Литейный цинковый сплав марки ЦА4 представляет собой высококачественный материал, в основе которого лежит цинк с добавлением алюминия (около 4%) и незначительного количества магния. Данный сплав, изготавливаемый согласно требованиям ГОСТ 19424-97 и ГОСТ 19424-74, широко применяется в различных отраслях промышленности для производства сложных отливок с минимальной толщиной стенки. Благодаря оптимальному сочетанию литейных и механических свойств, ЦА4 является популярным выбором в металлургии и машиностроении, обеспечивая высокую точность и качество готовых изделий.
Расшифровка маркировки и состав сплава ЦА4
Маркировка сплава ЦА4 соответствует стандартизированной системе обозначений, принятой в отечественной металлургии:
- Ц — цинк (основа сплава)
- А — алюминий (основной легирующий элемент)
- 4 — процентное содержание алюминия (4%)

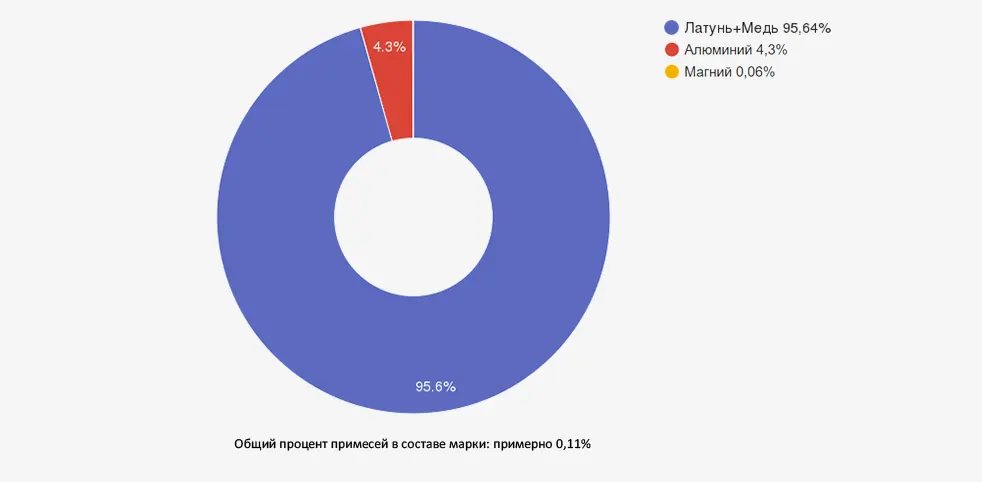

Химический состав сплава ЦА4
Согласно требованиям ГОСТ 19424-97 и ГОСТ 19424-74, химический состав сплава ЦА4 должен соответствовать следующим параметрам:
| Элемент | Содержание, % | Влияние на свойства материала |
|---|---|---|
| Цинк (Zn) | основа (≈95,8%) | Формирует основу сплава, обеспечивает литейные свойства и коррозионную стойкость |
| Алюминий (Al) | 3,5-4,5 (номинально 4,0) | Повышает прочность, текучесть расплава, снижает коэффициент теплового расширения |
| Магний (Mg) | 0,03-0,06 | Замедляет процессы старения, повышает прочность, предотвращает межкристаллитную коррозию |
| Медь (Cu) | не более 0,1 | Присутствует как примесь, влияет на прочностные характеристики |
| Железо (Fe) | не более 0,07 | Рассматривается как примесь, контролируется для сохранения технологических свойств |
| Свинец (Pb) | не более 0,005 | Вредная примесь, строго ограничивается для предотвращения изменения размеров |
| Кадмий (Cd) | не более 0,004 | Вредная примесь, строго ограничивается для сохранения стабильности размеров |
| Олово (Sn) | не более 0,002 | Вредная примесь, строго контролируется для предотвращения коробления и растрескивания |
| Прочие примеси | суммарно не более 0,015 | Контролируются для обеспечения стабильности свойств сплава |
Особое внимание при производстве сплава ЦА4 уделяется контролю содержания примесей, суммарная доля которых не должна превышать 0,015%. Это обеспечивает стабильность свойств материала и высокое качество получаемых отливок.
Физико-механические свойства сплава ЦА4
Литейный цинковый сплав ЦА4 обладает комплексом физических и механических свойств, делающих его привлекательным для производства различных ответственных деталей:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 6,7-6,8 | г/см³ |
| Температура плавления | 380-420 | °C |
| Предел прочности при растяжении | 240-280 | МПа |
| Относительное удлинение | 4-8 | % |
| Твердость по Бринеллю | 80-100 | HB |
| Модуль упругости | 85-90 | ГПа |
| Теплопроводность | 110-115 | Вт/(м·К) |
| Коэффициент линейного расширения | 26-28·10⁻⁶ | K⁻¹ |
| Электропроводность | 27-30 | % от меди |
| Усадка при литье | 1,0-1,2 | % |
Сплав ЦА4 характеризуется хорошим сочетанием прочности и пластичности, что делает его пригодным для разнообразных методов литья. Важным преимуществом материала является слабый эффект старения, благодаря чему отливки сохраняют стабильность размеров в течение длительного времени эксплуатации.
Высокая коррозионная стойкость сплава ЦА4 обеспечивает длительный срок службы изделий даже в условиях повышенной влажности и воздействия агрессивных сред. Это делает его популярным выбором для деталей, работающих в сложных эксплуатационных условиях.
Технологические свойства и особенности обработки ЦА4
Литейные свойства
Сплав ЦА4 обладает следующими технологическими характеристиками, делающими его привлекательным для литейного производства:
- Хорошая жидкотекучесть, позволяющая получать отливки сложной конфигурации
- Способность заполнять тонкие сечения формы
- Возможность получения отливок с высокой точностью размеров
- Хорошее качество поверхности литых деталей
- Минимальная усадка при затвердевании (1,0-1,2%)
- Оптимальная температура литья: 420-470°C
Методы литья и рекомендуемые параметры
Сплав ЦА4 может использоваться с различными методами литья, каждый из которых имеет свои особенности:
| Метод литья | Рекомендуемые параметры | Особенности и преимущества |
|---|---|---|
| Литье в кокиль | Температура металла: 440-470°C Температура формы: 150-200°C |
Обеспечивает высокое качество отливок при меньших затратах на оснастку. Рекомендуется для средних и мелких серий. |
| Литье под давлением | Температура металла: 420-450°C Температура формы: 180-220°C Давление прессования: 15-25 МПа |
Позволяет получать детали с высокой точностью размеров, минимальной толщиной стенки и отличным качеством поверхности. |
| Литье в песчаные формы | Температура металла: 460-480°C Влажность смеси: не более 4% |
Применяется для изготовления крупногабаритных отливок и опытных партий. Позволяет получать отливки сложной конфигурации. |
Особенности старения и способы стабилизации размеров
Сплав ЦА4 отличается слабым эффектом старения, что является его преимуществом перед многими другими цинковыми сплавами. Однако для обеспечения максимальной стабильности размеров и свойств отливок рекомендуются следующие меры:
- Строгий контроль содержания магния в пределах 0,03-0,06%, что замедляет процессы старения
- Минимизация содержания вредных примесей (свинца, кадмия, олова)
- Оптимальные режимы охлаждения отливок для формирования стабильной структуры
- При необходимости - проведение стабилизирующей термической обработки
- Учет возможных минимальных изменений размеров при проектировании особо точных деталей
Соблюдение данных рекомендаций позволяет получать из сплава ЦА4 высококачественные отливки со стабильными размерами и свойствами, сохраняющимися в течение всего срока эксплуатации изделий.
Контроль качества и особенности поставки сплава ЦА4
Для обеспечения высокого качества продукции, сплав ЦА4 проходит многоступенчатый контроль в соответствии с требованиями ГОСТ 19424-97 и ГОСТ 19424-74:
Процедуры контроля качества
Контроль качества слитков и чушек осуществляется по следующим параметрам:
- Для проверки поверхности отбирается не менее 10% слитков от партии
- Для проверки химического состава отбирается 0,1% слитков от партии, но не менее двух
- Для крупногабаритных чушек отбирается 10% от партии, но не менее двух слитков
- Все испытания проводятся согласно ГОСТ 19424-74 (раздел 4) и ГОСТ 19424-97 (раздел 6)
- При неудовлетворительных результатах проводится повторная проверка с удвоенным отбором проб
- Результаты повторной проверки распространяются на всю партию
Требования к качеству поверхности
Согласно нормативным документам, поверхность чушек и слитков из сплава ЦА4 должна отвечать определенным требованиям:
- Отсутствие шлаковых и других включений
- Допускаются следы от удаления оксидов
- Допускаются малозаметные дефекты поверхности
- Допускаются остатки сгоревшей смазки
- Партия не должна содержать более 1% ломаных чушек
- Ломаные чушки не допускаются для экспорта
Маркировка и упаковка
Маркировка и упаковка сплава ЦА4 осуществляется в соответствии с требованиями нормативной документации:
- На каждой чушке должны быть обозначения: товарный знак, марка сплава и номер плавки
- Цветная маркировка наносится несмываемой краской в виде двух красных вертикальных полос на торце чушек
- Чушки укомплектовываются в пакеты, закрепленные металлической проволокой
- Масса пакетов не должна превышать 1000 кг (по согласованию с заказчиком до 1500 кг)
- Крупногабаритные чушки (до 500 кг) погружаются без упаковки в пакеты
- Транспортировка осуществляется в крытых транспортных средствах
Соблюдение данных требований гарантирует высокое качество поставляемого сплава ЦА4 и обеспечивает его надежность при использовании в производстве ответственных деталей и компонентов.
Области применения сплава ЦА4
Благодаря своим уникальным свойствам, литейный цинковый сплав ЦА4 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Корпусные детали механизмов средней нагруженности
- Компоненты систем охлаждения
- Детали точных механизмов
- Элементы трансмиссий и приводов
- Крепежные изделия специального назначения
Автомобильная промышленность
- Детали систем подачи топлива
- Компоненты карбюраторов и впрыскивающих систем
- Корпуса датчиков и электронных блоков
- Детали системы охлаждения
- Элементы декоративной отделки
Электротехническая промышленность
- Корпуса электротехнических устройств
- Детали осветительных приборов
- Элементы системы охлаждения электронных компонентов
- Корпуса разъемов и соединителей
- Экранирующие элементы
Строительство и архитектура
- Фурнитура для окон и дверей
- Декоративные элементы фасадов
- Компоненты водосточных систем
- Детали механизмов жалюзи и роллет
- Элементы крепежной фурнитуры
Приборостроение
- Корпуса и детали измерительных приборов
- Компоненты оптических систем
- Элементы точных механизмов
- Детали медицинского оборудования
- Корпуса бытовых приборов
Защитные покрытия
- Гальванические покрытия для защиты от коррозии
- Металлизационные покрытия стальных конструкций
- Протекторная защита подводных частей судов
- Антикоррозионные покрытия изделий, эксплуатируемых в агрессивных средах
Формы поставки сплава ЦА4
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦА4 в различных формах поставки:
| Наименование | Характеристики | Описание и применение |
|---|---|---|
| Цинковая чушка ЦА4 | Вес: до 27 кг Соответствие: ГОСТ 19424-97 |
Антикоррозийное изделие, имеющее широкое применение в металлургии. Содержит алюминий (около 4%) и небольшое количество примесей. Используется для литья ответственных деталей с высокими требованиями к точности размеров и качеству поверхности. |
| Слиток цинковый ЦА4 | Вес: до 500 кг (по согласованию с заказчиком) Соответствие: ГОСТ 19424-97 |
Находит применение в изготовлении различных полуфабрикатов. Отличается слабым эффектом старения и хорошей прочностью. Используется для литья крупногабаритных деталей, а также как исходный материал для производства цинковых сплавов специального назначения. |
| Цинковые гранулы ЦА4 | Размер: 2-10 мм Форма: сферическая или неправильная |
Изделие со свойствами для защиты поверхности от коррозии. Может использоваться для создания защитных покрытий методом металлизации, а также в химической промышленности в качестве восстановителя. Благодаря гранулированной форме, обеспечивается удобство дозирования и переработки. |
| Цинковый порошок ЦА4 | Дисперсность: 20-100 мкм Чистота: соответствует ГОСТ |
Используется для создания антикоррозионных покрытий методом газотермического напыления. Применяется в производстве лакокрасочных материалов с цинковым наполнителем, обеспечивающих катодную защиту стальных конструкций. Также находит применение в порошковой металлургии. |
| Цинковая проволока ЦА4 | Диаметр: 1-5 мм Поставка: в бухтах или на катушках |
Применяется для металлизации поверхностей методом электродугового напыления. Используется в качестве присадочного материала при пайке и сварке. Обеспечивает высокое качество антикоррозионных покрытий и хорошую адгезию к основному металлу. |
Вся продукция из сплава ЦА4 сопровождается сертификатами качества, подтверждающими соответствие материала требованиям ГОСТ 19424-97 и ГОСТ 19424-74. По согласованию с заказчиком возможно изготовление нестандартных типоразмеров и форм поставки, а также производство полуфабрикатов и готовых изделий по предоставленным чертежам.
Преимущества и недостатки сплава ЦА4
Преимущества:
- Хорошие литейные свойства, позволяющие получать отливки сложной конфигурации
- Слабый эффект старения, обеспечивающий стабильность размеров изделий
- Высокая коррозионная стойкость в атмосферных условиях
- Хорошие механические характеристики при комнатной температуре
- Низкая температура плавления, снижающая энергозатраты при литье
- Хорошая обрабатываемость резанием
- Возможность применения различных методов литья
- Отличное качество поверхности литых деталей
- Хорошая теплопроводность
Недостатки:
- Ограниченная прочность по сравнению с некоторыми другими конструкционными материалами
- Снижение механических свойств при повышенных температурах
- Ограниченная пластичность при низких температурах
- Необходимость строгого контроля содержания примесей
- Относительно высокая плотность по сравнению с алюминиевыми сплавами
- Ограниченная свариваемость обычными методами
- Чувствительность к некоторым агрессивным химическим средам
- Присутствие эффекта ползучести при длительных нагрузках
Сравнение ЦА4 с другими цинковыми сплавами
Для оптимального выбора материала полезно сравнить характеристики сплава ЦА4 с другими цинковыми сплавами:
| Параметр | ЦА4 | ЦА15 | ЦАМ4-1 | ЦАМ10-5 |
|---|---|---|---|---|
| Содержание алюминия, % | 3,5-4,5 | 14,0-16,0 | 3,5-4,3 | 9,0-11,0 |
| Содержание меди, % | не более 0,1 | - | 0,8-1,2 | 4,0-6,0 |
| Предел прочности при растяжении, МПа | 240-280 | 270-320 | 300-350 | 270-320 |
| Относительное удлинение, % | 4-8 | 1-3 | 6-10 | 2-5 |
| Твердость, HB | 80-100 | 100-120 | 100-120 | 100-120 |
| Плотность, г/см³ | 6,7-6,8 | 6,3-6,5 | 6,8-6,9 | 6,6-6,8 |
| Температура плавления, °C | 380-420 | 380-420 | 380-420 | 375-419 |
| Литейные свойства | хорошие | отличные | хорошие | очень хорошие |
| Склонность к старению | слабая | высокая | низкая | средняя |
| Основной метод применения | литье в кокиль | литье под давлением | литье под давлением | литье под давлением |
Сплав ЦА4 отличается от других цинковых сплавов оптимальным содержанием алюминия (около 4%), что обеспечивает хороший баланс между литейными и механическими свойствами. По сравнению с ЦА15, сплав ЦА4 имеет меньшую склонность к старению, но несколько уступает в прочностных характеристиках. В отличие от сплавов системы ЦАМ, содержащих значительное количество меди, ЦА4 имеет более простой состав, что упрощает технологию его производства и обеспечивает более стабильные свойства.
Часто задаваемые вопросы (FAQ)
Каковы основные преимущества сплава ЦА4 перед другими цинковыми сплавами?
Основные преимущества сплава ЦА4 заключаются в следующем: 1) Слабый эффект старения, обеспечивающий высокую стабильность размеров изделий в течение длительного срока эксплуатации; 2) Оптимальный баланс между литейными свойствами и механическими характеристиками; 3) Меньшая чувствительность к колебаниям содержания легирующих элементов по сравнению со сложнолегированными цинковыми сплавами; 4) Хорошая пластичность (относительное удлинение 4-8%), что уменьшает риск растрескивания отливок; 5) Универсальность применения - сплав одинаково хорошо подходит для литья в кокиль, под давлением и в песчаные формы; 6) Более низкая стоимость по сравнению со сплавами, содержащими значительное количество дорогостоящих легирующих элементов (медь, никель). Эти преимущества делают ЦА4 оптимальным выбором для широкого спектра применений, где требуется надежность и стабильность характеристик.
Какие особенности следует учитывать при литье деталей из сплава ЦА4?
При литье деталей из сплава ЦА4 рекомендуется учитывать следующие технологические особенности: 1) Оптимальный температурный интервал литья в кокиль составляет 440-470°C, при более низких температурах возрастает риск недоливов, а при более высоких - повышается газонасыщенность отливок; 2) Для получения качественных отливок необходимо обеспечить тщательную дегазацию расплава и защиту от окисления; 3) Рекомендуемая температура кокилей - 150-200°C, что обеспечивает оптимальную скорость кристаллизации; 4) При разработке литниково-питающих систем следует учитывать относительно невысокую жидкотекучесть сплава и стремиться к обеспечению направленной кристаллизации; 5) Для уменьшения газовой пористости рекомендуется предусматривать эффективную вентиляцию форм; 6) После извлечения из формы отливки следует охлаждать в контролируемых условиях для минимизации внутренних напряжений; 7) При необходимости повышения стабильности размеров может применяться термическая обработка отливок (искусственное старение). Соблюдение этих рекомендаций позволяет получать качественные отливки с высокой точностью размеров и отличной поверхностью.
Можно ли использовать сплав ЦА4 для изготовления деталей, работающих при повышенных температурах?
Использование сплава ЦА4 для деталей, работающих при повышенных температурах, имеет определенные ограничения: 1) Максимальная рекомендуемая рабочая температура для деталей из сплава ЦА4 составляет 100-120°C; 2) При температурах выше 100°C наблюдается значительное снижение механических свойств, особенно прочности и твердости; 3) Длительная эксплуатация при повышенных температурах может ускорить процессы старения и привести к изменению размеров; 4) При температурах близких к 150°C возрастает склонность к ползучести, что недопустимо для нагруженных деталей; 5) Циклические изменения температуры могут вызвать усталостное разрушение из-за разницы в коэффициентах теплового расширения цинкового сплава и сопряженных материалов. Для применений, требующих работы при температурах выше 120°C, рекомендуется использовать альтернативные материалы, такие как алюминиевые сплавы или специальные бронзы, обладающие лучшей теплостойкостью.
Какие методы антикоррозионной защиты рекомендуются для изделий из сплава ЦА4?
Хотя сплав ЦА4 обладает хорошей коррозионной стойкостью в атмосферных условиях, для увеличения срока службы изделий в агрессивных средах рекомендуются следующие методы антикоррозионной защиты: 1) Хроматирование - формирование тонкой защитной пленки, обеспечивающей как барьерную, так и электрохимическую защиту; 2) Анодирование - создание плотной оксидной пленки с возможностью последующего окрашивания для декоративных целей; 3) Лакокрасочные покрытия на основе эпоксидных или полиуретановых составов, обеспечивающие комплексную защиту и декоративные свойства; 4) Гальваническое никелирование или хромирование для деталей, работающих в условиях повышенного износа и агрессивных сред; 5) Пассивация в специальных растворах, создающая тонкую, но эффективную защитную пленку; 6) Нанесение полимерных порошковых покрытий методом электростатического напыления с последующим оплавлением. Выбор конкретного метода защиты зависит от условий эксплуатации изделий и требований к их внешнему виду.
Заключение
Литейный цинковый сплав ЦА4 представляет собой высококачественный материал с оптимальным содержанием алюминия (около 4%), обеспечивающий хороший баланс между литейными свойствами, механическими характеристиками и стабильностью размеров. Благодаря слабому эффекту старения и высокой коррозионной стойкости, сплав находит широкое применение в различных отраслях промышленности для изготовления ответственных деталей методами литья.
Основными преимуществами сплава ЦА4 являются его универсальность в применении различных методов литья, хорошая обрабатываемость, стабильность свойств и экономическая эффективность. Эти качества делают его привлекательным выбором для производства широкого спектра изделий – от деталей точных механизмов до элементов архитектурного декора.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦА4, включая чушки, слитки, гранулы, порошки и проволоку, полностью соответствующие требованиям ГОСТ 19424-97 и ГОСТ 19424-74. Мы гарантируем высокое качество поставляемых материалов и обеспечиваем профессиональную техническую поддержку на всех этапах сотрудничества.
Данная статья подготовлена на основе материалов ГОСТ 19424-97, ГОСТ 19424-74 и других нормативных документов, регламентирующих производство и применение цинковых литейных сплавов. Информация дополнена и систематизирована на основе практического опыта специалистов компании "ОборонСпецСплав" в области металлургии и литейного производства.
