Титан ВТ6С: характеристики, свойства и применение сплава для баллонов высокого давления
Титановый сплав ВТ6С представляет собой деформируемый сплав, относящийся к категории (α+β)-сплавов, легированных алюминием и ванадием. Данный материал разработан специально для изготовления изделий, работающих под высоким давлением, и отличается повышенной надежностью, прочностью и стабильностью свойств.
Сплав ВТ6С является модификацией широко распространенного сплава ВТ6, но имеет более строгие требования по содержанию примесей и контролю структуры, что обеспечивает его повышенную надежность при работе в условиях циклически изменяющихся нагрузок и высокого давления.
Расшифровка маркировки ВТ6С
Маркировка титанового сплава ВТ6С имеет следующую структуру и значение:
- В – указывает на разработку сплава Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ);
- Т – обозначает, что основой сплава является титан;
- 6 – порядковый номер сплава в классификации ВИАМ;
- С – модификация базового сплава ВТ6, предназначенная для специальных применений (в данном случае, для изготовления сосудов высокого давления).
Такая система маркировки характерна для отечественных титановых сплавов и позволяет специалистам быстро идентифицировать происхождение и основное назначение материала.

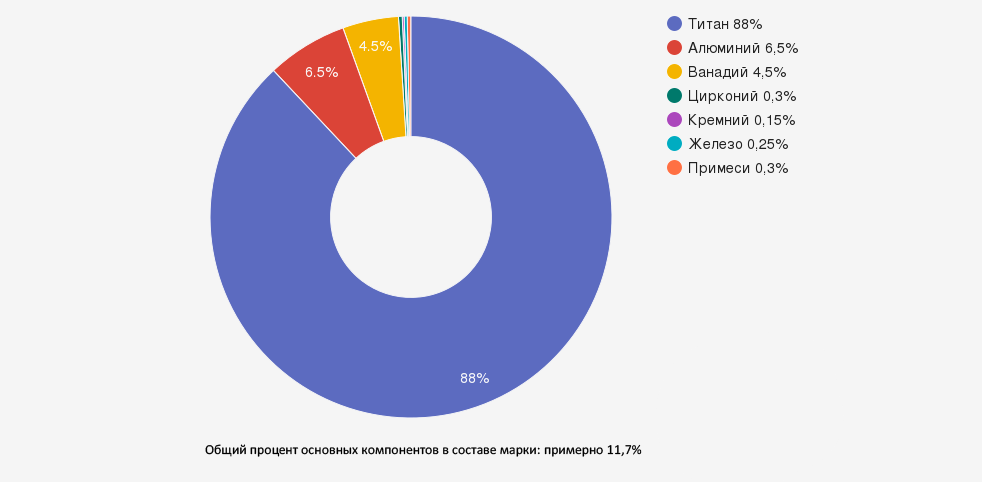

Химический состав титана ВТ6С
Химический состав сплава ВТ6С регламентируется ГОСТ 19807-91 и характеризуется пониженным содержанием некоторых примесей по сравнению с базовым сплавом ВТ6, что обеспечивает повышенную надежность при эксплуатации в условиях высокого давления.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 87,685 - 91,2 | Основа сплава |
| Алюминий (Al) | 5,3 - 6,5 | Стабилизатор α-фазы, повышает прочность, жаропрочность и снижает плотность |
| Ванадий (V) | 3,5 - 4,5 | Стабилизатор β-фазы, улучшает прочность и технологическую пластичность |
| Железо (Fe) | до 0,25 | Стабилизатор β-фазы, строго контролируется для обеспечения стабильности свойств |
| Кремний (Si) | до 0,15 | Повышает жаропрочность |
| Цирконий (Zr) | до 0,3 | Повышает прочность при комнатной и повышенных температурах |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Кислород (O) | до 0,15 | Примесь внедрения, строго ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,015 | Строго лимитируется для предотвращения водородной хрупкости |
| Прочие примеси | до 0,3 | Ограничиваются для обеспечения стабильности свойств |
Особенностью химического состава сплава ВТ6С является более строгий контроль содержания примесей, особенно железа и кислорода, что обеспечивает повышенную стабильность свойств и надежность при эксплуатации в условиях высокого давления.
Механические свойства титана ВТ6С
Титановый сплав ВТ6С обладает высокими механическими характеристиками, которые обеспечивают его эффективное применение для изготовления баллонов высокого давления и других ответственных изделий.
| Свойство | Значение | Состояние |
|---|---|---|
| Предел прочности (σв) | 850-1000 МПа | После отжига |
| Предел текучести (σт) | 800-900 МПа | После отжига |
| Относительное удлинение (δ) | 10-14% | После отжига |
| Относительное сужение (ψ) | 30-40% | После отжига |
| Модуль упругости (E) | ~110 ГПа | При комнатной температуре |
| Твердость | 285-345 HB | После отжига |
| Плотность | ~4,45 г/см³ | - |
| Коэффициент Пуассона | 0,32-0,34 | - |
| Предел выносливости | 450-500 МПа | При 10⁷ циклов |
| Трещиностойкость (K1c) | 70-90 МПа·м^0,5 | После отжига |
Особое внимание при контроле свойств сплава ВТ6С уделяется характеристикам, влияющим на надежность при работе под давлением: трещиностойкости, усталостной прочности и стабильности механических свойств в течение длительного срока эксплуатации.
Особенности термической обработки
Для достижения оптимального комплекса механических свойств титановый сплав ВТ6С подвергается специальной термической обработке. Основным видом термообработки является отжиг при температуре 700-800°C с последующим охлаждением на воздухе.
Данный режим отжига обеспечивает:
- Снятие остаточных напряжений после деформации;
- Формирование оптимальной микроструктуры;
- Повышение пластичности и ударной вязкости;
- Стабилизацию размеров;
- Повышение трещиностойкости;
- Улучшение циклической прочности.
При термической обработке изделий из сплава ВТ6С необходимо строго соблюдать рекомендованные температурные режимы и скорости охлаждения, так как отклонения могут привести к формированию неоптимальной структуры и снижению эксплуатационных характеристик.
Для баллонов высокого давления и других ответственных изделий режимы термической обработки могут дополнительно корректироваться в зависимости от конкретных требований к свойствам и условий эксплуатации.
Особенности сварки
Титановый сплав ВТ6С обладает хорошей свариваемостью, что позволяет изготавливать из него сварные конструкции сложной формы. При сварке сплава ВТ6С применяются различные методы, позволяющие обеспечить высокое качество сварных соединений.
Основные методы сварки сплава ВТ6С:
- Аргонодуговая сварка с глубоким проплавлением – наиболее распространенный метод, обеспечивающий высокое качество сварного шва. Технологически преимущественна перед многослойной сваркой благодаря повышенной производительности, снижению вероятности загрязнения шва газами атмосферы и возможности регулирования термического цикла в широких пределах.
- Сварка погруженной дугой – позволяет сваривать металл различной толщины за один проход.
- Сварка с присадочной порошковой проволокой – обеспечивает формирование швов с высокими механическими свойствами.
- Сварка сквозным проплавлением – применяется для соединения тонкостенных деталей.
- Электронно-лучевая сварка – обеспечивает минимальное тепловое воздействие на основной металл и высокое качество соединения.
- Лазерная сварка – применяется для прецизионных соединений с минимальной зоной термического влияния.
При сварке сплава ВТ6С необходимо обеспечить надежную защиту сварочной ванны и зоны термического влияния от атмосферных газов (кислорода, азота, водорода). Для этого используется качественный аргон высокой чистоты, а также специальные защитные устройства (газовые линзы, специальные насадки на горелку и т.д.).
После сварки рекомендуется проведение отжига сварных соединений при температуре 700-800°C для снятия остаточных напряжений и стабилизации структуры металла шва и зоны термического влияния.
Применение сплава ВТ6С
Титановый сплав ВТ6С разработан специально для изготовления изделий, работающих под высоким давлением, и находит применение в различных отраслях промышленности.
Основные области применения:
- Баллоны высокого давления – для хранения и транспортировки различных газов (кислорода, азота, гелия и др.);
- Сосуды высокого давления – для химической, нефтегазовой и других отраслей промышленности;
- Компоненты гидравлических и пневматических систем – работающие при повышенном давлении;
- Элементы авиационной и космической техники – баки для топлива и окислителя, системы наддува, баллоны систем жизнеобеспечения;
- Компоненты дыхательного оборудования – баллоны для акваланга, системы автономного дыхания;
- Медицинское оборудование – баллоны для хранения медицинских газов, компоненты систем искусственного кровообращения;
- Энергетическое оборудование – элементы систем высокого давления.
Особую ценность сплав ВТ6С представляет для применений, где критически важны следующие характеристики:
- Высокая удельная прочность (отношение прочности к массе);
- Надежность при циклических нагрузках;
- Коррозионная стойкость;
- Длительный срок службы без потери эксплуатационных характеристик;
- Совместимость с агрессивными средами;
- Немагнитность;
- Биосовместимость (для медицинских применений).
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ВТ6С, обеспечивающие оптимальные исходные характеристики для дальнейшей обработки и изготовления конечных изделий:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановый лист ВТ6С | Высокопрочное прямоугольное изделие, производимое методом прокатки | Широко применяется в машиностроении для изготовления различных деталей |
| Титановая плита ВТ6С | Изготавливается методом холодной или горячей прокатки, имеет толщину от 0,3 мм | Используется для изготовления корпусов баллонов и других компонентов |
| Титановый пруток ВТ6С | Длинномерная заготовка с круглым сплошным сечением | Применяется для изготовления деталей методом механической обработки |
| Титановые ленты ВТ6С | Тонкие прокатные изделия шириной до 600 мм | Используются для изготовления различных компонентов методом штамповки |
| Титановые полосы ВТ6С | Прокатные изделия шириной более 600 мм | Применяются для изготовления корпусов баллонов и других крупногабаритных деталей |
| Титановая фольга ВТ6С | Тонколистовые изделия толщиной до 0,2 мм | Используется для специальных применений, требующих минимальной толщины материала |
| Титановые трубы ВТ6С | Полые профили различного диаметра | Применяются для изготовления корпусов баллонов высокого давления и трубопроводов |
| Титановые профили ВТ6С | Прессованные изделия сложного сечения | Используются для создания силовых элементов конструкций |
| Титановые поковки ВТ6С | Заготовки, полученные методом ковки | Применяются для изготовления ответственных деталей сложной формы |
Все полуфабрикаты из титанового сплава ВТ6С поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Преимущества и ограничения
Преимущества сплава ВТ6С:
- Высокая удельная прочность (отношение прочности к плотности);
- Превосходная коррозионная стойкость в различных средах;
- Повышенная надежность при работе под высоким давлением;
- Хорошая свариваемость с возможностью использования различных методов сварки;
- Стабильность свойств в течение длительного срока эксплуатации;
- Немагнитность;
- Биосовместимость (для медицинских применений);
- Высокая трещиностойкость;
- Хорошее сопротивление усталостному разрушению;
- Возможность эксплуатации в широком диапазоне температур.
Ограничения и особенности:
- Более высокая стоимость по сравнению с конструкционными сталями;
- Необходимость строгого соблюдения технологических режимов при обработке;
- Требовательность к условиям сварки (особенно к защите от атмосферных газов);
- Чувствительность к концентраторам напряжений;
- Более сложная механическая обработка по сравнению со сталями;
- Ограниченная доступность в некоторых регионах;
- Необходимость специализированного оборудования и квалифицированного персонала для обработки.
Несмотря на некоторые ограничения, преимущества сплава ВТ6С делают его незаменимым материалом для изготовления баллонов высокого давления и других ответственных изделий, где требуется высокая надежность, долговечность и минимальная масса.
Вопросы и ответы (FAQ)
Титановый сплав ВТ6С является модификацией базового сплава ВТ6, специально разработанной для изготовления изделий, работающих под высоким давлением. Основные отличия заключаются в более строгом контроле химического состава, особенно содержания примесей (железа, кислорода и др.), что обеспечивает повышенную стабильность свойств. Также для сплава ВТ6С характерны более высокие требования к контролю структуры и механических свойств, особенно в отношении трещиностойкости и усталостной прочности. Это достигается за счет оптимизации режимов термической обработки и более тщательного контроля в процессе производства. В результате сплав ВТ6С обладает повышенной надежностью при работе в условиях циклических нагрузок и высокого давления, что делает его идеальным материалом для изготовления баллонов высокого давления и других ответственных изделий.
Срок службы баллонов высокого давления из сплава ВТ6С зависит от нескольких ключевых факторов. Во-первых, качество исходного материала и соблюдение технологии изготовления – любые отклонения могут привести к формированию микродефектов, снижающих надежность. Во-вторых, режимы эксплуатации – частота циклов нагружения/разгружения, максимальное давление, скорость изменения давления. В-третьих, влияние окружающей среды – температура, влажность, контакт с агрессивными средами. Также на срок службы влияют качество термической обработки после изготовления, наличие и характер сварных соединений, конструктивные особенности баллона (равномерность распределения напряжений), а также условия хранения и транспортировки. При соблюдении всех требований и рекомендаций срок службы баллонов из сплава ВТ6С может составлять 15-20 лет и более, что существенно превышает показатели баллонов из стали при значительно меньшей массе.
Для обеспечения высокого качества и надежности изделий из сплава ВТ6С применяется комплекс методов контроля на всех этапах производства. На стадии входного контроля проводится химический анализ материала, проверка механических свойств и микроструктуры. В процессе изготовления применяются ультразвуковой контроль для выявления внутренних дефектов, рентгенографический контроль сварных соединений, капиллярная дефектоскопия для выявления поверхностных дефектов. Готовые изделия подвергаются гидравлическим или пневматическим испытаниям под давлением, превышающим рабочее в 1,5-2 раза. Для ответственных изделий, таких как баллоны высокого давления, применяются методы акустической эмиссии для выявления и мониторинга развития микродефектов, а также периодический неразрушающий контроль в процессе эксплуатации. Важным элементом обеспечения качества является также металлографический анализ структуры материала и контроль геометрических параметров изделий с использованием высокоточных измерительных приборов. Все эти методы в комплексе позволяют обеспечить высокий уровень надежности изделий из сплава ВТ6С.
Титановые сплавы, включая ВТ6С, отлично подходят для вторичной переработки и могут быть повторно использованы практически без потери свойств. После окончания срока службы баллоны и другие изделия из сплава ВТ6С проходят процесс утилизации, включающий дефектацию, разделку и переплавку. Титановый лом является ценным вторичным сырьем из-за высокой стоимости первичного титана. При переплавке титановые сплавы сохраняют свои основные характеристики, что позволяет использовать их для изготовления новых изделий. Процесс переработки включает сортировку лома по маркам сплавов, очистку от загрязнений, прессование и вакуумно-дуговой переплав. Вторичное использование титановых сплавов не только экономически выгодно, но и экологически целесообразно, так как позволяет сократить энергозатраты и выбросы, связанные с производством первичного титана. Компания "ОборонСпецСплав" принимает отработавшие срок службы изделия из титановых сплавов для последующей переработки в рамках программы ответственного отношения к ресурсам.
Современное производство изделий из сплава ВТ6С характеризуется применением инновационных технологий, повышающих качество и эффективность. В металлургии используются методы электронно-лучевой и плазменно-дуговой плавки, обеспечивающие высокую чистоту материала. При обработке применяются высокоточные станки с ЧПУ, позволяющие изготавливать сложнопрофильные детали с минимальными допусками. Широкое распространение получили аддитивные технологии (3D-печать), которые позволяют создавать изделия сложной геометрии с внутренними каналами и оптимизированной топологией при минимальных отходах материала. Для сварки используются роботизированные комплексы с системами компьютерного зрения и контроля качества в реальном времени. Термическая обработка проводится в вакуумных печах с прецизионным контролем температуры. Для контроля качества применяются компьютерная томография, акустическая эмиссия, цифровая радиография и другие неразрушающие методы. Цифровые технологии моделирования и анализа позволяют оптимизировать конструкцию изделий и режимы их производства еще на стадии проектирования.
Заключение
Титановый сплав ВТ6С – специализированный высокопрочный материал для изготовления баллонов высокого давления и других ответственных изделий. Благодаря оптимальному химическому составу и строгому контролю качества, он обеспечивает исключительную надежность, коррозионную стойкость и длительный срок службы при минимальной массе конструкций.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава ВТ6С, изготовленных в соответствии с ГОСТ 19807-91: листы, плиты, прутки, трубы и другие формы поставки. Наша продукция соответствует высочайшим стандартам качества и сопровождается полным комплектом сертификационной документации.
Информация для данной статьи подготовлена на основе требований ГОСТ 19807-91 и практического опыта инженеров-металлургов компании "ОборонСпецСплав", специализирующихся на производстве и применении титановых сплавов для ответственных изделий, работающих в экстремальных условиях.
