Титановый сплав ВТ5 представляет собой деформируемый α-сплав с содержанием алюминия, который обеспечивает оптимальное сочетание прочности, жаропрочности и технологичности. Этот материал относится к категории конструкционных титановых сплавов и широко применяется в различных отраслях промышленности, особенно в авиакосмической технике.
Благодаря уникальному комплексу свойств, включающему высокую коррозионную стойкость, способность работать в широком диапазоне температур от криогенных (-253°C) до повышенных (400°C), а также хорошей свариваемости, сплав ВТ5 является универсальным материалом для изготовления ответственных деталей и конструкций.
Расшифровка маркировки ВТ5
Маркировка титанового сплава ВТ5 имеет четкую структуру, отражающую его происхождение и классификацию:
- В – указывает на разработку сплава во Всероссийском научно-исследовательском институте авиационных материалов (ВИАМ);
- Т – обозначает основной металл сплава – титан;
- 5 – порядковый номер сплава в системе классификации титановых сплавов, разработанных ВИАМ.
Эта система маркировки является отечественной и не распространяется на иностранных производителей. Она позволяет специалистам быстро идентифицировать происхождение и общий тип материала.
Химический состав титана ВТ5

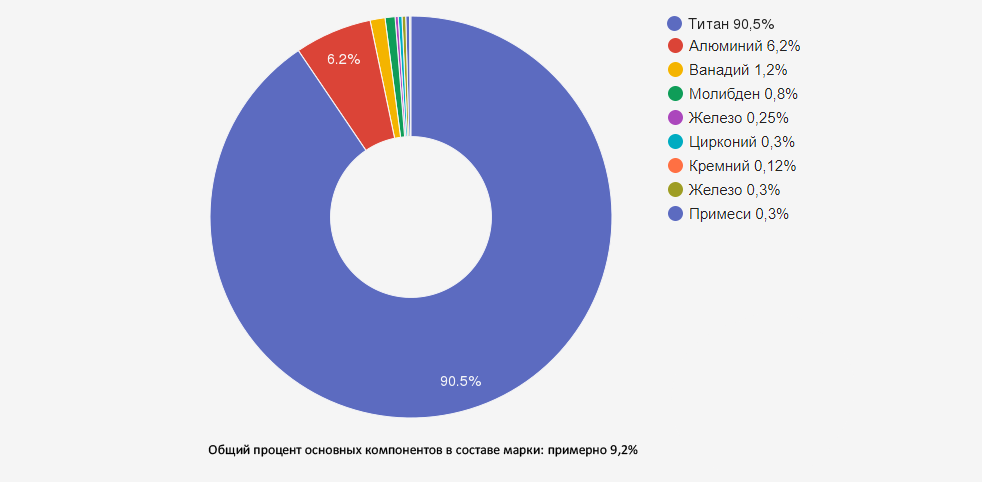

Химический состав сплава ВТ5 регламентируется ГОСТ 19807-91 и обеспечивает оптимальные эксплуатационные характеристики материала. Основой сплава является титан, содержание которого составляет от 92,385% до 95,7%, а основным легирующим элементом выступает алюминий.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 92,385 - 95,7 | Основа сплава |
| Алюминий (Al) | 4,3 - 6,2 | Повышает прочность и жаропрочность, снижает плотность |
| Железо (Fe) | до 0,3 | Упрочняет сплав, контролируется как примесь |
| Кремний (Si) | до 0,15 | Повышает жаропрочность |
| Цирконий (Zr) | до 0,3 | Повышает прочность при повышенных температурах |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Кислород (O) | до 0,2 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,015 | Строго лимитируется для предотвращения водородной хрупкости |
Алюминий является ключевым легирующим элементом в сплаве ВТ5, который обеспечивает повышение прочности и жаропрочности по сравнению с техническим титаном. Однако следует отметить, что введение алюминия несколько снижает технологическую пластичность материала, что требует проведения операций обработки давлением (ковка, прокатка, штамповка) в горячем состоянии.
Механические свойства титана ВТ5
Титановый сплав ВТ5 обладает комплексом высоких механических характеристик, сохраняющихся в широком диапазоне температур. По сравнению с техническим титаном, он демонстрирует более высокую прочность и жаропрочность при сохранении хорошей пластичности.
| Свойство | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 700-950 МПа | При комнатной температуре |
| Предел текучести (σт) | 600-830 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 10-15% | При комнатной температуре |
| Относительное сужение (ψ) | 25-40% | При комнатной температуре |
| Модуль упругости (E) | ~115 ГПа | При комнатной температуре |
| Твердость | 255-295 HB | После отжига |
| Плотность | ~4,45 г/см³ | - |
Важной особенностью сплава ВТ5 является сохранение прочностных характеристик при температурах до 450°C, что обеспечивает его эффективное применение в конструкциях, работающих при повышенных температурах. При этом следует отметить, что данный сплав не может быть упрочнен термической обработкой, поскольку относится к α-титановым сплавам.
Технологические свойства
Титановый сплав ВТ5 обладает рядом технологических особенностей, которые необходимо учитывать при его обработке и применении:
Деформируемость
В отличие от технического титана, сплав ВТ5 имеет несколько сниженную технологическую пластичность из-за легирования алюминием. Поэтому основные операции обработки давлением (ковка, прокатка, штамповка) проводятся в горячем состоянии. В горячем виде сплав демонстрирует отличные показатели текучести, что позволяет получать различные виды полуфабрикатов и деталей сложной формы.
Свариваемость
Одним из важнейших преимуществ сплава ВТ5 является неограниченная свариваемость. Сварка может производиться без ограничений, без предварительного подогрева и без последующей термической обработки. Это существенно упрощает технологический процесс изготовления сварных конструкций и повышает их экономическую эффективность.
При сварке сплава ВТ5 необходимо обеспечить надежную защиту зоны сварки от атмосферных газов (кислорода, азота, водорода) для предотвращения охрупчивания материала. Рекомендуется применение аргонодуговой сварки с использованием высокочистого аргона.
Обрабатываемость резанием
Сплав ВТ5 обладает удовлетворительной обрабатываемостью резанием. Для достижения оптимальных результатов рекомендуется использование твердосплавного инструмента, пониженных скоростей резания и интенсивного охлаждения зоны обработки.
Термическая обработка
Как отмечалось ранее, сплав ВТ5 не может быть упрочнен термической обработкой. Однако для снятия остаточных напряжений после механической обработки или выравнивания структуры после деформации может применяться рекреационный отжиг при температуре 600-700°C с последующим охлаждением на воздухе.
Коррозионная стойкость
Титановый сплав ВТ5 обладает высокой коррозионной стойкостью в различных агрессивных средах, что является одним из его ключевых преимуществ. Он устойчив к:
- Атмосферной коррозии в любых климатических условиях;
- Морской воде и морской атмосфере;
- Растворам кислот (серной, соляной, азотной) различной концентрации;
- Щелочным растворам;
- Хлоридам и другим агрессивным солям;
- Окислительным средам при повышенных температурах.
Высокая коррозионная стойкость обусловлена формированием на поверхности сплава плотной оксидной пленки, которая обладает высокой стабильностью и самовосстанавливается при повреждении. Эта особенность делает сплав ВТ5 особенно ценным для применения в условиях агрессивных сред и повышенной влажности.
Температурный диапазон применения
Уникальной особенностью титанового сплава ВТ5 является чрезвычайно широкий температурный диапазон эксплуатации – от криогенных температур (-253°C) до повышенных (400°C). Это обеспечивает возможность его применения в самых различных условиях:
- При криогенных температурах сплав сохраняет достаточную пластичность и не проявляет склонности к хрупкому разрушению;
- При комнатной температуре демонстрирует оптимальное сочетание прочности и пластичности;
- При повышенных температурах (до 400°C) обеспечивает стабильную работу без значительного снижения прочностных характеристик;
- Кратковременно сохраняет работоспособность при температурах до 450°C.
Такой широкий температурный диапазон применения делает сплав ВТ5 универсальным материалом для различных отраслей промышленности, особенно для авиационной и космической техники, где возможны экстремальные температурные условия эксплуатации.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ВТ5, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановые плиты ВТ5 | Прокатное изделие, производимое путем холодной или горячей прокатки | Используются для изготовления крупногабаритных деталей и элементов конструкций |
| Титановые прутки ВТ5 | Полуфабрикаты с высокими коррозионными свойствами и повышенной прочностью | Применяются для изготовления различных деталей методом механической обработки |
| Титановая проволока ВТ5 | Поставляется в мотках и катушках | Используется для изготовления различных сеток, ограждений и крепежных элементов |
| Титановые круги ВТ5 | Полуфабрикаты с круглым сечением и высокопрочными свойствами | Применяются для изготовления осесимметричных деталей |
| Титановые листы ВТ5 | Плоский прокат различной толщины | Используются для изготовления элементов обшивки и других деталей |
| Титановые полосы ВТ5 | Прокат прямоугольного сечения с регламентированной шириной | Применяются для изготовления различных деталей методами штамповки |
| Титановая фольга ВТ5 | Тонколистовой материал толщиной до 0,2 мм | Используется для изготовления гибких элементов конструкций |
| Титановые трубы ВТ5 | Полые профили различного диаметра | Применяются в системах, требующих высокой коррозионной стойкости |
| Титановые профили ВТ5 | Изделия сложного поперечного сечения | Используются для создания силовых элементов конструкций |
Все полуфабрикаты из титанового сплава ВТ5 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Области применения
Благодаря уникальному комплексу свойств, включающему высокую коррозионную стойкость, широкий температурный диапазон применения и неограниченную свариваемость, титановый сплав ВТ5 нашел широкое применение в различных отраслях промышленности:
Авиационная промышленность
- Элементы внутреннего набора фюзеляжа;
- Детали систем управления;
- Сварные конструкции, работающие при температурах до 400°C;
- Элементы гидравлических и топливных систем;
- Компоненты системы кондиционирования.
Космическая техника
- Элементы конструкций, работающие в условиях глубокого вакуума;
- Детали, эксплуатируемые при криогенных температурах;
- Компоненты систем жизнеобеспечения;
- Элементы конструкций космических аппаратов.
Химическая промышленность
- Оборудование для работы в агрессивных средах;
- Теплообменные аппараты;
- Реакторы и емкости для хранения химически активных веществ;
- Трубопроводы для транспортировки агрессивных сред.
Судостроение
- Элементы корпусных конструкций;
- Детали судовых механизмов;
- Компоненты системы охлаждения;
- Крепежные элементы.
Энергетика
- Теплообменное оборудование;
- Элементы конструкций, работающие при повышенных температурах;
- Компоненты паровых турбин;
- Детали насосного оборудования.
Особенно эффективно применение сплава ВТ5 в конструкциях, где требуется сочетание высокой прочности, коррозионной стойкости и работоспособности в широком диапазоне температур. Неограниченная свариваемость делает его особенно ценным для изготовления сварных конструкций сложной формы.
Преимущества и недостатки
Преимущества сплава ВТ5:
- Высокая коррозионная стойкость в различных агрессивных средах;
- Широкий температурный диапазон применения (от -253°C до 400°C);
- Неограниченная свариваемость без необходимости предварительного подогрева и последующей термообработки;
- Более высокая прочность и жаропрочность по сравнению с техническим титаном;
- Хорошие показатели текучести в горячем состоянии;
- Возможность изготовления различных видов полуфабрикатов;
- Высокая удельная прочность (отношение прочности к плотности);
- Немагнитность и низкая теплопроводность.
Недостатки и технологические особенности:
- Сниженная технологическая пластичность по сравнению с техническим титаном;
- Необходимость проведения операций обработки давлением в горячем состоянии;
- Невозможность упрочнения термической обработкой;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Требовательность к соблюдению технологических режимов при обработке;
- Необходимость применения специальных мер защиты при сварке.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ВТ5 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.
Вопросы и ответы (FAQ)
Титановый сплав ВТ5 относится к категории α-сплавов, легированных алюминием (4,3-6,2%). В отличие от технического титана, он обладает более высокой прочностью и жаропрочностью при сохранении отличной коррозионной стойкости. По сравнению с двухфазными (α+β)-сплавами, такими как ВТ6 или ВТ23, сплав ВТ5 имеет лучшую свариваемость (без ограничений) и более широкий температурный диапазон применения (от -253°C до 400°C). Однако он уступает им по прочностным характеристикам. В отличие от псевдо-α-сплавов (например, ВТ20), сплав ВТ5 имеет более простой состав и технологию изготовления. Ключевой особенностью ВТ5 является оптимальное сочетание технологичности, свариваемости и эксплуатационных характеристик.
Сплав ВТ5 относится к α-титановым сплавам, в которых основным легирующим элементом является алюминий – α-стабилизатор. В таких сплавах при нагреве не происходит образования значительного количества β-фазы, которая при охлаждении могла бы претерпевать мартенситное превращение с упрочнением материала. Алюминий растворяется в α-титане, образуя твердый раствор замещения, и не образует упрочняющих выделений при термической обработке. Поэтому основной механизм упрочнения в сплаве ВТ5 – это твердорастворное упрочнение α-фазы алюминием, которое достигается уже в процессе изготовления сплава. Термическая обработка может применяться только для снятия остаточных напряжений и выравнивания структуры, но не для повышения прочностных характеристик.
Ближайшими зарубежными аналогами титанового сплава ВТ5 являются американский сплав Ti-5Al-2.5Sn (Grade 6) и европейский сплав Ti-5Al (Grade 5), имеющие схожий химический состав и механические свойства. Также в некоторых случаях могут рассматриваться как аналоги сплавы Ti-8Al-1Mo-1V и Ti-6Al-2Sn-4Zr-2Mo. Однако следует отметить, что полного соответствия по химическому составу и свойствам нет, что требует индивидуального подхода при замене материалов в конструкциях. При необходимости использования зарубежных аналогов рекомендуется проведение дополнительных исследований для подтверждения возможности их применения в конкретных условиях эксплуатации.
Работоспособность сплава ВТ5 в широком диапазоне температур (от -253°C до 400°C) обусловлена несколькими факторами. Во-первых, титан как основа сплава имеет гексагональную плотноупакованную кристаллическую решетку (α-фаза), которая обладает высокой стабильностью как при криогенных, так и при повышенных температурах. Во-вторых, легирование алюминием в оптимальной концентрации (4,3-6,2%) обеспечивает дополнительную стабилизацию α-фазы и повышает жаропрочность без критического снижения пластичности при низких температурах. Титановые сплавы в целом не проявляют вязко-хрупкого перехода при понижении температуры, характерного для сталей, что позволяет использовать их при криогенных температурах. При повышенных температурах сплав ВТ5 сохраняет прочность благодаря твердорастворному упрочнению α-фазы алюминием, который замедляет диффузионные процессы, приводящие к разупрочнению. Также важным фактором является высокая коррозионная стойкость, сохраняющаяся во всем температурном диапазоне применения.
Механическая обработка титанового сплава ВТ5 имеет ряд особенностей, связанных с его физико-механическими свойствами. При обработке резанием следует учитывать высокую химическую активность титана, низкую теплопроводность и склонность к наклепу. Для эффективной обработки рекомендуется использовать твердосплавный инструмент с повышенной жесткостью технологической системы, применять пониженные скорости резания (в 2-3 раза ниже, чем для стали) и обеспечивать интенсивное охлаждение зоны резания. Важно использовать острозаточенный инструмент и обеспечивать непрерывность процесса резания для предотвращения образования наклепанного слоя. При сверлении рекомендуется периодический вывод сверла для очистки от стружки. Для чистовой обработки эффективно применение алмазного инструмента. Смазочно-охлаждающие жидкости должны обладать хорошими охлаждающими свойствами и не содержать компонентов, способствующих водородному охрупчиванию титана.
Заключение
Титановый сплав ВТ5 – высокотехнологичный материал с уникальным сочетанием свойств: работоспособность в диапазоне от -253°C до 400°C, неограниченная свариваемость без дополнительной обработки, высокая коррозионная стойкость. Эти характеристики делают его незаменимым для авиакосмической техники и изделий, эксплуатируемых в агрессивных средах.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава ВТ5 по ГОСТ 19807-91: листы, прутки, плиты, трубы, профили, штампованные заготовки и поковки. Для получения дополнительной информации и размещения заказа обращайтесь к нашим менеджерам.
Материалы для данной статьи подготовлены с использованием требований ГОСТ 19807-91 и данных многолетних исследований свойств титанового сплава ВТ5, проведенных специалистами компании "ОборонСпецСплав". В статье учтен практический опыт наших инженеров по обработке и применению титановых сплавов в различных отраслях промышленности.
