Москва
Каталог
Титан ВТ3-1: характеристики, свойства и применение жаропрочного сплава
Титановый сплав марки ВТ3-1 относится к категории высокопрочных деформируемых титановых сплавов с повышенной жаропрочностью. Данный материал был специально разработан для изготовления ответственных деталей авиационных двигателей и других компонентов, работающих при повышенных температурах до 400-450°C.
Благодаря оптимальному сочетанию легирующих элементов, сплав ВТ3-1 обладает высокой прочностью, жаропрочностью и хорошей технологичностью в горячем состоянии, что делает его незаменимым материалом для современного авиастроения и машиностроения.
Расшифровка маркировки ВТ3-1
Маркировка титанового сплава ВТ3-1 имеет четкую структуру, где каждый элемент несет конкретную информацию о происхождении и классификации материала:
- В – указывает на разработку сплава во Всероссийском научно-исследовательском институте авиационных материалов (ВИАМ);
- Т – обозначает основной металл сплава – титан;
- 3-1 – порядковый номер сплава в системе классификации титановых сплавов, разработанных ВИАМ, где цифра после дефиса указывает на модификацию базового сплава.
Данная система маркировки является стандартной для отечественных титановых сплавов и позволяет специалистам быстро идентифицировать тип материала и его основные характеристики.
Химический состав титана ВТ3-1

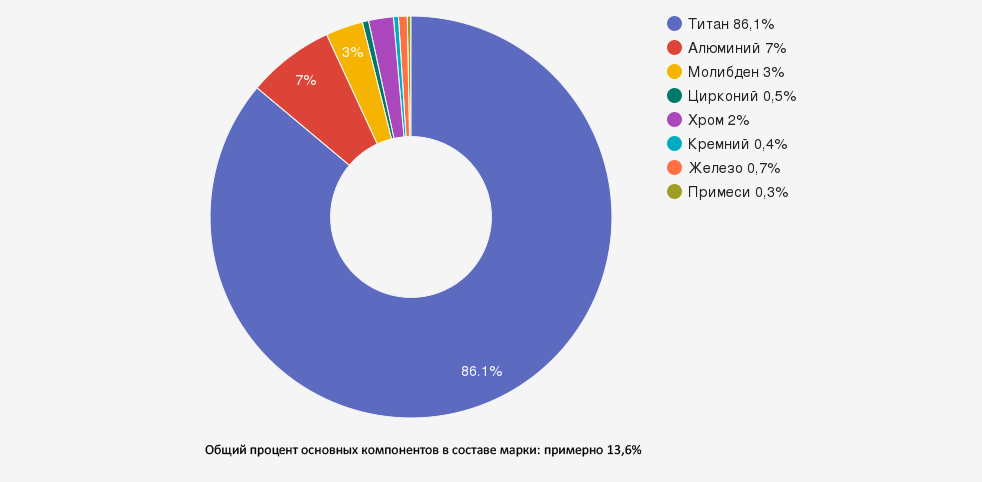

Химический состав титанового сплава ВТ3-1 регламентируется ГОСТ 19807-91 и обеспечивает комплекс высоких эксплуатационных характеристик. Основой сплава является титан с содержанием от 85,455% до 91,35%, а легирующие элементы формируют уникальную комбинацию свойств материала.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 85,455 - 91,35 | Основа сплава |
| Алюминий (Al) | 5,5 - 7,0 | Повышает жаропрочность, снижает плотность, упрочняет α-фазу |
| Молибден (Mo) | 2,0 - 3,0 | Увеличивает прочностные и жаропрочные свойства, повышает термическую стабильность |
| Хром (Cr) | 0,8 - 2,3 | Повышает прочность и коррозионную стойкость |
| Кремний (Si) | 0,15 - 0,4 | Улучшает жаропрочность и сопротивление ползучести |
| Железо (Fe) | 0,2 - 0,7 | Способствует упрочнению и улучшению технологичности |
| Цирконий (Zr) | до 0,5 | Повышает прочность при комнатных и повышенных температурах |
| Углерод (C) | до 0,1 | Влияет на прочностные характеристики |
| Кислород (O) | до 0,18 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,015 | Строго лимитируется для предотвращения водородной хрупкости |
Комплексное легирование α-стабилизатором (Al) и β-стабилизаторами (Mo, Cr, Fe) обеспечивает формирование двухфазной (α+β)-структуры с оптимальным соотношением фаз. Особое влияние на свойства сплава оказывает молибден, который значительно увеличивает прочностные и жаропрочные свойства, а также повышает термическую стабильность материала при эксплуатации в условиях повышенных температур.
Механические свойства титана ВТ3-1
Титановый сплав ВТ3-1 отличается высокими прочностными характеристиками в сочетании с хорошей пластичностью и жаропрочностью. Механические свойства материала могут варьироваться в зависимости от вида полуфабриката и термической обработки.
| Свойство | Значение | Состояние |
|---|---|---|
| Предел прочности (σв) | 900-1100 МПа | При комнатной температуре |
| Предел текучести (σт) | 800-950 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 10-15% | При комнатной температуре |
| Относительное сужение (ψ) | 25-35% | При комнатной температуре |
| Предел прочности при 450°C | 600-750 МПа | При повышенной температуре |
| Модуль упругости (E) | ~115 ГПа | При комнатной температуре |
| Твердость | 280-320 HB | После отжига |
| Плотность | ~4,5 г/см³ | - |
Одним из ключевых преимуществ сплава ВТ3-1 является сохранение высоких прочностных характеристик при температурах до 400-450°C, что обусловлено оптимальным легированием и формированием стабильной структуры материала после соответствующей термической обработки.
Особенности деформации и обработки
Титановый сплав ВТ3-1 обладает хорошей технологической пластичностью в горячем состоянии, что позволяет получать различные виды полуфабрикатов методами пластической деформации. Основные особенности обработки сплава включают:
Горячая деформация
ВТ3-1 хорошо деформируется в горячем состоянии, что позволяет получать следующие виды полуфабрикатов:
- Прессованные прутки и профили;
- Катаные прутки и полосы;
- Кованые заготовки и поковки;
- Плиты различной толщины;
- Трубы (в опытном порядке).
Оптимальный температурный диапазон горячей деформации составляет 850-950°C, что обеспечивает наилучшую пластичность материала и минимальное сопротивление деформации.
Механическая обработка
Механическая обработка сплава ВТ3-1 требует учета следующих особенностей:
- Применение твердосплавного режущего инструмента с оптимальной геометрией;
- Использование интенсивного охлаждения зоны резания;
- Относительно невысокие скорости обработки для предотвращения перегрева;
- Повышенная жесткость технологической системы для минимизации вибраций.
Наилучшие результаты при механической обработке достигаются в отожженном состоянии материала, когда обеспечивается оптимальное сочетание прочности и обрабатываемости.
Особенности сварки
Сплав ВТ3-1 обладает удовлетворительной свариваемостью и может быть соединен различными методами сварки. Однако для обеспечения высокого качества сварных соединений необходимо соблюдать определенные технологические требования:
- Тщательная подготовка поверхностей перед сваркой, включая механическую очистку и обезжиривание;
- Обеспечение надежной защиты зоны сварки от атмосферных газов, особенно кислорода и азота;
- Возможно применение различных методов сварки: аргонодуговой, электронно-лучевой, контактной;
- Обязательное проведение термической обработки (отжига) после сварки для восстановления пластичности и снятия остаточных напряжений.
После сварки обязательно проводится отжиг при температуре 650-700°C с выдержкой и последующим охлаждением на воздухе. Эта операция необходима для восстановления пластичности сварного соединения и снятия остаточных напряжений, что значительно повышает надежность конструкции при эксплуатации.
Термическая обработка
Для обеспечения оптимальных механических свойств титанового сплава ВТ3-1 применяются различные режимы термической обработки:
Отжиг
Стандартный отжиг проводится при температуре 670-750°C с выдержкой 1-2 часа и последующим охлаждением на воздухе. Этот вид термообработки обеспечивает формирование равновесной структуры, снятие остаточных напряжений и достижение оптимального сочетания прочности и пластичности.
Старение
Для повышения прочностных характеристик может применяться старение при температуре 450-550°C с выдержкой 5-10 часов. Этот режим обеспечивает дополнительное упрочнение за счет выделения дисперсных фаз.
Термическая обработка сварных соединений
После сварки обязательно проводится отжиг для восстановления пластичности и снятия остаточных напряжений. Режим отжига: нагрев до 650-700°C, выдержка и охлаждение на воздухе.
Правильно проведенная термическая обработка является ключевым фактором обеспечения высоких эксплуатационных характеристик сплава ВТ3-1, особенно при работе в условиях повышенных температур.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ВТ3-1, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановые прутки ВТ3-1 | Заготовки сплошного сечения, изготовленные путем холодной или горячей прокатки | Используются для изготовления различных деталей методом механической обработки |
| Титановые круги ВТ3-1 | Полуфабрикаты круглого сечения с высокой прочностью | Применяются в металлургии и других отраслях промышленности |
| Титановые слитки ВТ3-1 | Заготовки для переплавки металла и изготовления других полуфабрикатов | Служат исходным материалом для дальнейшей обработки |
| Титановые листы ВТ3-1 | Плоский прокат различной толщины | Используются для изготовления элементов конструкций методами штамповки и сварки |
| Титановая фольга ВТ3-1 | Тонколистовой материал толщиной до 0,2 мм | Применяется в специальных конструкциях, где требуется минимальная толщина |
| Титановые поковки ВТ3-1 | Заготовки, полученные методом свободной ковки или штамповки | Используются для изготовления сложных по форме деталей |
| Титановые профили ВТ3-1 | Изделия сложного поперечного сечения | Применяются для создания силовых элементов конструкций |
| Титановые трубы ВТ3-1 | Полые профили различного диаметра (опытные партии) | Используются в системах с высокими требованиями к жаропрочности и прочности |
Все полуфабрикаты из титанового сплава ВТ3-1 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Области применения
Благодаря высоким прочностным характеристикам, жаропрочности и хорошей технологичности, титановый сплав ВТ3-1 широко применяется в различных отраслях промышленности, прежде всего в авиастроении и машиностроении:
Авиационное двигателестроение
- Детали компрессора авиационных двигателей;
- Лопатки компрессоров;
- Диски компрессоров;
- Силовые элементы конструкции двигателей;
- Детали, работающие при температурах до 400-450°C.
Авиастроение
- Ушковые болты и силовые элементы крепления;
- Детали арматуры и систем управления;
- Силовые элементы конструкции самолетов;
- Высоконагруженные узлы и агрегаты.
Машиностроение
- Детали насосно-компрессорного оборудования;
- Компоненты гидравлических систем;
- Элементы, работающие при повышенных температурах;
- Высоконагруженные валы и оси.
Специальное машиностроение
- Компоненты ракетно-космической техники;
- Детали газотурбинных установок;
- Элементы конструкций с высокими требованиями к надежности;
- Детали, работающие в агрессивных средах при повышенных температурах.
Сплав ВТ3-1 особенно эффективен в конструкциях, где требуется сочетание высокой прочности, относительно небольшой массы и работоспособности при температурах до 400-450°C, что делает его незаменимым в современном высокотехнологичном производстве.
Преимущества и недостатки
Преимущества сплава ВТ3-1:
- Высокие прочностные характеристики при комнатной и повышенных температурах;
- Жаропрочность до 400-450°C;
- Хорошая технологическая пластичность в горячем состоянии;
- Возможность получения различных видов полуфабрикатов;
- Удовлетворительная свариваемость всеми видами сварки;
- Повышенная термическая стабильность благодаря легированию молибденом;
- Коррозионная стойкость в различных средах;
- Высокая удельная прочность (отношение прочности к плотности).
Недостатки и технологические особенности:
- Необходимость обязательного отжига после сварки для восстановления пластичности;
- Чувствительность к режимам термической обработки;
- Требовательность к соблюдению технологических параметров при горячей деформации;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Необходимость применения специальных методов защиты при сварке;
- Ограниченная максимальная рабочая температура по сравнению с жаропрочными никелевыми сплавами.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ВТ3-1 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.
Вопросы и ответы (FAQ)
Титановый сплав ВТ3-1 отличается от других титановых материалов, таких как ВТ6 или ВТ5-1, повышенным содержанием молибдена (2-3%) и хрома (0,8-2,3%), что обеспечивает более высокую жаропрочность и термическую стабильность при температурах до 400-450°C. По сравнению с ВТ6, сплав ВТ3-1 имеет лучшие характеристики при повышенных температурах, а в отличие от жаропрочного сплава ВТ8, обладает лучшей технологичностью в горячем состоянии. Отличительной особенностью ВТ3-1 является оптимальное сочетание прочности, жаропрочности и технологичности, что делает его незаменимым для изготовления деталей авиационных двигателей.
Максимальная рабочая температура для деталей из титанового сплава ВТ3-1 составляет 400-450°C при длительной эксплуатации. При кратковременном нагреве возможно использование при температурах до 500°C, однако при этом необходимо учитывать снижение прочностных характеристик материала. Для обеспечения заданной долговечности деталей, работающих при повышенных температурах, рекомендуется проводить дополнительные испытания на длительную прочность и ползучесть в конкретных условиях эксплуатации. При температурах выше 450°C рекомендуется использовать специализированные жаропрочные титановые сплавы или переходить на жаропрочные никелевые сплавы.
Молибден является ключевым легирующим элементом в сплаве ВТ3-1, содержание которого составляет 2-3%. Он оказывает многостороннее влияние на свойства материала: увеличивает прочностные характеристики за счет твердорастворного упрочнения β-фазы, повышает жаропрочные свойства благодаря замедлению диффузионных процессов при повышенных температурах, обеспечивает термическую стабильность структуры при длительной эксплуатации, улучшает сопротивление ползучести. Также молибден способствует повышению коррозионной стойкости в ряде агрессивных сред и улучшает прокаливаемость сплава, что положительно влияет на равномерность свойств по сечению крупногабаритных деталей.
Для титанового сплава ВТ3-1 рекомендуются следующие виды термической обработки: стандартный отжиг при температуре 670-750°C с выдержкой 1-2 часа и последующим охлаждением на воздухе, что обеспечивает формирование равновесной структуры и оптимальное сочетание прочности и пластичности; старение при температуре 450-550°C с выдержкой 5-10 часов для дополнительного упрочнения; обязательный отжиг после сварки при температуре 650-700°C для восстановления пластичности сварного соединения и снятия остаточных напряжений. В некоторых случаях применяется двойная термическая обработка, включающая высокотемпературный отжиг с последующим старением, что позволяет получить особо высокие прочностные характеристики при сохранении достаточной пластичности.
Изготовление крупногабаритных деталей из сплава ВТ3-1 вполне возможно благодаря его хорошей технологической пластичности в горячем состоянии и возможности получения различных видов полуфабрикатов значительных размеров. Компания "ОборонСпецСплав" производит крупногабаритные поковки, плиты и другие полуфабрикаты из данного сплава. При проектировании и изготовлении крупногабаритных деталей необходимо учитывать возможную неравномерность свойств по сечению и применять специальные режимы термической обработки для обеспечения однородности структуры и механических характеристик. Для особо ответственных крупногабаритных деталей рекомендуется проведение дополнительного контроля внутренней структуры методами неразрушающего контроля.
Заключение
Титановый сплав ВТ3-1 представляет собой высокотехнологичный материал, обладающий уникальным сочетанием высоких прочностных характеристик, жаропрочности и технологичности. Благодаря комплексному легированию, включающему молибден, хром и другие элементы, сплав сохраняет стабильные свойства при температурах до 400-450°C, что делает его незаменимым для изготовления ответственных деталей авиационных двигателей и других изделий, работающих в условиях повышенных температур.
Хорошая деформируемость в горячем состоянии и удовлетворительная свариваемость позволяют получать из сплава ВТ3-1 различные виды полуфабрикатов и изготавливать сложные по форме детали с высокими эксплуатационными характеристиками. При этом для обеспечения оптимальных свойств необходимо строго соблюдать технологические режимы обработки, особенно при термической обработке и сварке.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ВТ3-1, изготовленных в строгом соответствии с требованиями ГОСТ 19807-91 и обеспечивающих высокое качество конечных изделий. Наши специалисты всегда готовы предоставить консультации по выбору оптимальных форм поставки и технологических режимов обработки материала для решения конкретных производственных задач.
При необходимости получения дополнительной информации о свойствах и особенностях применения титанового сплава ВТ3-1, а также для размещения заказа на поставку соответствующих полуфабрикатов, свяжитесь с нашими менеджерами.
Информация для данной статьи подготовлена на основе требований ГОСТ 19807-91 и других нормативных документов, регламентирующих производство титанового сплава ВТ3-1, а также практического опыта технологов и металлургов компании "ОборонСпецСплав", имеющих многолетний опыт работы с титановыми сплавами.
