Титан ВТ23: характеристики, применение и технологические особенности высокопрочного сплава
Титановый сплав марки ВТ23 представляет собой высокопрочный материал с обширной сферой применения, разработанный для ответственных конструкций в авиационной, космической и ракетной отраслях. Этот сплав относится к категории (α+β)-сплавов и обладает оптимальным сочетанием прочностных и пластических характеристик.
ВТ23 характеризуется высокой удельной прочностью, хорошей технологической пластичностью в горячем состоянии и отличной свариваемостью при условии последующей термической обработки. Благодаря комплексному легированию и специальным режимам обработки, этот материал способен сохранять стабильность свойств при эксплуатации в широком диапазоне температур.
Расшифровка маркировки ВТ23
Маркировка титанового сплава ВТ23 имеет определенную структуру, где каждый элемент отражает происхождение и особенности материала:
- В – указывает на разработку сплава Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ);
- Т – обозначает основной металл сплава – титан;
- 23 – порядковый номер сплава в системе классификации титановых сплавов, разработанных ВИАМ.
Такая система маркировки является традиционной для отечественных титановых сплавов и позволяет специалистам быстро идентифицировать происхождение и общие характеристики материала.

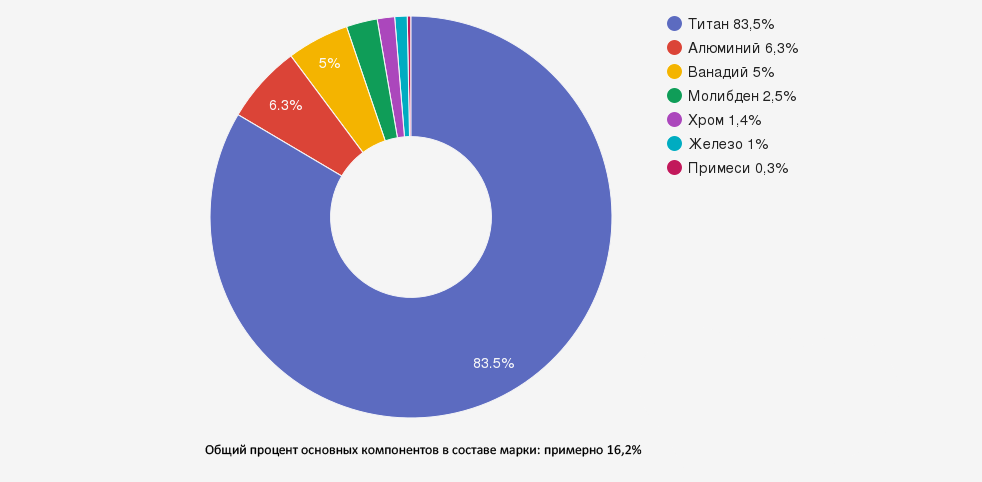

Химический состав титана ВТ23
Химический состав сплава ВТ23 регламентируется ОСТ 1-90013-81 и обеспечивает оптимальные эксплуатационные характеристики материала. Основой сплава является титан, содержание которого составляет от 84% до 89,3%, а легирующие элементы формируют уникальный комплекс свойств.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 84,0 - 89,3 | Основа сплава |
| Алюминий (Al) | 4,0 - 5,5 (для плоского проката толщиной до 10 мм) 5,2 - 6,3 (для остальных полуфабрикатов) |
Упрочняет α-фазу, повышает жаропрочность, снижает плотность |
| Ванадий (V) | 4,0 - 5,0 | β-стабилизатор, повышает прочность и пластичность |
| Молибден (Mo) | 1,5 - 2,5 | β-стабилизатор, увеличивает прочность и жаростойкость |
| Хром (Cr) | 0,8 - 1,4 | β-стабилизатор, улучшает прочностные характеристики и коррозионную стойкость |
| Железо (Fe) | 0,4 - 0,8 | β-стабилизатор, способствует упрочнению и улучшению технологической пластичности |
Комплексное легирование α-стабилизатором (Al) и β-стабилизаторами (V, Mo, Cr, Fe) обеспечивает формирование двухфазной (α+β)-структуры с оптимальным соотношением фаз, что позволяет достичь высоких прочностных свойств при сохранении достаточной пластичности.
Механические свойства титана ВТ23
Титановый сплав ВТ23 отличается высокими прочностными характеристиками в сочетании с удовлетворительной пластичностью. Механические свойства материала могут варьироваться в зависимости от вида полуфабриката и режима термической обработки.
| Свойство | Значение | Состояние |
|---|---|---|
| Предел прочности (σв) | 950-1150 МПа | После отжига |
| Предел текучести (σт) | 850-1050 МПа | После отжига |
| Относительное удлинение (δ) | 8-12% | После отжига |
| Относительное сужение (ψ) | 25-35% | После отжига |
| Ударная вязкость (KCU) | 300-500 кДж/м² | После отжига |
| Модуль упругости (E) | ~110 ГПа | При комнатной температуре |
| Твердость | 280-330 HB | После отжига |
| Плотность | ~4,55 г/см³ | - |
Сплав ВТ23 демонстрирует высокую удельную прочность (отношение прочности к плотности), что делает его особенно привлекательным для применения в авиационной и космической технике, где критически важно снижение массы конструкций при сохранении их высокой несущей способности.
Особенности термической обработки
Термическая обработка является ключевым фактором в формировании оптимальных свойств титанового сплава ВТ23. Особенно важным этапом является отжиг после сварки, который необходим для обеспечения стабильности свойств и повышения пластичности сварных соединений.
Отжиг после сварки
Для достижения наилучших характеристик сплава ВТ23 после сварки обязательно проводится специальный режим отжига, включающий следующие этапы:
- Нагрев до температуры 750°C;
- Выдержка при данной температуре (время зависит от толщины сечения);
- Контролируемое охлаждение в печи до температуры 400°C;
- Окончательное охлаждение на воздухе.
Данный режим термической обработки обеспечивает повышение прочности и пластических свойств сварных соединений, а также стабилизацию структуры сплава. После отжига устраняются термические сварочные напряжения и формируется равновесная смесь α- и β-фаз, что положительно влияет на эксплуатационные характеристики материала.
Важной особенностью сплава ВТ23 является то, что без проведения отжига после сварки швы имеют низкую пластичность независимо от применяемого метода сварки. После отжига не только улучшаются механические свойства, но и обеспечивается стабильность физических характеристик, в частности, отсутствует аномальное изменение электросопротивления при нагреве.
В отожженном состоянии проводят механическую обработку и правку сварных конструкций, что позволяет избежать возникновения дефектов и получить изделия с высоким качеством поверхности и точными геометрическими размерами.
Особенности сварки
Сварка титанового сплава ВТ23 требует особого внимания к технологическому процессу в связи с его склонностью к образованию швов с низкой пластичностью. Для обеспечения высокого качества сварных соединений рекомендуется:
- Тщательная подготовка поверхностей перед сваркой, включая механическую очистку и обезжиривание;
- Применение надежной защиты зоны сварки от атмосферных газов (особенно кислорода и азота);
- Использование аргонодуговой сварки неплавящимся электродом для ответственных конструкций;
- Возможно применение электронно-лучевой сварки для деталей с высокими требованиями к качеству соединения;
- Обязательное проведение отжига после сварки по регламентированному режиму (750°C с контролируемым охлаждением).
При соблюдении технологических требований к процессу сварки и последующей термической обработке можно достичь высокого качества сварных соединений с коэффициентом прочности до 0,9 от прочности основного металла.
Кавитационная стойкость
Одной из важных характеристик титанового сплава ВТ23 является его высокая кавитационная стойкость, что делает его особенно ценным для изготовления деталей, работающих в условиях возникновения кавитации – процесса образования и схлопывания пузырьков в жидкости при локальном понижении давления.
Кавитационная стойкость обусловлена сочетанием следующих свойств сплава:
- Высокая прочность поверхностного слоя;
- Хорошее сопротивление усталости;
- Коррозионная стойкость в водных средах;
- Оптимальная структура материала после термической обработки.
Благодаря этим характеристикам, сплав ВТ23 успешно применяется для изготовления кавитационностойких изделий в различных отраслях промышленности, включая компоненты гидравлических систем, детали насосов и элементы конструкций, контактирующих с быстродвижущимися потоками жидкости.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ВТ23, соответствующие требованиям нормативной документации и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановые листы ВТ23 | Плоский прокат различной толщины, изготовленный путем горячей или холодной прокатки | Широко применяется в машиностроении, особенно для изготовления элементов обшивки и силовых панелей |
| Титановая проволока ВТ23 | Изделие постоянного круглого сечения, поставляемое в мотках или катушках | Используется для изготовления крепежных элементов и при производстве сварочной проволоки |
| Титановые плиты ВТ23 | Прямоугольный полуфабрикат с толщиной от 10 мм | Применяется для изготовления крупногабаритных деталей, имеет отличные коррозионные свойства |
| Титановые поковки ВТ23 | Заготовки, полученные методом свободной ковки или штамповки | Используются для дальнейшей переплавки и изготовления деталей сложной формы |
| Титановые прутки ВТ23 | Длинномерные изделия круглого, квадратного или шестигранного сечения | Служат исходным материалом для изготовления различных деталей методом механической обработки |
| Титановые трубы ВТ23 | Полые профили различного диаметра | Применяются в гидравлических и пневматических системах с высокими требованиями к прочности |
| Титановые профили ВТ23 | Изделия сложного поперечного сечения | Используются для создания силовых элементов конструкций |
Все полуфабрикаты из титанового сплава ВТ23 поставляются с сертификатами качества, подтверждающими их соответствие требованиям нормативной документации и гарантирующими заявленные характеристики.
Области применения
Благодаря уникальному сочетанию высоких механических свойств, кавитационной стойкости и хорошей технологичности, титановый сплав ВТ23 нашел широкое применение в различных отраслях промышленности:
Аэрокосмическая отрасль
- Элементы силовых конструкций самолетов;
- Компоненты ракетной техники;
- Детали космических аппаратов;
- Сварные и монолитные конструкции планера;
- Высоконагруженные узлы шасси;
- Системы управления и механизации.
Машиностроение
- Кавитационностойкие изделия;
- Детали гидравлических систем;
- Компоненты насосного оборудования;
- Высоконагруженные валы и оси;
- Элементы крепления конструкций.
Специальное машиностроение
- Паяные конструкции специального назначения;
- Компоненты систем с высокими требованиями к надежности;
- Детали, работающие в условиях агрессивных сред;
- Элементы конструкций с требованиями по минимизации массы.
Сплав ВТ23 особенно эффективен в конструкциях, где требуется сочетание высокой прочности, кавитационной стойкости и хорошей свариваемости при условии последующей термической обработки. Это делает его незаменимым материалом для современного высокотехнологичного производства в различных отраслях промышленности.
Преимущества и недостатки
Преимущества сплава ВТ23:
- Высокие прочностные характеристики;
- Отличная кавитационная стойкость;
- Хорошая свариваемость при условии последующей термообработки;
- Технологическая пластичность в горячем состоянии;
- Коррозионная стойкость в различных средах;
- Стабильность свойств после правильно проведенной термической обработки;
- Возможность изготовления сложных по форме деталей различными методами обработки;
- Высокая удельная прочность, позволяющая снизить массу конструкций.
Недостатки и технологические особенности:
- Необходимость обязательного отжига после сварки для обеспечения требуемых свойств;
- Низкая пластичность сварных швов без проведения термической обработки;
- Чувствительность к режимам термической обработки;
- Требовательность к соблюдению технологических параметров при обработке;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Необходимость применения специальных методов защиты при сварке.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ВТ23 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.
Вопросы и ответы (FAQ)
Титановый сплав ВТ23 относится к категории (α+β)-сплавов и отличается от других титановых материалов, таких как ВТ6 или ВТ22, оптимальным сочетанием прочности, пластичности и кавитационной стойкости. По сравнению с ВТ6, сплав ВТ23 имеет более высокую прочность, а в отличие от ВТ22, обладает лучшей пластичностью после термической обработки. Особенностью ВТ23 является его специфическая реакция на термическую обработку после сварки, которая значительно улучшает его механические свойства.
Использование сплава ВТ23 без проведения отжига после сварки крайне нежелательно, так как в этом случае сварные швы имеют низкую пластичность, что может привести к преждевременному разрушению конструкции при эксплуатации. Кроме того, без отжига не достигается стабильность физических свойств материала, что может проявиться в аномальном изменении электросопротивления при нагреве. Отжиг при температуре 750°C с последующим контролируемым охлаждением является обязательной операцией для обеспечения требуемых эксплуатационных характеристик сварных конструкций из сплава ВТ23.
Среди зарубежных титановых сплавов наиболее близкими аналогами ВТ23 являются американские сплавы Ti-6Al-4V ELI и Ti-6Al-6V-2Sn, а также европейский сплав Ti-6-4. Однако полного соответствия по химическому составу и свойствам нет, что требует индивидуального подхода при замене материалов в конструкциях. При необходимости использования зарубежных аналогов рекомендуется проведение дополнительных исследований для подтверждения возможности их применения в конкретных условиях эксплуатации.
Механическая обработка титанового сплава ВТ23 имеет ряд особенностей, связанных с его физико-механическими свойствами. Для эффективной обработки рекомендуется использовать твердосплавный и керамический режущий инструмент с оптимальной геометрией режущей части. Важно обеспечить интенсивное охлаждение зоны резания и применять относительно невысокие скорости обработки. Наилучшие результаты достигаются при механической обработке материала в отожженном состоянии, что обеспечивает более стабильные свойства и снижает вероятность возникновения дефектов. При фрезеровании и сверлении необходимо контролировать тепловыделение в зоне обработки для предотвращения структурных изменений в материале.
Титановый сплав ВТ23 рекомендуется для изготовления кавитационностойких изделий благодаря комплексу физико-механических свойств, обеспечивающих высокое сопротивление разрушению при кавитации. К таким свойствам относятся высокая прочность поверхностного слоя, хорошее сопротивление усталости и коррозионная стойкость в водных средах. После правильно проведенной термической обработки формируется оптимальная структура материала, которая эффективно противостоит микроударным нагрузкам, возникающим при схлопывании кавитационных пузырьков. Это делает сплав ВТ23 особенно ценным для изготовления деталей гидравлических систем, насосного оборудования и других компонентов, работающих в условиях возникновения кавитации.
Заключение
Титановый сплав ВТ23 представляет собой высокотехнологичный материал с уникальным комплексом свойств, включающим высокую прочность, кавитационную стойкость и хорошую свариваемость при условии последующей термической обработки. Эти характеристики делают его незаменимым для изготовления ответственных деталей аэрокосмической техники и других изделий, работающих в сложных условиях эксплуатации.
Благодаря оптимальному химическому составу и возможности управления структурой путем термической обработки, сплав ВТ23 обеспечивает отличное сочетание прочности и пластичности, что позволяет создавать легкие, но прочные конструкции для авиационной, ракетной и космической техники. Особую ценность представляет его способность сохранять стабильные свойства при длительной эксплуатации в различных условиях.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ВТ23, изготовленных в строгом соответствии с требованиями нормативной документации и обеспечивающих высокое качество конечных изделий. Наши специалисты всегда готовы предоставить консультации по выбору оптимальных форм поставки и технологических режимов обработки материала для решения конкретных производственных задач.
При необходимости получения дополнительной информации о свойствах и особенностях применения титанового сплава ВТ23, а также для размещения заказа на поставку соответствующих полуфабрикатов, свяжитесь с нашими менеджерами.
Информация для данной статьи подготовлена на основе требований ОСТ 1-90013-81 и других нормативных документов, регламентирующих производство титанового сплава ВТ23, а также практического опыта инженеров компании "ОборонСпецСплав" в области металлургии и обработки титановых сплавов.
