Титан ОТ4-1: характеристики, свойства и применение технологичного сплава
Титановый сплав ОТ4-1 представляет собой малолегированный технологичный α-сплав, разработанный специально для производства деталей сложной конфигурации. Этот материал сочетает отличную технологичность при холодной и горячей деформации с хорошей свариваемостью и коррозионной стойкостью, что делает его незаменимым для многих ответственных применений в авиационной и других отраслях промышленности.
Сплав ОТ4-1 занимает промежуточное положение между технически чистым титаном и более высоколегированными сплавами типа ОТ4 и ВТ5, сочетая преимущества обеих групп материалов: он более технологичен, чем высоколегированные сплавы, и одновременно прочнее технически чистого титана.
Расшифровка маркировки ОТ4-1
Маркировка титанового сплава ОТ4-1 имеет четкую структуру, отражающую его происхождение и классификацию:
- ОТ – обозначает «Опытный Титан», указывая на совместную разработку сплава Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ) и Верхнесалдинским металлургическим производственным объединением (ВСМПО);
- 4 – порядковый номер базового сплава в серии титановых сплавов системы титан-алюминий-марганец;
- 1 – модификация основного сплава ОТ4, отличающаяся пониженным содержанием алюминия для обеспечения повышенной технологичности.
Такая система маркировки позволяет специалистам быстро идентифицировать происхождение и основные характеристики материала, а также его положение в линейке сплавов серии ОТ.

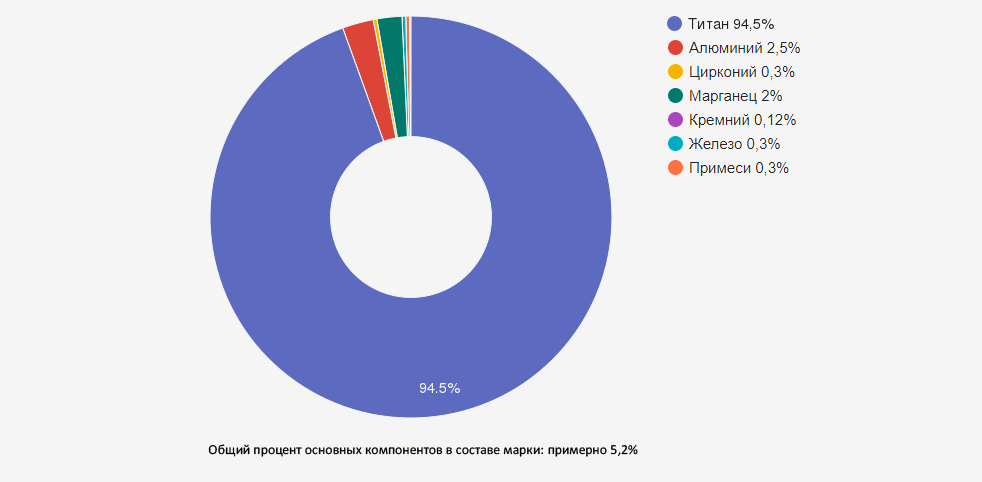

Химический состав титана ОТ4-1
Химический состав сплава ОТ4-1 регламентируется ГОСТ 19807-91 и обеспечивает оптимальное сочетание технологичности и прочностных характеристик. Основой сплава является титан с содержанием от 94,33% до 97,0%.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 94,33 - 97,0 | Основа сплава |
| Алюминий (Al) | 1,5 - 2,5 | Повышает прочность и жаропрочность при сохранении высокой пластичности |
| Марганец (Mn) | 0,7 - 2,0 | Улучшает технологичность при горячей и холодной деформации |
| Железо (Fe) | до 0,3 | Контролируется как примесь |
| Цирконий (Zr) | до 0,3 | Повышает прочность и коррозионную стойкость |
| Кислород (O) | до 0,15 | Примесь внедрения, ограничивается для сохранения пластичности |
| Кремний (Si) | до 0,12 | Контролируется как примесь |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,012 | Строго лимитируется для предотвращения водородной хрупкости |
Особенностью химического состава сплава ОТ4-1 является умеренное содержание алюминия (1,5-2,5%) и марганца (0,7-2,0%), что обеспечивает оптимальный баланс между прочностью и технологичностью. Алюминий как α-стабилизатор повышает прочность и жаропрочность, а марганец как β-стабилизатор улучшает технологичность при горячей и холодной деформации.
Механические свойства титана ОТ4-1
Титановый сплав ОТ4-1 обладает умеренными прочностными характеристиками и высокой пластичностью, что обеспечивает его отличную технологичность.
| Свойство | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 600-750 МПа | При комнатной температуре |
| Предел текучести (σт) | 450-600 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 15-20% | При комнатной температуре |
| Относительное сужение (ψ) | 35-45% | При комнатной температуре |
| Модуль упругости (E) | ~110 ГПа | При комнатной температуре |
| Твердость | 200-240 HB | После отжига |
| Плотность | ~4,5 г/см³ | - |
| Ударная вязкость (KCU) | 600-800 кДж/м² | При комнатной температуре |
| Предел выносливости | 300-350 МПа | При 10⁷ циклов |
Хотя сплав ОТ4-1 имеет более низкие прочностные характеристики по сравнению с высоколегированными титановыми сплавами, его высокая пластичность и технологичность делают его незаменимым для изготовления сложных тонкостенных деталей, особенно методами холодной штамповки и глубокой вытяжки.
Технологические свойства
Титановый сплав ОТ4-1 отличается исключительными технологическими свойствами, что определяет его широкое применение в производстве деталей сложной конфигурации.
Деформируемость
Сплав ОТ4-1 проявляет отличную деформируемость как в холодном, так и в горячем состояниях. Благодаря оптимальному содержанию легирующих элементов, он превосходит по пластичности более высоколегированные сплавы, что позволяет изготавливать из него детали сложной формы методами холодной штамповки, глубокой вытяжки и гибки. При горячей деформации оптимальный температурный интервал составляет 800-900°C.
Марганец в составе сплава играет ключевую роль в обеспечении его технологичности, особенно при горячей обработке давлением, что позволяет получать различные виды полуфабрикатов с высоким качеством поверхности и внутренней структуры.
Свариваемость
ОТ4-1 отличается превосходной свариваемостью всеми распространенными методами сварки:
- Аргонодуговая сварка;
- Электронно-лучевая сварка;
- Контактная сварка;
- Лазерная сварка;
- Сварка трением.
Сварные соединения обладают высокой прочностью и пластичностью, не требуют предварительного подогрева и последующей термической обработки. Эти свойства делают сплав ОТ4-1 особенно ценным для изготовления сварных конструкций, включая прямошовные трубы для трубопроводов и сложные агрегаты для авиационной техники.
Термическая обработка
Для сплава ОТ4-1 применяются следующие виды термической обработки:
- Полный отжиг листовых полуфабрикатов при температуре 640-690°C с выдержкой 1-2 часа и последующим охлаждением на воздухе;
- Полный отжиг прутков, штамповок, поковок при температуре 740-790°C с выдержкой 1-2 часа и охлаждением на воздухе;
- Неполный отжиг при температуре 520-560°C с выдержкой 1-3 часа для снятия остаточных напряжений после холодной деформации или сварки.
Отжиг обеспечивает формирование оптимальной структуры материала, снятие остаточных напряжений и повышение пластичности, что особенно важно для деталей, работающих в условиях циклических нагрузок.
Коррозионная стойкость
Титановый сплав ОТ4-1 обладает высокой коррозионной стойкостью в различных агрессивных средах, что является одним из его ключевых преимуществ. Коррозионная стойкость обеспечивается образованием на поверхности плотной оксидной пленки (TiO₂), которая обладает высокой химической стабильностью и защищает основной металл от дальнейшего воздействия.
Сплав ОТ4-1 демонстрирует превосходную устойчивость к:
- Атмосферной коррозии, включая морскую атмосферу;
- Морской воде и другим хлоридсодержащим средам;
- Азотной, серной (малой концентрации), соляной кислотам;
- Щелочным растворам;
- Органическим кислотам;
- Влажному хлору и другим хлорсодержащим соединениям.
Высокая коррозионная стойкость сплава ОТ4-1 делает его оптимальным выбором для изготовления деталей, эксплуатируемых в условиях повышенной влажности, контакта с агрессивными средами и морской атмосферой.
Формы поставки
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ОТ4-1, соответствующих требованиям ГОСТ и обеспечивающих оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановый лист ОТ4-1 | Высокопрочное изделие, изготавливаемое путем горячей или холодной прокатки | Используется для изготовления обшивок, панелей и других плоских деталей |
| Титановая карточка ОТ4-1 | Квадратный лист различной толщины | Применяется в приборостроении для изготовления мелких деталей |
| Титановая лента ОТ4-1 | Тонкий прокатный материал шириной до 600 мм | Используется для изготовления мелких деталей методом штамповки |
| Титановая фольга ОТ4-1 | Тонколистовой материал толщиной до 0,2 мм | Применяется для изготовления особо тонких деталей и многослойных конструкций |
| Титановая плита ОТ4-1 | Толстолистовой прокат толщиной более 10 мм | Используется для изготовления крупногабаритных деталей |
| Титановая полоса ОТ4-1 | Прокат прямоугольного сечения с регламентированной шириной | Применяется для изготовления деталей методом штамповки |
| Титановый профиль ОТ4-1 | Изделие постоянного поперечного сечения сложной формы | Используется для создания силовых элементов конструкций |
| Титановая труба ОТ4-1 | Полый профиль круглого или иного сечения | Применяется для изготовления трубопроводов и полых конструкций |
| Титановый пруток ОТ4-1 | Длинномерное изделие постоянного сечения | Используется для изготовления деталей механической обработкой |
| Титановая поковка ОТ4-1 | Заготовка, полученная методом ковки | Применяется для изготовления сложных деталей с высокими требованиями к структуре |
| Титановая штамповка ОТ4-1 | Заготовка, полученная методом штамповки | Используется для изготовления деталей с оптимизированной формой и структурой |
| Сварочная проволока ОТ4-1 | Проволока для сварки титановых сплавов | Применяется при сварке изделий из титана и его сплавов |
Все полуфабрикаты из титанового сплава ОТ4-1 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Области применения
Благодаря своим уникальным технологическим свойствам и хорошей свариваемости, титановый сплав ОТ4-1 широко применяется в различных отраслях промышленности:
Авиационная промышленность
- Обшивки крыла;
- Закрылки;
- Элементы внутреннего набора крыла;
- Тонкостенные детали сложной конфигурации;
- Компоненты системы кондиционирования;
- Детали систем управления.
Химическая промышленность
- Трубопроводы для агрессивных сред;
- Теплообменное оборудование;
- Емкости и резервуары;
- Насосы и запорная арматура.
Судостроение
- Детали, контактирующие с морской водой;
- Компоненты систем охлаждения;
- Элементы конструкций, работающие в условиях повышенной влажности.
Медицинская техника
- Компоненты медицинского оборудования;
- Детали стерилизационных установок;
- Элементы имплантатов.
Пищевая промышленность
- Оборудование для переработки пищевых продуктов;
- Емкости и резервуары;
- Трубопроводы.
Особую ценность сплав ОТ4-1 представляет для изготовления сварных конструкций, включающих тонкостенные детали сложной формы, полученные методами холодной штамповки.
Преимущества и недостатки
Преимущества сплава ОТ4-1:
- Отличная технологичность при холодной деформации (штамповке, глубокой вытяжке, гибке);
- Хорошая деформируемость в горячем состоянии;
- Превосходная свариваемость всеми видами сварки без необходимости предварительного подогрева и последующей термической обработки;
- Высокая коррозионная стойкость в различных агрессивных средах;
- Хорошее сочетание прочности и пластичности;
- Низкий вес при достаточной прочности (высокая удельная прочность);
- Стабильность свойств в широком диапазоне температур;
- Немагнитность;
- Биологическая инертность;
- Простота термической обработки.
Недостатки сплава ОТ4-1:
- Невысокая прочность по сравнению с более высоколегированными титановыми сплавами;
- Повышенная склонность к водородной хрупкости;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Необходимость тщательной защиты от газонасыщения при сварке и термической обработке;
- Ограниченная максимальная рабочая температура;
- Сложность механической обработки резанием из-за низкой теплопроводности титана.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ОТ4-1 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.
Вопросы и ответы (FAQ)
Сплав ОТ4-1 занимает промежуточное положение между более технологичным, но менее прочным сплавом ОТ4-0 и более прочным, но менее технологичным сплавом ОТ4. Основное отличие заключается в содержании легирующих элементов: ОТ4-1 содержит 1,5-2,5% алюминия и 0,7-2,0% марганца, в то время как ОТ4-0 имеет пониженное содержание этих элементов (Al: 0,2-1,4%, Mn: 0,2-1,3%), а ОТ4 – повышенное (Al: 3,5-5,0%, Mn: 0,8-2,0%). Это обеспечивает ОТ4-1 оптимальный баланс между технологичностью и прочностью: он достаточно пластичен для холодной штамповки сложных деталей, но при этом обладает более высокой прочностью, чем ОТ4-0. В отличие от ОТ4, сплав ОТ4-1 лучше подходит для изготовления тонкостенных деталей сложной конфигурации методами холодной деформации.
Склонность сплава ОТ4-1 к водородной хрупкости обусловлена высокой способностью титана поглощать водород, особенно при повышенных температурах и в присутствии влаги. Водород, проникая в кристаллическую решетку титана, вызывает ее искажение и образование хрупких гидридных фаз, что приводит к снижению пластичности и преждевременному разрушению материала. Для предотвращения водородной хрупкости необходимо: строго контролировать содержание водорода в исходном материале (не более 0,012%); обеспечивать тщательную защиту поверхности при сварке и термической обработке; избегать контакта с источниками водорода (кислоты, влажность); проводить дегазационный отжиг для удаления поглощенного водорода при температуре 650-700°C в вакууме; использовать защитные покрытия для предотвращения насыщения водородом при эксплуатации в агрессивных средах; хранить полуфабрикаты и готовые изделия в сухих условиях. Соблюдение этих мер позволяет значительно снизить риск водородной хрупкости и обеспечить надежную работу изделий из сплава ОТ4-1 в течение всего срока эксплуатации.
Механическая обработка сплава ОТ4-1 имеет ряд особенностей, обусловленных физико-механическими свойствами титана. Основная сложность связана с низкой теплопроводностью материала, что приводит к локальному перегреву в зоне резания и быстрому износу инструмента. Для эффективной обработки рекомендуется: использовать твердосплавный инструмент с оптимальной геометрией режущей части; применять пониженные скорости резания (в 2-3 раза ниже, чем для стали) при увеличенных подачах; обеспечивать интенсивное охлаждение зоны резания; использовать жесткую технологическую оснастку для минимизации вибраций; применять острозаточенный инструмент и своевременно его менять; проводить обработку в несколько проходов с постепенным съемом материала. При фрезеровании рекомендуется использовать попутное фрезерование и избегать прерывистого резания. Для сверления необходимо применять сверла с укороченной режущей частью и периодически выводить их из отверстия для удаления стружки и охлаждения. При соблюдении этих рекомендаций можно достичь высокого качества обработанной поверхности и значительно увеличить стойкость инструмента.
Влияние температуры на свойства сплава ОТ4-1 проявляется в нескольких аспектах. При пониженных температурах (до -196°C и ниже) наблюдается увеличение прочности и предела текучести при незначительном снижении пластичности, что делает материал пригодным для криогенных применений. При комнатной температуре сплав демонстрирует оптимальное сочетание прочности и пластичности. С повышением температуры до 200-300°C прочностные характеристики плавно снижаются, но остаются на приемлемом уровне. При более высоких температурах (выше 350°C) начинается более интенсивное снижение прочности и возрастает склонность к ползучести. Кратковременное воздействие температур до 500°C не вызывает необратимых изменений в структуре и свойствах материала, однако длительная эксплуатация при таких температурах не рекомендуется. При температурах выше 600°C происходит интенсивное газонасыщение поверхности (прежде всего кислородом), что приводит к формированию хрупкого поверхностного слоя. Важно также отметить, что сплав ОТ4-1 сохраняет высокую коррозионную стойкость во всем диапазоне рабочих температур, что делает его ценным материалом для различных теплообменных аппаратов и оборудования, работающего в агрессивных средах при умеренно повышенных температурах.
Среди зарубежных титановых сплавов наиболее близкими аналогами ОТ4-1 являются американский сплав Grade 9 (Ti-3Al-2.5V) и европейский 3.7194. Хотя эти сплавы не полностью идентичны по химическому составу (в них используется ванадий вместо марганца в качестве β-стабилизатора), они демонстрируют схожие механические свойства и технологичность. Сплав Grade 9 содержит 3% алюминия и 2,5% ванадия, что обеспечивает несколько более высокие прочностные характеристики по сравнению с ОТ4-1, но при этом он сохраняет хорошую пластичность и свариваемость. Японский сплав Ti-2.5Al-1.5Mn также можно рассматривать как аналог, наиболее близкий по химическому составу. В некоторых применениях альтернативой может служить более распространенный Grade 5 (Ti-6Al-4V), однако он имеет значительно более высокую прочность и меньшую технологичность при холодной деформации. При необходимости замены сплава ОТ4-1 зарубежными аналогами требуется тщательный анализ конкретных условий эксплуатации и технологических требований, так как полностью идентичного материала среди стандартных зарубежных сплавов нет.
Выбор режима отжига для изделий из сплава ОТ4-1 зависит от нескольких факторов: вида полуфабриката, степени предварительной деформации, требуемых механических свойств и геометрической сложности детали. Для листовых полуфабрикатов рекомендуется полный отжиг при температуре 640-690°C с выдержкой 1-2 часа и последующим охлаждением на воздухе. Этот режим обеспечивает формирование оптимальной структуры материала, снятие остаточных напряжений и повышение пластичности. Для прутков, штамповок и поковок применяется полный отжиг при более высоких температурах (740-790°C) для обеспечения более полной рекристаллизации и гомогенизации структуры. В случаях, когда требуется только снять остаточные напряжения после холодной деформации или сварки без существенного изменения структуры и свойств материала, рекомендуется неполный отжиг при температуре 520-560°C с выдержкой 1-3 часа. Для сложных по конфигурации деталей с тонкими элементами важно контролировать скорость нагрева и охлаждения для предотвращения коробления. В таких случаях может потребоваться специальная оснастка для фиксации детали во время термообработки. Контроль газовой среды при отжиге также критически важен для предотвращения газонасыщения поверхности, поэтому рекомендуется использовать вакуумные печи или печи с защитной атмосферой (аргон, гелий).
Заключение
Титановый сплав ОТ4-1 представляет собой уникальный материал, сочетающий превосходную технологичность при холодной и горячей деформации с хорошими прочностными характеристиками, отличной свариваемостью и высокой коррозионной стойкостью. Это делает его незаменимым для изготовления тонкостенных деталей сложной конфигурации, особенно в авиационной промышленности.
Несмотря на относительно невысокую прочность по сравнению с более высоколегированными титановыми сплавами и склонность к водородной хрупкости, при правильном проектировании и соблюдении технологических рекомендаций изделия из сплава ОТ4-1 демонстрируют высокую надежность и долговечность в различных условиях эксплуатации.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ОТ4-1, изготовленных в соответствии с требованиями ГОСТ 19807-91, и обеспечивает полную техническую поддержку при их использовании для решения конкретных производственных задач.
Материалы для данной статьи подготовлены на основе требований ГОСТ 19807-91 и практического опыта специалистов компании "ОборонСпецСплав" в области производства и обработки титановых сплавов. В статье обобщены результаты многолетних исследований эксплуатационных характеристик сплава ОТ4-1 и технологий его обработки, проведенных нашими инженерами-металлургами.
