Титан ОТ4-0: характеристики, свойства и применение высокотехнологичного сплава
Титановый сплав ОТ4-0 представляет собой деформируемый малолегированный технический титан, относящийся к α-классу. Этот материал выделяется своей исключительной технологичностью, что позволяет использовать его для изготовления деталей сложной конфигурации методами холодной и горячей деформации.
Основное преимущество сплава ОТ4-0 заключается в сочетании высокой технологичности, хорошей свариваемости и коррозионной стойкости при умеренных прочностных характеристиках. Это делает его оптимальным выбором для изделий, где ключевыми требованиями являются формуемость и надежность при эксплуатации в условиях агрессивных сред и повышенных температур.
Расшифровка маркировки ОТ4-0
Маркировка титанового сплава ОТ4-0 имеет четкую структуру, отражающую его происхождение и классификацию:
- ОТ – обозначает «Опытный Титан», указывая на разработку сплава совместно Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ) и Верхнесалдинским металлургическим производственным объединением (ВСМПО);
- 4 – порядковый номер серии сплавов системы Ti-Al-Mn;
- 0 – модификация базового сплава с пониженным содержанием легирующих элементов для обеспечения максимальной технологичности.
Данная система маркировки позволяет специалистам быстро идентифицировать происхождение и основные характеристики материала, а также его положение в линейке сплавов ОТ4, включающей также марки ОТ4-1 и ОТ4.
Химический состав титана ОТ4-0

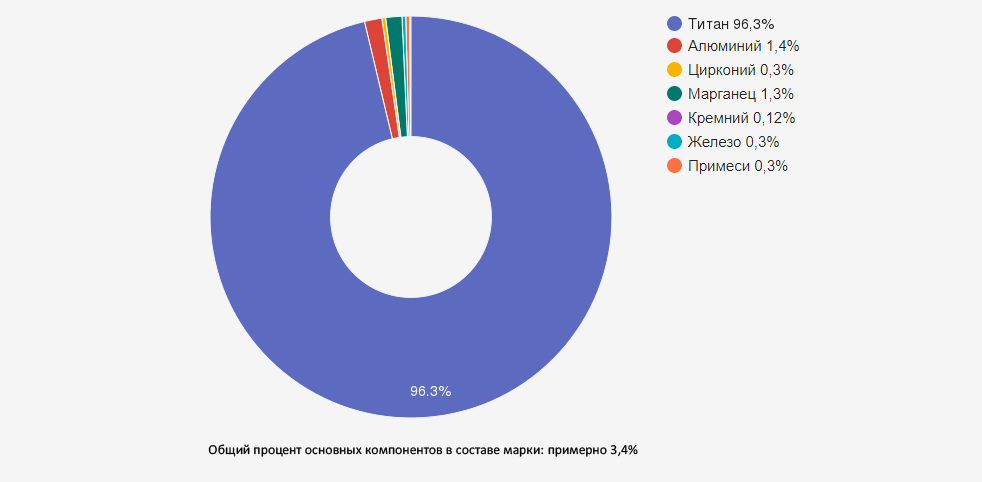

Химический состав сплава ОТ4-0 регламентируется ГОСТ 19807-91 и характеризуется минимальным содержанием легирующих элементов, что обеспечивает его высокую технологичность. Основой сплава является титан с содержанием от 95,938% до 99,6%.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 95,938 - 99,6 | Основа сплава |
| Алюминий (Al) | 0,2 - 1,4 | Повышает прочность и жаропрочность, но в малых количествах для сохранения пластичности |
| Марганец (Mn) | 0,2 - 1,3 | Улучшает технологичность при горячей обработке давлением |
| Железо (Fe) | до 0,3 | Контролируется как примесь |
| Цирконий (Zr) | до 0,3 | Повышает прочность и коррозионную стойкость |
| Кремний (Si) | до 0,15 | Контролируется как примесь |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Кислород (O) | до 0,15 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,012 | Строго лимитируется для предотвращения водородной хрупкости |
| Прочие примеси | до 0,3 | Суммарное содержание всех остальных примесей |
Ключевой особенностью химического состава сплава ОТ4-0 является минимальное содержание алюминия и марганца, что обеспечивает его исключительную технологичность при холодной деформации. Однако даже небольшое количество этих легирующих элементов позволяет достичь улучшенных механических характеристик по сравнению с техническим титаном, сохраняя при этом преимущества в пластичности и формуемости.
Механические свойства титана ОТ4-0
Титановый сплав ОТ4-0 имеет умеренные прочностные характеристики, но отличается высокой пластичностью и технологичностью, что особенно важно для изготовления деталей сложной конфигурации.
| Свойство | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 500-650 МПа | При комнатной температуре |
| Предел текучести (σт) | 400-550 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 20-25% | При комнатной температуре |
| Относительное сужение (ψ) | 40-50% | При комнатной температуре |
| Модуль упругости (E) | ~110 ГПа | При комнатной температуре |
| Твердость | 160-200 HB | После отжига |
| Плотность | ~4,5 г/см³ | - |
| Температура эксплуатации кратковременная | 500-600°C | Кратковременная работа |
| Температура эксплуатации длительная | 300-350°C | Длительная работа |
Хотя сплав ОТ4-0 имеет более низкие прочностные характеристики по сравнению с более легированными сплавами ОТ4-1 и ОТ4, его высокая пластичность (δ = 20-25%, ψ = 40-50%) обеспечивает превосходную технологичность при холодной штамповке и других видах деформационной обработки. Это позволяет изготавливать из него детали сложной формы, которые трудно или невозможно получить из более прочных, но менее пластичных материалов.
Технологические свойства
Титановый сплав ОТ4-0 обладает исключительными технологическими характеристиками, которые определяют его применение для изготовления деталей сложной конфигурации.
Деформируемость
Сплав ОТ4-0 проявляет превосходную деформируемость как в холодном, так и в горячем состояниях. В отличие от многих других титановых сплавов, он может успешно штамповаться даже при комнатной температуре, что существенно упрощает и удешевляет технологический процесс. При горячей деформации оптимальный температурный интервал составляет 800-900°C, однако материал сохраняет хорошую пластичность в широком диапазоне температур.
Присутствие марганца в составе сплава повышает его технологичность при горячей обработке давлением, облегчая процессы ковки, прокатки и штамповки. Это особенно важно при изготовлении крупногабаритных изделий и деталей сложной формы.
Свариваемость
ОТ4-0 характеризуется отличной свариваемостью всеми распространенными методами сварки:
- Аргонодуговая сварка;
- Электронно-лучевая сварка;
- Контактная сварка;
- Лазерная сварка.
Сварные соединения обладают высокой прочностью и пластичностью, не требуют дополнительной термической обработки. Тем не менее, при сварке необходимо обеспечить защиту от атмосферного воздействия для предотвращения газонасыщения, которое может привести к охрупчиванию материала.
Комбинация отличной деформируемости и свариваемости делает сплав ОТ4-0 идеальным для изготовления сложных сварных конструкций, включающих детали, полученные методом глубокой вытяжки и других видов холодной штамповки.
Термическая обработка
Сплав ОТ4-0 обычно не требует сложной термической обработки. Для снятия остаточных напряжений после холодной деформации или сварки применяется отжиг при температуре 500-550°C с выдержкой 1-2 часа и последующим охлаждением на воздухе. Этот режим обеспечивает оптимальное сочетание прочности и пластичности материала.
Коррозионная стойкость
Титановый сплав ОТ4-0, как и другие титановые сплавы, обладает высокой коррозионной стойкостью в различных агрессивных средах. Это свойство обеспечивается формированием на поверхности материала плотной оксидной пленки, защищающей основной металл от воздействия агрессивных сред.
Сплав ОТ4-0 демонстрирует превосходную устойчивость к:
- Атмосферной коррозии, включая промышленную и морскую атмосферу;
- Морской воде и другим хлоридсодержащим средам;
- Большинству органических и неорганических кислот;
- Щелочным растворам;
- Влажному хлору и другим хлорсодержащим соединениям;
- Нефтепродуктам и органическим растворителям.
Высокая коррозионная стойкость в сочетании со способностью работать при повышенных температурах делает сплав ОТ4-0 ценным материалом для применения в химической промышленности и других отраслях, где оборудование эксплуатируется в агрессивных средах.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ОТ4-0, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановый лист ОТ4-0 | Высокопрочное изделие, выдерживающее нагрузки до 450 градусов | Используется для изготовления деталей методом штамповки |
| Титановый круг ОТ4-0 | Круглое, цилиндрическое изделие, отличающееся высокой прочностью и пластичностью | Применяется для производства осесимметричных деталей |
| Титановая полоса ОТ4-0 | Плоский прокат с регламентированной шириной | Используется для изготовления деталей методом штамповки |
| Титановая лента ОТ4-0 | Тонкий прокатный материал шириной до 600 мм | Применяется для изготовления мелких деталей методом штамповки |
| Титановая поковка ОТ4-0 | Заготовка, полученная методом ковки | Используется для изготовления крупногабаритных деталей |
| Титановый пруток ОТ4-0 | Длинномерное изделие круглого сечения | Применяется для производства различных деталей механической обработкой |
| Титановая штамповка ОТ4-0 | Заготовка, полученная методом объемной штамповки | Используется для изготовления деталей сложной формы |
Все полуфабрикаты из титанового сплава ОТ4-0 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Области применения
Благодаря своим исключительным технологическим свойствам, титановый сплав ОТ4-0 нашел широкое применение в различных отраслях промышленности, где требуется изготовление деталей сложной конфигурации, работающих в условиях повышенных температур и агрессивных сред.
Авиационная промышленность
- Детали сложной формы, полученные глубокой вытяжкой и штамповкой;
- Компоненты систем кондиционирования и теплообменники;
- Элементы обшивки, работающие при повышенных температурах;
- Детали выхлопных систем;
- Компоненты противопожарных перегородок.
Химическая промышленность
- Сосуды и резервуары для агрессивных сред;
- Теплообменное оборудование;
- Компоненты насосов и клапанов;
- Трубопроводы для транспортировки агрессивных жидкостей;
- Фильтры и сепараторы.
Энергетика
- Детали турбин и теплообменников;
- Компоненты систем охлаждения;
- Элементы конденсаторов;
- Детали, работающие в условиях высокой влажности и агрессивных сред.
Медицинская техника
- Компоненты медицинского оборудования;
- Детали стерилизационных установок;
- Элементы лабораторного оборудования.
Пищевая промышленность
- Емкости и резервуары для пищевых продуктов;
- Детали оборудования для переработки продуктов;
- Компоненты систем фильтрации и сепарации.
Особую ценность сплав ОТ4-0 представляет для изготовления деталей, требующих сложной холодной штамповки, глубокой вытяжки, гибки и других методов формоизменения, которые трудно реализовать с применением более прочных, но менее пластичных титановых сплавов.
Преимущества и особенности
Преимущества сплава ОТ4-0:
- Исключительная технологичность при холодной деформации;
- Возможность штамповки при комнатной температуре;
- Отличная деформируемость в горячем состоянии;
- Превосходная свариваемость всеми видами сварки;
- Высокая коррозионная стойкость в различных агрессивных средах;
- Способность работать при повышенных температурах (кратковременно до 500-600°C, длительно до 300-350°C);
- Хорошее сочетание прочности и пластичности;
- Стабильность свойств при длительной эксплуатации;
- Простота термической обработки;
- Низкая склонность к водородной хрупкости по сравнению с более легированными титановыми сплавами.
Особенности и ограничения:
- Более низкие прочностные характеристики по сравнению с более легированными титановыми сплавами (ОТ4-1, ОТ4);
- Ограниченная максимальная температура длительной эксплуатации (до 350°C);
- Требовательность к защите от газонасыщения при сварке и термической обработке;
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Необходимость применения специальных мер при механической обработке из-за низкой теплопроводности титана.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ОТ4-0 позволяет максимально использовать его преимущества и минимизировать влияние ограничений.
Вопросы и ответы (FAQ)
Основное отличие сплава ОТ4-0 от других сплавов серии ОТ4 (ОТ4-1 и ОТ4) заключается в содержании легирующих элементов, что непосредственно влияет на механические и технологические свойства. ОТ4-0 содержит минимальное количество алюминия (0,2-1,4%) и марганца (0,2-1,3%), что обеспечивает его максимальную технологичность при холодной деформации, но приводит к более низким прочностным характеристикам. Сплав ОТ4-1 содержит больше легирующих элементов (Al: 1,5-2,5%, Mn: 0,7-2,0%), что повышает его прочность, сохраняя при этом хорошую пластичность. ОТ4 имеет еще более высокое содержание алюминия (3,5-5,0%), что обеспечивает максимальную прочность в серии, но снижает технологичность при холодной деформации. Таким образом, выбор конкретного сплава из серии ОТ4 определяется балансом между требуемыми прочностными характеристиками и технологичностью для каждого конкретного применения.
Технологичность сплава ОТ4-0 при холодной штамповке определяется несколькими ключевыми факторами. Во-первых, минимальное содержание алюминия (0,2-1,4%), который является α-стабилизатором и повышает прочность, но снижает пластичность. Во-вторых, присутствие марганца (0,2-1,3%), который улучшает деформируемость материала. В-третьих, строгий контроль примесей внедрения (кислорода, азота, углерода), которые могут существенно снижать пластичность. Важную роль играет также структурное состояние материала – оптимальной для холодной штамповки является равноосная мелкозернистая структура, которая обеспечивается правильной термообработкой. Кроме того, на технологичность влияют качество поверхности листового проката, равномерность толщины, отсутствие поверхностных дефектов и загрязнений. При проведении самой операции штамповки ключевыми факторами являются скорость деформации, качество штамповой оснастки, применение соответствующих смазок и правильный выбор усилия деформирования. Учет всех этих факторов позволяет максимально использовать исключительную пластичность сплава ОТ4-0 и получать детали сложной конфигурации.
Сварка изделий из сплава ОТ4-0, несмотря на общую хорошую свариваемость материала, имеет ряд особенностей, которые необходимо учитывать для получения качественных соединений. Главной особенностью является высокая химическая активность титана при повышенных температурах, что требует надежной защиты зоны сварки от атмосферных газов (кислорода, азота, водорода). Для аргонодуговой сварки необходимо использовать аргон высокой чистоты (99,99% и выше) с контролем расхода и параметров подачи. Обязательна тщательная подготовка поверхностей перед сваркой, включая механическую очистку, обезжиривание и химическое травление для удаления оксидной пленки. Сварка должна проводиться при оптимальных режимах, предотвращающих перегрев материала. Благодаря малому содержанию легирующих элементов, сплав ОТ4-0 имеет меньшую склонность к образованию холодных трещин при сварке по сравнению с более легированными титановыми сплавами. Также важным преимуществом является отсутствие необходимости в предварительном подогреве и последующей термической обработке сварных соединений, что упрощает технологический процесс и снижает его стоимость. Тем не менее, для особо ответственных конструкций может рекомендоваться отжиг для снятия остаточных напряжений.
Способность сплава ОТ4-0 работать при повышенных температурах (кратковременно при 500-600°C и длительно при 300-350°C), несмотря на малое содержание легирующих элементов, обусловлена несколькими факторами. Во-первых, даже небольшое содержание алюминия (0,2-1,4%) способствует стабилизации α-фазы титана, которая имеет более высокую жаропрочность, чем β-фаза. Во-вторых, присутствие марганца (0,2-1,3%) повышает сопротивление ползучести и стабилизирует структуру при повышенных температурах. В-третьих, титан как основа сплава обладает высокой температурой плавления (1668°C) и сохраняет значительную долю своей прочности при умеренно повышенных температурах. Важную роль играет также образование на поверхности титана стабильной оксидной пленки (TiO₂), которая защищает материал от дальнейшего окисления при нагреве и сохраняет свою защитную функцию до температур около 600°C. Следует отметить, что при работе в течение длительного времени при температурах выше 350°C рекомендуется использовать более легированные сплавы, специально разработанные для жаропрочных применений, такие как ВТ9, ВТ18У или ВТ20. Тем не менее, для многих применений, где требуется сочетание технологичности и умеренной жаропрочности, сплав ОТ4-0 представляет собой оптимальное и экономически эффективное решение.
Низкое содержание примесей, особенно примесей внедрения (кислорода, азота, углерода, водорода), оказывает существенное влияние на свойства сплава ОТ4-0. Прежде всего, это обеспечивает высокую пластичность материала, которая является ключевым фактором его превосходной технологичности при холодной деформации. Примеси внедрения, особенно кислород и азот, даже в небольших количествах значительно повышают прочность титана, но одновременно снижают его пластичность и ударную вязкость, что критически важно для процессов глубокой вытяжки, гибки и других методов холодной штамповки. Низкое содержание водорода (до 0,012%) предотвращает водородную хрупкость, которая может проявляться в виде замедленного разрушения деталей. Ограничение содержания углерода (до 0,1%) препятствует образованию хрупких карбидов, которые могут действовать как концентраторы напряжений и инициировать разрушение. Контроль содержания железа (до 0,3%) и кремния (до 0,15%) обеспечивает стабильность фазового состава и предотвращает образование нежелательных интерметаллидных фаз. В целом, строгий контроль примесей в сплаве ОТ4-0 позволяет получить материал с оптимальным сочетанием технологичности, коррозионной стойкости и эксплуатационных характеристик, что делает его уникальным в своем классе.
Заключение
Титановый сплав ОТ4-0 представляет собой уникальный материал, сочетающий исключительную технологичность при холодной деформации с хорошей коррозионной стойкостью и способностью работать при повышенных температурах. Благодаря минимальному содержанию легирующих элементов (алюминия и марганца), этот сплав обладает высокой пластичностью, которая делает его идеальным выбором для изготовления деталей сложной конфигурации методами штамповки, глубокой вытяжки и гибки.
Отличная свариваемость всеми видами сварки без необходимости в предварительном подогреве и последующей термической обработке существенно упрощает и удешевляет технологический процесс изготовления сварных конструкций. Способность сплава кратковременно работать при температурах до 500-600°C и длительно при 300-350°C в сочетании с высокой коррозионной стойкостью расширяет спектр его применения в различных отраслях промышленности.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ОТ4-0, изготовленных в соответствии с требованиями ГОСТ 19807-91, и обеспечивает полную техническую поддержку при их использовании в конкретных производственных задачах.
Материалы для данной статьи подготовлены на основе требований ГОСТ 19807-91 и практического опыта специалистов компании "ОборонСпецСплав" в области производства и обработки титановых сплавов. Информация базируется на результатах многолетних исследований и наблюдений за поведением сплава ОТ4-0 в различных условиях эксплуатации, проведенных нашими инженерами-технологами.
