Москва
Каталог
Титан ОТ4: характеристики, свойства и применение коррозионностойкого сплава
Титановый сплав ОТ4 представляет собой деформируемый сплав средней прочности, относящийся к псевдо-α классу. Этот материал характеризуется высокой коррозионной стойкостью, хорошей термической стабильностью и способностью сохранять эксплуатационные характеристики при температурах до 350-400°C.
В отличие от близкого по составу сплава ОТ4-1, марка ОТ4 обладает повышенной прочностью за счет большего содержания алюминия, однако немного уступает ему в технологичности и пластичности. Это делает сплав ОТ4 оптимальным выбором для изготовления деталей, требующих сочетания прочности, жаропрочности и коррозионной стойкости.
Расшифровка маркировки ОТ4
Маркировка титанового сплава ОТ4 имеет четкое обозначение, отражающее его происхождение и классификацию:
- ОТ – расшифровывается как «Опытный Титан», что указывает на разработку сплава совместно Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ) и Верхнесалдинским металлургическим производственным объединением (ВСМПО);
- 4 – порядковый номер сплава, указывающий на определенный химический состав в системе классификации опытных титановых сплавов.
Данная система маркировки характерна для группы титановых сплавов, разработанных в рамках программы создания материалов для авиационной промышленности, и позволяет специалистам быстро идентифицировать происхождение и основные характеристики материала.
Химический состав титана ОТ4

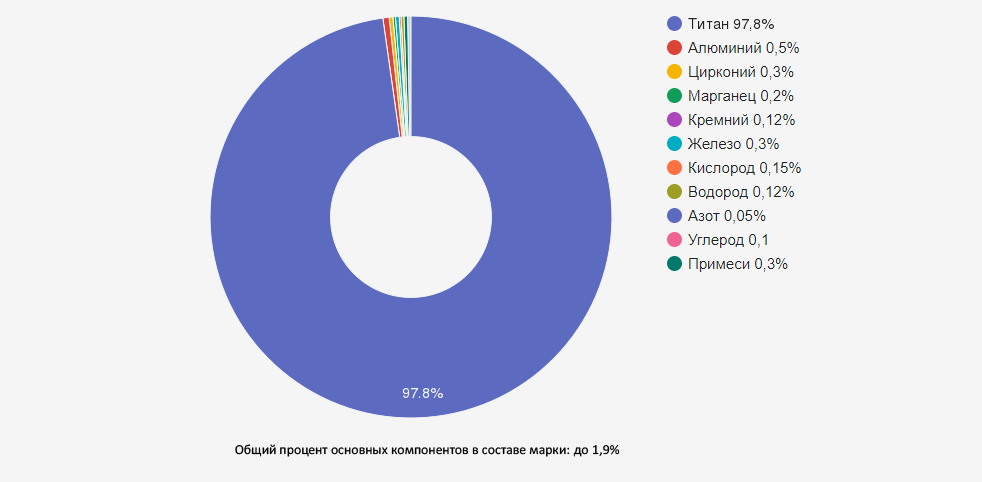

Химический состав сплава ОТ4 регламентируется ГОСТ 19807-91 и представляет собой систему титан-алюминий-марганец. Основой сплава является титан с содержанием от 91,638% до 95,7%, а основными легирующими элементами выступают алюминий и марганец.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 91,638 - 95,7 | Основа сплава |
| Алюминий (Al) | 3,5 - 5,0 | Повышает прочность, жаропрочность и снижает плотность |
| Марганец (Mn) | 0,8 - 2,0 | Стабилизатор β-фазы, улучшает технологичность и пластичность |
| Железо (Fe) | до 0,3 | Стабилизатор β-фазы, контролируется как примесь |
| Цирконий (Zr) | до 0,3 | Повышает прочность при комнатной и повышенных температурах |
| Кремний (Si) | до 0,15 | Повышает жаропрочность |
| Углерод (C) | до 0,1 | Контролируется как примесь |
| Кислород (O) | до 0,15 | Примесь внедрения, ограничивается для сохранения пластичности |
| Азот (N) | до 0,05 | Примесь внедрения, контролируется для обеспечения качества |
| Водород (H) | до 0,012 | Строго лимитируется для предотвращения водородной хрупкости |
Ключевой особенностью химического состава сплава ОТ4 является сочетание алюминия (3,5-5,0%) как α-стабилизатора, повышающего прочность и жаропрочность, и марганца (0,8-2,0%) как β-стабилизатора, улучшающего технологичность и пластичность. Такое сочетание обеспечивает формирование псевдо-α структуры сплава с оптимальным балансом прочностных и технологических свойств.
Механические свойства титана ОТ4
Титановый сплав ОТ4 обладает сбалансированным комплексом механических характеристик, сочетающих высокую прочность, хорошую пластичность и термическую стабильность при повышенных температурах.
| Свойство | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 700-900 МПа | При комнатной температуре |
| Предел текучести (σт) | 600-750 МПа | При комнатной температуре |
| Относительное удлинение (δ) | 10-15% | При комнатной температуре |
| Относительное сужение (ψ) | 25-40% | При комнатной температуре |
| Модуль упругости (E) | ~112 ГПа | При комнатной температуре |
| Твердость | 250-300 HB | После отжига |
| Плотность | ~4,5 г/см³ | - |
| Удельная прочность (σв/ρ) | 155-200 км | - |
| Длительная прочность | 400-450 МПа | При 350°C, 100 часов |
| Температура эксплуатации | до 350-400°C | Длительная работа |
Сплав ОТ4 демонстрирует высокую термическую стабильность свойств, сохраняя прочностные характеристики при длительной эксплуатации в условиях повышенных температур до 350-400°C. Это, в сочетании с хорошей коррозионной стойкостью, делает его эффективным материалом для конструкций, работающих в агрессивных средах при повышенных температурах.
Термическая обработка
Для сплава ОТ4 характерна высокая термическая стабильность, что позволяет применять различные режимы термической обработки для достижения оптимального сочетания свойств в зависимости от требований к конкретным изделиям.
Полный отжиг
Полный отжиг сплава ОТ4 проводится в двух температурных диапазонах:
- 660-710°C – низкотемпературный режим, обеспечивающий снятие остаточных напряжений и формирование равновесной структуры;
- 740-790°C – высокотемпературный режим, обеспечивающий максимальную пластичность материала.
Время выдержки при отжиге зависит от толщины сечения изделия и обычно составляет 1-2 часа с последующим охлаждением на воздухе.
Неполный отжиг
Неполный отжиг проводится при температуре 545-585°C с выдержкой 1-3 часа и последующим охлаждением на воздухе. Этот режим обеспечивает частичное снятие остаточных напряжений при сохранении более высоких прочностных характеристик по сравнению с полным отжигом.
В отличие от многих других титановых сплавов, ОТ4 не подвергается упрочняющей термической обработке (закалке и старению), что упрощает технологический процесс изготовления деталей и обеспечивает стабильность свойств в процессе эксплуатации.
Технологические свойства
Сплав ОТ4 обладает рядом важных технологических характеристик, определяющих методы его обработки и применения.
Деформируемость
Сплав ОТ4 отлично деформируется в горячем состоянии, что позволяет получать различные виды полуфабрикатов методами пластической деформации. Оптимальный температурный интервал горячей деформации составляет 800-950°C. При этом сплав ОТ4 несколько менее пластичен по сравнению с ОТ4-1 из-за повышенного содержания алюминия, что требует более тщательного соблюдения технологических режимов при обработке.
Свариваемость
Одним из ключевых преимуществ сплава ОТ4 является его отличная свариваемость. Сварка может производиться без ограничений, без необходимости предварительного подогрева и последующей термической обработки. Эта особенность существенно упрощает технологический процесс изготовления сварных конструкций и снижает их себестоимость.
Для сплава ОТ4 применимы различные методы сварки:
- Аргонодуговая сварка;
- Электронно-лучевая сварка;
- Контактная сварка;
- Лазерная сварка.
При любом методе сварки необходимо обеспечить надежную защиту зоны сварки от атмосферных газов (кислорода, азота, водорода) для предотвращения охрупчивания материала.
Обрабатываемость резанием
Механическая обработка сплава ОТ4 имеет свои особенности, обусловленные его физико-механическими свойствами. Для эффективной обработки рекомендуется использование твердосплавного инструмента, пониженных скоростей резания и интенсивного охлаждения. Наилучшие результаты достигаются при обработке в отожженном состоянии.
Коррозионная стойкость
Титановый сплав ОТ4 обладает высокой коррозионной стойкостью в различных агрессивных средах, что является одним из его главных преимуществ. Коррозионная стойкость обусловлена формированием на поверхности плотной защитной оксидной пленки, которая обладает высокой химической стабильностью и защищает основной металл от дальнейшего воздействия агрессивной среды.
Сплав ОТ4 демонстрирует превосходную устойчивость к:
- Атмосферной коррозии, включая промышленную и морскую атмосферу;
- Морской воде и другим хлоридсодержащим средам;
- Растворам большинства кислот (за исключением плавиковой и горячей концентрированной серной);
- Щелочным средам;
- Органическим кислотам и их солям;
- Влажному хлору и другим хлорсодержащим средам;
- Сернистым соединениям.
Эта исключительная коррозионная стойкость делает сплав ОТ4 особенно ценным для применения в химической промышленности, морской технике и других областях, где конструкции эксплуатируются в агрессивных средах.
Формы поставки
Компания "ОборонСпецСплав" предлагает различные формы поставки титанового сплава ОТ4, соответствующие требованиям ГОСТ и обеспечивающие оптимальные исходные характеристики для дальнейшей обработки:
| Форма поставки | Описание | Особенности применения |
|---|---|---|
| Титановый лист ОТ4 | Прямоугольное изделие из деформируемого сплава с повышенными коррозионными свойствами | Используется для изготовления корпусных деталей, обшивки и других конструкций |
| Титановый круг ОТ4 | Изготавливается из легированного титана, в состав которого входят марганец и алюминий | Применяется для производства осесимметричных деталей методом механической обработки |
| Титановый пруток ОТ4 | Полое, круглое изделие, изготавливаемое из легированного титана | Используется для изготовления валов, осей и других деталей |
| Титановые полосы ОТ4 | Плоский прокат с регламентированной шириной | Применяются для изготовления различных деталей методом штамповки |
| Титановые ленты ОТ4 | Тонкий прокатный материал шириной до 600 мм | Используются для изготовления деталей методом гибки и штамповки |
| Титановая фольга ОТ4 | Тонколистовой материал толщиной до 0,2 мм | Применяется для специальных целей, где требуется минимальная толщина |
| Титановые плиты ОТ4 | Толстолистовой прокат значительной толщины | Используются для изготовления крупногабаритных деталей |
| Титановые трубы ОТ4 | Полые профили различного диаметра | Применяются для изготовления трубопроводов и элементов конструкций |
| Титановые профили ОТ4 | Изделия сложного поперечного сечения | Используются для создания силовых элементов конструкций |
| Титановые поковки ОТ4 | Заготовки, полученные методом ковки | Применяются для изготовления сложных по форме деталей |
| Титановые штамповки ОТ4 | Заготовки, полученные методом штамповки | Используются для изготовления деталей с оптимальным распределением свойств |
Все полуфабрикаты из титанового сплава ОТ4 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.
Области применения
Благодаря своим превосходным свойствам, титановый сплав ОТ4 нашел широкое применение в различных отраслях промышленности, где требуется сочетание прочности, жаропрочности и коррозионной стойкости.
Авиационная промышленность
- Элементы конструкции планера, работающие при повышенных температурах;
- Детали двигателей, эксплуатируемые при температурах до 350-400°C;
- Компоненты систем управления;
- Узлы крепления и другие силовые элементы;
- Элементы системы кондиционирования и теплообменники.
Химическая промышленность
- Емкости для агрессивных сред;
- Теплообменное оборудование;
- Реакторы и мешалки;
- Насосы и запорная арматура;
- Трубопроводы для транспортировки агрессивных сред.
Энергетика
- Теплообменники и конденсаторы;
- Элементы систем охлаждения;
- Компоненты турбин;
- Элементы оборудования, работающего в условиях повышенных температур и агрессивных сред.
Морская техника
- Детали судовых механизмов, контактирующие с морской водой;
- Элементы конструкций морских платформ;
- Теплообменное оборудование для опреснительных установок;
- Компоненты водометных движителей.
Общее машиностроение
- Детали, эксплуатируемые в условиях повышенных температур и агрессивных сред;
- Компоненты систем очистки и фильтрации;
- Элементы насосно-компрессорного оборудования;
- Крепежные элементы для особо ответственных соединений.
Особую ценность сплав ОТ4 представляет для изготовления сварных конструкций, эксплуатируемых в агрессивных средах при повышенных температурах, благодаря сочетанию хорошей свариваемости, термической стабильности и высокой коррозионной стойкости.
Преимущества и особенности
Преимущества сплава ОТ4:
- Высокая коррозионная стойкость в различных агрессивных средах;
- Сохранение механических свойств при температурах до 350-400°C;
- Отличная свариваемость без ограничений, без необходимости предварительного подогрева и последующей термообработки;
- Хорошая деформируемость в горячем состоянии;
- Термическая стабильность, не требующая применения упрочняющей термической обработки;
- Высокая усталостная прочность и ударная вязкость;
- Удовлетворительная обрабатываемость резанием;
- Высокая удельная прочность (отношение прочности к плотности).
Особенности и ограничения:
- Несколько меньшая технологичность и пластичность по сравнению со сплавом ОТ4-1 из-за повышенного содержания алюминия;
- Необходимость проведения обработки давлением в горячем состоянии;
- Ограниченная максимальная рабочая температура (до 350-400°C);
- Относительно высокая стоимость по сравнению с конструкционными сталями;
- Требовательность к чистоте поверхности при сварке;
- Необходимость применения специальных методов при механической обработке.
Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ОТ4 позволяет максимально использовать его преимущества и минимизировать влияние ограничений.
Вопросы и ответы (FAQ)
Основное отличие между сплавами ОТ4 и ОТ4-1 заключается в содержании алюминия, что непосредственно влияет на их механические и технологические свойства. Сплав ОТ4 содержит больше алюминия (3,5-5,0%) по сравнению с ОТ4-1 (1,5-2,5%), что обеспечивает ему более высокие прочностные характеристики. Предел прочности ОТ4 составляет 700-900 МПа, в то время как у ОТ4-1 этот показатель находится в пределах 600-750 МПа. Однако повышенное содержание алюминия в ОТ4 приводит к некоторому снижению технологичности и пластичности по сравнению с ОТ4-1. Сплав ОТ4-1 обладает лучшей деформируемостью в холодном состоянии и более высокими показателями относительного удлинения и сужения. Оба сплава отлично свариваются без ограничений и имеют высокую коррозионную стойкость, но выбор между ними должен определяться конкретными требованиями к изделию, учитывая баланс между прочностью и технологичностью.
Для сплава ОТ4 не рекомендуется применять упрочняющую термическую обработку (закалку и старение) по нескольким причинам. Во-первых, сплав ОТ4 относится к псевдо-α классу с небольшим содержанием β-стабилизаторов (преимущественно марганец), что не позволяет получить значительное количество β-фазы для эффективного упрочнения путем закалки и последующего старения. Во-вторых, термическая стабильность является одним из ключевых преимуществ этого сплава, и проведение упрочняющей термической обработки может негативно повлиять на эту характеристику, приводя к нестабильности свойств при длительной эксплуатации при повышенных температурах. В-третьих, достигаемый эффект упрочнения не оправдывает усложнение технологического процесса и повышение себестоимости изделий. Вместо этого для сплава ОТ4 рекомендуется проводить полный или неполный отжиг, что обеспечивает оптимальный баланс прочности, пластичности и термической стабильности. Такой подход также упрощает технологический процесс изготовления деталей и снижает риск возникновения деформаций при термической обработке.
Несмотря на превосходную общую коррозионную стойкость, сплав ОТ4, как и другие титановые сплавы, может быть подвержен некоторым специфическим видам коррозии. Наиболее характерными являются щелевая коррозия в хлоридсодержащих средах при повышенных температурах, которая возникает в узких зазорах и щелях, где затруднено обновление среды; водородное охрупчивание при контакте с атомарным водородом или в катодных условиях; солевая коррозия при высоких температурах в присутствии хлоридов щелочных металлов. Для предотвращения этих видов коррозии рекомендуется: избегать конструктивных элементов, создающих щели и застойные зоны; применять катодную защиту только с ограниченным потенциалом; использовать защитные покрытия при работе в средах, содержащих расплавленные соли; проводить периодическую пассивацию поверхности для восстановления защитной оксидной пленки; избегать контакта с материалами, способными выделять водород при коррозии (например, с некоторыми сталями). Также важно регулярно проводить мониторинг состояния оборудования из сплава ОТ4, особенно в критически важных узлах, для своевременного выявления и устранения очагов коррозии.
Хотя сплав ОТ4 обладает отличной свариваемостью без ограничений, для получения высококачественных сварных соединений необходимо соблюдать определенные требования. Прежде всего, критически важно обеспечить надежную защиту зоны сварки от атмосферных газов (кислорода, азота, водорода), так как даже незначительное газонасыщение может привести к охрупчиванию материала. Для этого используется высокочистый аргон (99,99% и выше) с контролем расхода и параметров подачи. Необходима тщательная подготовка поверхностей перед сваркой, включая механическую очистку, обезжиривание и травление для удаления оксидных пленок. Режимы сварки (сила тока, напряжение, скорость) должны выбираться с учетом толщины свариваемых элементов и обеспечивать минимальное тепловложение. Рекомендуется применение импульсных режимов для снижения зоны термического влияния. Важно использовать присадочный материал того же состава, что и основной металл. После сварки конструкции из сплава ОТ4 не требуют обязательной термической обработки, что является одним из его преимуществ, но для особо ответственных узлов может рекомендоваться отжиг для снятия остаточных напряжений при температуре 545-585°C.
Титановый сплав ОТ4 сохраняет хорошие механические свойства при криогенных температурах, что делает его подходящим для применения в криогенной технике. В отличие от многих конструкционных сталей, титановые сплавы не проявляют вязко-хрупкого перехода при понижении температуры, сохраняя удовлетворительную пластичность и вязкость даже при температурах жидкого азота (-196°C). При низких температурах прочностные характеристики сплава ОТ4 даже несколько повышаются: предел прочности может увеличиваться на 15-20%, а предел текучести на 20-25% при -196°C по сравнению со значениями при комнатной температуре. При этом относительное удлинение снижается незначительно (на 2-4 процентных пункта), а показатели ударной вязкости остаются на приемлемом уровне. Благодаря этим свойствам сплав ОТ4 может использоваться для изготовления деталей криогенного оборудования, резервуаров для хранения и транспортировки сжиженных газов, элементов криостатов и другого оборудования, работающего при экстремально низких температурах. Тем не менее, для критически важных применений при криогенных температурах рекомендуется проводить специализированные испытания материала в конкретных условиях эксплуатации.
Заключение
Титановый сплав ОТ4 представляет собой оптимальное сочетание прочности, жаропрочности, коррозионной стойкости и технологичности. Благодаря своим выдающимся свойствам, включая работоспособность при температурах до 350-400°C, превосходную стойкость в агрессивных средах и отличную свариваемость без ограничений, этот материал нашел широкое применение в авиационной, химической, энергетической и других отраслях промышленности.
Особую ценность сплав ОТ4 представляет для изготовления сварных конструкций, эксплуатируемых в условиях повышенных температур и агрессивных сред, где сочетание его технологических и эксплуатационных характеристик обеспечивает высокую надежность и долговечность изделий при относительно невысокой стоимости технологического процесса их изготовления.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титанового сплава ОТ4, изготовленных в соответствии с требованиями ГОСТ 19807-91, и обеспечивает техническую поддержку на всех этапах - от выбора оптимальной формы поставки до консультаций по технологии обработки и применению материала.
Информация для данной статьи подготовлена на основе требований ГОСТ 19807-91 и многолетнего опыта специалистов компании "ОборонСпецСплав" в области производства и обработки титановых сплавов. В материале использованы данные лабораторных исследований и практических наблюдений в процессе эксплуатации изделий из сплава ОТ4 в различных условиях.
