Титан ВТ1-1: технические характеристики, свойства и применение
Титан марки ВТ1-1 — технический титановый сплав с содержанием основного элемента от 99,038% до 99,7%. Относится к категории технически чистых титановых сплавов без легирующих элементов, обладает сбалансированным комплексом механических и технологических свойств. Сплав регламентируется ГОСТ 19807-91 и характеризуется отличной пластичностью, высокой коррозионной стойкостью и хорошей деформируемостью как в горячем, так и в холодном состоянии, что обеспечивает его широкое применение в различных отраслях промышленности.
Расшифровка маркировки
Маркировка ВТ1-1 имеет следующую расшифровку:
- В — разработка Всероссийского научно-исследовательского института авиационных материалов (ВИАМ)
- Т — титановый сплав
- 1 — порядковый номер разработки
- 1 — модификация базового сплава
Данная маркировка является отечественной и не имеет прямых аналогов в зарубежных системах обозначения титановых сплавов. В системе цветовой идентификации титановый прокат марки ВТ1-1 может маркироваться отличительной окраской согласно внутренним стандартам предприятий-изготовителей.

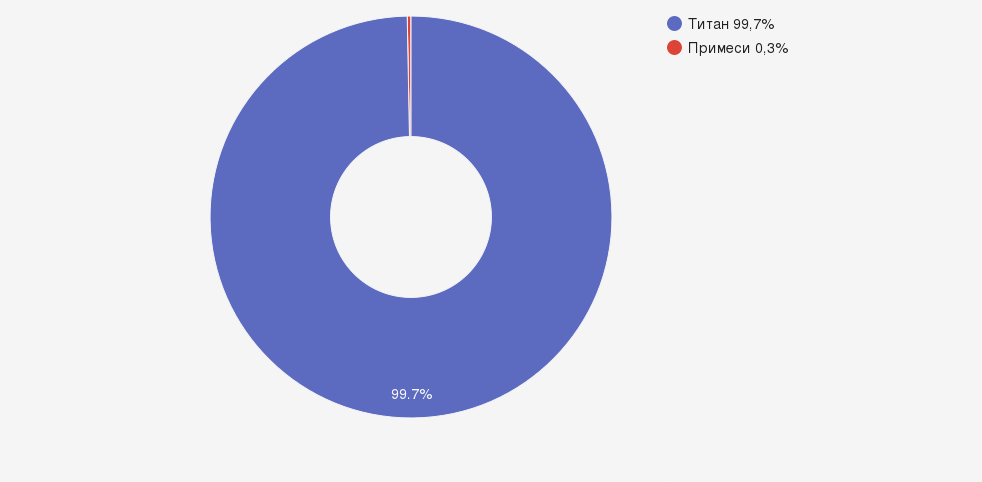

Химический состав
Согласно ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки», химический состав титанового сплава ВТ1-1 регламентируется следующими требованиями:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 99,038-99,7 (основа) | Основной элемент сплава |
| Железо (Fe) | ≤ 0,25 | Повышает прочность, но может снижать пластичность |
| Кислород (O) | ≤ 0,15 | Увеличивает прочность и твердость, снижает пластичность |
| Кремний (Si) | ≤ 0,12 | Повышает жаропрочность и сопротивление ползучести |
| Углерод (C) | ≤ 0,08 | Повышает твердость и прочность, но снижает пластичность |
| Азот (N) | ≤ 0,05 | Повышает прочность, но снижает вязкость и пластичность |
| Водород (H) | ≤ 0,012 | Вредная примесь, вызывает водородную хрупкость |
| Прочие примеси | ≤ 0,3 (суммарно) | Контролируются для обеспечения стабильности свойств |
Сплав ВТ1-1 отличается от других технических титановых сплавов (ВТ1-0 и ВТ1-00) специфическим соотношением примесей, что обеспечивает оптимальное сочетание прочности и пластичности для определенных областей применения.
Физические свойства
Титан ВТ1-1 характеризуется следующими физическими свойствами:
| Свойство | Значение |
|---|---|
| Плотность | 4,5 г/см³ |
| Температура плавления | 1668°C |
| Теплопроводность | 18,85 Вт/(м·К) |
| Удельное электрическое сопротивление | 0,55 мкОм·м |
| Коэффициент теплового расширения | 8,2·10⁻⁶ 1/°C (в интервале 20-100°C) |
| Теплоемкость | 540 Дж/(кг·К) |
| Магнитные свойства | Немагнитный материал |
| Модуль упругости | 112 ГПа |
Механические свойства
Механические характеристики титана ВТ1-1 в отожженном состоянии:
| Свойство | Значение |
|---|---|
| Предел прочности (σв) | 400-500 МПа |
| Предел текучести (σт) | 300-380 МПа |
| Относительное удлинение (δ) | 20-25% |
| Относительное сужение (ψ) | 45-55% |
| Твердость по Бринеллю | 130-160 HB |
| Ударная вязкость (KCU) | 0,6-0,8 МДж/м² |
| Коэффициент вытяжки при 20°C | 1,65-2,00 |
| Коэффициент вытяжки при 400°C | более 2,0 |
Титан ВТ1-1 обладает повышенной прочностью по сравнению с ВТ1-00, но несколько уступает ему в пластичности. Эти характеристики обеспечивают хорошую обрабатываемость давлением как в горячем, так и в холодном состоянии.
Технологические свойства
Основные технологические характеристики:
- Деформируемость — хорошо деформируется в горячем состоянии (ковка, штамповка, прокатка), а также допускает холодную штамповку изделий несложной формы
- Свариваемость — отличная, сварка производится без ограничений, не требует предварительного подогрева или последующей термообработки
- Обрабатываемость резанием — удовлетворительная, требует применения специальных режимов и инструментов
- Коррозионная стойкость — высокая стойкость к атмосферной коррозии, морской воде, органическим кислотам
- Штампуемость — хорошая, особенно при нагреве до 400°C, когда коэффициент вытяжки превышает 2,0
- Ползучесть — низкая ползучесть при длительных статических нагрузках
Термическая обработка
Для титана ВТ1-1 применяются следующие режимы термической обработки:
- Межоперационный и окончательный отжиг — проводится при температуре 550-600°C с выдержкой 10-15 минут на 1 мм толщины детали и последующим охлаждением на воздухе
- Рекристаллизационный отжиг — выполняется при температуре 650-700°C для восстановления структуры после холодной деформации
- Вакуумный отжиг — может применяться при температуре 600-650°C для удаления водорода и предотвращения водородной хрупкости
Отжиг позволяет снять внутренние напряжения, повысить пластичность материала и подготовить его к дальнейшей обработке или эксплуатации.
Особенности обработки
Ковка и горячая штамповка
Ковку титана ВТ1-1 рекомендуется производить в следующих температурных режимах:
- Начальная температура ковки: 950°C
- Конечная температура ковки: 700°C
- Ковку следует заканчивать до охлаждения металла ниже 700°C
- После ковки рекомендуется отжиг для снятия внутренних напряжений
В горячем состоянии заготовки хорошо деформируются, куются, штампуются и прокатываются, что позволяет получать изделия сложной формы.
Холодная штамповка
Штамповку деталей несложной формы из листов можно производить в холодном состоянии:
- Коэффициент вытяжки при 20°C: 1,65-2,00
- Коэффициент вытяжки при нагреве до 400°C: более 2,0
- Для сложных деталей рекомендуется межоперационный отжиг
- Возможно применение различных методов холодной штамповки: вытяжка, гибка, формовка
Сварка
Сплав ВТ1-1 обладает отличной свариваемостью:
- Сварка производится без ограничений
- Не требует предварительного подогрева
- Не требует последующей термической обработки
- Рекомендуемые методы сварки: аргонодуговая, контактная, электронно-лучевая, лазерная
- Необходима защита зоны сварки инертными газами (аргон, гелий) до охлаждения ниже 400°C
Обработка резанием
Титан ВТ1-1 имеет удовлетворительную обрабатываемость резанием, однако требует соблюдения специальных режимов:
- Использование режущего инструмента из твердых сплавов
- Пониженные скорости резания по сравнению с обработкой стали
- Обильное охлаждение СОЖ для предотвращения перегрева
- Повышенная жесткость технологической системы для минимизации вибраций
- Рекомендуется применение острозаточенного инструмента для снижения наклепа
Формы поставки
Компания "ОборонСпецСплав" предлагает различные виды полуфабрикатов из титана ВТ1-1:
| Вид продукции | Характеристики | Нормативный документ |
|---|---|---|
| Листы | Толщина от 0,3 до 10 мм | ГОСТ 22178-76 |
| Плиты | Толщина от 11 до 100 мм | ГОСТ 23755-79 |
| Прутки (круг, квадрат) | Диаметр/сторона от 8 до 150 мм | ГОСТ 26492-85 |
| Поковки | По чертежам заказчика | ГОСТ 22897-86 |
| Штамповки | По чертежам заказчика | ГОСТ 22897-86 |
| Трубы | Диаметр от 6 до 120 мм, толщина стенки от 0,5 до 10 мм | ГОСТ 24890-81 |
| Слитки | Различные размеры | ТУ предприятия-изготовителя |
Области применения
Благодаря сочетанию прочности, коррозионной стойкости и технологичности, титан ВТ1-1 находит применение в различных отраслях промышленности:
Машиностроение
- Детали насосов и компрессоров для перекачки агрессивных сред
- Элементы трубопроводной арматуры
- Корпусные детали агрегатов, работающих в коррозионно-активных средах
- Детали с повышенными требованиями к весу и коррозионной стойкости
- Крепежные элементы специального назначения
Приборостроение
- Корпуса приборов
- Детали высокоточных измерительных устройств
- Элементы навигационных систем
- Компоненты оптических приборов
- Детали и узлы точной механики
- Упругие элементы датчиков и сенсоров
Химическая промышленность
- Реакторы для агрессивных сред
- Теплообменники
- Емкости для хранения химических реактивов
- Клапаны и запорная арматура
- Детали насосов для перекачки агрессивных жидкостей
- Трубопроводы для агрессивных сред
Пищевая промышленность
- Емкости для хранения и переработки пищевых продуктов
- Детали технологического оборудования
- Теплообменные аппараты
- Трубопроводные системы
- Оборудование для переработки фруктов и овощей
Инструментальная промышленность
- Специальный инструмент для работы во взрывоопасных средах
- Искробезопасный инструмент
- Оснастка для специальных технологических процессов
- Измерительный инструмент для агрессивных сред
- Штампы для работы с коррозионно-активными материалами
Криогенная техника
- Детали оборудования, работающего при низких температурах
- Компоненты криогенных установок
- Элементы емкостей для хранения криогенных жидкостей
- Трубопроводы для криогенных систем
- Теплоизолирующие элементы
Зарубежные аналоги
Титан ВТ1-1 имеет следующие приблизительные зарубежные аналоги:
- США: ASTM Grade 3, UNS R50550
- Германия: DIN 3.7055, WNr 3.7055
- Япония: JIS TR270H
- Китай: TA3
- Международный стандарт: ISO 5832-2 Grade 3
Следует отметить, что полной идентичности между отечественными и зарубежными марками нет, могут иметься различия в допусках по химическому составу и требованиях к механическим свойствам.
Преимущества и недостатки
Преимущества титана ВТ1-1:
- Высокая коррозионная стойкость в различных агрессивных средах
- Хорошая деформируемость в горячем и холодном состоянии
- Отличная свариваемость без ограничений
- Низкая плотность (примерно в 1,7 раза легче стали)
- Немагнитность и малая теплопроводность
- Работоспособность в широком диапазоне температур
- Биологическая совместимость и нетоксичность
- Сохранение механических свойств при криогенных температурах
Недостатки титана ВТ1-1:
- Высокая стоимость по сравнению с конструкционными сталями
- Сложность обработки резанием
- Высокая химическая активность при повышенных температурах
- Склонность к поглощению газов при нагреве
- Ограниченная доступность полуфабрикатов на рынке
- Недостаточная жаропрочность при температурах выше 350°C
Сравнение с другими техническими титановыми сплавами
Для правильного выбора материала важно понимать различия между техническими титановыми сплавами:
| Параметр | ВТ1-00 | ВТ1-0 | ВТ1-1 |
|---|---|---|---|
| Содержание Ti, % | 99,58-99,9 | 99,24-99,7 | 99,038-99,7 |
| Содержание O, % макс. | 0,10 | 0,20 | 0,15 |
| Содержание Fe, % макс. | 0,15 | 0,25 | 0,25 |
| Предел прочности, МПа | 300-450 | 400-450 | 400-500 |
| Относительное удлинение, % | 25-30 | 25-27 | 20-25 |
| Основные преимущества | Высокая пластичность, криогенная стойкость | Баланс прочности и пластичности | Повышенная прочность, хорошая деформируемость |
| Типичные применения | Медицина, криогенная техника | Химическое оборудование, общее машиностроение | Машиностроение, приборостроение |
Рекомендации по механической обработке
При механической обработке титана ВТ1-1 рекомендуется соблюдать следующие правила:
- Обточка и фрезерование:
- Использовать твердосплавный инструмент групп ВК6, ВК8
- Применять пониженные скорости резания (V = 30-60 м/мин)
- Работать с повышенными подачами и глубинами резания
- Обеспечивать жесткое закрепление детали и инструмента
- Использовать обильное охлаждение СОЖ
- Сверление:
- Применять сверла с углом при вершине 118-120°
- Использовать режимы: V = 10-30 м/мин, подача 0,1-0,3 мм/об
- Периодически выводить сверло из отверстия для удаления стружки
- Обеспечивать надежное охлаждение
- Нарезание резьбы:
- Предпочтительно использовать метчики из быстрорежущих сталей с покрытием
- Применять скорости резания не более 5-8 м/мин
- Использовать специальные смазочно-охлаждающие составы
- Шлифование:
- Применять шлифовальные круги средней твердости
- Работать с пониженными скоростями для предотвращения перегрева
- Обеспечивать обильное охлаждение
- Не допускать прижогов поверхности
Особенности эксплуатации
При эксплуатации изделий из титана ВТ1-1 следует учитывать следующие особенности:
- Сплав проявляет высокую стойкость к атмосферной коррозии и не требует специальной защиты в обычных условиях
- При работе в хлорсодержащих средах возможно развитие питтинговой коррозии, что требует дополнительной защиты или контроля
- Следует избегать контакта с железосодержащими материалами в агрессивных средах для предотвращения контактной коррозии
- При эксплуатации при температурах выше 350°C возможно поглощение кислорода и водорода, что может привести к охрупчиванию материала
- Недопустимо использование хлорсодержащих растворителей для очистки титановых деталей
- При проектировании соединений необходимо учитывать возможность развития фреттинг-коррозии в условиях вибрации
Часто задаваемые вопросы
Титан ВТ1-1 оптимально подходит для изготовления деталей методом холодной штамповки благодаря хорошей деформируемости (коэффициент вытяжки 1,65-2,00 при комнатной температуре). Наиболее эффективными изделиями являются детали средней сложности, не требующие глубокой вытяжки: корпусные элементы приборов, детали крепления, элементы обшивки, фланцы, кронштейны. При нагреве до 400°C возможности штамповки расширяются, что позволяет изготавливать более сложные конфигурации. Детали из ВТ1-1 сочетают хорошую коррозионную стойкость с достаточной прочностью для большинства некритичных применений.
Да, перед сваркой титана ВТ1-1 необходима тщательная подготовка поверхности для получения качественного сварного соединения. Необходимо механически очистить поверхность от оксидных пленок на расстоянии не менее 20 мм от зоны сварки, обезжирить ацетоном или другим растворителем, не содержащим хлора. Непосредственно перед сваркой рекомендуется дополнительно протравить поверхность в растворе, содержащем фтористоводородную и азотную кислоты. После травления необходима нейтрализация и тщательная промывка в проточной воде. Это обеспечивает отсутствие загрязнений, которые могут негативно повлиять на качество сварного шва.
Титан ВТ1-1 обладает отличной коррозионной стойкостью, сопоставимой с другими техническими титановыми сплавами (ВТ1-0, ВТ1-00). Он устойчив к атмосферной коррозии, морской воде, растворам многих неорганических и органических кислот, щелочей. По сравнению с легированными титановыми сплавами (ВТ3-1, ВТ6, ВТ14 и др.), технический титан ВТ1-1 может иметь даже лучшую коррозионную стойкость в определенных средах, поскольку легирующие элементы иногда снижают коррозионную стойкость. Однако ВТ1-1 уступает легированным сплавам по прочности и жаропрочности, что необходимо учитывать при выборе материала.
Да, титан ВТ1-1 сохраняет работоспособность при криогенных температурах (до -253°C) без значительного снижения пластичности и ударной вязкости. В отличие от многих сталей, титан не имеет порога хладноломкости, что делает его подходящим материалом для криогенной техники. Однако для особо ответственных криогенных применений может быть предпочтительнее использовать титан ВТ1-00 с меньшим содержанием примесей, который обеспечивает более стабильные характеристики при сверхнизких температурах. При проектировании криогенного оборудования из титана ВТ1-1 необходимо учитывать его коэффициент теплового расширения и теплопроводность.
Срок службы изделий из титана ВТ1-1 может достигать 30-50 лет и более в зависимости от условий эксплуатации. В нейтральных средах (атмосфера, пресная и морская вода) титан ВТ1-1 практически не подвергается коррозии благодаря образованию стабильной пассивной оксидной пленки. В агрессивных средах срок службы зависит от концентрации и температуры среды. Основными факторами, ограничивающими долговечность, могут быть механический износ, эрозионное воздействие, фреттинг-коррозия в соединениях или контакт с материалами, вызывающими гальваническую коррозию. При правильном проектировании и соблюдении эксплуатационных требований титановые изделия часто служат весь срок эксплуатации оборудования.
Заключение
Титан марки ВТ1-1 представляет собой технически чистый титановый сплав с оптимальным соотношением прочностных и технологических свойств. Благодаря сочетанию повышенной прочности, хорошей деформируемости, отличной свариваемости и высокой коррозионной стойкости, сплав ВТ1-1 успешно применяется в машиностроении, приборостроении, химической промышленности и других отраслях, где требуются легкие, прочные и коррозионностойкие материалы.
Особенно эффективно использование титана ВТ1-1 для изготовления деталей методом холодной штамповки, где в полной мере реализуются его технологические преимущества. Сплав также отлично подходит для сварных конструкций, работающих в агрессивных средах и в условиях широкого диапазона температур.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ1-1, соответствующих требованиям ГОСТ 19807-91 и отраслевых стандартов. Наши специалисты готовы оказать квалифицированную помощь в выборе оптимального материала для ваших конкретных задач и обеспечить поставку в требуемых объемах и в кратчайшие сроки.
Статья подготовлена с использованием данных нормативно-технической документации ГОСТ 19807-91 и других стандартов, регламентирующих производство и применение титановых сплавов. Технические рекомендации основаны на практическом опыте специалистов компании "ОборонСпецСплав", специализирующихся на работе с титановыми сплавами различных марок.
