Титан ВТ1-0: технические характеристики, свойства и применение
Титан марки ВТ1-0 — технически чистый титановый сплав с содержанием основного элемента от 99,24% до 99,7%. Относится к категории конструкционных материалов со сбалансированным набором эксплуатационных характеристик: высокой удельной прочностью, коррозионной стойкостью в агрессивных средах, немагнитностью и биосовместимостью. Сплав ВТ1-0 регламентируется ГОСТ 19807-91 и выпускается в различных формах: листы, плиты, прутки, трубы, фольга и другие промышленные полуфабрикаты.
Расшифровка маркировки
Маркировка ВТ1-0 имеет следующую расшифровку:
- В — разработка Всероссийского научно-исследовательского института авиационных материалов (ВИАМ)
- Т — титановый сплав
- 1 — порядковый номер марки
- 0 — индекс, указывающий на модификацию базового сплава
В системе цветовой маркировки металлопроката титану ВТ1-0 соответствует белый цвет.

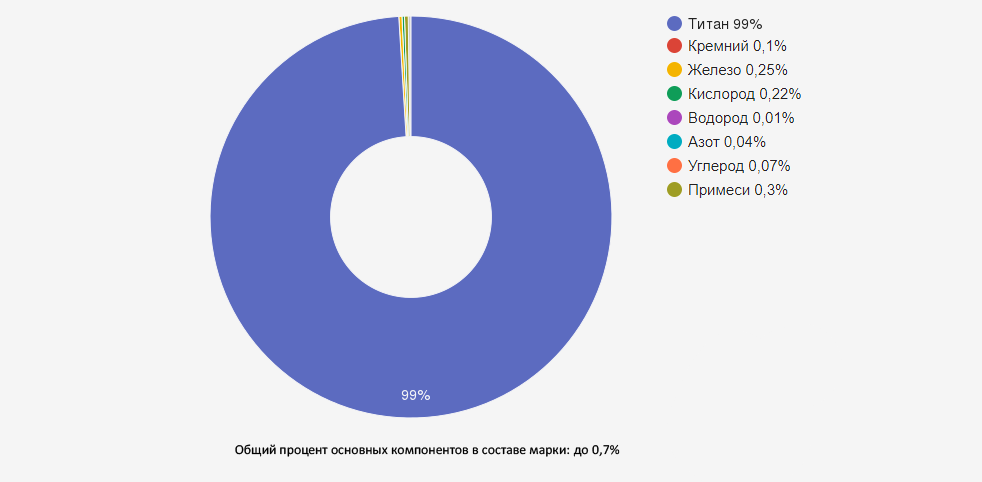

Химический состав
Согласно ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки», химический состав титана ВТ1-0 строго регламентирован:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 99,24-99,7 | Основа сплава |
| Железо (Fe) | до 0,25 | Повышает прочностные характеристики |
| Углерод (C) | до 0,07 | Увеличивает твердость, но снижает пластичность |
| Кремний (Si) | до 0,1 | Улучшает жаропрочность |
| Азот (N) | до 0,04 | Увеличивает прочность, снижает пластичность |
| Кислород (O) | до 0,2 | Способствует повышению прочности |
| Водород (H) | до 0,01 | Ограничивается из-за водородной хрупкости |
| Алюминий (Al) | до 0,7 | Повышает жаропрочность и сопротивление окислению |
| Прочие примеси | до 0,3 | Контролируются для сохранения заданных свойств |
Физические свойства
Титан ВТ1-0 обладает комплексом уникальных физических свойств:
| Параметр | Значение |
|---|---|
| Плотность | 4,5 г/см³ |
| Температура плавления | 1455-1470 °C |
| Теплопроводность | 18,85 Вт/(м·К) |
| Электрическое сопротивление | 0,55 мкОм·м |
| Коэффициент теплового расширения | 8,2·10⁻⁶ 1/°C (в интервале 20-100°C) |
| Магнитные свойства | Немагнитный материал |
Механические свойства
Механические характеристики титана ВТ1-0 в отожженном состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности (σв) | 400-450 МПа |
| Предел текучести (σт) | 300-350 МПа |
| Относительное удлинение (δ) | 25-27% |
| Относительное сужение (ψ) | 55-60% |
| Твердость по Бринеллю | 130-160 HB |
| Модуль упругости | 112 ГПа |
| Ударная вязкость | 0,7-0,9 МДж/м² |
Технологические свойства
Ключевые характеристики титана ВТ1-0:
- Коррозионная стойкость — сплав устойчив к воздействию морской воды, кислот, щелочей и других агрессивных сред благодаря образованию прочной оксидной пленки
- Высокая удельная прочность — соотношение прочности к плотности превышает многие конструкционные материалы
- Жаропрочность — сохраняет работоспособность при температурах до 350-400°C
- Криогенная стойкость — не теряет пластичности при сверхнизких температурах (до -196°C)
- Биосовместимость — материал инертен к тканям организма, что определяет его применение в медицине
- Немагнитность — не приобретает магнитных свойств под воздействием магнитных полей
Термическая обработка
Для титана ВТ1-0 применяются следующие виды термообработки:
- Отжиг — проводится при температуре 670-780°C с последующим охлаждением на воздухе. Позволяет снять внутренние напряжения, повысить пластичность материала
- Рекристаллизационный отжиг — выполняется при 800-830°C для восстановления структуры после холодной деформации
- Вакуумный отжиг — применяется для удаления водорода, который может вызывать водородную хрупкость
Особенности сварки
Титан ВТ1-0 обладает хорошей свариваемостью, но требует соблюдения специальных технологических приемов:
- Сварку следует проводить в среде защитных газов (аргон, гелий) или в вакууме для предотвращения окисления и насыщения газами
- Области сварного шва и околошовной зоны необходимо защищать от контакта с воздухом до температуры ниже 350°C
- Перед сваркой требуется тщательная очистка поверхностей от загрязнений и оксидных пленок
- Рекомендуемые методы сварки: аргонодуговая, контактная, электронно-лучевая, лазерная
- После сварки рекомендуется проведение отжига для снятия внутренних напряжений
Формы поставки
Компания "ОборонСпецСплав" предлагает различные виды металлопроката из титана ВТ1-0:
| Вид продукции | Характеристики | Нормативный документ |
|---|---|---|
| Листы и плиты | Толщина от 0,3 до 150 мм | ГОСТ 22178-76, ГОСТ 23755-79 |
| Прутки (круг, квадрат) | Диаметр от 5 до 150 мм | ГОСТ 26492-85 |
| Трубы | Диаметр от 5 до 219 мм с толщиной стенки от 0,5 до 12 мм | ГОСТ 24890-81, ГОСТ 22897-86 |
| Проволока | Диаметр от 0,2 до 12 мм | ГОСТ 27265-87 |
| Ленты и полосы | Толщина от 0,1 до 2 мм, ширина до 300 мм | ГОСТ 22178-76, ГОСТ 23755-79 |
| Фольга | Толщина от 0,05 до 0,2 мм | ГОСТ 22178-76 |
| Поковки и штамповки | По чертежам заказчика | ГОСТ 22897-86 |
Области применения
Благодаря уникальному сочетанию технологических, физических и механических свойств, титан ВТ1-0 нашел широкое применение в различных отраслях промышленности:
Химическая промышленность
- Теплообменники
- Реакторы
- Трубопроводы для агрессивных сред
- Насосное оборудование
- Фильтры и мембраны
Пищевая промышленность
- Емкости для хранения и переработки продуктов
- Дистилляционные колонны
- Оборудование молочной промышленности
- Системы фильтрации
- Варочные котлы
Медицина
- Имплантаты и протезы
- Хирургические инструменты
- Стоматологические изделия
- Медицинское оборудование
- Функциональные элементы кардиостимуляторов
Машиностроение
- Детали насосов и компрессоров
- Элементы клапанов и запорной арматуры
- Крепежные изделия
- Теплообменное оборудование
- Детали, работающие в условиях морской воды
Судостроение и морская техника
- Обшивка корпусов глубоководных аппаратов
- Гребные винты
- Детали судовых систем
- Теплообменное оборудование
- Противокоррозионная защита
Криогенная техника
- Детали систем охлаждения
- Емкости для хранения сжиженных газов
- Трубопроводы криогенных систем
- Элементы арматуры
- Конструкционные элементы криостатов
Зарубежные аналоги
Титан ВТ1-0 имеет следующие зарубежные аналоги:
- США: ASTM Grade 2, ASTM B348
- Германия: W.Nr.3.7035, DIN Ti2
- Япония: JIS TR270C, JIS TP270C
- Китай: TA2
- Международный стандарт: ISO 5832-2
Однако следует учитывать, что полной идентичности между отечественными и зарубежными марками нет, возможны различия в допусках по содержанию примесей.
Преимущества и недостатки
Преимущества титана ВТ1-0:
- Высокая коррозионная стойкость в большинстве агрессивных сред
- Низкая плотность (примерно в 1,7 раза легче стали)
- Биосовместимость и нетоксичность
- Немагнитность
- Сохранение механических свойств при криогенных температурах
- Высокая удельная прочность
- Хорошая свариваемость (при соблюдении технологии)
Недостатки титана ВТ1-0:
- Высокая стоимость по сравнению с конструкционными сталями
- Сложность механической обработки (требуются специальные режимы и инструменты)
- Ограниченная работоспособность при температурах выше 350-400°C
- Склонность к поглощению газов при высоких температурах
- Необходимость специальных мер при сварке
- Чувствительность к концентраторам напряжений при циклических нагрузках
Часто задаваемые вопросы
Нет, сварка титана требует создания защитной среды (аргон, гелий) или вакуума для предотвращения окисления и насыщения газами. Необходимо защищать не только зону сварки, но и прилегающие участки до температуры ниже 350°C. Рекомендуется использовать специализированное оборудование и привлекать квалифицированных специалистов.
В морской воде титан ВТ1-0 демонстрирует практически неограниченную стойкость. При правильной конструкции изделий и отсутствии гальванических пар с другими металлами, срок службы может составлять 50 лет и более. Это обусловлено формированием на поверхности титана стабильной пассивирующей оксидной пленки, защищающей материал от дальнейшей коррозии.
Основное отличие заключается в чистоте материала и содержании примесей. Титан ВТ1-00 содержит меньше примесей, в частности, содержание кислорода ограничено до 0,10% (против 0,20% у ВТ1-0), железа — до 0,15% (против 0,25% у ВТ1-0). За счет этого ВТ1-00 обладает несколько лучшей пластичностью, но немного уступает по прочности титану ВТ1-0.
Да, титан ВТ1-0 полностью соответствует требованиям, предъявляемым к материалам для пищевого оборудования. Он инертен к пищевым продуктам, не вступает в реакции с ними, не меняет вкус и запах продуктов. Кроме того, титан биологически инертен и не способствует развитию микроорганизмов на своей поверхности.
С повышением температуры до 350-400°C механические свойства титана ВТ1-0 изменяются несущественно. При дальнейшем повышении температуры наблюдается снижение прочности и повышение пластичности, а также активное поглощение газов из атмосферы, особенно кислорода и азота. При криогенных температурах (до -196°C и ниже) титан ВТ1-0 сохраняет пластичность, что делает его подходящим материалом для криогенной техники.
Заключение
Титан марки ВТ1-0 представляет собой технически чистый титановый сплав с уникальным сочетанием механических, физических и технологических свойств. Благодаря высокой коррозионной стойкости, низкой плотности, немагнитности и биосовместимости, он нашел широкое применение в химической, пищевой, медицинской промышленности, а также в машиностроении и судостроении.
Компания "ОборонСпецСплав" предлагает полный ассортимент металлопроката из титана ВТ1-0, соответствующего требованиям ГОСТ 19807-91 и отраслевых стандартов. Наши специалисты готовы проконсультировать вас по вопросам выбора оптимальной марки титанового сплава для ваших конкретных задач и обеспечить поставку материала в кратчайшие сроки.
При выборе титана ВТ1-0 вы получаете надежный, долговечный материал, обеспечивающий бесперебойную работу вашего оборудования даже в самых сложных условиях эксплуатации.
Информация для данной статьи подготовлена на основе нормативной документации, включая ГОСТ 19807-91, а также обобщения производственного опыта технических специалистов компании "ОборонСпецСплав", имеющих многолетний практический опыт работы с титановыми сплавами.
