Сплав SAF 2205: характеристики, применение и преимущества

SAF 2205 (UNS S32205/S31803) является современной дуплексной нержавеющей сталью, сочетающей в своей структуре примерно равные доли аустенитной и ферритной фаз. Такая двухфазная микроструктура обеспечивает уникальный комплекс механических, физических и коррозионных свойств, значительно превосходящих характеристики традиционных аустенитных нержавеющих сталей. Благодаря оптимальному балансу прочности, пластичности и исключительной коррозионной стойкости, SAF 2205 стала одним из наиболее востребованных материалов для ответственных применений в агрессивных средах.

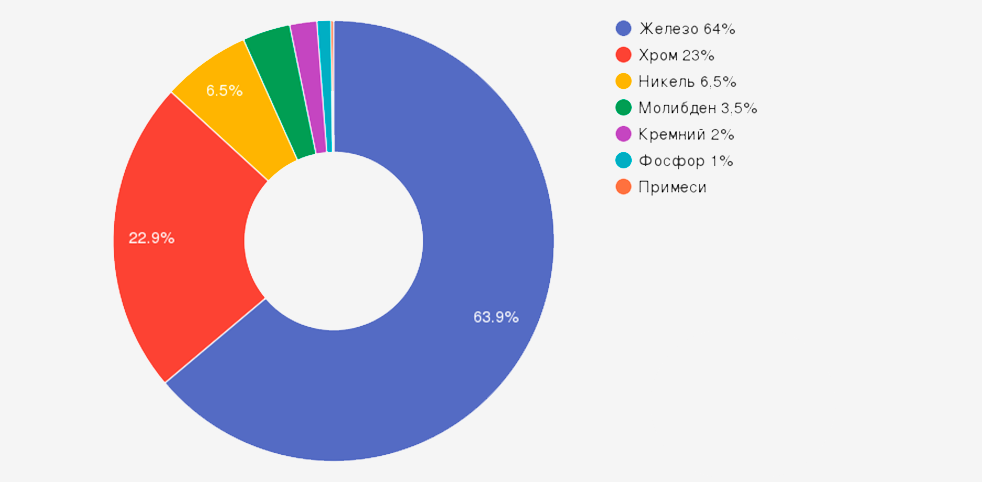

Химический состав сплава SAF 2205

Ключевой особенностью сплава SAF 2205 является тщательно сбалансированный химический состав, обеспечивающий формирование дуплексной структуры с оптимальным соотношением фаз и превосходными эксплуатационными характеристиками:

Элемент	Содержание, %	Влияние на свойства
Хром (Cr)	22,0-23,0	Обеспечивает основную коррозионную стойкость, способствует формированию ферритной фазы
Никель (Ni)	4,5-6,5	Стабилизирует аустенитную фазу, улучшает коррозионную стойкость в восстановительных средах
Молибден (Mo)	3,0-3,5	Значительно повышает стойкость к питтинговой и щелевой коррозии в хлоридсодержащих средах
Азот (N)	0,14-0,20	Усиливает аустенитную фазу, повышает прочность и коррозионную стойкость
Марганец (Mn)	≤ 2,0	Стабилизирует аустенит, улучшает горячую деформируемость
Кремний (Si)	≤ 1,0	Повышает стойкость к окислению при высоких температурах
Углерод (C)	≤ 0,03	Содержание минимизировано для предотвращения выделения карбидов и межкристаллитной коррозии
Фосфор (P)	≤ 0,035	Примесь, содержание ограничивается для сохранения пластичности
Сера (S)	≤ 0,02	Примесь, содержание минимизируется для улучшения коррозионной стойкости
Железо (Fe)	Основа	Основной компонент сплава

Важнейшей особенностью состава SAF 2205 является точно контролируемое содержание азота, который действует как мощный стабилизатор аустенита и значительно повышает коррозионную стойкость и прочностные характеристики. Именно оптимальный баланс всех элементов обеспечивает формирование микроструктуры с примерно равным соотношением аустенита и феррита (45-55% каждой фазы).

Механические свойства сплава SAF 2205

Сплав SAF 2205 обладает исключительными механическими характеристиками, значительно превосходящими свойства традиционных аустенитных нержавеющих сталей:

Характеристика	Значение	Сравнение с AISI 316L
Предел текучести (σ0,2)	≥ 450 МПа	В 2 раза выше
Временное сопротивление (σв)	620-850 МПа	На 30-40% выше
Относительное удлинение (δ)	≥ 25%	Немного ниже
Твёрдость по Бринеллю	220-270 HB	На 20-30% выше
Ударная вязкость KCV при 20°C	≥ 100 Дж/см²	Сопоставимо
Модуль упругости	200 ГПа	Аналогично

Основные преимущества механических свойств сплава SAF 2205:

• Исключительно высокая прочность, позволяющая уменьшать толщину стенок и вес конструкций
• Отличное сочетание прочности и пластичности
• Высокая ударная вязкость и сопротивление усталостному разрушению
• Хорошая абразивная износостойкость, превосходящая аустенитные стали
• Стабильность свойств в широком диапазоне температур
• Малая склонность к деформационному упрочнению, улучшающая обрабатываемость

Благодаря таким свойствам, SAF 2205 идеально подходит для изготовления высоконагруженных конструкций, работающих в агрессивных средах, где одновременно требуются высокая прочность и коррозионная стойкость.

Физические свойства сплава SAF 2205

Сплав SAF 2205 обладает следующими физическими характеристиками:

Характеристика	Значение	Сравнение с AISI 316L
Плотность	7,8 г/см³	Аналогично
Температура плавления	1400-1440°C	Аналогично
Коэффициент теплового расширения	13,0 × 10⁻⁶ K⁻¹ (20-100°C)	На 30% ниже
Теплопроводность при 20°C	17 Вт/м·K	На 20% выше
Удельное электрическое сопротивление	0,80 мкОм·м	Аналогично
Магнитная проницаемость	Ферромагнетик	В отличие от немагнитных аустенитных сталей
Температура эксплуатации	от -50°C до +300°C	Более узкий диапазон

Особенно важным преимуществом SAF 2205 является более низкий (на ~30%) коэффициент теплового расширения по сравнению с аустенитными сталями, что обеспечивает лучшую размерную стабильность и снижает термические напряжения при циклических изменениях температуры. Более высокая теплопроводность также способствует лучшему рассеиванию тепла и уменьшению термических градиентов.

Коррозионная стойкость сплава SAF 2205

Исключительная коррозионная стойкость является главным преимуществом сплава SAF 2205. Этот материал демонстрирует высокую устойчивость к различным видам коррозии:

Питтинговая и щелевая коррозия

SAF 2205 обладает очень высоким показателем PRE (Pitting Resistance Equivalent) более 35, что значительно превышает значения для стандартных аустенитных нержавеющих сталей (AISI 316L имеет PRE около 24). Это обеспечивает превосходную стойкость к питтинговой и щелевой коррозии в хлоридсодержащих средах, включая морскую воду. Сплав сохраняет устойчивость даже при повышенных температурах и высоких концентрациях хлоридов.

Коррозионное растрескивание под напряжением

Благодаря дуплексной структуре, SAF 2205 обладает исключительной стойкостью к коррозионному растрескиванию под напряжением в хлоридсодержащих средах, значительно превосходя в этом аустенитные нержавеющие стали. Это свойство особенно важно для оборудования, работающего в условиях нагрузок в морской воде, растворах хлоридов или других агрессивных средах.

Межкристаллитная коррозия

Благодаря низкому содержанию углерода и контролируемому содержанию азота, SAF 2205 обладает высокой стойкостью к межкристаллитной коррозии даже после сварки или термического воздействия. При правильном выполнении термической обработки и сварки, сплав практически не подвержен сенсибилизации.

Общая коррозия

Сплав SAF 2205 демонстрирует превосходную стойкость к общей коррозии в различных агрессивных средах:

• Морская вода и соленые растворы
• Минеральные кислоты средних концентраций
• Органические кислоты
• Щелочи различных концентраций
• Загрязненные промышленные среды
• Нефтепродукты с содержанием сероводорода

Эрозионная и кавитационная стойкость

Благодаря более высокой твердости и прочности по сравнению с аустенитными сталями, SAF 2205 обладает улучшенной стойкостью к эрозионному и кавитационному износу, что делает его идеальным материалом для гидравлических компонентов, работающих в условиях высоких скоростей потока и перепадов давления.

Такая всесторонняя коррозионная стойкость делает сплав SAF 2205 оптимальным выбором для агрессивных сред, где обычные нержавеющие стали не обеспечивают достаточной долговечности, но при этом применение более дорогостоящих сплавов экономически неоправданно.

Термическая обработка и сварка сплава SAF 2205

Термическая обработка и сварка сплава SAF 2205 требуют соблюдения определенных рекомендаций для сохранения оптимального баланса фаз и коррозионной стойкости.

Термическая обработка

Отжиг

Отжиг проводится при температуре 1020-1100°C с последующим быстрым охлаждением в воде или на воздухе. Эта операция обеспечивает формирование оптимального соотношения аустенитной и ферритной фаз (примерно 50/50), растворение нежелательных выделений и максимальную коррозионную стойкость.

Термообработка после холодной деформации

После значительной холодной деформации рекомендуется проведение отжига при 1020-1100°C для восстановления оптимальной структуры и свойств. Промежуточные отжиги могут потребоваться при деформации свыше 15-20%.

Температурные ограничения

Следует избегать длительной выдержки сплава в диапазоне температур 300-1000°C, поскольку это может привести к выделению нежелательных фаз (сигма-фаза, хи-фаза, альфа-штрих фаза, нитриды), которые ухудшают механические свойства и коррозионную стойкость.

Особенности сварки

SAF 2205 обладает хорошей свариваемостью при соблюдении определенных рекомендаций:

• Применимы все основные методы сварки: TIG (GTAW), MIG (GMAW), дуговая сварка покрытыми электродами (SMAW), сварка под флюсом (SAW)
• Следует использовать присадочные материалы с повышенным содержанием никеля по сравнению с основным металлом для обеспечения правильного баланса фаз в сварном шве
• Рекомендуемые присадочные материалы: ER2209, E2209
• Тепловложение должно контролироваться в диапазоне 0,5-2,5 кДж/мм
• Максимальная межпроходная температура не должна превышать 150°C
• Следует избегать слишком быстрого или слишком медленного охлаждения сварного шва
• Для сварных соединений, работающих в особо агрессивных средах, может рекомендоваться послесварочная термическая обработка (отжиг)

При соблюдении этих рекомендаций, сварные соединения из SAF 2205 обеспечивают высокую прочность и коррозионную стойкость, сопоставимую с основным металлом.

Обрабатываемость и технологичность сплава SAF 2205

Сплав SAF 2205 поддается различным видам обработки, но имеет некоторые особенности по сравнению с традиционными нержавеющими сталями:

Механическая обработка резанием

Из-за высокой прочности и твердости, обрабатываемость резанием SAF 2205 требует особого подхода:

• Рекомендуется использовать инструменты из твердых сплавов с покрытием
• Скорости резания должны быть на 20-30% ниже, чем для аустенитных нержавеющих сталей
• Требуется повышенная жесткость системы станок-приспособление-инструмент-деталь
• Рекомендуется использование обильного охлаждения
• Дуплексные стали образуют более короткую стружку по сравнению с аустенитными, что упрощает процесс обработки

Холодная деформация

Сплав обладает хорошей способностью к холодной деформации, но требует больших усилий из-за высокого предела текучести:

• Для операций штамповки, гибки и вытяжки требуется оборудование повышенной мощности
• Пружинение при гибке значительно выше, чем у аустенитных сталей
• При значительных степенях деформации (более 15-20%) рекомендуется проведение промежуточных отжигов
• Сплав имеет меньшую склонность к деформационному упрочнению по сравнению с аустенитными сталями

Горячая деформация

Горячую деформацию SAF 2205 рекомендуется проводить в температурном диапазоне 950-1150°C. После горячей деформации необходима термическая обработка (отжиг) для восстановления оптимальной структуры и свойств.

Финишная обработка

Сплав хорошо поддается полированию, травлению и другим видам финишной обработки поверхности, что важно для применений, где требуется высокое качество поверхности.

При соблюдении рекомендаций по обработке, из сплава SAF 2205 могут быть изготовлены изделия сложной формы с высокой точностью размеров и качеством поверхности.

Формы поставки сплава SAF 2205

Компания "ОборонСпецСплав" предлагает сплав SAF 2205 в различных формах поставки:

• Листовой прокат — толщина от 0,5 до 100 мм, размеры листов до 2000×6000 мм
• Сортовой прокат — круги, квадраты, шестигранники диаметром/размером от 4 до 250 мм
• Трубы бесшовные — диаметр от 6 до 219 мм с различной толщиной стенки
• Трубы сварные — диаметр от 10 до 2000 мм с различной толщиной стенки
• Фитинги и фланцы — отводы, тройники, переходы, фланцы различных типоразмеров
• Полосы — толщина от 0,5 до 10 мм, ширина до 600 мм
• Проволока — диаметр от 0,5 до 10 мм
• Поковки и штамповки — по чертежам заказчика
• Сварочные материалы — проволока и электроды для сварки SAF 2205

Поставка осуществляется в следующих состояниях:

• После горячей прокатки
• После холодной прокатки
• После отжига (стандартная термообработка для большинства применений)
• С различной отделкой поверхности (шлифованная, полированная, травленая, матовая)

Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам.

Области применения сплава SAF 2205

Благодаря уникальному сочетанию высокой прочности и исключительной коррозионной стойкости, сплав SAF 2205 находит широкое применение в различных отраслях промышленности:

Нефтегазовая промышленность

• Трубопроводы для транспортировки кислых нефтяных и газовых сред
• Теплообменники и технологические емкости
• Сепараторы и скрубберы
• Насосно-компрессорные трубы
• Оборудование для морских нефтедобывающих платформ

Химическая промышленность

• Реакторы для агрессивных химических процессов
• Емкости для хранения кислот и хлоридсодержащих растворов
• Трубопроводы для транспортировки агрессивных сред
• Теплообменное оборудование
• Фильтры и центрифуги

Целлюлозно-бумажная промышленность

• Варочные котлы и дигестеры
• Оборудование для отбеливания целлюлозы
• Баки для хранения химикатов
• Скрубберы для очистки газов
• Оборудование для регенерации химикатов

Морская и прибрежная инфраструктура

• Системы трубопроводов морской воды
• Оборудование для опреснения воды
• Насосы и клапаны для морской воды
• Конструкционные элементы мостов и причалов
• Оборудование для аквакультуры

Пищевая и фармацевтическая промышленность

• Реакторы и емкости для высококоррозионных продуктов
• Оборудование для производства уксуса и соусов
• Системы хранения и транспортировки растворов солей
• Компоненты стерилизационного оборудования
• Теплообменники и испарители

Энергетика

• Системы очистки дымовых газов
• Трубопроводы для геотермальных установок
• Компоненты установок десульфуризации
• Теплообменники для агрессивных сред

Строительство и архитектура

• Конструкционные элементы в прибрежных и морских сооружениях
• Мостовые конструкции в агрессивных средах
• Крепежные элементы для конструкций, подверженных коррозии
• Перегородки и ограждения в химических производствах

Сплав SAF 2205 также успешно применяется в других отраслях, где требуется сочетание высокой прочности и коррозионной стойкости при разумной стоимости материала.

Российские и зарубежные аналоги сплава SAF 2205

Для удобства выбора материала при проектировании и в целях импортозамещения, ниже приведены российские и зарубежные аналоги сплава SAF 2205:

Страна	Стандарт	Марка	Примечание
Россия	ГОСТ	03Х22Н6М2	Наиболее близкий аналог
Россия	ГОСТ	03Х22Н6Т	Аналог с титаном вместо молибдена
США	UNS	S31803 / S32205	Стандартные обозначения
Германия	DIN	1.4462 (X2CrNiMoN22-5-3)	Полный аналог
Франция	AFNOR	Z2CND22-05-Az	Полный аналог
Великобритания	BS	318S13	Полный аналог
Япония	JIS	SUS 329J3L	Близкий аналог
Италия	UNI	X2CrNiMoN22-5-3	Полный аналог
Швеция	SS	2377	Полный аналог

Также существуют другие дуплексные стали со схожими характеристиками:

• SAF 2304 (UNS S32304) — экономно-легированная дуплексная сталь с меньшим содержанием молибдена
• SAF 2507 (UNS S32750) — супердуплексная сталь с повышенной коррозионной стойкостью
• PREN 4462 — вариант сплава с улучшенной обрабатываемостью
• Outokumpu 2205 — коммерческий аналог с аналогичными свойствами
• Sandvik SAF 2205 — оригинальный сплав производства Sandvik

При выборе аналога сплава SAF 2205 следует учитывать не только химический состав, но и специфические требования к коррозионной стойкости и механическим свойствам для конкретного применения. В ответственных конструкциях рекомендуется проводить дополнительные испытания выбранного материала.

Вопросы и ответы о сплаве SAF 2205

Почему SAF 2205 превосходит аустенитные нержавеющие стали в хлоридсодержащих средах?

Превосходство SAF 2205 над аустенитными сталями в хлоридсодержащих средах обусловлено несколькими факторами: высокое содержание хрома (22-23%) и молибдена (3-3,5%) в сочетании с азотом (0,14-0,20%) обеспечивает высокий показатель PRE (Pitting Resistance Equivalent) > 35, что значительно выше, чем у AISI 316L (PRE около 24); дуплексная структура с примерно равным соотношением феррита и аустенита делает сплав менее склонным к коррозионному растрескиванию под напряжением, характерному для аустенитных сталей; наличие феррита, обогащенного хромом, обеспечивает дополнительную защиту от питтинговой коррозии; более высокая прочность позволяет противостоять механическим повреждениям защитного оксидного слоя. Эти особенности делают SAF 2205 идеальным материалом для морских сред, растворов солей и других хлоридсодержащих сред.

Каковы ограничения по температуре применения SAF 2205?

Оптимальный диапазон рабочих температур для SAF 2205 составляет от -50°C до +300°C. При температурах выше 300°C начинается риск образования хрупкой альфа-штрих фазы (охрупчивание 475°C), а при длительной выдержке выше 600°C возможно выделение хрупкой сигма-фазы и других интерметаллидных соединений, приводящих к существенной деградации механических свойств и коррозионной стойкости. При температурах ниже -50°C возможно некоторое снижение ударной вязкости, особенно для сварных соединений, хотя в большинстве случаев материал сохраняет достаточную вязкость для безопасной эксплуатации. Для применений вне указанного диапазона температур рекомендуется использовать специализированные сплавы, например, аустенитные стали для криогенных температур или жаропрочные сплавы для высокотемпературных применений.

Как влияет соотношение фаз на свойства сплава SAF 2205?

Оптимальное соотношение феррита и аустенита в SAF 2205 составляет примерно 50/50 (допустимый диапазон 40-60% феррита). Отклонение от этого баланса может существенно влиять на свойства: избыток феррита (>60%) повышает склонность к охрупчиванию и снижает коррозионную стойкость, особенно в сварных соединениях; избыток аустенита (<40% феррита) снижает прочность и стойкость к коррозионному растрескиванию под напряжением; оптимальный баланс фаз обеспечивает наилучшее сочетание механических свойств и коррозионной стойкости. Соотношение фаз зависит от химического состава и термической обработки, поэтому важно соблюдать рекомендованные режимы сварки и термообработки для сохранения оптимальной структуры.

Можно ли использовать SAF 2205 для пар трения и в условиях абразивного износа?

Хотя SAF 2205 не является специализированным износостойким материалом, его более высокая твердость и прочность по сравнению с аустенитными сталями обеспечивают лучшую стойкость к абразивному и эрозионному износу. Сплав может успешно применяться в условиях умеренного износа, особенно если ключевым требованием является сочетание износостойкости с коррозионной стойкостью. В парах трения SAF 2205 показывает удовлетворительные результаты при работе с полимерными материалами или в паре с более твердыми материалами. Однако для условий интенсивного абразивного или адгезионного износа рекомендуется использовать специализированные износостойкие материалы, такие как Nitronic 60, наплавки на основе кобальта или композиты с карбидами вольфрама. В некоторых случаях возможно применение поверхностного упрочнения SAF 2205 методами азотирования или карбонитрирования.

Какие особенности следует учитывать при проектировании конструкций из SAF 2205?

При проектировании конструкций из SAF 2205 необходимо учитывать следующие особенности: более высокая прочность позволяет уменьшить толщину стенок и вес конструкций на 30-40% по сравнению с аустенитными сталями; меньший коэффициент теплового расширения снижает термические напряжения при изменениях температуры; ферромагнитные свойства могут влиять на работу магнитных клапанов и датчиков; при сварке необходимо обеспечивать контролируемое тепловложение для сохранения оптимального баланса фаз; для соединений с углеродистыми сталями необходимо учитывать риск гальванической коррозии; при работе в средах с сероводородом необходимо соблюдать ограничения по напряжениям; для сложных геометрических форм следует учитывать более высокий коэффициент пружинения при холодной формовке. Профессиональное проектирование с учетом этих факторов обеспечивает создание надежных, долговечных и экономичных конструкций из SAF 2205.

Заключение

Сплав SAF 2205 представляет собой современный конструкционный материал, который благодаря уникальной дуплексной структуре обеспечивает превосходное сочетание механической прочности, коррозионной стойкости и экономической эффективности. Этот сплав значительно превосходит традиционные аустенитные нержавеющие стали по стойкости к питтинговой коррозии, коррозионному растрескиванию под напряжением и общей коррозии в хлоридсодержащих средах, одновременно обладая вдвое более высоким пределом текучести.

Такие характеристики делают SAF 2205 оптимальным выбором для множества ответственных применений в нефтегазовой, химической, целлюлозно-бумажной промышленности, морской и прибрежной инфраструктуре, где требуется длительная и надежная работа оборудования в агрессивных условиях.

Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава SAF 2205 и его отечественных аналогов, включая листы, трубы, сортовой прокат и готовые изделия по чертежам заказчика. Наши технические специалисты обеспечивают профессиональную поддержку при выборе материалов и разработке технологий для конкретных условий эксплуатации.

Статья подготовлена на основе технических спецификаций производителей сплавов, международных стандартов ASTM A240, ASTM A789, ASTM A790, научных исследований и практического опыта применения дуплексных нержавеющих сталей в различных отраслях промышленности. Использованы данные лабораторных коррозионных испытаний, проведенных в исследовательском центре компании "ОборонСпецСплав".
