Сплав Incoloy 800H: характеристики, применение и преимущества

Incoloy 800H представляет собой высоколегированный никелево-железный сплав с аустенитной структурой, разработанный специально для эксплуатации в условиях экстремально высоких температур и агрессивных сред. Благодаря уникальному химическому составу и строго контролируемой микроструктуре, этот материал обеспечивает исключительную жаропрочность, стойкость к окислению, коррозионную стойкость и длительную прочность при повышенных температурах, что делает его незаменимым в ряде высокотемпературных промышленных применений.

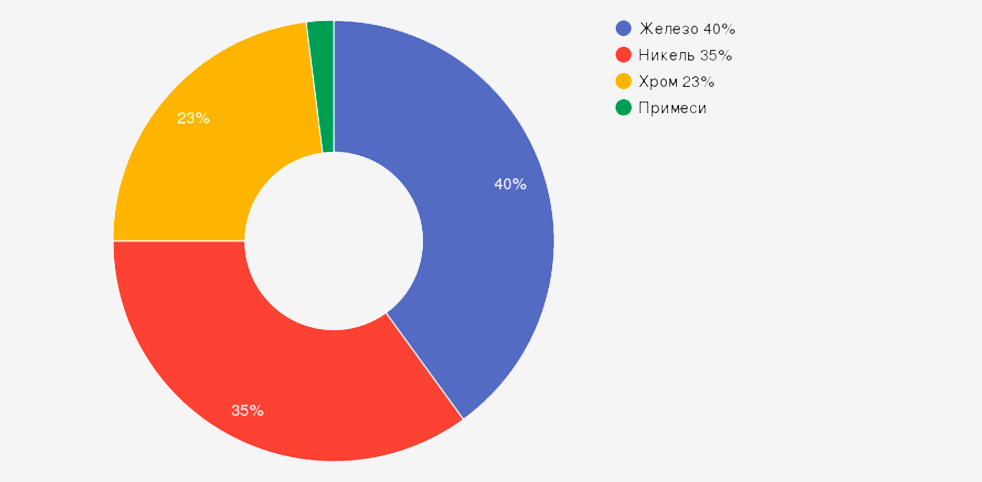

Химический состав сплава Incoloy 800H

Отличительной особенностью сплава Incoloy 800H является тщательно сбалансированный химический состав с высоким содержанием никеля и хрома, а также строго контролируемым содержанием углерода. Именно такой состав обеспечивает уникальные жаропрочные и коррозионные свойства материала:

Элемент	Содержание, %	Влияние на свойства
Никель (Ni)	30,0-35,0	Обеспечивает стабильность аустенитной структуры, повышает коррозионную стойкость и жаропрочность
Хром (Cr)	19,0-23,0	Формирует защитную оксидную пленку, обеспечивающую стойкость к окислению и коррозии
Железо (Fe)	≥ 39,5	Основа сплава, снижает стоимость по сравнению с чисто никелевыми сплавами
Углерод (C)	0,05-0,10	Повышенное содержание (по сравнению с 800) для улучшения жаропрочности и ползучести
Алюминий (Al)	0,15-0,60 (Al+Ti)	Способствует образованию защитной оксидной пленки, улучшает стойкость к окислению
Титан (Ti)	0,15-0,60 (Al+Ti)	Улучшает жаропрочность и коррозионную стойкость
Марганец (Mn)	≤ 1,5	Улучшает горячую обрабатываемость
Кремний (Si)	≤ 1,0	Повышает стойкость к окислению и жаростойкость
Медь (Cu)	≤ 0,75	Улучшает стойкость к некоторым видам коррозии
Сера (S)	≤ 0,015	Примесь, содержание минимизируется
Фосфор (P)	≤ 0,045	Примесь, содержание ограничивается

Особенностью сплава Incoloy 800H по сравнению с базовым сплавом Incoloy 800 является более высокое содержание углерода (0,05-0,10% против 0,05% макс.) и более крупное зерно, что значительно улучшает сопротивление ползучести и длительную прочность при высоких температурах.

Механические свойства сплава Incoloy 800H

Сплав Incoloy 800H обладает следующими механическими характеристиками:

Характеристика	При комнатной температуре	При 650°C	При 850°C
Предел текучести (σ0,2)	170-240 МПа	130-150 МПа	90-110 МПа
Временное сопротивление (σв)	480-530 МПа	350-380 МПа	165-195 МПа
Относительное удлинение (δ)	30-35%	32-38%	40-50%
Твёрдость по Бринеллю	140-180 HB	-	-
Модуль упругости	196 ГПа	160 ГПа	140 ГПа

Ключевые преимущества механических свойств сплава Incoloy 800H:

• Сохранение прочностных характеристик при длительной эксплуатации при температурах до 1000°C
• Высокая устойчивость к ползучести при повышенных температурах
• Отличная прочность при циклических термических нагрузках
• Хорошая пластичность, облегчающая обработку и формовку
• Сохранение вязкости даже после длительной высокотемпературной эксплуатации
• Устойчивость к термической усталости
• Стабильность размеров при циклических изменениях температуры

Физические свойства сплава Incoloy 800H

Сплав Incoloy 800H обладает следующими физическими характеристиками:

Характеристика	Значение
Плотность	7,94 г/см³
Интервал плавления	1357-1385°C
Коэффициент теплового расширения	14,4 × 10⁻⁶ K⁻¹ (20-100°C)
Теплопроводность при 20°C	11,5 Вт/м·K
Электрическое сопротивление	0,989 мкОм·м
Относительная магнитная проницаемость	1,014 (немагнитный)
Температура эксплуатации	от -100°C до +1100°C

Благодаря своим физическим свойствам, сплав Incoloy 800H особенно эффективен для применений, требующих сочетания высокотемпературной прочности, стойкости к окислению и коррозии, а также стабильности размеров.

Коррозионная стойкость и устойчивость к окислению

Сплав Incoloy 800H отличается превосходной стойкостью к различным видам коррозии и окисления:

Устойчивость к высокотемпературному окислению

Благодаря образованию плотной защитной оксидной пленки, обогащенной хромом и алюминием, сплав Incoloy 800H демонстрирует исключительную стойкость к окислению на воздухе и в других окислительных средах при температурах до 1100°C. Это делает его идеальным для применений, связанных с длительным воздействием высоких температур.

Устойчивость к науглероживанию и азотированию

Incoloy 800H обладает хорошей стойкостью к науглероживанию и азотированию в углеродсодержащих и азотсодержащих средах при повышенных температурах. Эта характеристика особенно важна для нефтехимической промышленности и установок термической обработки.

Коррозионная стойкость

Сплав проявляет высокую устойчивость к следующим видам коррозии:

• Общая коррозия в окислительных и восстановительных средах
• Межкристаллитная коррозия
• Питтинговая коррозия
• Коррозионное растрескивание под напряжением
• Высокотемпературная коррозия в присутствии серы и ванадия

Такая высокая коррозионная стойкость обеспечивает долговечность и надежность изделий из Incoloy 800H в самых агрессивных условиях эксплуатации.

Особенности термической обработки

Для достижения оптимальных свойств, сплав Incoloy 800H проходит следующие виды термической обработки:

Отжиг

Стандартная термическая обработка для Incoloy 800H включает нагрев до 1150-1175°C с выдержкой, достаточной для полного прогрева, и последующим охлаждением на воздухе или в воде. Эта процедура обеспечивает получение крупного зерна и гомогенной структуры, оптимальной для высокотемпературной эксплуатации и сопротивления ползучести.

Стабилизирующий отжиг

Для некоторых применений может проводиться дополнительный стабилизирующий отжиг при температуре 900-950°C для снятия напряжений и стабилизации структуры перед высокотемпературной эксплуатацией.

Особенности сварки

Incoloy 800H обладает хорошей свариваемостью при соблюдении следующих рекомендаций:

• Использование сварочных материалов соответствующего состава (Inconel 82, Inconel 617 или аналогичные)
• Сварка может выполняться методами TIG, MIG, плазменной или дуговой сварки
• Предварительный подогрев обычно не требуется
• Послесварочная термическая обработка рекомендуется для снятия остаточных напряжений и получения оптимальных высокотемпературных свойств
• Для максимальной коррозионной стойкости рекомендуется пассивация сварных соединений

Обрабатываемость и технологичность

При работе со сплавом Incoloy 800H следует учитывать следующие технологические особенности:

Механическая обработка

Сплав Incoloy 800H обладает умеренной обрабатываемостью, характерной для аустенитных сплавов:

• Рекомендуется использовать инструменты из быстрорежущей стали или твердых сплавов
• Скорости резания должны быть на 30-40% ниже, чем для углеродистых сталей
• Необходимо обеспечивать жесткое крепление заготовки и минимальный вылет инструмента
• Требуется эффективное охлаждение в процессе обработки
• При сверлении и нарезании резьбы рекомендуется использовать более низкие скорости

Горячая и холодная деформация

Incoloy 800H хорошо поддается горячей и холодной деформации с соблюдением следующих условий:

• Оптимальная температура горячей обработки составляет 950-1175°C
• После горячей обработки рекомендуется быстрое охлаждение для сохранения коррозионной стойкости
• Холодная деформация требует значительных усилий из-за высокого коэффициента упрочнения
• После холодной деформации свыше 15% рекомендуется отжиг для восстановления свойств

При соблюдении рекомендованных режимов обработки, сплав Incoloy 800H может быть изготовлен в виде широкого спектра изделий, от тонкостенных труб до массивных поковок.

Формы поставки сплава Incoloy 800H

Компания "ОборонСпецСплав" предлагает сплав Incoloy 800H в различных формах поставки:

• Листовой прокат — толщина от 0,5 до 50 мм, размеры листов до 2000×6000 мм
• Круглый прокат — диаметр от 5 до 300 мм
• Трубы бесшовные — диаметр от 8 до 219 мм с различной толщиной стенки
• Трубы сварные — диаметр от 10 до 610 мм с различной толщиной стенки
• Фитинги — отводы, тройники, переходы, фланцы различных типоразмеров
• Полосы — толщина от 0,5 до 10 мм, ширина до 600 мм
• Проволока — диаметр от 0,3 до 8 мм
• Поковки — по чертежам заказчика
• Сварочные материалы — проволока и электроды

Поставка осуществляется в следующих состояниях:

• После отжига (стандартная термообработка для большинства применений)
• После стабилизирующего отжига (для специальных высокотемпературных применений)
• С различной отделкой поверхности (шлифованная, полированная, травленая)

Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам ASTM B409, ASTM B407, ASTM B408 и ASME SB-409/407/408.

Области применения сплава Incoloy 800H

Благодаря уникальному сочетанию жаропрочности, коррозионной стойкости и устойчивости к окислению, сплав Incoloy 800H находит широкое применение в различных отраслях промышленности:

Нефтехимическая промышленность

• Трубы змеевиков печей пиролиза этилена
• Реакторы риформинга
• Теплообменники для высокотемпературных процессов
• Компоненты установок крекинга и каталитического риформинга
• Детали факельных систем

Энергетика

• Трубы пароперегревателей и промежуточных пароперегревателей
• Компоненты газовых турбин
• Элементы атомных реакторов
• Оборудование угольной газификации
• Детали для солнечных электростанций

Химическая промышленность

• Реакторы для производства азотной кислоты
• Оборудование для сернокислотных производств
• Компоненты печей и реакторов в химических процессах
• Трубопроводы для агрессивных сред при высоких температурах

Металлургия

• Компоненты термических печей и оборудования
• Корзины и поддоны для термообработки
• Реторты для процессов вакуумной термообработки
• Элементы печей непрерывного отжига

Аэрокосмическая промышленность

• Компоненты выхлопных систем
• Детали газотурбинных двигателей
• Элементы теплообменников

Сплав Incoloy 800H также используется в других областях, где требуется сочетание высокотемпературной прочности и коррозионной стойкости, включая системы производства водорода, установки для сжигания отходов и системы утилизации тепла.

Преимущества сплава Incoloy 800H по сравнению с аналогами

Сплав Incoloy 800H обладает рядом преимуществ по сравнению с другими жаропрочными и коррозионностойкими материалами:

По сравнению с аустенитными нержавеющими сталями (304H, 316H, 321H)

• Значительно более высокая жаропрочность и сопротивление ползучести при температурах выше 600°C
• Лучшая устойчивость к циклическим термическим нагрузкам
• Повышенная стойкость к окислению при высоких температурах
• Более низкий коэффициент теплового расширения, обеспечивающий лучшую стабильность размеров

По сравнению с базовым сплавом Incoloy 800

• Более высокое содержание углерода и контролируемый размер зерна, обеспечивающие лучшую жаропрочность
• Повышенная устойчивость к ползучести при температурах выше 550°C
• Более высокая длительная прочность при длительных сроках эксплуатации
• Лучшие характеристики в условиях циклических изменений температуры

По сравнению с никелевыми сплавами (Inconel 600, Inconel 625)

• Более низкая стоимость при сохранении хороших высокотемпературных свойств
• Лучшая устойчивость к науглероживанию в некоторых средах
• Стабильнее при циклических изменениях температуры

Благодаря таким преимуществам, сплав Incoloy 800H становится оптимальным выбором для многих высокотемпературных применений с точки зрения соотношения стоимости и эксплуатационных характеристик.

Российские и зарубежные аналоги сплава Incoloy 800H

Для удобства выбора материала при проектировании и в целях возможного импортозамещения, ниже приведены российские и зарубежные аналоги сплава Incoloy 800H в различных системах стандартизации:

Страна	Стандарт	Марка	Примечание
Россия	ГОСТ	08Х15Н35М7Г7Ф2МС	Близкий аналог по жаропрочным свойствам
Россия	ГОСТ	08Х16Н9М2	Частичный аналог для менее жестких условий эксплуатации
Россия	ТУ	ХН32Т (ЭИ670)	Применяется для аналогичных высокотемпературных применений
США	UNS	N08810	Полный аналог Incoloy 800H
США	ASTM	ASTM B407/B408/B409	Стандарты на изделия из сплава
Германия	DIN	1.4958 (X6NiCrNbCe32-27)	Полный аналог
Франция	AFNOR	Z6NCT32-27	Полный аналог
Япония	JIS	NCF 800H	Полный аналог
Великобритания	BS	NA15	Полный аналог
Китай	GB	GH3030	Близкий аналог
Индия	IS	Alloy 800H	Соответствует международным спецификациям

Также стоит отметить сплавы с близкими характеристиками, которые в определенных условиях могут заменять Incoloy 800H:

• Incoloy 800 — базовый сплав с более низким содержанием углерода, подходит для менее жестких температурных режимов
• Incoloy 800HT — модификация с более строгим контролем содержания алюминия и титана для улучшенных свойств
• Inconel 601 — аналогичный жаропрочный сплав с повышенной стойкостью к окислению
• ХН60ВТ (ЭИ868) — российский сплав, применяемый для аналогичных высокотемпературных условий

При выборе заменителя для сплава Incoloy 800H следует учитывать не только химический состав, но и микроструктуру материала, в частности, размер зерна, который критически влияет на сопротивление ползучести при высоких температурах. Для ответственных применений рекомендуется проводить дополнительные испытания на жаропрочность и коррозионную стойкость в условиях, соответствующих реальной эксплуатации.

Компания "ОборонСпецСплав" предлагает как оригинальный сплав Incoloy 800H, так и его российские аналоги, позволяя выбрать оптимальный материал с учетом конкретных требований к эксплуатации, сроков поставки и экономических факторов.

Вопросы и ответы о сплаве Incoloy 800H

Какова основная разница между сплавами Incoloy 800, 800H и 800HT?

Основное различие состоит в содержании углерода и размере зерна: Incoloy 800 содержит до 0,05% углерода без строгого контроля размера зерна; Incoloy 800H содержит 0,05-0,10% углерода с контролируемым крупным зерном (ASTM размер 5 или крупнее); Incoloy 800HT содержит 0,06-0,10% углерода, контролируемый размер зерна и дополнительно контролируемое содержание алюминия и титана. Эти различия определяют повышение жаропрочных свойств и сопротивления ползучести в ряду 800 → 800H → 800HT.

Требуется ли специальная термообработка изделий из Incoloy 800H после сварки?

Хотя сплав Incoloy 800H может эксплуатироваться после сварки без термообработки, для достижения оптимальных высокотемпературных свойств рекомендуется проведение послесварочной термообработки. Типичный режим включает нагрев до 1150-1175°C с выдержкой и последующим охлаждением на воздухе. Эта обработка восстанавливает структуру материала в зоне термического влияния и обеспечивает максимальную жаропрочность и коррозионную стойкость сварного соединения. Для некоторых применений допустимо проведение только низкотемпературного отпуска для снятия остаточных напряжений (700-750°C).

Каков типичный срок службы оборудования из Incoloy 800H при максимальных рабочих температурах?

При правильном проектировании и эксплуатации, оборудование из Incoloy 800H может надежно работать в течение 100 000-150 000 часов (11-17 лет непрерывной эксплуатации) при температурах до 850°C и 50 000-80 000 часов (5,5-9 лет) при температурах до 950°C. Конкретный срок службы зависит от фактических условий эксплуатации, включая параметры нагружения, цикличность, агрессивность среды и другие факторы. Для ответственных применений рекомендуется проводить периодический неразрушающий контроль и оценку остаточного ресурса.

Можно ли использовать Incoloy 800H в сероводородсодержащих средах?

Incoloy 800H демонстрирует хорошую устойчивость к сульфидной коррозии и сульфидному растрескиванию под напряжением при умеренных температурах. Однако при высоких температурах (выше 400-450°C) в средах с высоким содержанием сероводорода может происходить интенсивная сульфидная коррозия. Для таких условий может потребоваться дополнительная защита поверхности или рассмотрение альтернативных материалов с более высоким содержанием хрома и молибдена. При проектировании оборудования для сероводородсодержащих сред необходимо учитывать конкретные условия эксплуатации и проводить специализированные тесты на коррозионную стойкость.

Какие преимущества дает крупное зерно в структуре Incoloy 800H?

Контролируемая крупнозернистая структура (ASTM размер зерна 5 или крупнее) является ключевой особенностью сплава Incoloy 800H, обеспечивающей его превосходные высокотемпературные свойства. Крупное зерно дает следующие преимущества: значительно повышает сопротивление ползучести при высоких температурах за счет снижения скорости диффузионных процессов; улучшает длительную прочность при температурах выше 550°C; снижает склонность к зернограничному проскальзыванию; повышает стабильность структуры при длительной эксплуатации при повышенных температурах; улучшает устойчивость к термической усталости. Эти особенности делают Incoloy 800H идеальным материалом для длительной эксплуатации при высоких температурах.

Заключение

Сплав Incoloy 800H представляет собой высокотехнологичный никелево-железный материал, разработанный специально для эксплуатации в экстремальных условиях высоких температур и агрессивных сред. Благодаря оптимальному химическому составу, контролируемой микроструктуре и уникальным свойствам, этот сплав обеспечивает надежную работу критически важного оборудования в течение десятилетий.

Ключевые преимущества Incoloy 800H — исключительная жаропрочность, превосходная стойкость к окислению и коррозии, а также стабильность структуры при длительной высокотемпературной эксплуатации — делают его незаменимым материалом для нефтехимической, энергетической, химической и металлургической промышленности.

Компания "ОборонСпецСплав" предлагает широкий ассортимент изделий из сплава Incoloy 800H, произведенных в соответствии с международными стандартами и сопровождаемых полным комплектом документации. Наши специалисты готовы предоставить профессиональную консультацию по подбору оптимального материала для конкретных условий эксплуатации.

Информация для данной статьи подготовлена на основе стандартов ASTM B409/B407/B408, технических спецификаций Special Metals Corporation и результатов испытаний, проведенных лабораторией высокотемпературных материалов компании "ОборонСпецСплав". В работе использованы данные о фактической эксплуатации оборудования из сплава Incoloy 800H в различных отраслях промышленности за период более 25 лет.
