Сталь AISI 431: характеристики, применение и преимущества

Сталь марки AISI 431 является высококачественной коррозионностойкой сталью мартенситно-ферритного класса с повышенным содержанием хрома и никеля. Благодаря оптимальному сочетанию легирующих элементов, данный сплав обладает исключительными механическими и эксплуатационными характеристиками, сочетая высокую прочность, твердость и коррозионную стойкость, что делает его незаменимым в различных отраслях промышленности.

Химический состав стали AISI 431

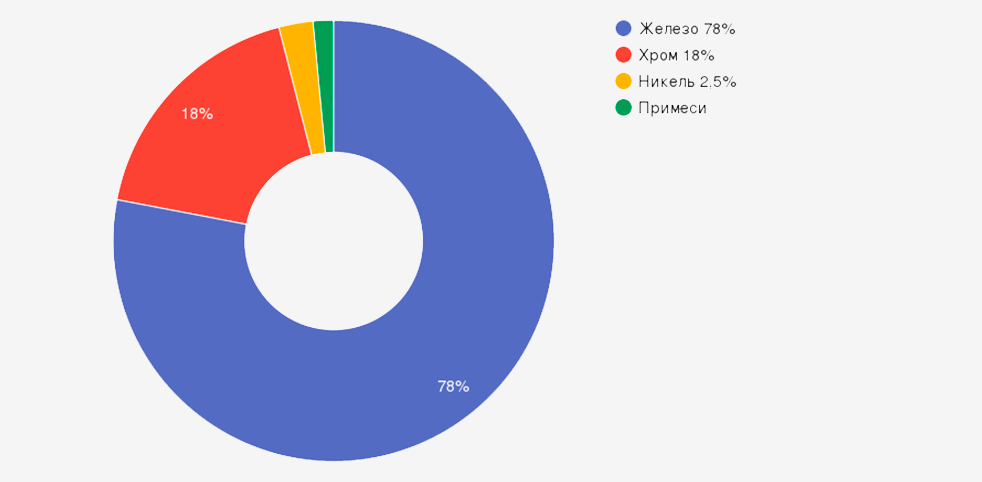

Ключевыми легирующими элементами стали AISI 431 являются хром, обеспечивающий коррозионную стойкость, и никель, улучшающий механические свойства и структуру. Полный химический состав согласно международному стандарту включает следующие элементы:

Благодаря такому сбалансированному химическому составу, сталь AISI 431 обеспечивает формирование мартенситно-ферритной структуры с оптимальным сочетанием прочности, пластичности и коррозионной стойкости.

Механические свойства стали AISI 431

Сталь AISI 431 отличается высокими показателями механических свойств, которые могут значительно варьироваться в зависимости от термической обработки:

Ключевые преимущества механических свойств стали AISI 431:

• Высокий предел прочности и текучести при сохранении хорошей пластичности
• Отличная износостойкость и сопротивление абразивному износу
• Хорошая усталостная прочность при циклических нагрузках
• Сохранение стабильных механических свойств при повышенных температурах до 400°C
• Возможность регулирования механических свойств путем термической обработки
• Магнитные свойства, что отличает её от аустенитных нержавеющих сталей

Термообработка стали AISI 431

Для достижения оптимальных свойств сталь AISI 431 подвергается различным видам термической обработки:

Отжиг

Проводится при температуре 750-820°C с последующим медленным охлаждением. Целью отжига является снижение твердости для улучшения обрабатываемости, снятие внутренних напряжений и повышение пластичности. После отжига структура представляет собой феррит с карбидами.

Закалка

Основной вид термообработки для стали AISI 431. Проводится при нагреве до 1000-1050°C с последующим охлаждением в масле или на воздухе. В результате закалки формируется мартенситная структура с объемно-центрированной кубической решеткой, обеспечивающая высокую прочность и твердость.

Отпуск

После закалки сталь подвергается отпуску для снятия внутренних напряжений и достижения оптимального сочетания прочности, твердости и вязкости. В зависимости от требуемых свойств применяются различные режимы отпуска:

• Низкий отпуск (200-300°C) — для максимальной прочности и твердости
• Средний отпуск (400-550°C) — для сбалансированного сочетания прочности и вязкости
• Высокий отпуск (550-650°C) — для оптимальной коррозионной стойкости и вязкости

Особенности сварки

Сталь AISI 431 обладает удовлетворительной свариваемостью, однако требует соблюдения специальных технологических приемов:

• Предварительный подогрев до 200-300°C для предотвращения образования холодных трещин
• Использование электродов с аналогичным или повышенным содержанием хрома и никеля
• Контроль тепловложения для минимизации зоны термического влияния
• Послесварочная термообработка (отпуск при 650-700°C) для снятия напряжений и восстановления коррозионной стойкости

Физические свойства стали AISI 431

Сталь AISI 431 обладает следующими физическими характеристиками:

Благодаря своим физическим свойствам, сталь AISI 431 обеспечивает стабильную работу изделий в широком диапазоне температур и условий эксплуатации.

Особенности использования стали AISI 431

При работе со сталью AISI 431 следует учитывать её специфические эксплуатационные характеристики:

Коррозионная стойкость

Сталь AISI 431 демонстрирует высокую устойчивость к следующим видам коррозионного воздействия:

• Атмосферная коррозия в различных климатических условиях, включая морской климат
• Окисление при повышенных температурах до 800°C
• Воздействие слабых растворов кислот, щелочей и солей
• Кавитационная коррозия и эрозионное воздействие

Однако следует избегать применения в средах с высоким содержанием хлоридов, концентрированных кислот и сильных окислителей без дополнительной защиты поверхности.

Технологичность обработки

Особенности обработки стали AISI 431 включают:

• Удовлетворительная обрабатываемость резанием в отожженном состоянии
• Повышенный износ инструмента при обработке в закаленном состоянии
• Возможность полирования до высокого класса чистоты поверхности
• Удовлетворительная свариваемость при соблюдении технологических требований
• Возможность холодной деформации в отожженном состоянии

Ограничения и рекомендации

При проектировании и эксплуатации изделий из стали AISI 431 необходимо учитывать:

• Максимальная рабочая температура для длительной эксплуатации не должна превышать 400°C
• При эксплуатации в хлоридсодержащих средах рекомендуется использовать дополнительную защиту поверхности
• Для достижения максимальной коррозионной стойкости необходимо проводить высокий отпуск после закалки
• При сварке следует обязательно проводить послесварочную термообработку для восстановления коррозионной стойкости

Формы поставки стали AISI 431

Компания "ОборонСпецСплав" предлагает сталь AISI 431 в различных формах поставки:

• Сортовой прокат — круги, квадраты, шестигранники диаметром/размером от 5 до 300 мм
• Листовой прокат — толщина от 0,8 до 50 мм, размеры листов до 2000×6000 мм
• Трубы — диаметром от 10 до 273 мм с различной толщиной стенки
• Полосы — толщина от 0,8 до 30 мм, ширина до 500 мм
• Проволока — диаметр от 0,5 до 10 мм
• Поковки — по чертежам заказчика
• Штамповки — по чертежам заказчика
• Калиброванный прокат — с повышенной точностью размеров

Поставка осуществляется в различных состояниях обработки:

• После прокатки
• После отжига (для улучшения обрабатываемости)
• После закалки и отпуска (для достижения заданных механических свойств)
• С различной отделкой поверхности (шлифованная, полированная, травленая)

Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам.

Области применения стали AISI 431

Благодаря уникальному сочетанию высокой прочности, коррозионной стойкости и технологичности, сталь AISI 431 находит широкое применение в различных отраслях промышленности:

Авиационная промышленность

• Детали шасси
• Валы и оси
• Крепежные элементы
• Компоненты системы управления

Машиностроение

• Высоконагруженные валы и оси
• Детали насосов и компрессоров
• Пружины и упругие элементы
• Компоненты трансмиссий
• Детали трубопроводной арматуры

Нефтегазовая промышленность

• Детали запорной и регулирующей арматуры
• Компоненты насосного оборудования
• Элементы буровых установок
• Оборудование для добычи и переработки нефти и газа

Химическая промышленность

• Печная арматура
• Теплообменники
• Контейнеры для агрессивных сред
• Детали клапанов и вентилей

Морское и судовое оборудование

• Валы гребных винтов
• Компоненты рулевых механизмов
• Детали насосов забортной воды
• Крепежные элементы для морских сооружений

Медицинская и фармацевтическая промышленность

• Хирургические инструменты
• Компоненты медицинского оборудования
• Детали оборудования для производства лекарств
• Имплантаты и протезы

Благодаря высокой прочности, износостойкости и хорошей обрабатываемости, сталь AISI 431 также применяется для изготовления различных инструментов, режущих элементов и измерительных приборов, работающих в агрессивных средах.

Российские и зарубежные аналоги стали AISI 431

Для удобства выбора материала приводим сравнительную таблицу аналогов стали AISI 431 в различных системах стандартизации:

При замене стали AISI 431 на аналоги следует обращать внимание на незначительные различия в химическом составе, которые могут влиять на механические свойства и коррозионную стойкость.

Вопросы и ответы о стали AISI 431

Чем отличается сталь AISI 431 от других коррозионностойких сталей?

Сталь AISI 431 отличается от других нержавеющих сталей сбалансированным сочетанием прочности, твердости и коррозионной стойкости. По сравнению с аустенитными сталями (например, AISI 304), она обладает более высокой прочностью, твердостью и ферромагнитными свойствами, но несколько уступает в пластичности и коррозионной стойкости. По сравнению с ферритными сталями (например, AISI 430), AISI 431 имеет лучшие механические характеристики благодаря мартенситной структуре и добавлению никеля. От классических мартенситных сталей (например, AISI 420) она отличается повышенной коррозионной стойкостью и пластичностью за счет наличия никеля и титана в составе.

Какова максимальная температура эксплуатации изделий из стали AISI 431?

Для сохранения механических свойств рекомендуемая максимальная температура длительной эксплуатации стали AISI 431 составляет около 400°C. При более высоких температурах происходит постепенное снижение прочности и твердости. Кратковременно сталь сохраняет работоспособность до 550-600°C. Что касается коррозионной стойкости и окалинообразования, то сталь AISI 431 устойчива к окислению на воздухе до температур порядка 800°C, после чего начинается интенсивное окалинообразование. Для работы при более высоких температурах рекомендуется использовать специализированные жаропрочные сплавы.

Почему сталь AISI 431 часто используется в морском и судовом оборудовании?

Сталь AISI 431 получила широкое применение в морском и судовом оборудовании благодаря нескольким факторам: высокая коррозионная стойкость в атмосфере с повышенным содержанием хлоридов (морской климат); хорошая стойкость к питтинговой коррозии (точечной коррозии, характерной для морской среды); высокая прочность и износостойкость, необходимые для нагруженных деталей судовых механизмов; устойчивость к кавитационному разрушению, что критично для деталей гребных винтов и насосов; магнитные свойства, которые могут быть полезны в некоторых судовых системах; сочетание коррозионной стойкости с экономической эффективностью по сравнению с более дорогими сплавами с высоким содержанием никеля.

Как влияет титан на свойства стали AISI 431?

Титан в составе стали AISI 431 выполняет несколько важных функций: стабилизирует структуру, предотвращая выделение карбидов хрома на границах зерен, что повышает коррозионную стойкость, особенно после сварки или теплового воздействия; образует мелкодисперсные карбиды и нитриды титана, улучшающие зерновую структуру и механические свойства; способствует улучшению свариваемости, снижая риск образования горячих трещин; повышает жаропрочность и сопротивление ползучести при повышенных температурах; увеличивает устойчивость к межкристаллитной коррозии. Содержание титана в стали AISI 431 ограничено до 0,2%, что является оптимальным для достижения указанных эффектов без ухудшения других свойств.

Какой режим термообработки рекомендуется для достижения оптимального сочетания прочности и коррозионной стойкости стали AISI 431?

Для достижения оптимального сочетания прочности и коррозионной стойкости стали AISI 431 рекомендуется следующий режим термообработки: закалка с нагревом до 1020-1050°C с выдержкой для полного прогрева и растворения карбидов, затем охлаждение в масле; последующий высокий отпуск при температуре 580-620°C с выдержкой 1-2 часа и охлаждением на воздухе. Такой режим обеспечивает твердость 30-35 HRC при хорошей вязкости и максимальной коррозионной стойкости. Важно отметить, что для деталей сложной конфигурации или больших размеров могут потребоваться корректировки режима термообработки для предотвращения деформаций и образования трещин. Двойной отпуск может дополнительно улучшить структуру и свойства.

Заключение

Сталь AISI 431 представляет собой высококачественный материал, сочетающий превосходную прочность, коррозионную стойкость и технологичность. Эти характеристики делают её оптимальным выбором для ответственных деталей и конструкций, работающих в агрессивных средах и при повышенных нагрузках.

Компания "ОборонСпецСплав" поставляет сталь AISI 431 высокого качества в различных формах с полным комплектом сопроводительной документации и технической поддержкой.

Данные для статьи получены на основе стандартов ASTM A276, ГОСТ 5632-72 и результатов испытаний, проведенных исследовательской лабораторией компании "ОборонСпецСплав" на образцах стали после различных режимов термической обработки в условиях имитации агрессивных сред.
