Сталь AISI 420: характеристики, применение и преимущества

Сталь марки AISI 420 — это высококачественная мартенситная коррозионностойкая сталь с повышенным содержанием хрома (12-14%) и углерода (0,35-0,44%). Благодаря такому составу и специфической кристаллической структуре, данный сплав обладает исключительным сочетанием высокой прочности, твердости и коррозионной стойкости, что делает его незаменимым материалом для изготовления ответственных деталей в различных отраслях промышленности.

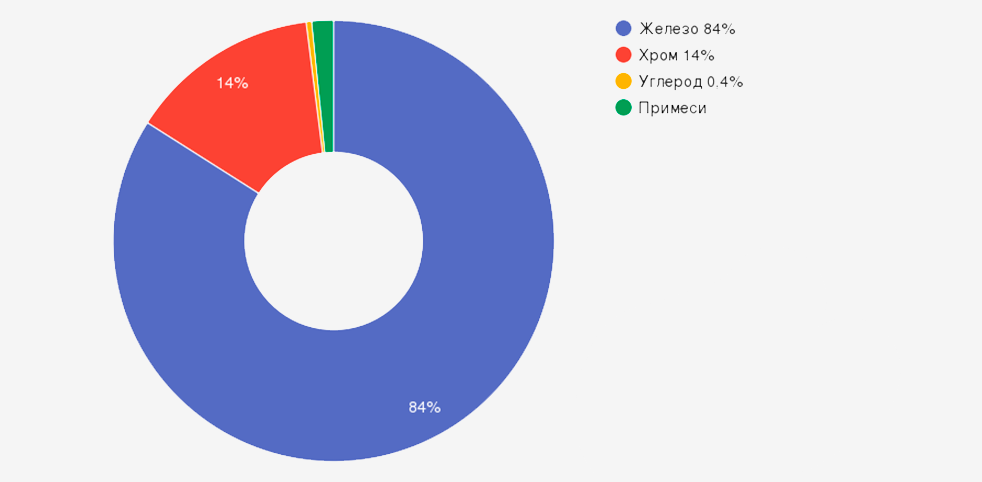

Химический состав стали AISI 420

Ключевыми элементами, определяющими свойства стали AISI 420, являются хром и углерод. Хром обеспечивает коррозионную стойкость, а повышенное содержание углерода — возможность значительного упрочнения при термической обработке. Полный химический состав согласно международному стандарту включает:

Такой сбалансированный химический состав обеспечивает формирование мартенситной структуры с тетрагональной кристаллической решеткой при термической обработке, что является основой уникальных свойств стали AISI 420.

Механические свойства стали AISI 420

Сталь AISI 420 отличается высокими показателями механических свойств, особенно после термической обработки. Ниже представлены базовые механические характеристики в различных состояниях:

Ключевые преимущества механических свойств стали AISI 420:

• Исключительно высокая твердость после закалки (до 58 HRC)
• Превосходная износостойкость и стойкость к абразивному воздействию
• Высокая усталостная прочность при циклических нагрузках
• Хорошая прочность при повышенных температурах (до 450-500°C)
• Возможность регулирования механических свойств в широком диапазоне путем выбора режимов термической обработки
• Хорошие упругие свойства, что позволяет использовать сталь для изготовления пружин и рессор

Термообработка стали AISI 420

Благодаря особенностям химического состава, сталь AISI 420 отлично поддается различным видам термической обработки, что позволяет значительно изменять её свойства в зависимости от требований к готовым изделиям:

Отжиг

Проводится при температуре 760-830°C с последующим медленным охлаждением. Цель отжига — снижение твердости для улучшения обрабатываемости, снятие внутренних напряжений и повышение пластичности. После отжига структура представляет собой феррит и карбиды хрома.

Закалка

Является основным видом термообработки для стали AISI 420. Производится при нагреве до 1030-1050°C с последующим охлаждением в масле или на воздухе. В результате закалки формируется мартенситная структура с тетрагональной кристаллической решеткой, обеспечивающая высокую твердость (до 58 HRC) и прочность.

Отпуск

Проводится после закалки для снятия внутренних напряжений и достижения оптимального сочетания твердости, прочности и вязкости. В зависимости от требуемых свойств применяются различные режимы отпуска:

• Низкий отпуск (150-250°C) — максимальная твердость и износостойкость при сохранении высокой прочности
• Средний отпуск (350-500°C) — сбалансированное сочетание прочности, твердости и вязкости
• Высокий отпуск (550-650°C) — повышенная вязкость при умеренной прочности и твердости

Ковка

Сталь AISI 420 имеет хорошую ковкость при нагреве до 1000-1150°C. Для изделий сложной формы рекомендуется начинать ковку при верхнем пределе температурного диапазона и заканчивать не ниже 800°C, после чего проводить медленное охлаждение для предотвращения образования трещин.

Особенности сварки

Сталь AISI 420 имеет ограниченную свариваемость из-за высокого содержания углерода, которое способствует образованию закалочных структур и повышает риск возникновения холодных трещин. При необходимости сварки требуется:

• Предварительный подогрев до 250-300°C
• Использование специальных электродов с низким содержанием водорода
• Послесварочная термообработка (отжиг или высокий отпуск)
• Контроль режимов сварки для минимизации зоны термического влияния

Однако в большинстве случаев не рекомендуется использовать сталь AISI 420 для изготовления сварных конструкций, предпочтительнее применять низкоуглеродистые коррозионностойкие стали типа AISI 410 или AISI 430.

Физические свойства стали AISI 420

Сталь AISI 420 обладает следующими физическими характеристиками:

Благодаря мартенситной структуре, сталь AISI 420 обладает ферромагнитными свойствами, что может быть использовано в конструкциях, требующих сочетания коррозионной стойкости и магнитных характеристик.

Особенности использования стали AISI 420

При работе со сталью AISI 420 следует учитывать её специфические эксплуатационные характеристики:

Коррозионная стойкость

Сталь AISI 420 демонстрирует хорошую устойчивость к следующим видам коррозионного воздействия:

• Атмосферная коррозия в различных климатических условиях
• Окисление при повышенных температурах до 600-650°C
• Воздействие слабых растворов кислот, щелочей и солей
• Пресная вода и пар

Однако следует избегать применения в средах с высоким содержанием хлоридов, концентрированных кислот и сильных окислителей без дополнительной защиты поверхности.

Технологичность обработки

Особенности обработки стали AISI 420 включают:

• Хорошая обрабатываемость резанием в отожженном состоянии
• Повышенный износ инструмента при обработке в закаленном состоянии
• Возможность шлифования и полирования до высокого класса чистоты поверхности
• Ограниченная холодная деформация из-за высокой прочности
• Склонность к образованию закалочных трещин при неправильной термической обработке

Ограничения и рекомендации

При проектировании и эксплуатации изделий из стали AISI 420 необходимо учитывать:

• Повышенную хрупкость в закаленном состоянии, требующую проведения отпуска перед эксплуатацией
• Не рекомендуется для сварных конструкций из-за склонности к образованию холодных трещин
• Возможное снижение коррозионной стойкости при высокотемпературном отпуске из-за выделения карбидов хрома
• Необходимость защиты поверхности при обработке абразивными материалами для сохранения коррозионной стойкости

Формы поставки стали AISI 420

Компания "ОборонСпецСплав" предлагает сталь AISI 420 в различных формах поставки:

• Сортовой прокат — круги, квадраты, шестигранники диаметром/размером от 5 до 250 мм
• Листовой прокат — толщина от 0,5 до 100 мм, размеры листов до 2000×6000 мм
• Трубы — диаметром от 10 до 273 мм с различной толщиной стенки
• Полосы — толщина от 0,5 до 50 мм, ширина до 500 мм
• Проволока — диаметр от 0,3 до 10 мм
• Ленты — толщина от 0,05 до 3 мм, ширина до 400 мм
• Поковки и штамповки — по чертежам заказчика
• Калиброванная сталь — с высокой точностью размеров и качеством поверхности

Поставка осуществляется в различных состояниях:

• После прокатки
• После отжига (для улучшения обрабатываемости)
• После закалки и отпуска (для достижения заданных механических свойств)
• С различной отделкой поверхности (матовая, шлифованная, полированная)

Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам.

Области применения стали AISI 420

Благодаря уникальному сочетанию прочности, твердости, износостойкости и коррозионной стойкости, сталь AISI 420 широко применяется в различных отраслях промышленности:

Инструментальное производство

• Режущий инструмент для работы с неметаллическими материалами
• Хирургические и медицинские инструменты
• Ножи и лезвия для пищевой промышленности
• Штампы и пресс-формы для полимерных материалов

Машиностроение

• Детали, работающие в условиях повышенного износа и умеренной коррозии
• Валы и оси высоконагруженных механизмов
• Подшипники для работы в агрессивных средах
• Пружины и упругие элементы для повышенных температур
• Измерительный инструмент и калибры

Нефтегазовая промышленность

• Детали запорной и регулирующей арматуры
• Компоненты насосов и компрессоров
• Оборудование для бурения скважин
• Инструмент для ремонтных работ

Химическая промышленность

• Печная арматура
• Элементы теплообменников
• Контейнеры для агрессивных сред
• Детали клапанов и вентилей

Фармацевтическая и пищевая промышленность

• Технологическое оборудование
• Измельчители и смесители
• Высококачественные кухонные ножи
• Оборудование для дозирования и фасовки

Медицинская техника

• Скальпели и хирургические ножи
• Стоматологические инструменты
• Элементы медицинских имплантатов
• Компоненты диагностического оборудования

Благодаря возможности полирования до зеркального блеска и высокой коррозионной стойкости, сталь AISI 420 также используется в декоративных целях для изготовления архитектурных элементов, деталей интерьера и предметов домашнего обихода премиум-класса.

Российские и зарубежные аналоги стали AISI 420

Для удобства выбора материала приводим сравнительную таблицу аналогов стали AISI 420 в различных системах стандартизации:

При замене стали AISI 420 на аналоги следует обращать внимание на содержание углерода, которое может варьироваться в зависимости от стандарта и влиять на механические свойства и свариваемость материала.

Вопросы и ответы о стали AISI 420

Какое основное отличие стали AISI 420 от других коррозионностойких сталей?

Основное отличие AISI 420 от других нержавеющих сталей — высокое содержание углерода (0,35-0,44%), которое обеспечивает возможность значительного упрочнения при термической обработке. Это позволяет достичь исключительно высокой твердости (до 58 HRC) и износостойкости при сохранении хорошей коррозионной стойкости. В отличие от аустенитных нержавеющих сталей (например, AISI 304), сталь AISI 420 обладает магнитными свойствами и более высокой прочностью, но меньшей пластичностью и коррозионной стойкостью.

Почему AISI 420 не рекомендуется для сварных конструкций?

Сталь AISI 420 имеет ограниченную свариваемость из-за высокого содержания углерода, которое приводит к образованию мартенситной структуры в зоне термического влияния при охлаждении сварного шва. Это вызывает появление высоких внутренних напряжений и повышает риск образования холодных трещин. Кроме того, при сварке возможно выделение карбидов хрома на границах зерен, что снижает коррозионную стойкость материала. Для сварных конструкций предпочтительнее использовать низкоуглеродистые коррозионностойкие стали, например, AISI 410 или AISI 304.

Какой режим термообработки оптимален для достижения максимальной твердости стали AISI 420?

Для достижения максимальной твердости стали AISI 420 рекомендуется следующий режим термообработки: закалка с нагревом до 1030-1050°C с выдержкой для полного прогрева, затем охлаждение в масле; последующий низкий отпуск при температуре 150-200°C с выдержкой 1-2 часа и охлаждением на воздухе. Такой режим обеспечивает твердость 54-58 HRC при сохранении достаточной вязкости для предотвращения хрупкого разрушения. Важно отметить, что конкретные параметры термообработки могут варьироваться в зависимости от размеров и конфигурации изделия.

Можно ли использовать сталь AISI 420 для изделий, контактирующих с морской водой?

Сталь AISI 420 имеет ограниченную устойчивость к коррозии в морской воде из-за высокого содержания хлоридов, которые могут вызывать питтинговую коррозию и коррозионное растрескивание под напряжением. Для длительной эксплуатации в морской воде рекомендуется использовать стали с более высоким содержанием хрома и молибдена, например, AISI 316 или дуплексные нержавеющие стали. Если все же необходимо использовать AISI 420 в таких условиях, рекомендуется применять дополнительную защиту поверхности (гальванические покрытия, лакокрасочные материалы) и регулярно контролировать состояние изделий.

Как влияет температура отпуска на механические свойства стали AISI 420?

Температура отпуска оказывает значительное влияние на механические свойства стали AISI 420: с повышением температуры отпуска от 150°C до 650°C твердость и прочность постепенно снижаются, а пластичность и вязкость увеличиваются. При низком отпуске (150-250°C) сохраняется высокая твердость (50-55 HRC) при минимальном повышении вязкости. Средний отпуск (350-500°C) обеспечивает сбалансированное сочетание свойств с твердостью 40-48 HRC и умеренной вязкостью. Высокий отпуск (550-650°C) значительно повышает вязкость, но снижает твердость до 30-40 HRC. Важно отметить, что в диапазоне температур 450-550°C возможно проявление отпускной хрупкости, поэтому этот интервал рекомендуется по возможности избегать.

Заключение

Сталь AISI 420 представляет собой высококачественный материал, сочетающий высокую прочность, твердость, износостойкость и хорошую коррозионную стойкость. Благодаря возможности значительного упрочнения при термической обработке, этот сплав становится оптимальным выбором для изготовления ответственных деталей, работающих в условиях повышенного износа, ударных нагрузок и воздействия слабоагрессивных сред.

Широкий спектр применения — от медицинских инструментов до деталей промышленного оборудования — подтверждает универсальность и надежность стали AISI 420. Возможность регулирования свойств путем термической обработки позволяет адаптировать характеристики материала под конкретные требования эксплуатации.

Компания "ОборонСпецСплав" предлагает полный ассортимент проката из стали AISI 420 и её отечественных аналогов с гарантированным качеством и полным комплектом сопроводительной документации. Наши технические специалисты готовы предоставить профессиональную консультацию по выбору оптимального материала и режимов его обработки для обеспечения максимального срока службы изделий в конкретных условиях эксплуатации.

Данная статья подготовлена коллективом металлургов-исследователей компании "ОборонСпецСплав" с использованием официальной документации стандартов ASTM A276, ГОСТ 5632-72, а также результатов собственных лабораторных испытаний термически обработанных образцов из стали AISI 420 на коррозионную стойкость и механические свойства в различных эксплуатационных условиях.
