AISI 310S: жаропрочная сталь для экстремальных температур

AISI 310S представляет собой высоколегированную аустенитную нержавеющую сталь с повышенным содержанием хрома и никеля, специально разработанную для работы при высоких температурах. Обозначение "S" указывает на низкое содержание углерода (≤0,08%), что обеспечивает улучшенную свариваемость и исключает сенсибилизацию. Эта сталь стала эталоном жаропрочности среди нержавеющих сталей аустенитного класса.

Химический состав и структурные особенности

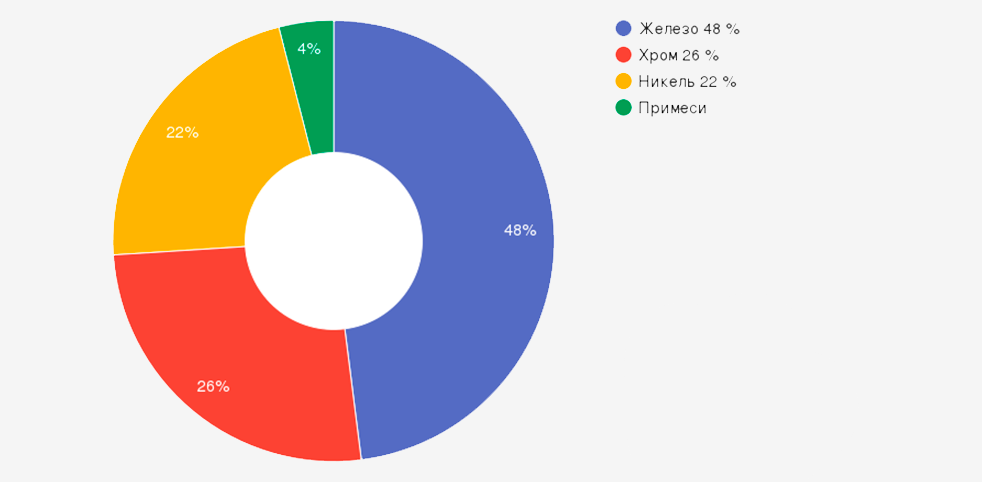

Высокое содержание легирующих элементов обеспечивает AISI 310S уникальные жаропрочные свойства:

Элемент	Содержание, %	Влияние на свойства стали
Хром (Cr)	24-26	Обеспечивает жаростойкость и коррозионную стойкость при высоких температурах
Никель (Ni)	19-22	Стабилизирует аустенитную структуру при высоких температурах, повышает жаропрочность
Железо (Fe)	основа (48-52)	Основа сплава, формирует металлическую матрицу
Марганец (Mn)	≤2,0	Повышает растворимость азота, улучшает обрабатываемость
Кремний (Si)	≤1,5	Повышает жаростойкость, улучшает сопротивление окислению
Углерод (C)	≤0,08	Контролируется на низком уровне для предотвращения карбидообразования
Фосфор (P)	≤0,045	Вредная примесь, строго ограничивается
Сера (S)	≤0,03	Снижает пластичность при высоких температурах
Азот (N)	≤0,25	Может быть добавлен для повышения прочности

Структурные характеристики

• Стабильная аустенитная структура до температур 1200°C
• Крупнозернистая структура после высокотемпературного воздействия
• Отсутствие карбидных выделений при правильной термообработке
• Размер зерна: ASTM 3-6 (в зависимости от обработки)

Отличия от базовой марки AISI 310

• Пониженное содержание углерода (≤0,08% против ≤0,25%)
• Улучшенная свариваемость
• Повышенная стойкость к межкристаллитной коррозии
• Более высокая пластичность

Механические и физические свойства

AISI 310S демонстрирует выдающиеся свойства при повышенных температурах:

• Предел прочности: 500-550 МПа (при 20°C)
• Условный предел текучести: 210-240 МПа
• Относительное удлинение: 35-40%
• Ударная вязкость: 150-180 Дж/см²
• Твердость: HB 170-200
• Модуль упругости: 190 ГПа
• Плотность: 7,98 г/см³
• Температура плавления: 1400-1450°C
• Теплопроводность: 14,2 Вт/(м·К)
• Коэффициент теплового расширения: 14,4×10⁻⁶/°C

Высокотемпературные характеристики

• Максимальная рабочая температура: 1050-1150°C
• Сохранение прочности до 900°C
• Начало ползучести: 850°C при 10 МПа
• Циклическая жаропрочность: 10⁵ циклов при 800°C

Жаро- и коррозионная стойкость

Жаростойкость (окалиностойкость)

AISI 310S демонстрирует превосходную стойкость к высокотемпературному окислению:

• Стойкость к окислению на воздухе до 1100°C
• Медленный рост окалины: <0,5 мм за 1000 часов при 1000°C
• Образование защитной окалины Cr₂O₃
• Отличная стойкость к циклическому окислению

Сопротивление различным средам при высоких температурах

• Дымовые газы: отличная стойкость до 1000°C
• Водяной пар: хорошая стойкость до 800°C
• Высокотемпературные конденсаты: стойкость при 700-900°C
• Сера и сероводород: ограниченная стойкость выше 600°C

Коррозионная стойкость при обычных температурах

• Атмосферная коррозия: отличная стойкость
• Кислотные среды: умеренная стойкость
• Щелочные растворы: хорошая стойкость
• Межкристаллитная коррозия: высокая стойкость

Технологии обработки

Термическая обработка

• Отжиг: 1000-1100°C с быстрым охлаждением
• Закалка: 1040-1080°C с охлаждением в воде или на воздухе
• Пассивация: электрохимическая или химическая
• Стабилизация: 870-920°C для снятия напряжений

Сварка

AISI 310S относится к ограниченно свариваемым сталям:

• Аргонодуговая сварка (TIG): основной метод
• Газозащитная сварка (MIG)
• Электронно-лучевая сварка: для особо ответственных деталей
• Контактная сварка: ограниченное применение

Особенности и рекомендации по сварке

• Предварительный подогрев: 100-150°C обязателен
• Присадочный материал: ER310
• Защитный газ: Аргон или смесь Ar+He
• Межпроходная температура: не более 200°C
• Послесварочная обработка: отжиг рекомендуется

Обработка давлением

• Горячая ковка: 900-1200°C
• Горячая прокатка: 1000-1100°C
• Холодная формовка: ограниченная степень деформации
• Вытяжка: требует промежуточных отжигов

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 310S в различных формах:

• Листовой прокат:
  • Горячекатаные листы: 3-100 мм
  • Холоднокатаные листы: 0,8-10 мм
  • Плиты: до 300 мм толщиной
• Сортовой прокат:
  • Круглые прутки: диаметр 10-300 мм
  • Квадратные профили: 10×10 до 100×100 мм
  • Шестигранники и полосы
• Трубная продукция:
  • Бесшовные трубы: диаметр 25-500 мм
  • Сварные трубы: диаметр 50-1000 мм
  • Специальные профили
• Специальные изделия:
  • Фитинги и арматура
  • Поковки и штамповки
  • Кольца и фланцы

Промышленные применения

Высокая жаропрочность AISI 310S определила его применение в самых высокотемпературных процессах:

Теплоэнергетика

• Элементы парогенераторов
• Детали топок и горелок
• Камеры сгорания
• Теплообменники высокого давления
• Детали регенераторов

Нефтяная и нефтехимическая промышленность

• Трубы крекинговых установок
• Детали каталитических реакторов
• Элементы пиролизных печей
• Высокотемпературные сепараторы

Химическая промышленность

• Реакторы для высокотемпературных процессов
• Трубопроводы агрессивных сред
• Элементы печей и сушилок
• Детали дожигателей отходящих газов

Металлургия

• Детали промышленных печей
• Нагревательные элементы
• Элементы термообработки
• Детали транспортеров для горячего металла

Фармацевтика

• Стерилизационное оборудование
• Высокотемпературные сушилки
• Детали реакторов синтеза

Отечественные и зарубежные аналоги

Российские аналоги

• 08Х24Н21 - ближайший аналог
• 10Х23Н18 - с повышенным содержанием углерода
• ХН20СЗ - сталь повышенной жаропрочности

Зарубежные аналоги

• SUS 310S (JIS) - японский стандарт
• 1.4845 (EN) - европейское обозначение
• S31008 (UNS) - расширенное американское обозначение
• INCO Alloy 800H - с улучшенной свариваемостью

Преимущества и особенности применения

Ключевые преимущества

• Исключительная жаростойкость до 1150°C
• Превосходная стойкость к высокотемпературному окислению
• Хорошая свариваемость (для высокожаропрочных сталей)
• Немагнитность при всех температурах
• Стабильная аустенитная структура
• Низкое содержание углерода предотвращает сенсибилизацию

Технологические особенности

• Требует специальных режимов сварки
• Склонность к образованию крупного зерна при длительном нагреве
• Высокое термическое расширение требует компенсации
• Обязательный предварительный подогрев перед сваркой

Часто задаваемые вопросы (FAQ)

Почему AISI 310S требует подогрева перед сваркой?

Высокое содержание легирующих элементов создает риск появления горячих трещин. Предварительный подогрев до 100-150°C снижает скорость охлаждения и предотвращает образование дефектов.

До какой температуры можно использовать AISI 310S длительно?

Для длительной работы (более 10 000 часов) максимальная температура составляет 1050°C. При 1100-1150°C время эксплуатации ограничивается несколькими сотнями часов.

Можно ли использовать AISI 310S в серосодержащих атмосферах?

При низких температурах (до 600°C) - да. При более высоких температурах сера может вызывать коррозию, особенно в присутствии низкоплавких сульфидов.

Какие присадочные материалы использовать при сварке?

Рекомендуется использовать ER310 или схожие по составу присадочные проволоки. Для особых случаев можно применять никелевые сплавы.

Сохраняет ли AISI 310S пластичность при высоких температурах?

Да, благодаря стабильной аустенитной структуре сталь сохраняет удовлетворительную пластичность до 1000°C, что важно для деталей, подверженных термоциклам.

Заключение

AISI 310S представляет собой один из самых жаропрочных и жаростойких сплавов среди нержавеющих сталей. Высокое содержание хрома и никеля обеспечивает стабильную работу при температурах, где большинство других материалов терпят неудачу. Пониженное содержание углерода улучшает свариваемость и стойкость к межкристаллитной коррозии.

Несмотря на некоторые особенности обработки, требующие специальных технологических решений, AISI 310S остается незаменимым материалом для высокотемпературных применений в энергетике, нефтехимии и металлургии. Правильный выбор технологии изготовления и эксплуатации обеспечивает долговечность и надежность изделий из этой стали в самых экстремальных условиях.

Данный обзор составлен на основе технических стандартов ASTM, ISO, отечественных ГОСТов, а также накопленного опыта применения высокожаропрочных сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
