Monel K-500: высокопрочный никелевый сплав с дисперсионным упрочнением

Monel K-500 представляет собой модифицированную версию классического сплава Monel 400, дополнительно легированную алюминием и титаном для достижения возможности дисперсионного упрочнения. Этот сплав сочетает превосходную коррозионную стойкость базового материала с значительно увеличенной прочностью, достигаемой через термическую обработку, что делает его идеальным выбором для высоконагруженных деталей, работающих в агрессивных средах.

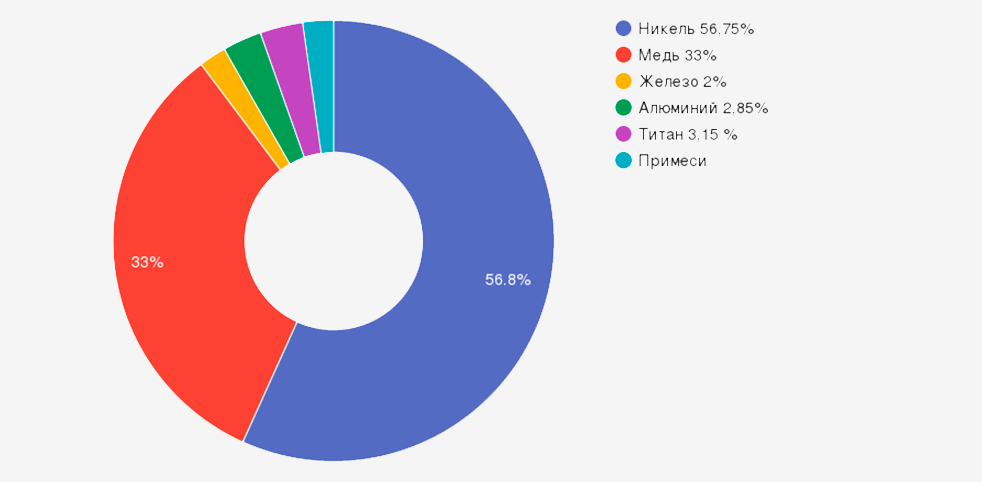

Химический состав и механизм упрочнения

Уникальный состав Monel K-500 обеспечивает возможность дисперсионного упрочнения при сохранении коррозионных свойств:

Элемент	Содержание, %	Функция в сплаве
Никель (Ni)	63 мин	Основа сплава, обеспечивает коррозионную стойкость и пластичность
Медь (Cu)	27-33	Усиливает стойкость к морской воде, способствует упрочнению
Алюминий (Al)	2,35-2,85	Основной упрочняющий элемент, образует γ'-фазу (Ni₃Al)
Титан (Ti)	0,3-3,15	Дополнительное дисперсионное упрочнение, стабилизирует структуру
Железо (Fe)	≤2,0	Повышает прочность, способствует формированию γ'-фазы
Марганец (Mn)	≤1,5	Улучшает горячую обрабатываемость, раскисляет сплав
Кремний (Si)	≤0,5	Дополнительный раскислитель
Углерод (C)	≤0,25	Контролируется для сохранения свариваемости
Сера (S)	≤0,01	Вредная примесь, строго ограничена

Дисперсионное упрочнение

• Формирование упрочняющей γ'-фазы (Ni₃Al)
• Размер частиц: 10-50 нм
• Увеличение твердости в 2-3 раза относительно базового сплава
• Сохранение коррозионной стойкости после упрочнения

Магнитные свойства

• Низкая магнитная проницаемость: μ = 1,01-1,10
• Немагнитность в стандартных условиях
• Сохранение немагнитных свойств после упрочнения

Механические свойства

Свойства варьируются в зависимости от термической обработки:

• Предел прочности при растяжении: 690-1100 МПа (в зависимости от обработки)
• Условный предел текучести: 345-790 МПа
• Относительное удлинение: 20-35%
• Ударная вязкость: 60-80 Дж/см²
• Твердость: HRC 20-35 (после упрочнения)
• Модуль упругости: 179 ГПа
• Плотность: 8,44 г/см³
• Температура плавления: 1315°C

Состояния поставки

Состояние	Обработка	σв, МПа	σ0,2, МПа	δ, %
Отожженное	980°C + охлаждение	690	345	35
Старение (стандарт)	590°C, 16 часов	1015	620	25
Старение (высокая прочность)	480°C, 16 часов	1103	793	20

Термическая обработка

Режимы упрочнения

• Раствор для обработка: 980°C, 1-4 часа + быстрое охлаждение
• Старение:
  • 590°C, 16 часов (стандартный режим)
  • 480°C, 16 часов (высокая прочность)
  • 620°C, 8 часов (высокая пластичность)
• Стабилизация: 425°C, 2-4 часа

Альтернативные режимы

• Двухступенчатое старение для оптимизации свойств
• Изотермическая обработка для снижения остаточных напряжений
• Модифицированные режимы для специальных применений

Коррозионная стойкость

Высокая стойкость к средам

• Морская вода: превосходная стойкость
• Солевые растворы: отличная стойкость
• Кислые газы (H₂S, CO₂): очень высокая стойкость
• Фтористоводородная кислота: ограниченная стойкость
• Щелочи: хорошая стойкость
• Органические кислоты: очень хорошая стойкость

Стойкость к различным типам коррозии

• Питтинговая коррозия: высокая стойкость
• Щелевая коррозия: хорошая стойкость
• Коррозионное растрескивание под напряжением: минимальная склонность
• Межкристаллитная коррозия: не склонен при правильной обработке

Сравнение с другими материалами

Среда	Monel K-500	Monel 400	SS 316L
Морская вода	Отлично	Отлично	Хорошо
HCl 10%	Хорошо	Хорошо	Плохо
H₂S	Отлично	Отлично	Удовлетворительно

Технологии обработки

Методы сварки

• Дуговая сварка в защитном газе (TIG/GTAW)
• Дуговая сварка плавящимся электродом (MIG/GMAW)
• Электронно-лучевая сварка
• Лазерная сварка
• Контактная точечная сварка
• Пайка твердыми припоями

Особенности сварки

• Присадочный материал: AWS ERNiCu-7
• Защитный газ: Аргон или гелий
• Предварительный подогрев: Не требуется
• Послесварочная обработка: Рекомендуется упрочнение
• Контроль температуры: <150°C между проходами

Механическая обработка

• Резание: Требует твердосплавных инструментов
• Фрезерование: Низкие скорости резания, обильное охлаждение
• Шлифование: С применением специальных кругов
• Полирование: Возможна зеркальная поверхность

Формы поставки и изделия

Компания ОборонСпецСплав предлагает Monel K-500 в различных формах:

• Арматура и фитинги: болты, гайки, шпильки
• Пружины различного назначения
• Кабели и тросы
• Цепи и звенья
• Валы и оси
• Клапаны и задвижки
• Детали насосов: импеллеры, корпуса
• Компоненты подъемников и грузовых механизмов
• Буровое оборудование: штанги, замки
• Листовой прокат: 1-100 мм толщиной
• Круглый прокат: диаметр 10-300 мм
• Проволока: диаметр 0,5-10 мм

Промышленные применения

Высокие механические свойства и коррозионная стойкость обеспечили широкое применение сплава:

Нефтегазовая промышленность

• Компоненты морских буровых платформ
• Арматура для глубоководных установок
• Запорная и регулирующая арматура
• Элементы скважинного оборудования
• Нагнетательные линии высокого давления

Трубопроводная промышленность

• Высокопрочная арматура
• Компенсаторы и пружинные элементы
• Соединительные элементы
• Крепежные системы

Транспортная промышленность

• Детали морских судов
• Железнодорожные крепежные элементы
• Авиационные пружины и крепеж
• Автомобильные компоненты спецназначения

Химическая промышленность

• Клапаны химических реакторов
• Насосное оборудование
• Смесительное оборудование
• Сепараторы и центрифуги

Отечественные и зарубежные аналоги

Российские аналоги

• К-Monel 500 - российское обозначение
• НМ28У - модифицированный сплав на основе НМ28
• Нет полного отечественного аналога

Зарубежные аналоги

• UNS N05500 - стандарт ASTM
• NiCu30Al (2.4375) - европейское обозначение
• Cupronickel K-Monel - альтернативное название
• Cupron 90/10 (модифицированный)

Преимущества и особенности применения

Ключевые преимущества

• Возможность значительного упрочнения сохранением коррозионной стойкости
• Высокая усталостная прочность
• Немагнитность при высокой прочности
• Отличная стойкость к кавитации и эрозии
• Хорошая свариваемость после оптимизации режимов
• Стабильность свойств при повышенных температурах

Технологические особенности

• Требует точного контроля термообработки
• Сложная обработка резанием в упрочненном состоянии
• Необходимость послесварочной термообработки
• Высокая стоимость по сравнению с базовым Monel 400

Часто задаваемые вопросы (FAQ)

В чем основное отличие Monel K-500 от Monel 400?

Добавление алюминия и титана позволяет достичь дисперсионного упрочнения, увеличивая прочность в 1,5-2 раза при сохранении коррозионной стойкости.

Можно ли получить максимальную прочность без потери пластичности?

Возможен компромисс между прочностью и пластичностью выбором режима старения. Стандартный режим (590°C) дает баланс свойств.

Подходит ли K-500 для морских применений при высоких нагрузках?

Да, сплав идеален для морских условий, где требуется сочетание высокой прочности и коррозионной стойкости.

Требуется ли специальное оборудование для термообработки?

Достаточно стандартных печей с точным контролем температуры. Важно обеспечить равномерный нагрев и контролируемое охлаждение.

Как влияет упрочнение на свариваемость?

В упрочненном состоянии свариваемость снижается. Рекомендуется сварка в отожженном состоянии с последующим упрочнением.

Заключение

Monel K-500 представляет собой эволюцию классического коррозионно-стойкого сплава Monel 400, обогащенную возможностью дисперсионного упрочнения. Это сочетание делает его идеальным материалом для высоконагруженных компонентов, работающих в агрессивных средах.

Уникальные свойства сплава – высокая прочность, отличная коррозионная стойкость и немагнитность – делают его незаменимым для критически важных применений в нефтегазовой, судостроительной и химической промышленности. Правильный выбор термообработки позволяет оптимизировать свойства для конкретных условий эксплуатации, обеспечивая десятилетия надежной работы.

Настоящая статья составлена на основе технических спецификаций ASTM, UNS, отраслевых стандартов, а также многолетнего опыта применения дисперсионно-твердеющих сплавов специалистами компании "ОборонСпецСплав" в нефтегазовой, судостроительной и химической промышленности.
