Monel 400 представляет собой никель-медный сплав с уникальным сочетанием коррозионной стойкости и механических свойств. Этот материал, разработанный в начале 20 века, остается одним из самых востребованных сплавов для работы в агрессивных морских условиях и химических средах. Его однофазная структура и ферромагнитные свойства делают его особенно ценным для специализированных промышленных применений.

Химический состав и структурные особенности

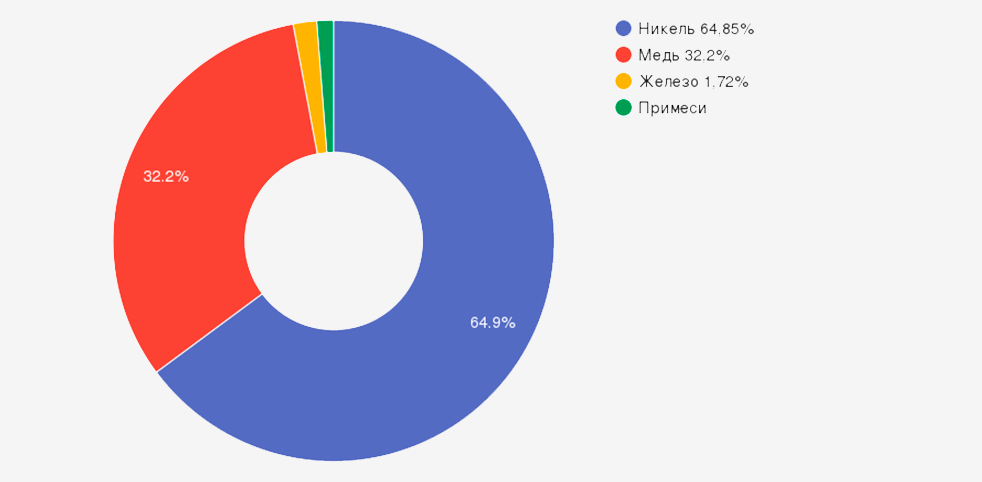

Monel 400 характеризуется уникальным двойным химическим составом на основе никеля и меди:

Элемент	Содержание, %	Функциональная роль
Никель + Кобальт (Ni+Co)	64,6-64,85	Основа сплава, обеспечивает коррозионную стойкость и структурную стабильность
Медь (Cu)	32,2 мин	Усиливает коррозионную стойкость в соленой воде, улучшает свариваемость
Железо (Fe)	1,64-1,72	Повышает прочностные характеристики
Марганец (Mn)	≤1,0	Улучшает обрабатываемость, повышает деформируемость
Кремний (Si)	0,14 макс	Раскислитель, улучшает литейные свойства
Углерод (C)	0,13 макс	Контролируется для обеспечения оптимальной свариваемости
Титан (Ti)	0,03 макс	Микролегирующий элемент для структурной стабилизации
Сера (S)	0,002-0,004	Вредная примесь, строго ограничивается

Кристаллическая структура

• Однофазная твердорастворная структура
• Гранецентрированная кубическая решетка (ГЦК)
• Отсутствие фазовых превращений в рабочем диапазоне
• Размер зерна: ASTM 4-7

Физические особенности

• Ферромагнитные свойства при комнатной температуре
• Немагнитность при нагреве выше точки Кюри
• Высокая теплопроводность по сравнению с никелевыми сплавами
• Коэффициент теплового расширения близкий к стали

Механические и физические свойства

Monel 400 обладает сбалансированными механическими характеристиками:

• Предел прочности при растяжении: 550-600 МПа
• Условный предел текучести: 240-280 МПа
• Относительное удлинение: 40-50%
• Ударная вязкость: 150-180 Дж/см²
• Твердость: HB 120-160
• Температура плавления: 1320-1350°C
• Плотность: 8,83 г/см³
• Модуль упругости: 179 ГПа
• Коэффициент теплового расширения: 14,0×10⁻⁶/°C
• Теплопроводность: 21,8 Вт/(м·К)
• Электросопротивление: 0,547 мкОм·м

Температурные характеристики

• Максимальная рабочая температура: 590°C
• Сохранение свойств в криогенных условиях
• Хорошая термоциклическая стойкость
• Сохранение пластичности при низких температурах

Коррозионная стойкость

Среды с высокой стойкостью

• Морская вода и рассолы: отличная
• Пресная вода (включая кислородную): очень высокая
• Соляная кислота: хорошая (до 20% концентрации)
• Фтор и фтороводород: стойкость при контролируемых условиях
• Сернистый водород: очень высокая
• Щелочи: отличная стойкость

Механизмы коррозионной защиты

• Формирование защитных оксидных пленок
• Катодная защита в морской воде
• Минимальная склонность к точечной коррозии
• Устойчивость к коррозионному растрескиванию

Типы коррозии

• Общая коррозия: низкая скорость в большинстве сред
• Питтинговая коррозия: высокая стойкость
• Щелевая коррозия: хорошая стойкость
• Гальваническая коррозия: низкая в паре с алюминием

Технологии обработки

Термическая обработка

• Отжиг для снятия напряжений: 600°C
• Рекристаллизационный отжиг: 900°C
• Закалка с отпуском (не упрочняется)
• Стабилизирующая обработка: 750°C

Обработка давлением

• Холодная деформация: до 80% без промежуточного отжига
• Горячая ковка: 870-1150°C
• Горячая прокатка: 900-1100°C
• Волочение проволоки: с высокой степенью обжатия

Методы сварки

• Дуговая сварка в защитных газах (TIG/MIG)
• Ручная дуговая сварка электродом
• Электрошлаковая сварка
• Контактная сварка (точечная и шовная)
• Газовая сварка
• Паяние твердыми припоями

Рекомендации по сварке

• Присадочный материал: AWS ERNiCu-7
• Защитный газ: Аргон или гелий
• Предварительный подогрев: Не требуется
• Межпроходная температура: Не более 350°C

Формы поставки и изделия

Компания ОборонСпецСплав предлагает Monel 400 в широком ассортименте:

• Листы и плиты: толщиной от 1 до 100 мм
• Круглый прокат: диаметром от 5 до 300 мм
• Квадратные и прямоугольные профили
• Проволока: диаметром от 0,5 до 15 мм
• Трубы различных типов:
  • Трубы для морских применений
  • Теплообменные трубы
  • Бесшовные и сварные трубы
  • Капиллярные трубы
• Фитинги и арматура:
  • Отводы, тройники, переходы
  • Фланцы и штуцеры
  • Вентили и задвижки
• Поковки и штамповки
• Крепежные изделия

Промышленные применения

Monel 400 получил широкое распространение в различных отраслях:

Морское и судовое оборудование

• Обшивка подводной части судов
• Винты и рули морских судов
• Трубопроводы морской воды
• Теплообменники морских установок
• Элементы опреснительных установок

Нефтедобывающая промышленность

• Оборудование морских платформ
• Трубопроводы для транспортировки нефти и газа
• Насосное оборудование
• Запорная арматура
• Сепараторы и емкости

Химическая промышленность

• Реакторы и емкости
• Теплообменное оборудование
• Трубопроводы для агрессивных сред
• Центрифуги и мешалки
• Колонны дистилляции

Медицинская промышленность

• Хирургические инструменты
• Имплантаты
• Стоматологические инструменты
• Оборудование для стерилизации

Электротехническая промышленность

• Контакты и соединители
• Элементы реостатов
• Электроды
• Экраны и корпуса

Отечественные и зарубежные аналоги

Российские аналоги

• НМЖМц 28-2,5-1,5 - прямой аналог по ГОСТ 492
• К-Monel - коммерческое название российского производства
• Никель-медные сплавы серии НМ

Зарубежные аналоги

• UNS N04400 - стандарт США (ASTM)
• Alloy 400 - общепринятое обозначение
• NiCu30Fe (2.4360) - европейский стандарт
• Nickel 201 + Cu - другое обозначение

Преимущества и особенности применения

Ключевые преимущества

• Превосходная коррозионная стойкость в морской воде
• Хорошие механические свойства
• Отличная свариваемость
• Стабильность свойств в широком температурном диапазоне
• Немагнитность при нагреве
• Не требует специальной термообработки

Технологические особенности

• Высокое медное содержание облегчает пайку
• Возможность холодной деформации без отжигов
• Сохранение пластичности при низких температурах
• Ферромагнитность может влиять на некоторые применения

Часто задаваемые вопросы (FAQ)

Почему Monel 400 так хорошо работает в морской воде?

Сочетание никеля (около 67%) и меди (около 33%) создает естественную катодную защиту, предотвращая коррозию. Медь особенно эффективна против биообрастания.

Можно ли использовать Monel 400 для пищевого оборудования?

После соответствующей обработки поверхности сплав может использоваться в пищевой промышленности, но требуется проверка на соответствие местным стандартам.

В чем отличие Monel 400 от нержавеющей стали?

Monel 400 превосходит нержавеющую сталь в коррозионной стойкости к морской воде и некоторым кислотам, но уступает в высокотемпературной прочности.

Требуется ли предварительный подогрев при сварке?

Нет, предварительный подогрев не требуется. Однако важно контролировать межпроходную температуру для крупногабаритных изделий.

Как обрабатывать Monel 400 резанием?

Из-за высокой пластичности сплав требует острых инструментов, низких скоростей резания и обильного охлаждения для предотвращения налипания на инструмент.

Заключение

Monel 400 остается одним из самых надежных и проверенных временем материалов для работы в агрессивных морских условиях и химических средах. Его уникальное сочетание коррозионной стойкости, механических свойств и технологичности делает этот сплав незаменимым для многих критически важных применений.

Несмотря на появление новых коррозионно-стойких материалов, Monel 400 сохраняет свою актуальность благодаря оптимальному сочетанию цены и качества. Правильный выбор технологии обработки и применения позволяет максимально использовать преимущества этого классического сплава, обеспечивая десятилетия надежной эксплуатации в самых сложных условиях.

Статья подготовлена на основе технических спецификаций ASTM, DIN, российских ГОСТов, а также практического опыта использования никель-медных сплавов специалистами компании "ОборонСпецСплав" в различных отраслях промышленности, включая морское судостроение и химическую промышленность.
