Invar 36: эталонный сплав для прецизионных применений

Invar 36 представляет собой уникальный железо-никелевый сплав, названный так за его свойство инварности – аномально низкого коэффициента теплового расширения. Этот сплав стал незаменимым материалом для производства высокоточных измерительных инструментов, оптических систем и электронных устройств, где даже минимальные температурные деформации могут привести к неприемлемым погрешностям.

Химический состав и структурные особенности

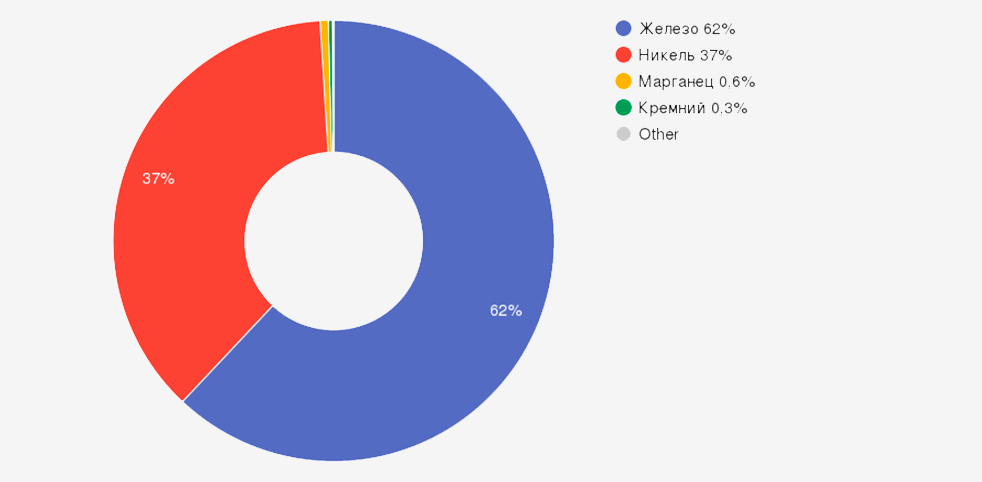

Основу сплава составляет железо с оптимальным содержанием никеля, обеспечивающим уникальные термальные свойства:

Элемент	Содержание, %	Влияние на свойства
Железо (Fe)	основа (63-65)	Основа сплава, формирует матрицу
Никель (Ni)	35-37	Обеспечивает эффект инварности, снижает тепловое расширение
Марганец (Mn)	0,2-0,6	Раскислитель, улучшает обрабатываемость
Кремний (Si)	≤0,3	Дополнительный раскислитель
Углерод (C)	≤0,05	Контролируется на низком уровне для стабильности свойств
Фосфор (P)	≤0,02	Вредная примесь, минимизируется
Сера (S)	≤0,02	Вредная примесь, строго контролируется

Структура сплава

• Однофазная структура на основе α-железа
• Аустенитная фаза при повышенных температурах
• Отсутствие фазовых превращений в рабочем диапазоне
• Размер зерна: ASTM 5-8

Механические и физические свойства

Уникальные свойства Invar 36 определяют его широкое применение:

• Предел прочности при растяжении: 490-550 МПа
• Условный предел текучести: 240-280 МПа
• Относительное удлинение: 70-80%
• Ударная вязкость: 200-250 Дж/см²
• Твердость: HB 130-160
• Температура плавления: 1430°C
• Плотность: 8,0 г/см³
• Модуль упругости: 141 ГПа
• Коэффициент теплового расширения: 1,5×10⁻⁶/°C (в диапазоне -50...+100°C)
• Удельная теплоемкость: 515 Дж/(кг·К)

Термические характеристики

• Точка Кюри: ~230°C
• Диапазон инварности: от -80°C до +100°C
• Минимальное тепловое расширение между -50°C и +50°C
• Теплопроводность: 10,15 Вт/(м·К)

Эффект инварности

Физические основы

Механизм аномально низкого теплового расширения:

• Особое расположение атомов в кристаллической решетке
• Компенсация теплового расширения магнитными эффектами
• Критическое содержание никеля (около 36%)
• Минимум теплового расширения вблизи точки Кюри

Сравнительные данные

Материал	КТР (×10⁻⁶/°C)	Диапазон температур
Invar 36	1,5	-50...+100°C
Углеродистая сталь	12-13	20-100°C
Алюминий	23-24	20-100°C
Нержавеющая сталь	16-18	20-100°C

Термическая и механическая обработка

Термические режимы

• Рекристаллизационный отжиг: 820-900°C
• Нормализация: 900-950°C с охлаждением на воздухе
• Снятие напряжений: 500-600°C
• Закалка: 840-870°C (для повышения твердости)

Обработка давлением

• Горячая ковка: 1000-1200°C
• Горячая прокатка: 1050-950°C
• Холодная прокатка: до 70% обжатия
• Волочение проволоки: высокая обжимка без промежуточного отжига

Сварка и соединение

• Аргонодуговая сварка (TIG): основной метод
• Контактная точечная сварка
• Электронно-лучевая сварка: для тонких сечений
• Пайка: твердыми припоями

Поверхностная обработка

Методы защиты поверхности

• Хромирование: повышает коррозионную стойкость
• Никелирование: дополнительная защита
• Анодирование: для электрооптических применений
• Полирование: зеркальная поверхность для оптики

Требования к поверхности

• Шероховатость: Ra 0,1-0,8 мкм для измерительных деталей
• Отсутствие поверхностных дефектов
• Равномерность покрытий: толщина ±5%
• Химическая пассивация после обработки

Формы поставки и изделия

Компания ОборонСпецСплав предлагает Invar 36 в следующих формах:

• Листы и плиты: толщиной от 0,5 до 100 мм
• Ленты: толщиной от 0,1 до 5 мм, шириной до 300 мм
• Прутки: диаметром от 3 до 200 мм
• Проволока: диаметром от 0,1 до 10 мм
• Трубы: наружным диаметром от 6 до 100 мм
• Фасонные профили и поковки
• Готовые измерительные эталоны

Способы производства

• Горячая прокатка: для толстостенных изделий
• Холодная прокатка: для лент и тонких листов
• Прецизионное волочение: для проволоки
• Электрод-хлоридная обработка: для особо тонких изделий

Промышленные применения

Благодаря уникальным свойствам, Invar 36 нашел применение в высокотехнологичных отраслях:

Измерительная техника

• Эталоны длины и измерительные линейки
• Концевые меры
• Шаблоны и калибры
• Точные механизмы часов
• Геодезические инструменты

Оптическое оборудование

• Каркасы и крепления объективов
• Зеркальные основания
• Элементы лазерных систем
• Прецизионные направляющие
• Держатели оптических элементов

Электронная промышленность

• Корпуса прецизионных резисторов
• Основания кристаллов
• Теневые маски ЭЛТ
• Соединительные элементы
• Экраны и корпуса

Радиоэлектроника

• Резонаторы СВЧ
• Элементы антенн
• Терморегулируемые конструкции
• Соединители и контакты

Дистанционное управление

• Механизмы точного позиционирования
• Приводы и передачи
• Элементы следящих систем
• Опорные конструкции

Отечественные и зарубежные аналоги

Российские аналоги

• 36Н - прямой аналог по ГОСТ 14080
• Н36К - модификация с кобальтом
• Н36М - с добавлением марганца

Зарубежные аналоги

• ASTM F1684 - стандарт США
• DIN 1.3912 (36NiCrMo6) - немецкий стандарт
• FeNi36 - европейское обозначение
• Nilo 36 - торговая марка
• Kovar - модификация с кобальтом

Преимущества и особенности применения

Ключевые преимущества

• Минимальный коэффициент теплового расширения
• Высокая размерная стабильность
• Отличная обрабатываемость
• Хорошая свариваемость
• Стабильные магнитные свойства
• Коррозионная стойкость (после защитных покрытий)

Технологические особенности

• Требует строгого контроля химического состава
• Чувствителен к термической обработке
• Магнитен до температуры Кюри
• Требует защитных покрытий для агрессивных сред

Часто задаваемые вопросы (FAQ)

Почему Invar 36 имеет столь низкий коэффициент теплового расширения?

Это связано с особой кристаллической структурой сплава и взаимодействием между атомами железа и никеля. При критическом содержании никеля (36%) происходит компенсация теплового расширения магнитными эффектами.

В каком температурном диапазоне проявляется эффект инварности?

Наиболее выражен эффект инварности в диапазоне от -80°C до +100°C. За пределами этого диапазона коэффициент теплового расширения увеличивается.

Можно ли использовать Invar 36 без защитных покрытий?

В сухих условиях - да, но для агрессивных сред и повышенной долговечности рекомендуется хромирование или никелирование поверхности.

Требуется ли специальная термообработка для получения минимального расширения?

Для достижения минимального коэффициента теплового расширения необходима правильная термообработка, которая обеспечивает оптимальную структуру и снятие внутренних напряжений.

Подходит ли Invar 36 для работы при высоких температурах?

Нет, эффект инварности проявляется только до ~100°C. При более высоких температурах свойства сплава изменяются, и он начинает расширяться как обычные стали.

Заключение

Invar 36 представляет собой уникальный материал, который революционизировал прецизионное приборостроение. Его аномально низкий коэффициент теплового расширения делает этот сплав незаменимым для применений, где требуется исключительная размерная стабильность в условиях изменения температур.

Несмотря на ограниченный температурный диапазон эффекта инварности, правильное применение этого сплава позволяет создавать высокоточные измерительные инструменты, оптические системы и электронные устройства с минимальными температурными погрешностями. В эпоху развития нанотехнологий и требований к все более высокой точности, Invar 36 остается одним из ключевых материалов для инженерных применений.

Материал статьи основан на международных стандартах ASTM, DIN, российском ГОСТ 14080, а также практическом опыте специалистов компании "ОборонСпецСплав" в области производства и применения прецизионных сплавов для высокотехнологичных отраслей промышленности.
