Inconel 601: высокохромистый жаростойкий сплав для экстремальных условий

Inconel 601 – это специализированный никелевый суперсплав с повышенным содержанием хрома, разработанный для применений в условиях высоких температур и агрессивных окисляющих сред. Уникальное сочетание высокой жаростойкости, коррозионной стойкости и механической прочности делает этот материал незаменимым в термически нагруженных применениях современной промышленности.

Химический состав и структурные особенности

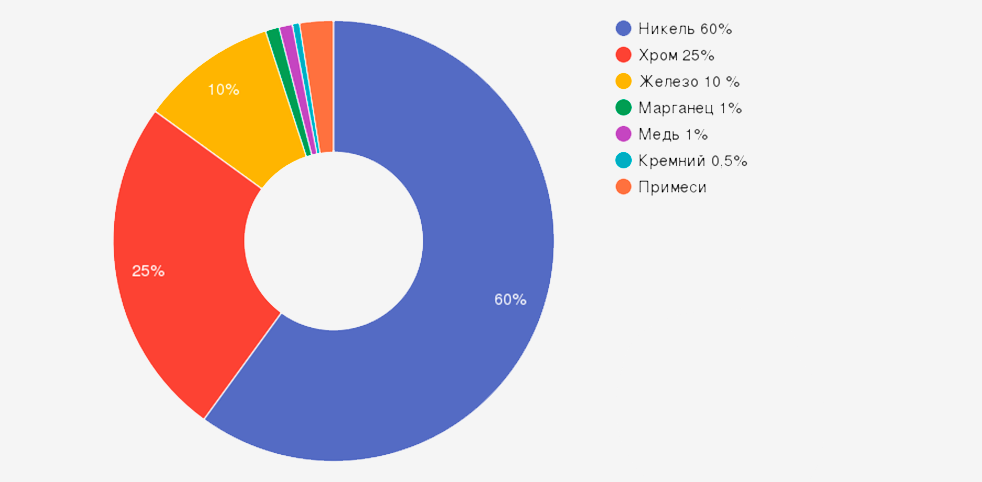

Повышенное содержание хрома (21-25%) отличает Inconel 601 от других сплавов семейства Inconel, обеспечивая формирование прочного защитного оксидного слоя:

Элемент	Содержание, %	Влияние на свойства сплава
Никель (Ni)	58-63	Основа сплава, обеспечивает аустенитную структуру и коррозионную стойкость
Хром (Cr)	21-25	Формирует защитную окалину Cr₂O₃, обеспечивает жаростойкость
Железо (Fe)	≤17	Снижает стоимость, улучшает обрабатываемость
Алюминий (Al)	1,0-1,7	Усиливает защитную окалину, повышает жаростойкость
Марганец (Mn)	≤1,0	Улучшает обрабатываемость, повышает прочность
Кремний (Si)	≤0,5	Раскислитель, улучшает литейные свойства
Углерод (C)	≤0,1	Повышает прочность, но снижается для улучшения свариваемости
Медь (Cu)	≤1,0	Повышает коррозионную стойкость в некоторых средах
Сера (S)	≤0,015	Вредная примесь, минимизируется

Кристаллическая структура

Сплав имеет гранецентрированную кубическую решетку (ГЦК), которая обеспечивает:

• Высокую пластичность при различных температурах
• Отсутствие фазовых превращений в рабочем диапазоне температур
• Немагнитность при комнатной температуре

Физические и механические свойства

Inconel 601 характеризуется уникальным набором физико-механических характеристик:

• Предел прочности при растяжении: до 195 МПа (при высоких температурах)
• Предел текучести: варьируется в зависимости от температуры
• Относительное удлинение: 40-50% (при комнатной температуре)
• Температура плавления: 1360-1411°C
• Температура Кюри: -196°C
• Коэффициент проводимости: 1,003
• Плотность: 8,11 г/см³
• Модуль упругости: 200 ГПа
• Коэффициент теплового расширения: 13,6×10⁻⁶/°C (20-100°C)
• Теплопроводность: 15,1 Вт/(м·К)
• Удельное электрическое сопротивление: 1,20 мкОм·м

Температурные характеристики

• Рабочая температура в воздухе: до 1200°C (кратковременно до 1350°C)
• Температура начала интенсивного окисления: 800-850°C
• Сопротивление циклическому окислению: отличное
• Устойчивость к образованию карбидов: высокая

Жаростойкость и коррозионная стойкость

Высокотемпературная стойкость

Inconel 601 демонстрирует выдающуюся стойкость к высокотемпературному окислению:

• Образование защитного слоя Cr₂O₃ с включениями Al₂O₃
• Низкая скорость роста окалины при 1200°C
• Превосходная стойкость к циклическому окислению
• Сопротивление образованию летучих оксидов хрома

Стойкость к коррозионным средам

• Атмосферная коррозия: исключительная
• Газовые среды: стойкость к CO₂, SO₂, H₂S при высоких температурах
• Растворы солей: хорошая стойкость к хлоридам
• Кислотные среды: ограниченная стойкость к минеральным кислотам

Коррозионное растрескивание под напряжением

Inconel 601 обладает повышенной стойкостью к КРН благодаря:

• Высокому содержанию никеля
• Сбалансированному химическому составу
• Отсутствию осадкоупрочняющих фаз
• Стабильной аустенитной структуре

Термическая обработка и сварочные технологии

Режимы термообработки

Сплав подвергается следующим видам термообработки:

• Рекристаллизационный отжиг: 1150-1200°C с охлаждением на воздухе
• Нормализация: 1010-1040°C для улучшения механических свойств
• Снятие напряжений: 540-650°C для сварных конструкций

Сварочные процессы

Inconel 601 обладает превосходной свариваемостью различными методами:

• Газоэлектрическая сварка (GMAW)
• Плазменная сварка
• Электронно-лучевая сварка
• Сварка плавящимся электродом в активном газе
• Аргонодуговая сварка неплавящимся электродом (TIG)
• Лазерная сварка

Рекомендации по сварке

• Присадочный материал: AWS ERNiCr-3 (Inconel 601)
• Защитный газ: Аргон или Ar-He смесь
• Предварительный подогрев: Не требуется
• Послесварочная обработка: Отжиг при необходимости

Технология производства и обработки

Методы производства

• Вакуумно-индукционная плавка (VIM)
• Вакуумно-дуговая переплавка (VAR)
• Электрошлаковый переплав (ESR)
• Порошковая металлургия для специальных изделий

Обработка давлением

• Горячая ковка (1050-1200°C)
• Горячая прокатка
• Холодная деформация (до 25% без промежуточного отжига)
• Штамповка и глубокая вытяжка

Механическая обработка

• Резание: требует специальных твердосплавных инструментов
• Шлифование: с применением охлаждения
• Полирование: для получения зеркальной поверхности

Формы поставки и изделия

Компания ОборонСпецСплав предлагает Inconel 601 в следующих формах:

• Листы и плиты: толщиной от 0,5 до 200 мм
• Полосы и штрипсы: шириной до 1000 мм
• Круглые прутки: диаметром от 10 до 500 мм
• Квадратные и шестигранные прутки
• Трубы различных типов:
  • Бесшовные трубы для высокотемпературных применений
  • Сварные трубы специального назначения
  • Капиллярные трубки
• Фитинги и арматура
• Поковки и штамповки
• Проволока и прутки для сварки

Применение в промышленности

Inconel 601 находит широкое применение благодаря уникальным свойствам:

Высокотемпературные установки

• Камеры сгорания газовых турбин
• Детали реактивных двигателей
• Радиаторы и теплообменники
• Обогреватели промышленных печей
• Муфели термических печей

Термическая обработка

• Инструменты и оснастка для термообработки
• Контейнеры для высокотемпературной закалки
• Передаточные валы печей
• Решетки и подвесы для термообработки

Химическая промышленность

• Резервуары для хранения агрессивных веществ
• Реакторы высокотемпературных процессов
• Трубопроводы для транспортировки горячих газов
• Катализаторные системы

Промышленная инженерия

• Элементы газотурбинных установок
• Детали энергетического оборудования
• Компоненты нефтехимического оборудования
• Части промышленных сушилок

Отечественные и зарубежные аналоги

Российские аналоги

• ХН77ТЮР (ЭИ437) - с повышенным содержанием титана
• ХН73МБТ - с добавлением молибдена и бора
• 06Х25Н7 - сталь с близкими свойствами

Зарубежные аналоги

• UNS N06601 - стандартное американское обозначение
• NiCr23Al (2.4852) - европейское обозначение
• Haynes 214 - аналогичный сплав с улучшенной окислостойкостью
• Nicrofer 6023 - немецкий аналог

Преимущества и особенности применения

Основные преимущества

• Исключительная жаростойкость до 1200°C
• Превосходная стойкость к циклическому окислению
• Высокая стойкость к коррозионному растрескиванию
• Отличная свариваемость всеми методами
• Стабильность свойств при высоких температурах
• Хорошая обрабатываемость

Ограничения применения

• Ограниченная коррозионная стойкость в кислых средах
• Высокая стоимость материала
• Сложность обработки резанием
• Низкое сопротивление износу при комнатной температуре

Часто задаваемые вопросы (FAQ)

В чем основное отличие Inconel 601 от Inconel 600?

Inconel 601 содержит больше хрома (21-25% против 14-17%) и алюминия (1-1,7% против минимального), что обеспечивает значительно лучшую жаростойкость при температурах выше 800°C.

Можно ли использовать Inconel 601 в криогенных условиях?

Да, благодаря аустенитной структуре сплав сохраняет пластичность при низких температурах, но для оптимальных результатов рекомендуется проверка свойств при конкретных температурах эксплуатации.

Требуется ли термообработка после сварки Inconel 601?

Снятие напряжений рекомендуется для крупногабаритных конструкций и при высоких требованиях к стабильности размеров. Для большинства применений послесварочная термообработка не обязательна.

Какова максимальная температура непрерывной работы для Inconel 601?

В воздушной среде сплав может работать непрерывно при температурах до 1150°C, кратковременно - до 1200°C. При более высоких температурах требуется защитная атмосфера.

Подходит ли Inconel 601 для контакта с пищевыми продуктами?

После соответствующей обработки поверхности сплав может использоваться в контакте с пищевыми продуктами, но требуется соблюдение специальных требований к шероховатости и очистке поверхности.

Заключение

Inconel 601 представляет собой уникальный жаростойкий сплав, который благодаря высокому содержанию хрома и алюминия обеспечивает непревзойденную защиту от высокотемпературного окисления и коррозии. Несмотря на ограниченное применение при комнатных температурах, этот материал остается незаменимым для высокотемпературных применений в энергетике, аэрокосмической промышленности и химической технологии.

Правильный выбор Inconel 601 для конкретных условий эксплуатации, соблюдение технологии сварки и термообработки гарантируют максимальную эффективность и долговечность изделий из этого суперсплава. С учетом растущих требований к энергоэффективности и экологичности промышленных процессов, значение Inconel 601 в современных технологиях будет только возрастать.

Данная статья составлена на основе технических данных производителей никелевых суперсплавов, стандартов ASTM, UNS и спецификаций международных ассоциаций металлургов, а также практического опыта применения высокотемпературных сплавов специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
