Латунь марки ЛС59-1 представляет собой двухфазный медно-цинковый сплав с добавлением свинца в качестве легирующего элемента. Этот материал относится к категории свинцовых латуней и обладает уникальным комплексом технологических и эксплуатационных характеристик, включая превосходную обрабатываемость резанием, хорошие антифрикционные свойства и достаточную прочность, что делает его одним из наиболее востребованных сплавов для производства деталей методом автоматной обработки.

Расшифровка марки ЛС59-1

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• С - содержит свинец как основной легирующий элемент
• 59 - номинальное содержание меди около 59%
• 1 - номинальное содержание свинца около 1%

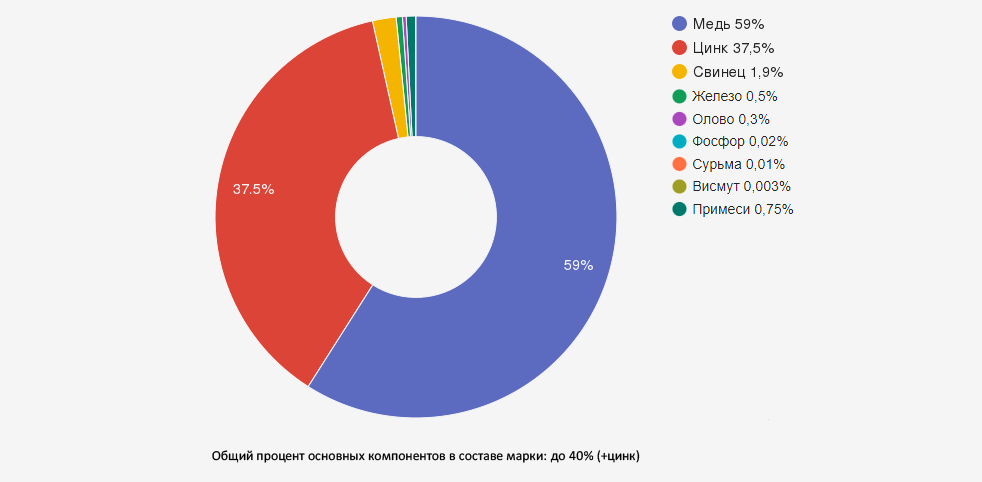

Химический состав латуни ЛС59-1

Сплав ЛС59-1 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	57,0-60,0	Основной компонент, определяет базовые свойства, пластичность и коррозионную стойкость
Свинец (Pb)	0,8-1,9	Значительно улучшает обрабатываемость резанием, образуя включения, способствующие дроблению стружки
Железо (Fe)	до 0,5	Повышает прочность, измельчает зерно
Олово (Sn)	до 0,3	Улучшает коррозионную стойкость и антифрикционные свойства
Фосфор (P)	до 0,02	Действует как раскислитель при производстве
Сурьма (Sb)	до 0,01	Примесь, содержание строго контролируется
Висмут (Bi)	до 0,003	Примесь, содержание строго контролируется
Цинк (Zn)	остальное	Второй основной компонент, улучшает литейные свойства, снижает стоимость

Суммарная доля примесей и прочих элементов не должна превышать 0,75% от общего объема сплава, что обеспечивает стабильность его свойств.

Основной особенностью химического состава латуни ЛС59-1 является наличие свинца (0,8-1,9%), который не растворяется в основной структуре сплава и образует отдельные включения, существенно улучшающие обрабатываемость резанием.

Механические и физические свойства латуни ЛС59-1

Латунь ЛС59-1 может поставляться в различных состояниях (мягком, полутвердом, твердом), что определяет различия в её механических свойствах:

Параметр	Мягкое состояние (М)	Полутвердое состояние (П)	Твердое состояние (Т)
Предел прочности при растяжении (σв), МПа	320-350	370-400	400-450
Предел текучести (σт), МПа	120-150	250-280	300-330
Относительное удлинение (δ), %	35-45	15-25	5-12
Твердость по Бринеллю, НВ	80-100	100-120	120-140

Физические характеристики латуни ЛС59-1:

Параметр	Значение
Плотность, г/см³	8,4-8,5
Температура плавления, °C	875-890
Температура рекристаллизации, °C	450-500
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	19,0-19,5
Теплопроводность, Вт/(м·К)	110-120
Удельное электрическое сопротивление, Ом·м×10⁻⁸	6,0-6,5
Обрабатываемость резанием, % (по отношению к латуни ЛС63-3)	90-100

Ключевые характеристики сплава ЛС59-1:

• Превосходная обрабатываемость резанием благодаря наличию свинцовых включений
• Хорошие антифрикционные свойства
• Достаточная прочность для большинства конструкционных применений
• Высокая теплопроводность и электропроводность
• Умеренная коррозионная стойкость
• Двухфазная структура (α+β), обеспечивающая хороший баланс прочности и пластичности

Технологические свойства и особенности обработки

Латунь ЛС59-1 обладает рядом важных технологических свойств, определяющих особенности её обработки и области применения:

Обрабатываемость резанием

Главным технологическим преимуществом латуни ЛС59-1 является её превосходная обрабатываемость резанием:

• Включения свинца действуют как смазка и способствуют образованию короткой ломкой стружки
• Высокая скорость резания (до 150-200 м/мин) без потери качества обработки
• Возможность получения деталей с высокой точностью размеров и качеством поверхности
• Снижение износа режущего инструмента
• Идеально подходит для обработки на токарных автоматах и станках с ЧПУ

Обработка давлением

Сплав ЛС59-1 имеет хорошую пластичность и поддается различным видам обработки давлением:

• Горячая деформация - выполняется при температуре 700-800°C, обеспечивая получение заготовок различной формы
• Холодная деформация - сплав удовлетворительно поддается холодной прокатке, волочению, штамповке

Следует отметить, что наличие свинца несколько снижает пластичность сплава при сильной деформации, поэтому для изделий сложной формы может потребоваться промежуточный отжиг.

Термическая обработка

Для снятия внутренних напряжений и восстановления пластичности после холодной деформации применяется отжиг:

• Температура отжига: 600-650°C
• Время выдержки: зависит от размеров изделия, обычно 1-2 часа
• Охлаждение: медленное на воздухе или в печи

Коррозионная стойкость

Латунь ЛС59-1 имеет умеренную коррозионную стойкость:

• Хорошая устойчивость к атмосферной коррозии
• Удовлетворительная стойкость в пресной воде
• Ограниченная стойкость в морской воде из-за риска обесцинкования
• Несколько пониженная коррозионная стойкость по сравнению с беcсвинцовыми латунями

Сварка и пайка

Соединение деталей из латуни ЛС59-1 может осуществляться следующими методами:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
• Сварка - возможна, но имеет ограничения из-за наличия свинца, который может вызывать пористость швов и выделение токсичных паров. При необходимости сварки рекомендуется аргонодуговой метод с тщательным контролем режимов.

Ограничения по температуре эксплуатации

Важно учитывать, что латунь ЛС59-1 не рекомендуется использовать в ответственных деталях и вращающихся деталях скольжения при температурах выше 200°C. При сильном нагреве материал становится хрупким и ломким из-за своей двухфазной структуры (α+β) и наличия свинцовых включений.

Формы поставки латуни ЛС59-1

Компания "ОборонСпецСплав" поставляет латунь ЛС59-1 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:

Прутки

• Круглые - диаметром от 3 до 180 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - с размером "под ключ" от 5 до 60 мм

Листы и полосы

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм

Проволока

• Диаметром от 0,1 до 12 мм
• В мотках, бухтах или на катушках
• Различной степени твердости

Трубы

• Наружным диаметром от 3 до 160 мм
• С толщиной стенки от 0,3 до 10 мм

Чушки

• Для последующей переплавки и изготовления литых деталей

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛС59-1

Благодаря своим уникальным технологическим свойствам, особенно превосходной обрабатываемости резанием, латунь ЛС59-1 широко применяется в различных отраслях промышленности:

Машиностроение

• Детали, изготавливаемые методом автоматной обработки
• Крепежные изделия (винты, гайки, болты)
• Втулки и вкладыши подшипников скольжения
• Зубчатые колеса ненагруженных передач
• Сопла, форсунки, распылители

Приборостроение

• Корпусные детали приборов
• Компоненты точных механизмов
• Детали оптических устройств
• Элементы электрических соединителей

Электротехника

• Контактные элементы
• Клеммные соединения
• Компоненты электрических разъемов
• Детали электрораспределительного оборудования

Сантехника и трубопроводная арматура

• Фитинги
• Краны и вентили
• Корпуса клапанов
• Соединительные элементы

Автомобильная промышленность

• Детали карбюраторов и топливных систем
• Компоненты тормозных систем
• Элементы трансмиссии
• Соединительная фурнитура

Преимущества и недостатки латуни ЛС59-1

Преимущества:

• Исключительная обрабатываемость резанием, особенно на автоматизированном оборудовании
• Хорошие антифрикционные свойства
• Достаточная прочность для большинства применений
• Высокая теплопроводность
• Хорошая электропроводность
• Умеренная стоимость
• Широкая доступность в различных формах поставки

Недостатки:

• Ограниченная применимость при высоких температурах (выше 200°C)
• Склонность к хрупкости при нагреве из-за двухфазной структуры
• Умеренная коррозионная стойкость, особенно в морской воде
• Экологические ограничения из-за содержания свинца
• Ограничения по сварке из-за наличия свинца
• Не рекомендуется для ответственных деталей трения скольжения

Аналоги латуни ЛС59-1

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛС63-3	Россия	Содержит больше цинка и свинца, лучшая обрабатываемость, но меньшая прочность
ЛАЖМц66-6-3-2	Россия	Не содержит свинца, выше прочность и коррозионная стойкость, но хуже обрабатываемость
CuZn39Pb3	Европа (EN)	Европейский аналог свинцовой автоматной латуни
C36000	США (ASTM)	Американский аналог, известный как "Free-Cutting Brass"
JIS H3250 C3604	Япония	Японский аналог свинцовой автоматной латуни

При замене латуни ЛС59-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛС59-1

Почему латунь ЛС59-1 считается идеальным материалом для автоматной обработки?

Латунь ЛС59-1 является идеальным материалом для автоматной обработки благодаря уникальному сочетанию свойств, обусловленных её химическим составом и структурой. Главным фактором является наличие свинца (0,8-1,9%), который не растворяется в основной структуре сплава и образует отдельные включения. Эти включения действуют как смазка при резании, снижая силы трения между стружкой и режущим инструментом, а также способствуют образованию короткой ломкой стружки, которая легко отделяется и не наматывается на инструмент. Двухфазная структура (α+β) обеспечивает оптимальный баланс между прочностью и пластичностью, что позволяет обрабатывать материал с высокими скоростями резания (до 150-200 м/мин) без потери качества обработки. Кроме того, латунь ЛС59-1 обеспечивает хорошее качество поверхности после обработки и отличную размерную точность, что критически важно для массового производства мелких деталей на токарных автоматах и станках с ЧПУ.

Можно ли использовать латунь ЛС59-1 для деталей, контактирующих с питьевой водой?

Использование латуни ЛС59-1 для деталей, контактирующих с питьевой водой, имеет существенные ограничения из-за содержания свинца (0,8-1,9%). В большинстве современных нормативов по качеству питьевой воды установлены строгие ограничения на содержание свинца, и многие страны ввели запрет или серьезные ограничения на применение свинецсодержащих сплавов в системах питьевого водоснабжения. Для таких применений рекомендуется использовать специальные бессвинцовые латуни или бронзы, сертифицированные для контакта с питьевой водой. Если по каким-либо причинам необходимо использовать изделия из латуни ЛС59-1 в системах водоснабжения, следует применять защитные покрытия, предотвращающие контакт свинца с водой, или использовать эти детали только на участках, не контактирующих непосредственно с питьевой водой. Важно отметить, что нормы и требования к материалам для питьевого водоснабжения могут различаться в разных странах и регионах, поэтому перед применением необходимо ознакомиться с местными нормативами.

Почему латунь ЛС59-1 становится хрупкой при высоких температурах?

Хрупкость латуни ЛС59-1 при высоких температурах (выше 200°C) обусловлена несколькими факторами, связанными с особенностями её структуры и состава. Во-первых, этот сплав имеет двухфазную структуру, состоящую из α-фазы (богатой медью) и β-фазы (богатой цинком). При повышении температуры происходит изменение соотношения этих фаз и их взаимного расположения, что может приводить к возникновению внутренних напряжений. Во-вторых, свинцовые включения, которые при комнатной температуре распределены в виде мелких частиц, при нагреве могут укрупняться и мигрировать к границам зерен, ослабляя связи между ними. В-третьих, β-фаза при повышенных температурах может подвергаться упорядочению атомов, что также способствует охрупчиванию материала. Кроме того, при длительном нагреве возможно частичное испарение цинка с поверхности, что приводит к изменению состава поверхностного слоя и образованию микропор. Все эти факторы в совокупности приводят к снижению пластичности и увеличению хрупкости латуни ЛС59-1 при высоких температурах, что ограничивает её применение в условиях теплового воздействия.

Какие экологические ограничения существуют для использования латуни ЛС59-1?

Экологические ограничения для использования латуни ЛС59-1 связаны в первую очередь с содержанием свинца (0,8-1,9%) в её составе. Свинец является токсичным тяжелым металлом, который может негативно влиять на здоровье человека и окружающую среду. В связи с этим во многих странах введены нормативные акты, ограничивающие применение свинецсодержащих материалов в различных областях. Например, директива RoHS (Restriction of Hazardous Substances) в Европейском Союзе ограничивает содержание свинца в электрическом и электронном оборудовании. Аналогичные ограничения действуют в США, Японии, Китае и других странах. Особенно строгие ограничения существуют для материалов, контактирующих с питьевой водой, пищевыми продуктами и используемых в детских товарах. Кроме того, при производстве и обработке латуни ЛС59-1 необходимо соблюдать специальные меры предосторожности для предотвращения загрязнения воздуха свинцовыми частицами и защиты работников от воздействия свинца. При утилизации изделий из свинцовых латуней также требуется соблюдение особых правил для минимизации негативного воздействия на окружающую среду.

Как отличить латунь ЛС59-1 от других марок латуней визуально?

Визуальное отличие латуни ЛС59-1 от других марок латуней может быть затруднительным и не всегда надежным, однако существуют некоторые характерные признаки. Латунь ЛС59-1 имеет желтый цвет с легким зеленоватым оттенком, что отличает её от высокомедных латуней (томпаков), имеющих более красноватый оттенок. При внимательном осмотре полированной поверхности можно заметить мелкие темные точки – включения свинца, особенно при рассмотрении под лупой или микроскопом. При обработке резанием латунь ЛС59-1 образует характерную короткую ломкую стружку желтого цвета, в отличие от длинной спиральной стружки, образуемой многими другими латунями. На изломе материал имеет мелкозернистую структуру с матовым блеском. Еще одним отличительным признаком может служить маркировка на полуфабрикатах или изделиях, хотя она присутствует не всегда. Следует отметить, что для точной идентификации марки латуни рекомендуется использовать специальные методы анализа: спектральный, химический или рентгенофлуоресцентный.

Какие существуют методы защиты изделий из латуни ЛС59-1 от коррозии?

Для защиты изделий из латуни ЛС59-1 от коррозии применяется ряд эффективных методов. Наиболее распространенным является нанесение защитных покрытий: хромирование, никелирование, лакирование или нанесение специальных антикоррозионных составов. Химическое оксидирование позволяет создать на поверхности изделия защитную оксидную пленку, которая не только предохраняет от коррозии, но и может использоваться для декоративных целей. Для предотвращения обесцинкования применяются ингибиторы коррозии, которые добавляются в рабочую среду. Катодная защита эффективна при эксплуатации изделий в электропроводящих средах. Важным методом является также регулярное техническое обслуживание, включающее очистку поверхности от загрязнений и продуктов коррозии. Для длительного хранения деталей из латуни ЛС59-1 используются консервационные масла, смазки или специальные антикоррозионные бумаги и пленки. При проектировании конструкций следует избегать застойных зон и щелевых контактов, которые могут способствовать развитию коррозии. Комбинирование различных методов защиты позволяет значительно увеличить срок службы изделий из латуни ЛС59-1 даже в неблагоприятных условиях эксплуатации.

Заключение

Латунь ЛС59-1 является одним из наиболее распространенных и востребованных сплавов на основе меди и цинка, нашедшим широкое применение благодаря своим уникальным технологическим свойствам. Ключевым преимуществом этого материала является исключительная обрабатываемость резанием, обусловленная наличием свинцовых включений, что делает его идеальным выбором для производства деталей методом автоматной обработки.

Сочетание хороших механических свойств, достаточной коррозионной стойкости, высокой теплопроводности и электропроводности обеспечивает широкий спектр применения латуни ЛС59-1 в машиностроении, приборостроении, электротехнике и других отраслях промышленности. При этом следует учитывать ограничения по температуре эксплуатации (не более 200°C) и применению в ответственных деталях трения скольжения из-за склонности материала к охрупчиванию при нагреве.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛС59-1, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Данная статья подготовлена на основе технических требований ГОСТ 15527-2004 и многолетнего опыта специалистов компании "ОборонСпецСплав" в области производства и применения свинцовых латуней. В работе учтены результаты практических испытаний материалов и анализ эксплуатационных характеристик изделий из латуни ЛС59-1 в различных условиях.
