Латунь ЛМЦА57-3-1: характеристики и применение марганцово-алюминиевой латуни

Латунь марки ЛМЦА57-3-1 представляет собой многокомпонентный медно-цинковый сплав, дополнительно легированный марганцем и алюминием, что обеспечивает уникальное сочетание механических и эксплуатационных свойств. Данный материал относится к категории специальных латуней повышенной прочности и характеризуется значительным содержанием цинка (35,2-42%), что в сочетании с легирующими элементами обеспечивает высокие показатели механической прочности, коррозионной стойкости и антифрикционных свойств.

Расшифровка марки ЛМЦА57-3-1

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• М - содержит марганец как основной легирующий элемент
• Ц - содержит цинк в качестве второго основного компонента
• А - содержит алюминий как легирующий элемент
• 57 - номинальное содержание меди около 57%
• 3 - номинальное содержание марганца около 3%
• 1 - номинальное содержание алюминия около 1%

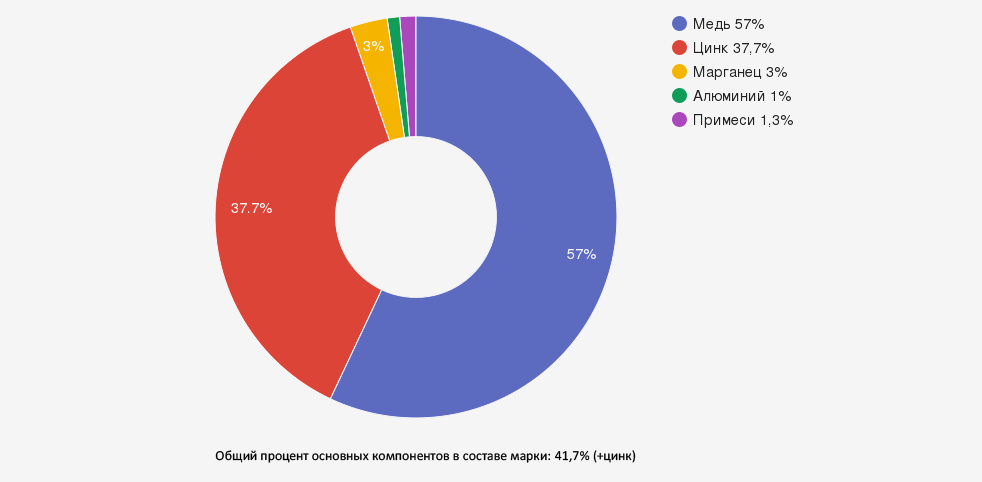

Химический состав латуни ЛМЦА57-3-1

Сплав ЛМЦА57-3-1 производится в соответствии с требованиями ГОСТ 15527-70, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	55,0-58,5	Основной компонент, определяет базовые свойства, пластичность и коррозионную стойкость
Цинк (Zn)	35,2-42,0	Второй основной компонент, повышает прочность и литейные свойства
Марганец (Mn)	2,5-3,5	Значительно повышает прочность, твердость и коррозионную стойкость
Алюминий (Al)	0,5-1,5	Улучшает механические свойства, повышает сопротивление коррозии
Железо (Fe)	до 1,0	Способствует измельчению зерна, повышает прочность
Свинец (Pb)	до 0,2	Улучшает обрабатываемость резанием
Фосфор (P)	до 0,01	Действует как раскислитель при производстве
Сурьма (Sb)	до 0,005	Примесь, содержание строго контролируется
Висмут (Bi)	до 0,002	Примесь, содержание строго контролируется

Высокое содержание цинка (35,2-42%) в сочетании с марганцем (2,5-3,5%) и алюминием (0,5-1,5%) обеспечивает сплаву ЛМЦА57-3-1 оптимальное сочетание прочности, пластичности и других эксплуатационных характеристик.

Механические и физические свойства латуни ЛМЦА57-3-1

Латунь ЛМЦА57-3-1 характеризуется комплексом высоких механических и физических свойств, что определяет её широкое применение в различных отраслях промышленности:

Параметр	Мягкое состояние (М)	Твердое состояние (Т)
Предел прочности при растяжении (σв), МПа	400-500	700-750
Предел текучести (σт), МПа	175-185	450-500
Относительное удлинение (δ), %	25-35	3-5
Твердость по Бринеллю, НВ	110-130	180-200

Физические характеристики латуни ЛМЦА57-3-1:

Параметр	Значение
Плотность, г/см³	8,3-8,4
Температура плавления, °C	870
Модуль упругости, МПа	1,04×10⁵
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	19,2
Теплопроводность, Вт/(м·К)	100-110
Удельное электрическое сопротивление, Ом·м×10⁻⁸	8,0-9,0

Технологические свойства и особенности обработки

Марганцово-алюминиевая латунь ЛМЦА57-3-1 обладает рядом важных технологических свойств, которые определяют особенности её обработки и области применения:

Обрабатываемость давлением

Сплав ЛМЦА57-3-1 хорошо поддается обработке давлением, особенно в горячем состоянии:

• Горячая деформация - выполняется при температуре 650-750°C, позволяет получать заготовки сложной формы с использованием методов ковки, штамповки, прессования
• Холодная деформация - сплав обладает умеренной пластичностью при комнатной температуре, что позволяет применять прокатку, волочение и другие методы холодной обработки с ограничениями по степени деформации

Термическая обработка

Для сплава ЛМЦА57-3-1 применяются следующие режимы термической обработки:

• Отжиг - проводится при температуре 600-700°C с последующим охлаждением на воздухе или в воде. Отжиг позволяет снять внутренние напряжения, повысить пластичность и подготовить материал к дальнейшей обработке.
• Закалка - может применяться для повышения прочности и твердости, проводится с нагревом до 750-800°C и быстрым охлаждением в воде.

Обрабатываемость резанием

Латунь ЛМЦА57-3-1 обладает хорошей обрабатываемостью резанием. Для получения качественной поверхности рекомендуется:

• Использовать острозаточенный режущий инструмент
• Применять оптимальные режимы резания: скорость 80-100 м/мин, подача 0,1-0,3 мм/об
• Обеспечивать эффективное охлаждение в зоне резания

Коррозионная стойкость

Благодаря комплексному легированию марганцем и алюминием, латунь ЛМЦА57-3-1 обладает повышенной коррозионной стойкостью в различных средах:

• Атмосферные условия, включая промышленную атмосферу
• Морская и пресная вода
• Слабые растворы кислот и щелочей
• Пар высокого давления

Свариваемость

Сварка латуни ЛМЦА57-3-1 требует соблюдения специальных технологий из-за наличия в её составе летучих и окисляемых компонентов:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра, фосфора или кремния.
• Аргонодуговая сварка - может применяться с использованием специальных флюсов и защитной атмосферы для предотвращения выгорания цинка и окисления алюминия и марганца.

Антифрикционные свойства

Латунь ЛМЦА57-3-1 обладает хорошими антифрикционными характеристиками, что позволяет использовать её для изготовления деталей, работающих в условиях трения скольжения:

• Низкий коэффициент трения в паре с различными материалами
• Высокая износостойкость
• Способность работать в условиях ограниченной смазки

Формы поставки латуни ЛМЦА57-3-1

Компания "ОборонСпецСплав" поставляет латунь ЛМЦА57-3-1 в различных формах в соответствии с ГОСТ 15527-70 и другими нормативными документами:

Листы и полосы

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм

Прутки

• Круглые - диаметром от 3 до 160 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - с размером "под ключ" от 5 до 60 мм

Проволока

• Диаметром от 0,1 до 12 мм
• В мотках, бухтах или на катушках
• Различной степени твердости

Ленты

• Толщиной от 0,05 до 2,0 мм
• Шириной от 10 до 300 мм
• В рулонах или нарезанные по длине

Поковки и штамповки

• Заготовки сложной формы, изготовленные методом горячей деформации
• Размеры и конфигурация по техническим требованиям заказчика

Фасонные изделия

• Втулки, подшипники скольжения
• Детали арматуры
• Крепежные элементы
• Декоративные изделия и фурнитура

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛМЦА57-3-1

Благодаря уникальному сочетанию прочности, коррозионной стойкости, антифрикционных свойств и привлекательного внешнего вида, латунь ЛМЦА57-3-1 широко применяется в различных отраслях промышленности:

Машиностроение

• Детали насосов и арматуры, работающие под высоким давлением
• Компоненты гидравлических и пневматических систем
• Втулки, подшипники скольжения, работающие при высоких нагрузках
• Детали узлов трения с повышенными требованиями к износостойкости
• Крепежные элементы для агрессивных сред

Судостроение и морская техника

• Детали судовой арматуры
• Компоненты систем охлаждения морских двигателей
• Элементы забортного оборудования
• Детали гребных винтов

Энергетическое машиностроение

• Компоненты котельного оборудования
• Детали паровой арматуры
• Элементы теплообменников
• Компоненты турбинного оборудования

Приборостроение

• Детали точных механизмов
• Компоненты измерительной аппаратуры
• Элементы электротехнического оборудования

Строительство и архитектура

• Декоративные элементы и фурнитура
• Отделочные материалы
• Фасадные конструкции
• Элементы ограждений и перил

Преимущества и недостатки латуни ЛМЦА57-3-1

Преимущества:

• Высокая прочность, превосходящая характеристики большинства стандартных латуней
• Отличная коррозионная стойкость в различных средах, включая морскую воду
• Хорошие антифрикционные свойства, обеспечивающие длительный срок службы деталей трения
• Привлекательный внешний вид, позволяющий использовать сплав для декоративных изделий
• Возможность обработки различными методами для получения деталей сложной формы
• Высокая стойкость к эрозионному воздействию потока жидкости или пара
• Стабильность размеров деталей в процессе эксплуатации

Недостатки:

• Относительно высокая стоимость по сравнению с простыми латунями
• Сложность сварки из-за риска выгорания цинка и окисления алюминия и марганца
• Ограниченная пластичность при холодной деформации
• Требовательность к соблюдению технологических режимов обработки
• Меньшая электропроводность по сравнению с чистой медью и простыми латунями
• Потенциальный риск коррозии под напряжением при определенных условиях эксплуатации

Аналоги латуни ЛМЦА57-3-1

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛМцА58-2-1	Россия	Содержит больше меди, меньше марганца, сходные свойства
CuZn38Mn3Al1	Европа (EN)	Европейский аналог марганцово-алюминиевой латуни
C68700	США (ASTM)	Американский аналог, содержащий марганец и алюминий
JIS H3100 C6871	Япония	Японский аналог марганцово-алюминиевой латуни

При замене латуни ЛМЦА57-3-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛМЦА57-3-1

Как влияют алюминий и марганец на свойства латуни ЛМЦА57-3-1?

Алюминий и марганец являются ключевыми легирующими элементами в латуни ЛМЦА57-3-1 и оказывают комплексное влияние на её свойства. Марганец в количестве 2,5-3,5% значительно повышает прочность и твердость сплава, а также существенно улучшает коррозионную стойкость, особенно в морской воде и паре высокого давления. Алюминий (0,5-1,5%) способствует дополнительному повышению прочностных характеристик, улучшает стойкость к окислению при повышенных температурах и повышает сопротивление коррозии. Совместное присутствие марганца и алюминия обеспечивает синергетический эффект, значительно улучшая механические свойства и эксплуатационные характеристики сплава по сравнению с обычными латунями.

Можно ли использовать латунь ЛМЦА57-3-1 в контакте с питьевой водой?

Латунь ЛМЦА57-3-1 может использоваться для компонентов систем питьевого водоснабжения, однако с определенными ограничениями. Содержание свинца в данном сплаве не превышает 0,2%, что находится на границе современных требований к материалам, контактирующим с питьевой водой. В некоторых странах действуют более строгие нормы по содержанию свинца (до 0,05%). Перед применением в системах питьевого водоснабжения рекомендуется проведение специальных испытаний на вымывание металлов и соответствие санитарно-гигиеническим нормам. В современной практике для питьевого водоснабжения чаще применяются специальные бессвинцовые латуни или бронзы, сертифицированные для контакта с питьевой водой.

Какова максимальная рабочая температура для деталей из латуни ЛМЦА57-3-1?

Максимальная рекомендуемая рабочая температура для деталей из латуни ЛМЦА57-3-1 составляет около 350-400°C. При более высоких температурах начинается заметное снижение механических свойств, особенно прочности и твердости. Для длительной эксплуатации рекомендуется не превышать температуру 300°C, чтобы избежать рекристаллизации материала и связанного с этим ухудшения механических характеристик. Благодаря наличию алюминия и марганца, сплав ЛМЦА57-3-1 обладает лучшей термостойкостью по сравнению с простыми латунями, что делает его подходящим для работы с паром высокого давления и в других условиях повышенных температур.

Как выполняется полировка изделий из латуни ЛМЦА57-3-1 для декоративных целей?

Полировка изделий из латуни ЛМЦА57-3-1 для декоративных целей выполняется в несколько этапов:
1. Предварительная подготовка поверхности - устранение грубых дефектов, шлифовка абразивными материалами с постепенным уменьшением зернистости от 400 до 1000 грит.
2. Промежуточная полировка - обработка поверхности полировальными пастами средней абразивности с использованием тканевых кругов.
3. Финишная полировка - использование тонких полировальных паст с минимальной абразивностью и мягких полировальных кругов для достижения зеркального блеска.
4. Защитная обработка - нанесение специальных лаков или восков для предотвращения потускнения и сохранения декоративного вида.
Для улучшения эстетических свойств и повышения коррозионной стойкости на изделия из латуни ЛМЦА57-3-1 также могут наноситься гальванические покрытия (никелирование, хромирование, золочение) или применяться химическое патинирование для создания различных декоративных эффектов.

Совместима ли латунь ЛМЦА57-3-1 с другими металлами в узлах трения?

Латунь ЛМЦА57-3-1 демонстрирует хорошую совместимость с различными металлами в узлах трения, что делает её ценным материалом для изготовления подшипников скольжения и других деталей трибологических систем. Наилучшую совместимость сплав показывает в паре с закаленными и хромированными сталями, а также с никелевыми сплавами. При работе с алюминиевыми сплавами необходимо учитывать риск гальванической коррозии во влажной среде. Для узлов трения с высокими нагрузками рекомендуется обеспечивать надлежащую смазку для снижения износа и предотвращения задиров. Благодаря содержанию марганца и алюминия, латунь ЛМЦА57-3-1 обладает повышенной устойчивостью к фреттинг-коррозии и кавитационной эрозии, что важно для деталей, работающих в условиях вибрации и воздействия потока жидкости.

Заключение

Латунь ЛМЦА57-3-1 представляет собой высококачественный конструкционный материал, сочетающий превосходную прочность, коррозионную стойкость и антифрикционные свойства. Комплексное легирование марганцем и алюминием придает этому сплаву уникальный комплекс характеристик, делающих его незаменимым для изготовления ответственных деталей, работающих в условиях высоких нагрузок, агрессивных сред и повышенных температур.

Благодаря своим исключительным свойствам, латунь ЛМЦА57-3-1 широко применяется в машиностроении, судостроении, энергетике, приборостроении и других отраслях промышленности. Возможность обработки различными методами в сочетании с привлекательным внешним видом также делает этот материал востребованным для изготовления декоративных изделий и архитектурных элементов.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛМЦА57-3-1, изготовленных в строгом соответствии с требованиями ГОСТ 15527-70. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Высокая прочность, превосходная коррозионная стойкость и отличные антифрикционные характеристики латуни ЛМЦА57-3-1 делают этот материал экономически эффективным решением для ответственных узлов и механизмов, работающих в сложных условиях эксплуатации. Инвестиции в качественные материалы окупаются за счет увеличения срока службы деталей и сокращения затрат на техническое обслуживание и ремонт оборудования.

При разработке статьи были использованы данные из нормативной документации ГОСТ 15527-70, а также материалы многолетних исследований и практического опыта инженеров-металлургов компании "ОборонСпецСплав" в области производства и применения специальных марок латуней в различных отраслях промышленности.
