Латунь ЛМЦ58-2: характеристики и применение марганцевой латуни

Латунь марки ЛМЦ58-2 представляет собой высококачественный медно-цинковый сплав, легированный марганцем, который выступает в качестве основного модифицирующего элемента. Этот материал отличается исключительной коррозионной стойкостью в различных средах, включая морскую и пресную воду, повышенной износостойкостью и высокими прочностными характеристиками, что делает его незаменимым для изготовления ответственных деталей в судостроении, машиностроении и приборостроении.

Расшифровка марки ЛМЦ58-2

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• М - содержит марганец как основной легирующий элемент
• Ц - содержит цинк в качестве второго основного компонента
• 58 - номинальное содержание меди около 58%
• 2 - номинальное содержание марганца около 2%

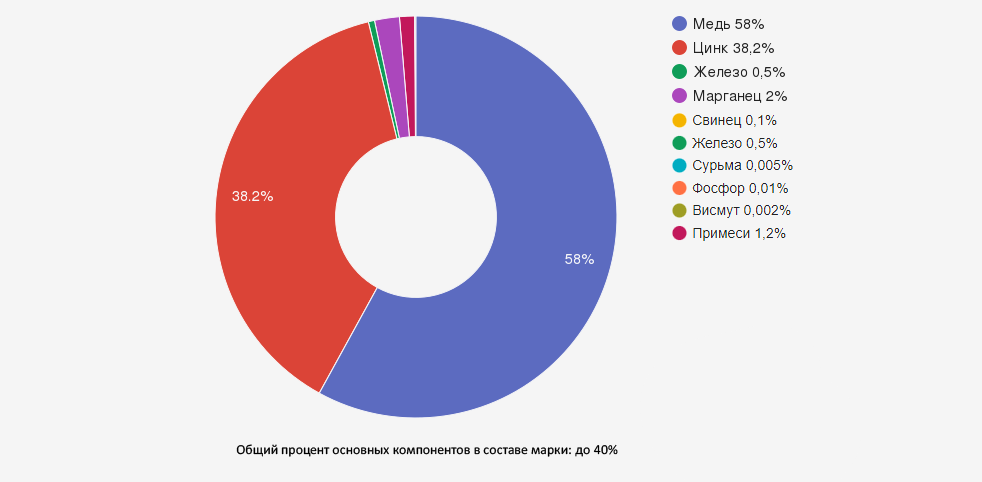

Химический состав латуни ЛМЦ58-2

Сплав ЛМЦ58-2 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	57,0-60,0	Основной компонент, определяет пластичность и коррозионную стойкость
Марганец (Mn)	1,0-2,0 (3,0-4,0)*	Повышает прочность, коррозионную стойкость и износостойкость
Железо (Fe)	до 0,5	Способствует измельчению зерна, повышает прочность
Свинец (Pb)	до 0,1	Улучшает обрабатываемость резанием
Фосфор (P)	до 0,01	Действует как раскислитель при плавке
Сурьма (Sb)	до 0,005	Примесь, содержание строго ограничено
Висмут (Bi)	до 0,002	Примесь, содержание строго ограничено
Цинк (Zn)	остальное	Второй основной компонент, улучшает литейные свойства

* По согласованию с заказчиком допускается повышенное содержание марганца (3,0-4,0%), что позволяет дополнительно улучшить механические свойства и коррозионную стойкость сплава.

Суммарное содержание примесей в сплаве не должно превышать 1,2%, что обеспечивает стабильность его технических характеристик.

Механические и физические свойства латуни ЛМЦ58-2

Латунь ЛМЦ58-2 характеризуется комплексом высоких механических и физических свойств, что определяет её широкое применение в различных отраслях промышленности:

Параметр	Значение
Предел прочности при растяжении (σв), МПа	400-450
Предел текучести (σт), МПа	150-180
Относительное удлинение (δ), %	25-35
Твердость по Бринеллю, НВ	100-120
Плотность, г/см³	8,4-8,5
Температура плавления, °C	900-920
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	18,7
Теплопроводность, Вт/(м·К)	105-115
Удельное электрическое сопротивление, Ом·м×10⁻⁸	7,5-8,0

В зависимости от способа обработки и назначения, латунь ЛМЦ58-2 может поставляться в различных состояниях:

• Мягкое (М) - после отжига, характеризуется наибольшей пластичностью
• Полутвердое (П) - после неполного отжига или частичной деформации
• Твердое (Т) - после холодной деформации, обладает повышенной прочностью

Технологические свойства и особенности обработки

Марганцевая латунь ЛМЦ58-2 обладает рядом важных технологических свойств, которые определяют особенности её обработки и области применения:

Обрабатываемость давлением

Сплав ЛМЦ58-2 характеризуется следующими особенностями обработки давлением:

• Горячая деформация - сплав отлично обрабатывается при температурах 700-800°C, что позволяет получать полуфабрикаты различной формы методами прессования, ковки, штамповки
• Холодная деформация - материал удовлетворительно поддается холодной обработке давлением (прокатка, волочение), однако из-за повышенной прочности требует большего усилия по сравнению с простыми латунями

Обрабатываемость резанием

Латунь ЛМЦ58-2 обладает хорошей обрабатываемостью резанием. Для получения качественной поверхности рекомендуется:

• Использовать острозаточенный режущий инструмент
• Применять оптимальные режимы резания: скорость 80-120 м/мин, подача 0,1-0,3 мм/об
• Обеспечивать эффективное охлаждение в зоне резания

Коррозионная стойкость

Благодаря присутствию марганца в составе, латунь ЛМЦ58-2 обладает повышенной коррозионной стойкостью в различных средах:

• Морская и пресная вода
• Горячий пар
• Атмосферные условия, включая промышленную атмосферу
• Слабые растворы кислот и щелочей

Особенно важным свойством является стойкость к коррозионному растрескиванию под напряжением, что делает сплав ценным материалом для деталей, работающих в условиях одновременного воздействия механических нагрузок и агрессивных сред.

Износостойкость

Латунь ЛМЦ58-2 характеризуется повышенной износостойкостью благодаря присутствию марганца, который способствует формированию более твердой и прочной структуры. Это свойство особенно важно для деталей, работающих в условиях трения.

Свариваемость

При необходимости соединения деталей из латуни ЛМЦ58-2 рекомендуются следующие технологии:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
• Аргонодуговая сварка - возможна с применением специальных флюсов и защитной атмосферы для предотвращения выгорания цинка и окисления марганца.
• Газовая сварка - применяется с ограничениями и требует особого внимания к режимам нагрева.

Наплавка

Латунь ЛМЦ58-2 успешно используется для наплавки на углеродистую сталь с целью повышения коррозионной стойкости и износостойкости поверхности. Наплавка может осуществляться газовым или дуговым методом с применением соответствующих флюсов.

Формы поставки латуни ЛМЦ58-2

Компания "ОборонСпецСплав" поставляет латунь ЛМЦ58-2 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:

Листы и полосы

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм

Прутки

• Круглые - диаметром от 3 до 160 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - с размером "под ключ" от 5 до 60 мм

Проволока

• Диаметром от 0,1 до 12 мм
• В мотках, бухтах или на катушках
• Различной степени твердости

Ленты

• Толщиной от 0,05 до 2,0 мм
• Шириной от 10 до 300 мм
• В рулонах или нарезанные по длине

Чушки

• Для последующей переплавки и изготовления литых деталей

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛМЦ58-2

Благодаря уникальному сочетанию механических, технологических и эксплуатационных свойств, латунь ЛМЦ58-2 широко применяется в различных отраслях промышленности:

Судостроение и морская техника

• Детали и механизмы судовой арматуры
• Компоненты систем охлаждения морских судов
• Элементы гребных винтов
• Детали насосов и клапанов морского исполнения
• Компоненты забортной арматуры

Машиностроение

• Детали запорной и регулирующей арматуры
• Компоненты гидравлических и пневматических систем
• Крепежные элементы (болты, гайки) для работы в агрессивных средах
• Детали узлов трения с повышенными требованиями к износостойкости
• Компоненты теплообменного оборудования

Приборостроение

• Точные детали приборов и измерительного оборудования
• Компоненты оптико-механических устройств
• Детали электротехнических приборов

Сварочное производство

• Проволока для газовой сварки
• Материал для наплавки на углеродистую сталь
• Электроды для специальных видов сварки

Химическая промышленность

• Детали аппаратуры, работающей в агрессивных средах
• Компоненты насосов и запорной арматуры
• Элементы трубопроводных систем для агрессивных сред

Преимущества и недостатки латуни ЛМЦ58-2

Преимущества:

• Высокая коррозионная стойкость в различных средах, включая морскую воду
• Повышенная прочность и износостойкость по сравнению с простыми латунями
• Хорошая обрабатываемость различными методами
• Стойкость к коррозионному растрескиванию под напряжением
• Возможность использования для наплавки на углеродистую сталь
• Сохранение механических свойств при повышенных температурах
• Высокая стойкость к эрозионному воздействию потока жидкости или пара

Недостатки:

• Относительно высокая стоимость по сравнению с простыми латунями
• Сложность сварки из-за риска выгорания цинка и окисления марганца
• Меньшая электропроводность по сравнению с чистой медью и простыми латунями
• Ограниченная доступность по сравнению с более распространенными марками латуней
• Потребность в строгом соблюдении технологических режимов при обработке

Аналоги латуни ЛМЦ58-2

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛМцЖ 52-2-1	Россия	Содержит меньше меди, дополнительно легирована железом
CuZn40Mn2	Европа (EN)	Европейский аналог марганцевой латуни
C67500	США (ASTM)	Американский аналог, содержащий марганец
JIS H3100 C6870	Япония	Японский аналог марганцевой латуни

При замене латуни ЛМЦ58-2 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.

Вопросы и ответы о латуни ЛМЦ58-2

Как влияет марганец на свойства латуни ЛМЦ58-2?

Марганец является ключевым легирующим элементом в латуни ЛМЦ58-2 и оказывает многостороннее влияние на её свойства. Прежде всего, марганец значительно повышает прочность и твердость сплава, благодаря образованию твердых растворов с медью и цинком. Кроме того, марганец существенно улучшает коррозионную стойкость, особенно в морской воде, предотвращая процесс обесцинкования. Марганец также способствует повышению износостойкости сплава, что делает его ценным материалом для деталей, работающих в условиях трения. Еще одним важным эффектом является повышение стойкости к коррозионному растрескиванию под напряжением, что критически важно для деталей, испытывающих одновременное воздействие механических нагрузок и агрессивных сред.

Можно ли использовать латунь ЛМЦ58-2 для питьевого водоснабжения?

Латунь ЛМЦ58-2 может использоваться для компонентов систем питьевого водоснабжения, однако с некоторыми ограничениями. Содержание свинца в данном сплаве не превышает 0,1%, что соответствует большинству современных требований к материалам, контактирующим с питьевой водой. Тем не менее, для применения в системах питьевого водоснабжения рекомендуется проведение дополнительных испытаний на вымывание металлов и соответствие санитарно-гигиеническим нормам. В некоторых странах существуют специальные сертификаты для материалов, контактирующих с питьевой водой, и перед применением латуни ЛМЦ58-2 в таких системах следует убедиться в наличии соответствующих разрешительных документов.

Какова максимальная рабочая температура для деталей из латуни ЛМЦ58-2?

Максимальная рекомендуемая рабочая температура для деталей из латуни ЛМЦ58-2 составляет около 300-350°C. При более высоких температурах начинается заметное снижение механических свойств, особенно прочности и твердости. Для длительной эксплуатации рекомендуется не превышать температуру 250°C, чтобы избежать рекристаллизации материала и связанного с этим ухудшения механических характеристик. Благодаря наличию марганца, сплав ЛМЦ58-2 обладает несколько лучшей термостойкостью по сравнению с простыми латунями, что делает его подходящим для работы с горячим паром и в других условиях повышенных температур.

Как выполняется наплавка латуни ЛМЦ58-2 на углеродистую сталь?

Наплавка латуни ЛМЦ58-2 на углеродистую сталь выполняется для повышения коррозионной стойкости и износостойкости поверхности стальных деталей. Процесс наплавки включает следующие этапы:
1. Тщательная очистка поверхности стали от окислов, масел и других загрязнений.
2. Предварительный подогрев стальной детали до температуры 250-300°C для снижения скорости охлаждения и предотвращения образования трещин.
3. Нанесение флюса, специально разработанного для наплавки латуни на сталь.
4. Наплавка, которая может выполняться: - Газовым методом с использованием нейтрального или слабоокислительного пламени; - Дуговым методом с применением вольфрамового электрода в среде защитного газа (аргон); - С использованием специальных электродов с медно-цинковым сердечником и марганецсодержащим покрытием.
5. Контролируемое охлаждение для предотвращения образования дефектов в наплавленном слое и зоне термического влияния.
Толщина наплавленного слоя обычно составляет 1-3 мм, но может быть увеличена при необходимости путем многослойной наплавки.

Возможно ли использование латуни ЛМЦ58-2 в криогенной технике?

Латунь ЛМЦ58-2 может использоваться в криогенной технике, но с определенными ограничениями. Сплав сохраняет достаточную пластичность при температурах до -196°C (температура жидкого азота), однако при более низких температурах возможно охрупчивание материала. Для применения в условиях криогенных температур рекомендуется проведение предварительных испытаний на ударную вязкость и другие механические свойства при низких температурах. Преимуществом латуни ЛМЦ58-2 для криогенных применений является относительно низкий коэффициент теплового расширения и хорошая теплопроводность, что позволяет использовать её для некоторых компонентов криогенного оборудования, не подвергающихся значительным механическим нагрузкам.

Заключение

Латунь ЛМЦ58-2 является высококачественным конструкционным материалом, сочетающим превосходную коррозионную стойкость, высокую прочность и отличные технологические свойства. Легирование сплава марганцем придает ему ряд уникальных характеристик, делающих его незаменимым для изготовления ответственных деталей, работающих в агрессивных средах, особенно в контакте с морской водой.

Благодаря своим исключительным свойствам, латунь ЛМЦ58-2 широко применяется в судостроении, машиностроении, приборостроении и других отраслях, где требуются материалы с высокой коррозионной стойкостью и износостойкостью. Возможность наплавки этого сплава на углеродистую сталь открывает дополнительные перспективы его использования для повышения эксплуатационных характеристик деталей из более дешевых материалов.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛМЦ58-2, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Статья подготовлена на основе технических требований ГОСТ 15527-2004 и многолетней практики использования латуни ЛМЦ58-2 в различных отраслях промышленности. Информация основана на результатах испытаний и реальном производственном опыте инженеров компании "ОборонСпецСплав".
