Латунь марки ЛАЖ60-1-1 (алюминиево-железистая): характеристики, применение и особенности

Латунь ЛАЖ60-1-1 представляет собой высококачественный сложнолегированный медно-цинковый сплав, в котором основными легирующими элементами являются алюминий и железо. Этот материал отличается высокой прочностью, превосходной износостойкостью и исключительной коррозионной стойкостью в различных агрессивных средах. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни ЛАЖ60-1-1, изготовленной в строгом соответствии с требованиями ГОСТ 15527-2004.

Расшифровка маркировки ЛАЖ60-1-1

Обозначение марки латуни ЛАЖ60-1-1 имеет следующую структуру:

• Л — указывает на принадлежность материала к категории латуней (медно-цинковых сплавов);
• А — обозначает алюминий как один из основных легирующих элементов в составе сплава;
• Ж — обозначает железо как второй основной легирующий элемент;
• 60 — указывает на среднее процентное содержание меди в сплаве (60%);
• 1 — обозначает среднее процентное содержание алюминия (1%);
• 1 — обозначает среднее процентное содержание железа (1%).

Таким образом, маркировка ЛАЖ60-1-1 характеризует сложнолегированную латунь (алюминиево-железистую), содержащую около 60% меди, 1% алюминия и 1% железа, что определяет уникальные свойства данного сплава, существенно отличающие его от простых двойных латуней.

Химический состав латуни ЛАЖ60-1-1

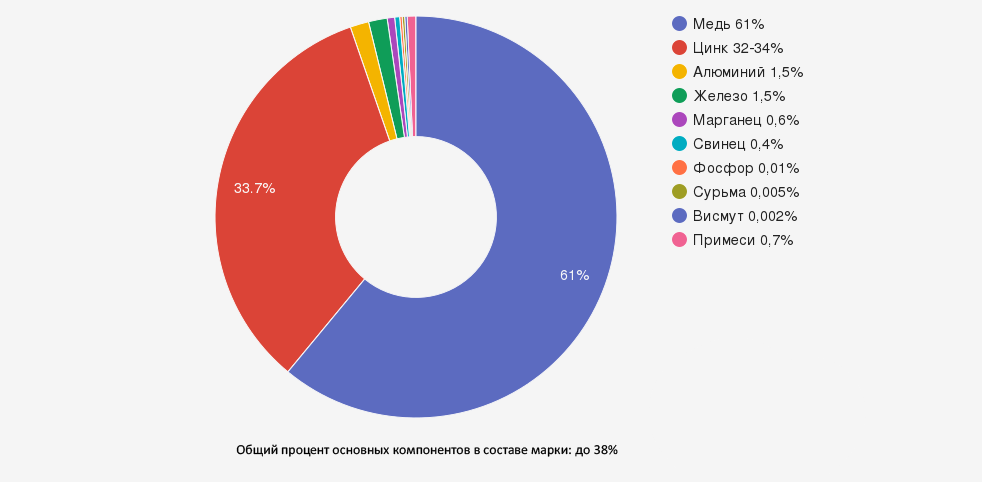

В соответствии с ГОСТ 15527-2004, химический состав латуни ЛАЖ60-1-1 включает следующие элементы:

Такой химический состав с тщательно сбалансированным содержанием легирующих элементов обеспечивает уникальные свойства материала, особенно его высокую прочность, износостойкость и коррозионную стойкость в различных агрессивных средах.

Особую роль в этом сплаве играют алюминий и железо, которые в сочетании формируют особую структуру материала, обеспечивающую оптимальное сочетание механических и технологических свойств. Алюминий создает на поверхности защитную оксидную пленку, повышающую коррозионную стойкость, а железо улучшает механические характеристики и повышает износостойкость.

Физические и механические свойства

Латунь ЛАЖ60-1-1 характеризуется следующими физико-механическими показателями:

Физические свойства:

• Плотность: 8,2-8,3 г/см³
• Температура плавления: около 904°C
• Температура отжига для предотвращения сезонного растрескивания: 240-260°C
• Температура горячей обработки: 600-800°C
• Теплопроводность: 85-95 Вт/(м·К)
• Удельное электрическое сопротивление: 0,09-0,11 Ом·мм²/м
• Коэффициент линейного расширения: 19-20·10^-6 К^-1
• Модуль упругости: 115-120 ГПа

Механические свойства (в зависимости от состояния поставки):

Латунь ЛАЖ60-1-1 отличается высокими показателями прочности и твердости благодаря комплексному легированию алюминием и железом. Материал демонстрирует оптимальное сочетание прочностных характеристик и пластичности, что делает его подходящим для изготовления ответственных деталей, работающих в условиях значительных механических нагрузок.

Особо следует отметить высокую износостойкость сплава, что делает его идеальным материалом для изготовления подшипников скольжения, шестерен, втулок и других деталей триботехнического назначения.

Технологические свойства и особенности обработки

Латунь ЛАЖ60-1-1 обладает рядом важных технологических характеристик, определяющих особенности её обработки:

Литейные свойства

Сплав характеризуется хорошей текучестью и малой склонностью к ликвации (неоднородности состава), что обеспечивает высокое качество отливок. Эти свойства делают его подходящим для изготовления сложных по форме деталей методом литья.

Обработка давлением

Латунь ЛАЖ60-1-1 хорошо поддается обработке давлением преимущественно в горячем состоянии при температуре 600-800°C. В этом температурном диапазоне материал демонстрирует оптимальное сочетание пластичности и сопротивления деформации. Основные методы обработки давлением включают:

• Горячую прокатку;
• Горячее прессование;
• Горячую ковку и штамповку;
• Горячее волочение.

Термическая обработка

Важной особенностью латуни ЛАЖ60-1-1 является необходимость проведения специального отжига при температуре 240-260°C для предотвращения "сезонного растрескивания" (коррозионного растрескивания под напряжением). Этот процесс позволяет снять внутренние напряжения в материале и значительно повысить его устойчивость к коррозионному разрушению в условиях эксплуатации.

Обрабатываемость резанием

Латунь ЛАЖ60-1-1 хорошо поддается механической обработке резанием благодаря наличию свинца в составе (до 0,4%), который выступает как твердая смазка и способствует формированию ломкой стружки. Сплав обеспечивает возможность получения деталей с высокой точностью размеров и качеством поверхности.

Сварка и пайка

Сплав можно сваривать различными методами, однако предпочтительными являются:

• Аргонодуговая сварка;
• Газовая сварка с применением специальных флюсов;
• Контактная сварка.

Пайка латуни ЛАЖ60-1-1 также возможна с использованием соответствующих припоев и флюсов.

Особенности и ограничения

При работе с латунью ЛАЖ60-1-1 следует учитывать следующие особенности:

• Необходимость строгого контроля температурных режимов при горячей обработке;
• Важность проведения отжига для предотвращения сезонного растрескивания;
• Потребность в качественной смазке при холодной деформации;
• Необходимость использования специальных флюсов при сварке и пайке для защиты от окисления.

Коррозионная стойкость

Латунь ЛАЖ60-1-1 отличается высокой коррозионной стойкостью в различных средах благодаря комплексному легированию алюминием и железом:

• Атмосферная коррозия — превосходная устойчивость к воздействию атмосферных факторов, что позволяет эксплуатировать изделия из этого сплава на открытом воздухе без дополнительной защиты;
• Морская и пресная вода — высокая стойкость к коррозии в водной среде, включая морскую воду, что особенно важно для судостроения;
• Органические кислоты — хорошая устойчивость к растворам органических кислот;
• Коррозионное растрескивание — после специального отжига при 240-260°C материал демонстрирует пониженную склонность к коррозионному растрескиванию под напряжением.

Алюминий в составе сплава формирует на поверхности плотную оксидную пленку, которая служит надежным барьером против коррозии. Железо, в свою очередь, способствует формированию более однородной структуры материала, снижая риск избирательной коррозии по границам зерен.

Важно отметить, что для обеспечения максимальной коррозионной стойкости изделий из латуни ЛАЖ60-1-1 необходимо проведение правильной термической обработки, направленной на снятие внутренних напряжений, которые могут стать причиной коррозионного разрушения в агрессивных средах.

Формы поставки латуни ЛАЖ60-1-1

Компания "ОборонСпецСплав" предлагает латунь ЛАЖ60-1-1 в различных формах поставки:

Латунный лист ЛАЖ60-1-1

Прокат из медно-цинкового сплава ЛАЖ60-1-1, обладающий повышенными коррозионными свойствами и устойчивостью к атмосферным воздействиям. Листы применяются для изготовления деталей различного назначения в судостроении, приборостроении и авиационной промышленности. Производятся в соответствии с ГОСТ 2208-2007.

Толщина листов: от 0,5 до 25 мм

Состояние поставки: мягкое, твердое

Латунный пруток ЛАЖ60-1-1

Длинномерное изделие преимущественно круглого сечения из сплава ЛАЖ60-1-1, отлично поддающееся механической обработке и резке. Прутки используются для изготовления подшипников скольжения, шестерен, втулок и других деталей, требующих высокой прочности и износостойкости. Поставляются согласно ГОСТ 2060-2006.

Диаметр прутков: от 3 до 180 мм

Состояние поставки: прессованные, тянутые

Латунный круг ЛАЖ60-1-1

Длинномерный полуфабрикат круглого сечения из сплава ЛАЖ60-1-1, отличающийся более широким сортаментом по сравнению с прутками. Круги применяются для производства деталей методом механической обработки, особенно для компонентов, работающих в условиях значительных нагрузок и износа. Производятся в соответствии с ГОСТ 2060-2006.

Диаметр кругов: от 5 до 250 мм

Состояние поставки: прессованные, катаные

Латунные втулки ЛАЖ60-1-1

Полые цилиндрические изделия из сплава ЛАЖ60-1-1, используемые в качестве подшипников скольжения в различных механизмах. Втулки отличаются высокой износостойкостью, низким коэффициентом трения и хорошей работоспособностью в условиях ограниченной смазки. Поставляются согласно техническим условиям производителя.

Внутренний диаметр: от 5 до 100 мм

Внешний диаметр: от 10 до 150 мм

Латунные отливки ЛАЖ60-1-1

Изделия сложной формы, полученные методом литья из сплава ЛАЖ60-1-1. Отливки используются для изготовления корпусных деталей, деталей запорной арматуры, компонентов насосов и других изделий, требующих хорошей коррозионной стойкости и высоких механических характеристик. Производятся в соответствии с техническими условиями или чертежами заказчика.

Все формы поставки латуни ЛАЖ60-1-1 сопровождаются сертификатами качества, подтверждающими соответствие продукции требованиям стандартов и технических условий.

Области применения латуни ЛАЖ60-1-1

Благодаря уникальному сочетанию механических свойств, износостойкости и коррозионной стойкости, латунь ЛАЖ60-1-1 находит широкое применение в различных отраслях промышленности:

Судостроение

• Детали судовой арматуры;
• Компоненты систем охлаждения морских двигателей;
• Элементы гребных винтов;
• Детали палубного оборудования;
• Компоненты судовых механизмов, работающих в контакте с морской водой.

Приборостроение

• Детали точных приборов;
• Компоненты измерительной аппаратуры;
• Элементы навигационных систем;
• Детали оптических приборов;
• Компоненты систем автоматики.

Авиационная промышленность

• Детали систем управления;
• Компоненты гидравлических систем;
• Элементы топливных систем;
• Детали крепления;
• Компоненты пневматических систем.

Машиностроение

• Подшипники скольжения;
• Шестерни и зубчатые колеса;
• Втулки и вкладыши;
• Детали насосов и компрессоров;
• Элементы запорной арматуры;
• Компоненты трубопроводных систем.

Химическая промышленность

• Детали оборудования, работающего в агрессивных средах;
• Компоненты теплообменных аппаратов;
• Элементы насосов и запорной арматуры;
• Детали реакторов;
• Компоненты дозирующих устройств.

Общее машиностроение

• Горячедеформированные изделия;
• Детали оборудования различного назначения;
• Компоненты редукторов и передаточных механизмов;
• Элементы соединительных устройств;
• Детали, работающие в условиях повышенного износа.

Особую ценность латунь ЛАЖ60-1-1 представляет для изделий, эксплуатируемых в условиях одновременного воздействия механических нагрузок, износа и агрессивных сред, где требуется сочетание прочности, износостойкости и коррозионной стойкости.

Преимущества и особенности латуни ЛАЖ60-1-1

Преимущества:

• Высокая прочность и твердость благодаря комплексному легированию алюминием и железом;
• Превосходная износостойкость, особенно в условиях трения скольжения;
• Отличная коррозионная стойкость в различных средах, включая атмосферу, пресную и морскую воду;
• Устойчивость к воздействию растворов органических кислот;
• Хорошая обрабатываемость давлением в горячем состоянии;
• Малая склонность к ликвации, обеспечивающая высокое качество отливок;
• Хорошая обрабатываемость резанием;
• Возможность эксплуатации изделий на открытой территории без дополнительной защиты;
• Хорошая текучесть при литье, позволяющая получать детали сложной формы;
• Низкий коэффициент трения, особенно важный для подшипников скольжения.

Особенности и ограничения:

• Необходимость специального отжига при 240-260°C для предотвращения сезонного растрескивания;
• Преимущественная обработка давлением в горячем состоянии (600-800°C);
• Более высокая стоимость по сравнению с простыми двойными латунями;
• Ограниченная пластичность в холодном состоянии;
• Необходимость строгого контроля температурных режимов при термической обработке;
• Повышенная склонность к окислению при нагреве, требующая защитной атмосферы или специальных флюсов.

Аналоги и заменители

При отсутствии возможности использования латуни ЛАЖ60-1-1 могут применяться следующие аналоги:

Отечественные аналоги:

• ЛАЖМц66-6-3-2 — латунь с повышенным содержанием алюминия и дополнительным легированием марганцем, обладает более высокой прочностью, но меньшей пластичностью;
• ЛМцЖ52-2-1 — латунь, легированная марганцем и железом, имеет несколько меньшую прочность, но лучшую пластичность;
• БрАЖ9-4 — алюминиево-железистая бронза, превосходит ЛАЖ60-1-1 по прочности и коррозионной стойкости, но имеет более высокую стоимость.

Зарубежные аналоги:

• CuZn37Al1Fe1 — европейский аналог по стандарту EN;
• C67400 — американский аналог по стандарту ASTM;
• CZ118 — британский аналог по стандарту BS;
• HAl60-1-1 — китайский аналог по стандарту GB.

При выборе заменителя необходимо тщательно учитывать конкретные требования к изделию и условия его эксплуатации, так как даже близкие по составу сплавы могут существенно различаться по своим механическим и коррозионным свойствам.

Часто задаваемые вопросы о латуни ЛАЖ60-1-1

Заключение

Латунь ЛАЖ60-1-1 — высококачественный сложнолегированный сплав с содержанием меди 58-61%, алюминия 0,7-1,3% и железа 0,7-1,3%. Материал отличается высокой прочностью, превосходной износостойкостью и отличной коррозионной стойкостью в различных агрессивных средах.

Благодаря уникальному сочетанию свойств, латунь ЛАЖ60-1-1 находит широкое применение в судостроении, приборостроении, авиационной промышленности и общем машиностроении. Этот сплав особенно ценен для изготовления подшипников скольжения, шестерен, втулок и других деталей, работающих в условиях значительных механических нагрузок и износа.

Компания "ОборонСпецСплав" предлагает латунь ЛАЖ60-1-1 в различных формах поставки: листы, прутки, круги, втулки и отливки. Вся продукция изготавливается в строгом соответствии с требованиями ГОСТ 15527-2004 и сопровождается сертификатами качества.
