Латунь марки ЛА77-2 (алюминиевая): характеристики, применение и особенности

Латунь ЛА77-2 представляет собой высококачественный сложнолегированный медно-цинковый сплав, в котором основным легирующим элементом является алюминий. Этот материал отличается превосходными механическими характеристиками, высокой коррозионной стойкостью и отличной обрабатываемостью давлением как в холодном, так и в горячем состоянии. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни ЛА77-2, изготовленной в строгом соответствии с требованиями ГОСТ 15527-2004.

Расшифровка маркировки ЛА77-2

Обозначение марки латуни ЛА77-2 имеет следующую структуру:

• Л — указывает на принадлежность материала к категории латуней (медно-цинковых сплавов);
• А — обозначает алюминий как основной легирующий элемент в составе сплава;
• 77 — указывает на среднее процентное содержание меди в сплаве (77%);
• 2 — обозначает среднее процентное содержание алюминия (2%).

Таким образом, маркировка ЛА77-2 характеризует алюминиевую латунь со средним содержанием меди около 77% и содержанием алюминия около 2%, что определяет особые свойства данного сплава, отличающие его от простых двойных латуней.

Химический состав латуни ЛА77-2

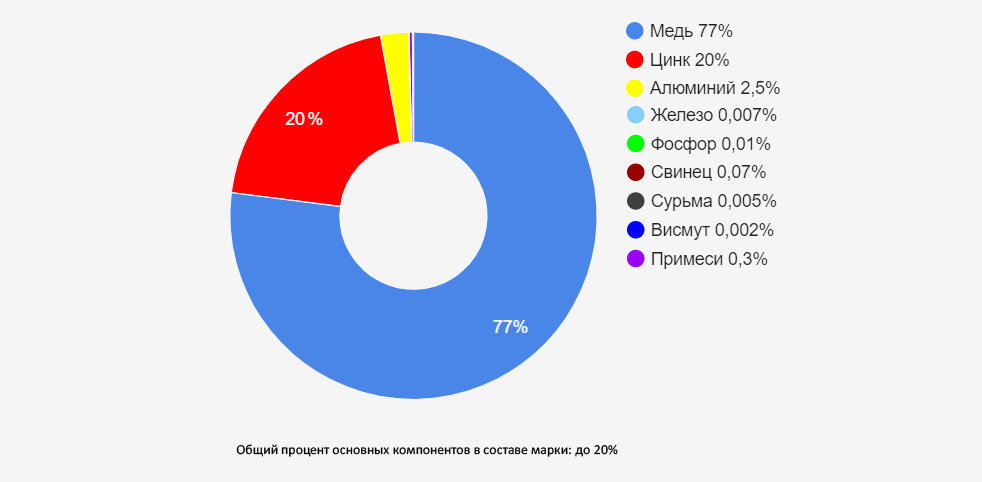

В соответствии с ГОСТ 15527-2004, химический состав латуни ЛА77-2 включает следующие элементы:

Суммарное содержание примесей в латуни ЛА77-2 не должно превышать 0,3% от общей массы сплава. Такой химический состав с тщательно сбалансированным содержанием алюминия и контролируемым количеством примесей обеспечивает уникальные свойства материала, особенно его высокую коррозионную стойкость.

Особую роль в этом сплаве играет алюминий, который формирует на поверхности защитную оксидную пленку, значительно повышающую устойчивость материала к различным видам коррозии, в том числе к обесцинкованию в морской воде.

Физические и механические свойства

Латунь ЛА77-2 характеризуется следующими физико-механическими показателями:

Физические свойства:

• Плотность: 8,4-8,5 г/см³
• Температура плавления: около 900-930°C
• Температура отжига: 600-650°C
• Теплопроводность: 110-120 Вт/(м·К)
• Удельное электрическое сопротивление: 0,07-0,08 Ом·мм²/м
• Коэффициент линейного расширения: 19-20·10^-6 К^-1
• Модуль упругости: 110-115 ГПа

Механические свойства (в зависимости от состояния поставки):

Латунь ЛА77-2 отличается высокими показателями прочности и твердости благодаря легированию алюминием, при этом сохраняя достаточную пластичность для обработки давлением. После отжига материал приобретает оптимальное сочетание прочности и пластичности, что делает его подходящим для различных видов деформационной обработки.

Важным преимуществом латуни ЛА77-2 является сохранение механических свойств в широком диапазоне температур, что особенно важно для деталей, работающих в условиях термических напряжений и температурных перепадов.

Технологические свойства и особенности обработки

Латунь ЛА77-2 обладает хорошими технологическими характеристиками, что делает её универсальным материалом для различных методов обработки:

Обработка давлением

Сплав демонстрирует хорошую деформируемость как в холодном, так и в горячем состоянии:

• Холодная деформация — хорошая пластичность позволяет проводить штамповку, вытяжку и другие операции формоизменения;
• Горячая деформация — оптимальный температурный диапазон для горячей обработки составляет 700-800°C;
• Прокатка — возможность получения листов, лент и других плоских полуфабрикатов с высоким качеством поверхности;
• Прессование — хорошие показатели при производстве профилей и прутков сложного сечения.

Термическая обработка

Для восстановления пластичности после холодной деформации и снятия внутренних напряжений латунь ЛА77-2 подвергают рекристаллизационному отжигу при температуре 600-650°C. После такой термической обработки материал становится мягким, гибким и хорошо поддается дальнейшей обработке, включая глубокую вытяжку и формовку. Продолжительность отжига зависит от толщины изделия и обычно составляет от 30 минут до 2 часов с последующим медленным охлаждением.

Сварка и пайка

Латунь ЛА77-2 можно сваривать различными методами:

• Аргонодуговая сварка — предпочтительный метод, обеспечивающий высокое качество сварного соединения;
• Газовая сварка — возможна с применением специальных флюсов для защиты от окисления;
• Контактная сварка — эффективна для соединения тонколистовых материалов;
• Пайка — хорошо поддается пайке твердыми и мягкими припоями с использованием соответствующих флюсов.

Обрабатываемость резанием

Латунь ЛА77-2 имеет удовлетворительную обрабатываемость резанием. Для достижения высокого качества обработанной поверхности рекомендуется использовать острозаточенный инструмент и оптимальные режимы резания (скорость, подача, глубина).

Особенности и ограничения

При работе с латунью ЛА77-2 следует учитывать некоторые особенности и ограничения:

• Склонность к обесцинкованию в определенных условиях, хотя алюминий значительно снижает этот риск;
• Возможность коррозионного растрескивания под напряжением в агрессивных средах;
• Необходимость контроля температуры при горячей обработке для предотвращения перегрева и изменения структуры материала;
• Важность промежуточных отжигов при многоступенчатой холодной деформации для восстановления пластичности.

Коррозионная стойкость

Латунь ЛА77-2 отличается высокой коррозионной стойкостью в различных средах благодаря наличию алюминия в составе:

• Морская вода — высокая устойчивость к воздействию морской воды и морского тумана, что критически важно для судостроения;
• Атмосферная коррозия — превосходная стойкость к воздействию атмосферных факторов в различных климатических условиях;
• Ударная коррозия — отличная устойчивость к эрозионно-коррозионному воздействию высокоскоростных потоков жидкости;
• Горячий пар — хорошая стойкость к воздействию горячего пара и высокотемпературных сред.

Особую роль в коррозионной стойкости латуни ЛА77-2 играет алюминий, который формирует на поверхности плотную оксидную пленку, защищающую материал от дальнейшего окисления. Эта пленка стабильна в широком диапазоне pH и температур, что обеспечивает защиту даже в достаточно агрессивных средах.

Несмотря на общую высокую коррозионную стойкость, следует учитывать потенциальные риски:

• Склонность к обесцинкованию в особо агрессивных средах (хотя значительно меньшая, чем у простых латуней);
• Возможность коррозионного растрескивания под напряжением при сочетании механических нагрузок и агрессивной среды;
• Необходимость контроля электрохимической коррозии при контакте с другими металлами в электропроводящих средах.

Формы поставки латуни ЛА77-2

Компания "ОборонСпецСплав" предлагает латунь ЛА77-2 в различных формах поставки:

Латунный лист ЛА77-2

Плоский прокатанный материал из сплава ЛА77-2, обладающий повышенной устойчивостью к температурным перепадам. Листы применяются для изготовления деталей теплообменной аппаратуры, корпусных элементов морского исполнения и других компонентов, требующих высокой коррозионной стойкости. Производятся в соответствии с ГОСТ 2208-2007.

Толщина листов: от 0,5 до 25 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунная труба ЛА77-2

Полое цилиндрическое изделие из сплава ЛА77-2, используемое для прокладки трубопроводов в агрессивных средах, изготовления теплообменников и конденсаторов. Трубы из этого сплава широко применяются в машиностроении, судостроении и химической промышленности. Поставляются согласно ГОСТ 494-2014.

Диаметр труб: от 3 до 160 мм

Толщина стенки: от 0,5 до 10 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунный круг (пруток) ЛА77-2

Сортовой прокат круглого сечения из деформируемой латуни ЛА77-2, применяемый для изготовления деталей методом механической обработки. Круги используются для производства компонентов судовой арматуры, деталей насосов, работающих в морской воде, и других ответственных изделий. Производятся в соответствии с ГОСТ 2060-2006.

Диаметр: от 3 до 180 мм

Состояние поставки: прессованные, тянутые

Латунная полоса ЛА77-2

Плоский прокат прямоугольного сечения из сплава ЛА77-2, используемый для изготовления деталей методом штамповки, гибки и других видов обработки давлением. Полосы применяются в производстве элементов крепления морского исполнения, деталей электротехнического назначения и компонентов теплообменной аппаратуры. Поставляются согласно ГОСТ 2208-2007.

Толщина: от 0,5 до 10 мм

Ширина: от 10 до 600 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунная лента ЛА77-2

Тонкий плоский прокат из сплава ЛА77-2, поставляемый в рулонах. Лента используется для производства мелких деталей методом штамповки, гибки и других видов холодной деформации. Применяется в электротехнике, приборостроении и других отраслях. Производится в соответствии с ГОСТ 2208-2007.

Толщина: от 0,05 до 2 мм

Ширина: от 10 до 300 мм

Состояние поставки: мягкое, полутвердое, твердое

Все формы поставки латуни ЛА77-2 сопровождаются сертификатами качества, подтверждающими соответствие продукции требованиям стандартов и технических условий.

Области применения латуни ЛА77-2

Благодаря уникальному сочетанию механических свойств и коррозионной стойкости, латунь ЛА77-2 находит широкое применение в различных отраслях промышленности:

Судостроение

• Детали судовой арматуры, контактирующие с морской водой;
• Компоненты систем охлаждения морских двигателей;
• Теплообменные аппараты морского исполнения;
• Трубопроводная арматура для морских судов;
• Детали подводного оборудования.

Машиностроение

• Детали насосов и компрессоров;
• Компоненты гидравлических и пневматических систем;
• Элементы клапанов и регулирующей арматуры;
• Детали, работающие в условиях ударной коррозии;
• Компоненты, эксплуатируемые при высоких температурах.

Теплотехника

• Теплообменники для агрессивных сред;
• Конденсаторные трубки;
• Радиаторные элементы;
• Детали паровых систем;
• Компоненты холодильного оборудования.

Авиастроение

• Детали гидравлических систем;
• Компоненты топливных систем;
• Элементы систем охлаждения авиационных двигателей;
• Детали крепления, работающие в агрессивных условиях;
• Компоненты пневматических систем.

Химическая промышленность

• Детали реакторов;
• Компоненты теплообменной аппаратуры;
• Трубопроводы для транспортировки агрессивных сред;
• Запорная и регулирующая арматура;
• Детали насосов для агрессивных жидкостей.

Особую ценность латунь ЛА77-2 представляет для изделий, эксплуатируемых в условиях одновременного воздействия механических нагрузок, высоких температур и агрессивных сред, где требуется сочетание прочности и коррозионной стойкости.

Преимущества и особенности латуни ЛА77-2

Преимущества:

• Высокая прочность и твердость благодаря легированию алюминием;
• Превосходная коррозионная стойкость в морской воде и атмосферных условиях;
• Отличная устойчивость к ударной коррозии и эрозии;
• Хорошая обрабатываемость давлением в холодном и горячем состоянии;
• Стойкость к воздействию горячего пара;
• Сохранение механических свойств при температурных перепадах;
• Хорошая свариваемость и паяемость;
• Привлекательный внешний вид с золотистым оттенком;
• Высокая износостойкость по сравнению с простыми латунями.

Особенности и ограничения:

• Склонность к обесцинкованию в особо агрессивных средах;
• Возможность коррозионного растрескивания под большими нагрузками;
• Более высокая стоимость по сравнению с простыми двойными латунями;
• Необходимость строгого соблюдения режимов термической обработки;
• Несколько пониженная электро- и теплопроводность по сравнению с высокомедными латунями;
• Требовательность к качеству поверхности при обработке давлением.

Аналоги и заменители

При отсутствии возможности использования латуни ЛА77-2 могут применяться следующие аналоги:

Отечественные аналоги:

• ЛАЖ60-1-1 — латунь, легированная алюминием и железом, имеет более высокую прочность, но несколько уступает по пластичности;
• ЛАН59-3-2 — латунь, легированная алюминием и никелем, обладает повышенной коррозионной стойкостью в морской воде;
• ЛК80-3 — кремнистая латунь, демонстрирует высокую прочность и коррозионную стойкость;
• МНЖ5-1 — медно-никелевый сплав (мельхиор), превосходит ЛА77-2 по коррозионной стойкости, но имеет более высокую стоимость.

Зарубежные аналоги:

• CuZn22Al2 — европейский аналог по стандарту EN;
• C68700 — американский аналог по стандарту ASTM;
• CZ108 — британский аналог по стандарту BS;
• HAl77-2 — китайский аналог по стандарту GB.

При выборе заменителя необходимо тщательно учитывать конкретные требования к изделию и условия его эксплуатации, так как даже близкие по составу сплавы могут существенно различаться по своим механическим и коррозионным свойствам.

Часто задаваемые вопросы о латуни ЛА77-2

Заключение

Латунь ЛА77-2 — высококачественный сложнолегированный медно-цинковый сплав с содержанием меди 76-79% и алюминия 1,7-2,5%. Материал отличается высокой прочностью, превосходной коррозионной стойкостью и хорошей обрабатываемостью давлением как в холодном, так и в горячем состоянии.

Благодаря уникальному сочетанию свойств, латунь ЛА77-2 широко применяется в судостроении, машиностроении, авиастроении и теплотехнике. Этот сплав особенно ценен для изготовления деталей, эксплуатируемых в контакте с морской водой, при воздействии горячего пара и в условиях ударной коррозии.

Компания "ОборонСпецСплав" предлагает латунь ЛА77-2 в различных формах поставки: листы, трубы, круги (прутки), полосы и ленты. Вся продукция изготавливается в строгом соответствии с требованиями ГОСТ 15527-2004 и сопровождается сертификатами качества.
