Латунь марки Л68: характеристики, применение и обработка

Латунь Л68 представляет собой высококачественный двойной сплав на основе меди и цинка с повышенным содержанием меди. Этот материал характеризуется однородной структурой, превосходной пластичностью, высокой износостойкостью и коррозионной стойкостью. Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни Л68, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004 и другими отраслевыми стандартами.

Расшифровка маркировки Л68

Обозначение сплава Л68 имеет простую и логичную структуру:

• Л — указывает, что материал относится к категории латуней (медно-цинковых сплавов);
• 68 — обозначает среднее процентное содержание меди в сплаве (68%).

Таким образом, маркировка Л68 свидетельствует о том, что это двойная латунь с высоким содержанием меди (приблизительно 68%), что обеспечивает материалу отличные технологические характеристики, в особенности пластичность при холодной деформации.

Химический состав латуни Л68

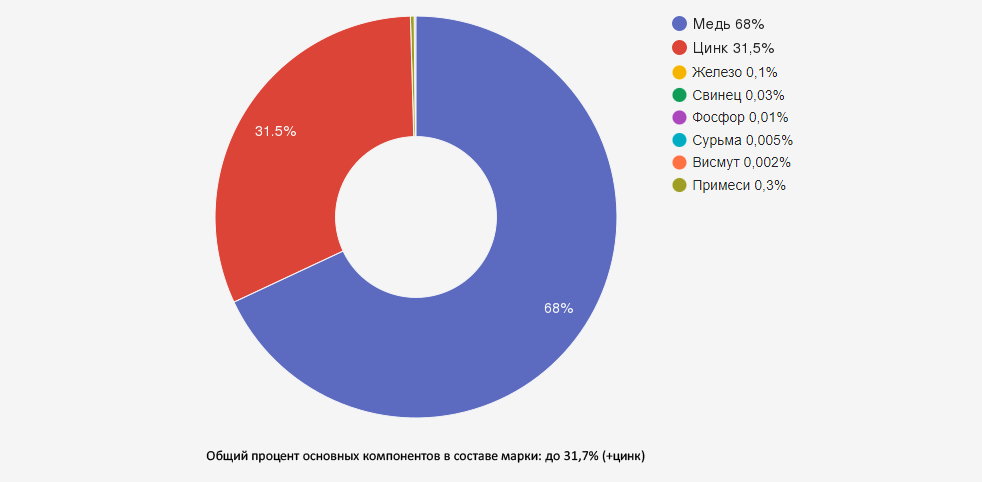

В соответствии с ГОСТ 15527-2004, химический состав латуни Л68 включает следующие элементы:

Важно отметить, что суммарное содержание примесей в латуни Л68 не должно превышать 0,3% от общей массы сплава. По согласованию с заказчиком допускается введение в состав никеля (Ni) до 0,3% за счет доли меди, при этом никель не учитывается в сумме прочих элементов.

Высокое содержание меди (67-70%) придает сплаву Л68 отличную пластичность, что особенно важно при холодной деформации, а также повышенную коррозионную стойкость и теплопроводность по сравнению с латунями, содержащими меньшее количество меди.

Физические и механические свойства латуни Л68

Латунь Л68 характеризуется следующими физико-механическими показателями:

Физические свойства:

• Плотность: 8,5-8,6 г/см³
• Температура плавления: около 920-940°C
• Температура рекристаллизации: 425-450°C
• Температура горячей деформации: 700-800°C
• Теплопроводность: 120-125 Вт/(м·К)
• Удельное электрическое сопротивление: 0,065-0,070 Ом·мм²/м
• Коэффициент линейного расширения: 19-20·10^-6 К^-1

Механические свойства (в зависимости от состояния поставки):

Латунь Л68 отличается исключительной пластичностью в холодном состоянии, что делает ее идеальным материалом для операций глубокой вытяжки, штамповки и других видов холодной деформации. В отожженном состоянии сплав демонстрирует высокое относительное удлинение (50-55%), что значительно превосходит показатели других марок латуни с меньшим содержанием меди.

Важной особенностью латуни Л68 является сохранение пластичности при низких температурах, что позволяет использовать изделия из этого материала в криогенной технике и оборудовании, эксплуатируемом в условиях Крайнего Севера.

Технологические свойства и особенности обработки

Латунь Л68 обладает превосходными технологическими характеристиками, что определяет широкий спектр методов ее обработки:

Холодная деформация

Одним из ключевых преимуществ латуни Л68 является ее исключительная пластичность при холодной обработке давлением. Материал демонстрирует:

• Отличную способность к глубокой вытяжке сложных деталей;
• Превосходную штампуемость при изготовлении тонкостенных изделий;
• Высокую пластичность при холодной прокатке и волочении;
• Хорошую формуемость при гибке и профилировании.

Термическая обработка

Для восстановления пластичности после холодной деформации и снятия внутренних напряжений латунь Л68 подвергают рекристаллизационному отжигу при температуре 550-650°C. Процесс отжига позволяет не только улучшить пластические свойства материала, но и повысить его износостойкость. Отожженная латунь Л68 приобретает дополнительную прочность и способность работать в условиях колебаний температур.

Сварка и пайка

Латунь Л68 отлично сваривается всеми основными способами:

• Аргонодуговая сварка — предпочтительный метод, обеспечивающий высокое качество сварного шва;
• Газовая сварка — применяется с использованием специальных флюсов для предотвращения окисления;
• Контактная сварка — эффективна для соединения тонколистовых материалов.

Материал также хорошо поддается пайке твердыми и мягкими припоями. Для обеспечения качественного паяного соединения рекомендуется использовать флюсы на основе канифоли или ортофосфорной кислоты.

Обрабатываемость резанием

Латунь Л68 имеет удовлетворительную обрабатываемость резанием, хотя этот показатель несколько ниже, чем у свинцовых латуней. Для повышения эффективности механической обработки рекомендуется использовать острозаточенный инструмент и оптимальные режимы резания (скорость, подача, глубина).

Коррозионная стойкость

Благодаря высокому содержанию меди, латунь Л68 обладает повышенной коррозионной стойкостью в различных средах:

• Атмосферостойкость — высокая устойчивость к атмосферной коррозии в условиях городской и промышленной среды;
• Стойкость к пресной и морской воде — хорошая сопротивляемость коррозии при контакте с водой, включая морскую;
• Химическая стойкость — удовлетворительная устойчивость к воздействию слабых растворов кислот и щелочей;
• Стойкость к обесцинкованию — низкая склонность к избирательной коррозии (вымыванию цинка) благодаря высокому содержанию меди.

При длительной эксплуатации в агрессивных условиях на поверхности латуни Л68 формируется защитная оксидная пленка, предохраняющая металл от дальнейшего разрушения. Этот естественный процесс самопассивации дополнительно повышает коррозионную стойкость материала.

Следует отметить, что латунь Л68 проявляет особенно высокую стойкость к коррозии под напряжением, что делает ее предпочтительным материалом для пружинных элементов и деталей, работающих при значительных механических нагрузках в агрессивных средах.

Формы поставки латуни Л68

Компания "ОборонСпецСплав" предлагает латунь Л68 в различных формах поставки, соответствующих требованиям действующих стандартов:

Латунный лист Л68

Плоский прокатанный полуфабрикат прямоугольной формы, изготавливаемый методом холодной или горячей деформации. Листы из латуни Л68 отличаются повышенными коррозионными свойствами и широко применяются для изготовления деталей методом штамповки. Поставляются в соответствии с ГОСТ 2208-2007.

Толщина листов: от 0,5 до 25 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунная труба Л68

Полый профиль цилиндрической формы, изготавливаемый методом прессования с последующим волочением. Трубы из латуни Л68 устойчивы к механическим воздействиям и часто используются для прокладки в частных домах. Производятся согласно ГОСТ 494-2014.

Диаметр труб: от 3 до 180 мм

Толщина стенки: от 0,5 до 10 мм

Латунная фольга Л68

Тонкий прокатный полуфабрикат толщиной до 0,15 мм, поставляемый в рулонах или листах. Фольга из латуни Л68 обладает повышенной коррозионной стойкостью и устойчивостью к агрессивным средам, что делает ее востребованной в электротехнике и приборостроении. Изготавливается в соответствии с ГОСТ 5638-75.

Латунный пруток Л68

Сплошной профиль круглого сечения, производимый методом прессования или прокатки с последующим волочением. Прутки из латуни Л68 используются для изготовления различных деталей методом механической обработки. Поставляются согласно ГОСТ 2060-2006.

Диаметр прутков: от 3 до 180 мм

Состояние поставки: прессованные, тянутые

Латунная лента Л68

Плоский полуфабрикат малой толщины и значительной длины, поставляемый в рулонах. Лента из латуни Л68 широко применяется для изготовления штампованных деталей, пружин и электротехнических компонентов. Производится в соответствии с ГОСТ 2208-2007.

Толщина ленты: от 0,05 до 2 мм

Ширина: от 10 до 600 мм

Латунная проволока Л68

Длинномерный полуфабрикат круглого или профильного сечения, производимый методом волочения. Проволока из латуни Л68 используется для изготовления проволочных сеток, пружин, крепежных элементов и других изделий. Поставляется согласно ГОСТ 1066-2015.

Диаметр проволоки: от 0,1 до 10 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунь в чушках Л68

Исходная форма сплава для последующей переплавки и изготовления полуфабрикатов или фасонных отливок. Производится в соответствии с ГОСТ 15527-2004.

Области применения латуни Л68

Благодаря своим уникальным свойствам, латунь Л68 нашла широкое применение в различных отраслях промышленности:

Машиностроение и приборостроение

• Детали точной механики с высокими требованиями к пластичности;
• Компоненты измерительных приборов и аппаратуры;
• Детали, получаемые методом глубокой вытяжки;
• Пружинные элементы и упругие детали.

Электротехника и электроника

• Токопроводящие элементы и контактные группы;
• Компоненты высокочастотных устройств;
• Экранирующие и защитные элементы;
• Детали электрических соединений.

Криогенная техника

• Компоненты оборудования, работающего при сверхнизких температурах;
• Детали криостатов и теплообменников;
• Трубопроводная арматура для криогенных жидкостей.

Сварочное оборудование

• Детали сварочных горелок и аппаратов;
• Компоненты систем охлаждения сварочного оборудования;
• Токопроводящие элементы сварочных аппаратов.

Текстильная промышленность

• Проволочные сетки для бумагоделательных машин;
• Компоненты ткацких станков;
• Детали прядильного оборудования.

Химическая промышленность

• Детали оборудования, устойчивые к агрессивным средам;
• Компоненты теплообменных аппаратов;
• Трубопроводная арматура для химически активных жидкостей.

Декоративно-прикладное искусство

• Художественные изделия и сувениры;
• Ювелирные украшения;
• Декоративные элементы интерьера.

Особую ценность латунь Л68 представляет для изготовления изделий, требующих высокой пластичности при холодной деформации, например, при глубокой вытяжке сложнопрофильных деталей. Благодаря повышенной коррозионной стойкости и способности сохранять механические свойства при низких температурах, этот материал является оптимальным выбором для ответственных деталей, эксплуатируемых в агрессивных средах и экстремальных условиях.

Преимущества и недостатки латуни Л68

Преимущества:

• Исключительная пластичность при холодной деформации, позволяющая изготавливать детали сложной формы;
• Высокая коррозионная стойкость в различных средах, включая морскую воду;
• Повышенная износостойкость по сравнению с другими марками латуни;
• Хорошая свариваемость и паяемость различными способами;
• Сохранение механических свойств при низких температурах;
• Однородная структура, обеспечивающая стабильные эксплуатационные характеристики;
• Высокая электро- и теплопроводность;
• Эстетичный внешний вид с приятным золотистым оттенком;
• Экологическая безопасность (отсутствие токсичных компонентов).

Недостатки:

• Относительно высокая стоимость из-за повышенного содержания меди;
• Пониженная обрабатываемость резанием по сравнению со свинцовыми латунями;
• Меньшая прочность в сравнении с многокомпонентными латунями, содержащими легирующие добавки;
• Склонность к деформационному упрочнению при холодной обработке;
• Необходимость промежуточных отжигов при многоступенчатой холодной деформации;
• Возможность потери цинка при высокотемпературной обработке (выше 900°C).

Аналоги и заменители

При отсутствии возможности использования латуни Л68 могут применяться следующие аналоги:

Отечественные аналоги:

• Л70 — латунь с более высоким (69-71%) содержанием меди, обладает еще лучшей пластичностью, но более дорогая;
• Л63 — латунь с меньшим (62-65%) содержанием меди, имеет несколько более высокую прочность, но меньшую пластичность;
• ЛМц58-2 — латунь с добавкой марганца, обладает повышенной прочностью, но худшей пластичностью.

Зарубежные аналоги:

• CuZn32 (C24000) — европейский/американский аналог по стандартам DIN/ASTM;
• CZ106 — британский аналог по стандарту BS;
• H68 — китайский аналог по стандарту GB.

При выборе альтернативного материала необходимо учитывать конкретные требования к изделию и условия его эксплуатации, так как даже незначительные изменения в химическом составе могут существенно повлиять на технологические и эксплуатационные характеристики сплава.

Часто задаваемые вопросы о латуни Л68

Заключение

Латунь Л68 — высококачественный двойной сплав с содержанием меди 67-70%, обеспечивающим уникальное сочетание пластичности, коррозионной стойкости и однородной структуры. Материал незаменим при производстве сложнопрофильных деталей методом глубокой вытяжки и холодной штамповки.

Благодаря превосходной свариваемости и сохранению свойств при низких температурах, латунь Л68 широко применяется в машиностроении, электротехнике и криогенной технике. Отожженный материал приобретает дополнительную прочность и износостойкость.

Компания "ОборонСпецСплав" предлагает латунь Л68 в различных формах: листы, трубы, прутки, ленты, фольга и проволока. Вся продукция соответствует требованиям ГОСТ и сопровождается сертификатами качества.
