Латунь марки ЛЦ23А6Ж3МЦ2: характеристики и применение многокомпонентного сплава

Латунь марки ЛЦ23А6Ж3МЦ2 представляет собой сложный многокомпонентный сплав на основе меди и цинка с добавлением алюминия, железа и марганца в качестве основных легирующих элементов. Этот материал относится к категории литейных латуней и регламентируется требованиями ГОСТ 17711-93. Сплав отличается высокими показателями износостойкости и превосходными антифрикционными свойствами, что делает его незаменимым для изготовления ответственных деталей, работающих в условиях повышенных и знакопеременных нагрузок.

Расшифровка маркировки ЛЦ23А6Ж3МЦ2

Маркировка латуни ЛЦ23А6Ж3МЦ2 имеет следующую расшифровку:

• Л — латунь, базовый сплав на основе меди и цинка
• Ц23 — содержание цинка в среднем 23%
• А6 — содержание алюминия около 6%
• Ж3 — содержание железа около 3%
• Мц2 — содержание марганца около 2%

Данная система маркировки позволяет быстро определить основные компоненты сплава и приблизительное процентное содержание легирующих элементов, что важно при выборе материала для конкретных технических задач.

Химический состав латуни ЛЦ23А6Ж3МЦ2

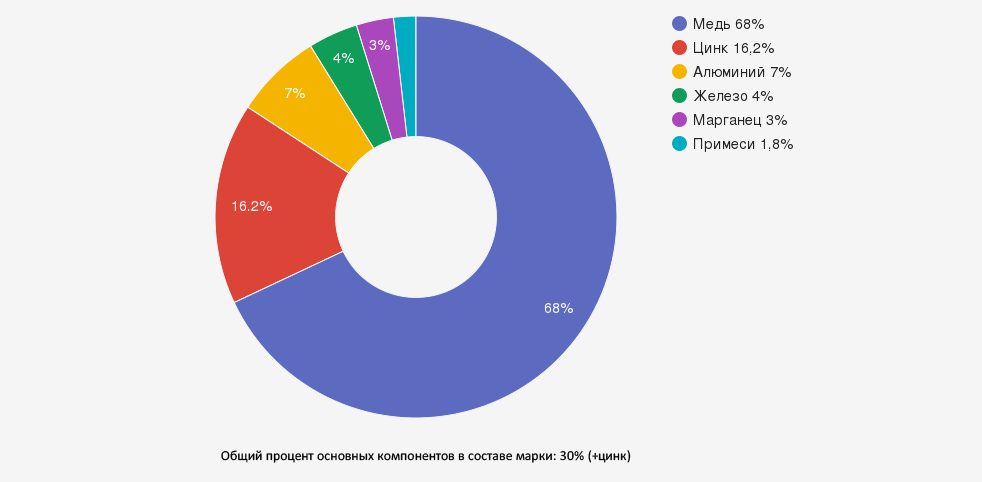

Согласно ГОСТ 17711-93, латунь ЛЦ23А6Ж3МЦ2 имеет следующий химический состав:

Помимо основных компонентов, в сплаве могут присутствовать следующие примеси, суммарная массовая доля которых не должна превышать 1,8%:

• Кремний (Si) — до 0,5%: влияет на литейные свойства и способствует упрочнению
• Олово (Sn) — до 0,7%: улучшает антикоррозионные свойства
• Сурьма (Sb) — до 0,1%: влияет на литейные характеристики
• Никель (Ni) — до 1,0%: повышает коррозионную стойкость и механические свойства (вводится за счет меди и не входит в сумму примесей)

Тщательно контролируемый химический состав обеспечивает стабильность свойств сплава и его высокие эксплуатационные характеристики.

Физические и механические свойства латуни ЛЦ23А6Ж3МЦ2

Благодаря особому составу и технологии производства, латунь ЛЦ23А6Ж3МЦ2 обладает комплексом ценных физических и механических свойств:

Особенно ценными являются высокие показатели износостойкости и антифрикционные свойства, которые достигаются благодаря оптимальному сочетанию легирующих элементов. Наличие алюминия и железа значительно повышает прочность и твердость сплава, а марганец улучшает коррозионную стойкость и механические характеристики.

Технология производства латуни ЛЦ23А6Ж3МЦ2

Производство латуни марки ЛЦ23А6Ж3МЦ2 включает следующие основные этапы:

1. Подготовка шихты — тщательный подбор компонентов в соответствии с требованиями ГОСТ 17711-93, включая медь, цинк, алюминий, железо, марганец и другие легирующие элементы
2. Плавка — расплавление компонентов в индукционных или пламенных печах при температуре 950-1050°C
3. Легирование — последовательное добавление легирующих элементов в определенной последовательности для обеспечения равномерного распределения в сплаве
4. Рафинирование и модифицирование — очистка расплава от примесей и газов, введение модификаторов для улучшения структуры
5. Литье — разливка расплавленного металла в формы

По способу литья латунь ЛЦ23А6Ж3МЦ2 производят двумя основными методами:

• Литье в песчаные формы — используется для изготовления сложных крупногабаритных деталей или малых серий продукции
• Литье в кокиль (металлическую форму) — применяется для производства изделий с более точными размерами и лучшей структурой металла при средних и крупных сериях

После литья изделия могут подвергаться механической обработке и термообработке для придания им окончательных размеров и свойств.

Особенности термической обработки и сварки

Термообработка:

• Отжиг — проводится при температуре 650-700°С с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
• Закалка — нагрев до 800-850°С с последующим быстрым охлаждением в воде для повышения твердости и прочности
• Отпуск — нагрев закаленных изделий до 300-400°С для снижения хрупкости при сохранении высокой твердости
• Старение — выдержка при 250-300°С для стабилизации размеров и свойств

Особенности сварки:

• Сварка латуни ЛЦ23А6Ж3МЦ2 затруднена из-за содержания алюминия и цинка, которые имеют низкую температуру кипения
• Рекомендуется использовать аргонодуговую сварку с применением специальных флюсов и присадочных материалов
• Перед сваркой необходима тщательная очистка поверхностей от загрязнений и оксидных пленок
• Для предотвращения образования трещин рекомендуется предварительный подогрев деталей до 200-250°С
• При сварке необходимо обеспечить эффективную вентиляцию рабочего места из-за выделения вредных паров цинка

Области применения латуни ЛЦ23А6Ж3МЦ2

Благодаря высоким эксплуатационным характеристикам, латунь ЛЦ23А6Ж3МЦ2 находит широкое применение в различных отраслях промышленности:

• Машиностроение — изготовление ответственных деталей, работающих при высоких и знакопеременных нагрузках: нажимные винты для прокатных станов, гайки, венцы шестерен, зубчатые колеса
• Приборостроение — производство элементов точных механизмов и датчиков
• Металлургическая промышленность — изготовление оборудования, работающего в условиях высокого трения и абразивного износа
• Судостроение — производство деталей судовых механизмов, работающих в условиях морской воды: втулки, вкладыши, направляющие
• Автомобильная промышленность — изготовление компонентов коробок передач, синхронизаторов, элементов тормозных систем
• Горнодобывающая промышленность — производство деталей горнодобывающего оборудования, работающих в условиях высоких нагрузок и абразивного износа

Особую ценность представляет способность латуни ЛЦ23А6Ж3МЦ2 работать в условиях изгиба и знакопеременных нагрузок без потери прочностных характеристик, что делает её незаменимой для изготовления деталей, подверженных циклическим нагрузкам.

Формы поставки латуни ЛЦ23А6Ж3МЦ2

Несмотря на то, что латунь ЛЦ23А6Ж3МЦ2 в основном производится в виде отливок по ГОСТ 17711-93, из неё также изготавливают различные полуфабрикаты:

Выбор формы поставки зависит от конкретных требований заказчика и особенностей технологического процесса изготовления конечных изделий. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни ЛЦ23А6Ж3МЦ2 во всех перечисленных формах.

Сравнение с другими марками латуни

Для правильного выбора материала важно понимать преимущества и особенности латуни ЛЦ23А6Ж3МЦ2 по сравнению с другими марками:

Основными преимуществами латуни ЛЦ23А6Ж3МЦ2 по сравнению с другими марками являются более высокая прочность, твердость и износостойкость, что делает её оптимальным выбором для изготовления ответственных деталей, работающих в условиях высоких нагрузок и интенсивного трения.

Преимущества и недостатки латуни ЛЦ23А6Ж3МЦ2

Преимущества:

• Высокая износостойкость, обеспечивающая длительный срок службы деталей в условиях трения
• Отличные антифрикционные свойства, особенно в условиях смазки
• Высокая прочность и твердость, позволяющие использовать сплав для изготовления ответственных деталей
• Способность работать в условиях знакопеременных нагрузок и изгиба без потери прочностных характеристик
• Хорошая коррозионная стойкость, обеспечивающая долговечность изделий в различных средах
• Возможность использования различных методов литья для получения деталей сложной формы

Недостатки:

• Относительно высокая стоимость из-за содержания большого количества легирующих элементов
• Сложность механической обработки из-за высокой твердости и прочности
• Трудности при сварке, требующие специальных технологий и оборудования
• Необходимость строгого соблюдения технологии производства для обеспечения заданных свойств
• Ограниченная доступность по сравнению с более распространенными марками латуни

Зарубежные аналоги латуни ЛЦ23А6Ж3МЦ2

При работе с зарубежными партнерами или при необходимости замены импортных деталей может потребоваться информация о зарубежных аналогах латуни ЛЦ23А6Ж3МЦ2:

При замене латуни ЛЦ23А6Ж3МЦ2 зарубежными аналогами необходимо учитывать возможные различия в химическом составе и механических свойствах, что может потребовать корректировки технологических режимов обработки и условий эксплуатации.

Часто задаваемые вопросы (FAQ)

Можно ли использовать латунь ЛЦ23А6Ж3МЦ2 для изготовления деталей, работающих в морской воде?

Да, латунь ЛЦ23А6Ж3МЦ2 обладает высокой коррозионной стойкостью благодаря содержанию алюминия и может успешно применяться для изготовления деталей, эксплуатируемых в морской воде. Однако для повышения долговечности таких изделий рекомендуется применять дополнительную защиту в виде специальных покрытий или катодную защиту.

Какова максимальная рабочая температура для деталей из латуни ЛЦ23А6Ж3МЦ2?

Максимальная рекомендуемая рабочая температура для деталей из латуни ЛЦ23А6Ж3МЦ2 составляет около 350-400°С. При более высоких температурах начинается снижение механических свойств и возможно изменение структуры сплава. Для кратковременной работы при повышенных температурах необходимо предусмотреть дополнительные меры защиты.

Возможна ли механическая обработка изделий из латуни ЛЦ23А6Ж3МЦ2?

Да, механическая обработка изделий из латуни ЛЦ23А6Ж3МЦ2 возможна, но из-за высокой твердости и прочности материала требует использования качественного режущего инструмента, правильно подобранных режимов резания и применения смазочно-охлаждающих жидкостей. Рекомендуется использовать твердосплавный инструмент и умеренные скорости резания.

Можно ли повысить антифрикционные свойства латуни ЛЦ23А6Ж3МЦ2?

Антифрикционные свойства латуни ЛЦ23А6Ж3МЦ2 можно улучшить путем создания на поверхности трения специальных микрорельефов (например, методом накатки), применения современных смазочных материалов или использования комбинированных покрытий. Также эффективным способом является термическая обработка, оптимизированная для конкретных условий эксплуатации.

Заключение

Латунь марки ЛЦ23А6Ж3МЦ2 представляет собой высокотехнологичный многокомпонентный сплав на основе меди и цинка с добавлением алюминия, железа и марганца. Благодаря уникальному сочетанию высокой прочности, твердости, износостойкости и антифрикционных свойств, данный материал является оптимальным выбором для изготовления ответственных деталей, работающих в условиях высоких и знакопеременных нагрузок.

Широкий спектр форм поставки, от чушек и литых заготовок до готовых деталей и полуфабрикатов, обеспечивает возможность применения этого сплава в различных отраслях промышленности, включая машиностроение, приборостроение, металлургию, судостроение и автомобильную промышленность.

Компания "ОборонСпецСплав" предлагает высококачественную продукцию из латуни ЛЦ23А6Ж3МЦ2, произведенную в соответствии с требованиями ГОСТ 17711-93. Наши специалисты готовы предоставить квалифицированную консультацию по выбору оптимального материала для ваших конкретных задач и обеспечить своевременную поставку продукции высокого качества.

Информация для данной статьи подготовлена на основе текста ГОСТ 17711-93, регламентирующего требования к литейным латуням, в том числе марки ЛЦ23А6Ж3МЦ2, а также с использованием практического опыта инженеров-металлургов компании "ОборонСпецСплав", специализирующихся на производстве и обработке цветных металлов и сплавов с уникальными свойствами. Все данные проверены и соответствуют современным научным и практическим представлениям о характеристиках и применении данного материала.
