Бронза БрО10: характеристики, свойства и области применения

Бронза оловянная литейная марки БрО10 представляет собой высококачественный медно-оловянный сплав, отличающийся превосходной коррозионной стойкостью, особенно в морской воде, и стабильными механическими характеристиками. Благодаря высокому содержанию олова (9-11%), этот материал широко используется для производства ответственной арматуры и создания фасонных отливок, работающих в агрессивных средах и при значительных перепадах давления и температуры.

Расшифровка маркировки сплава

Маркировка сплава БрО10 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава)
• О - олово (основной легирующий элемент)
• 10 - среднее содержание олова около 10% (фактическое содержание 9-11%)

Такая система маркировки позволяет быстро определить основной состав сплава и его примерные свойства, что облегчает выбор материала для конкретных инженерных задач.

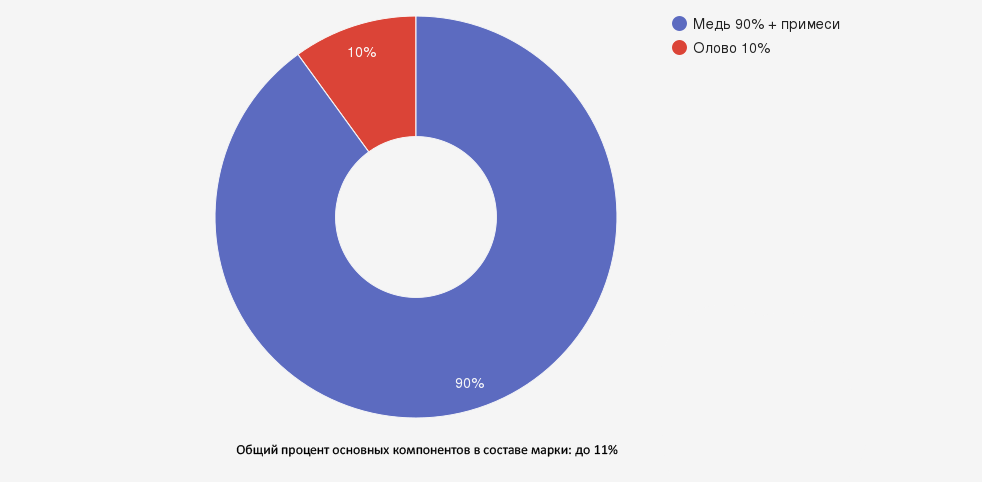

Химический состав бронзы БрО10

В соответствии с ГОСТ 613-79, химический состав бронзы БрО10 должен соответствовать следующим требованиям:

Элемент	Содержание, %	Влияние на свойства
Медь (Cu)	Основа (88-91%)	Обеспечивает пластичность, тепло- и электропроводность
Олово (Sn)	9,0-11,0	Повышает коррозионную стойкость, прочность и твердость
Цинк (Zn)	до 0,5	Допустимая примесь, влияет на литейные свойства
Свинец (Pb)	до 0,3	Допустимая примесь, улучшает обрабатываемость
Фосфор (P)	до 0,1	Допустимая примесь, действует как раскислитель
Железо (Fe)	до 0,1	Допустимая примесь, незначительно влияет на прочность
Никель (Ni)	до 0,5	Допустимая примесь, улучшает коррозионную стойкость
Сурьма (Sb)	до 0,3	Допустимая примесь, может частично заменять олово
Алюминий (Al)	до 0,02	Нежелательная примесь, ухудшает литейные свойства
Магний (Mg)	до 0,02	Допустимая примесь
Мышьяк (As)	до 0,15	Допустимая примесь, может улучшать коррозионную стойкость
Сера (S)	до 0,05	Нежелательная примесь
Прочие примеси	суммарно до 1,3	Контролируются для обеспечения стабильности свойств сплава

Высокое содержание олова (9-11%) в бронзе БрО10 обеспечивает отличную коррозионную стойкость и оптимальное сочетание механических свойств, что делает этот сплав особенно ценным для изготовления деталей, работающих в агрессивных средах и при повышенных нагрузках.

Физические и механические свойства бронзы БрО10

Бронза БрО10 обладает следующими физическими характеристиками:

• Плотность: 8,7-8,9 г/см³
• Температура плавления: 830-1025°C (интервал кристаллизации)
• Температура литья: 1100-1150°C
• Линейная усадка: 1,4-1,6%
• Удельная теплоемкость: 377 Дж/(кг·К)
• Теплопроводность: 50-60 Вт/(м·К)
• Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
• Коэффициент линейного расширения: 18×10⁻⁶ 1/°C

Механические свойства бронзы БрО10 в литом состоянии:

• Предел прочности при растяжении (σв): 200-250 МПа
• Относительное удлинение (δ): 4-8%
• Твердость по Бринеллю: 60-80 HB
• Предел текучести (σт): 110-150 МПа
• Модуль упругости: 100-110 ГПа

Особенно выделяются следующие эксплуатационные свойства бронзы БрО10:

• Превосходная коррозионная стойкость: особенно в морской воде и атмосферных условиях
• Устойчивость к перепадам давления: до 2 МПа в холодном состоянии
• Термостойкость: сохраняет свойства до 250°C в перегретом состоянии и в водяном паре
• Низкая жидкотекучесть: обеспечивает незначительную объемную усадку и высокую плотность отливок
• Хорошая обрабатываемость резанием: позволяет получать детали сложной формы
• Антифрикционные свойства: способность работать в парах трения
• Немагнитность: отсутствие ферромагнитных свойств

Коррозионная стойкость бронзы БрО10

Коррозионная стойкость является одним из ключевых преимуществ бронзы БрО10. Рассмотрим подробнее поведение этого сплава в различных средах:

Высокая стойкость:

• Морская вода (превосходит бронзы с содержанием цинка)
• Атмосферные условия
• Водяной пар при температурах до 250°C
• Водородные соединения и галогенные газы при комнатной температуре

Умеренная стойкость:

• Серная кислота (менее агрессивна по отношению к данному сплаву)
• Щелочные растворы

Низкая стойкость:

• Рудничные воды, содержащие окислительные соли (быстрое разрушение)
• Соляная и азотная кислоты (сильное воздействие)
• Влажный сернистый газ (скорость коррозии до 2,5 мм в год)
• Влажные пары сероводорода при 100°C (скорость коррозии до 1,3 мм в год)
• Галогенные газы при высоких температурах

Высокая коррозионная стойкость бронзы БрО10 в морской воде делает этот материал особенно ценным для судостроения и морского оборудования, где требуется длительная надежная работа в условиях контакта с соленой водой.

Технологические особенности обработки

Литейные свойства

Бронза БрО10 имеет следующие литейные характеристики:

• Жидкотекучесть: относительно низкая, что обуславливает незначительную объемную усадку
• Температура литья: 1100-1150°C
• Литейная усадка: 1,4-1,6%
• Склонность к образованию пористости: низкая
• Рекомендуемые методы литья: литье в песчаные формы, литье в кокиль, центробежное литье

Из-за относительно низкой жидкотекучести рекомендуется проектировать отливки с увеличенными толщинами стенок и использовать подогрев форм до 100-150°C для обеспечения полного заполнения.

Термическая обработка

Для бронзы БрО10 применяются следующие виды термической обработки:

• Гомогенизационный отжиг: при температуре 700-750°C с последующим медленным охлаждением для снятия внутренних напряжений и улучшения структуры
• Закалка: как правило, не применяется для этого сплава
• Старение: для данного сплава не эффективно

Обработка резанием

Бронза БрО10 характеризуется хорошей обрабатываемостью резанием:

• Легко поддается токарной обработке, фрезерованию, сверлению
• Рекомендуемая скорость резания: 60-80 м/мин
• Для обработки используются стандартные режущие инструменты из быстрорежущей стали или твердых сплавов
• При обработке образуется непрерывная стружка, что требует её принудительного дробления

Свариваемость

Свариваемость бронзы БрО10 ограничена:

• Возможна газовая и аргонодуговая сварка
• Перед сваркой рекомендуется предварительный подогрев до 250-300°C
• В качестве присадочного материала рекомендуется использовать пруток того же состава
• После сварки желательно провести термообработку для снятия внутренних напряжений

Учитывая технологические особенности и ограниченную свариваемость, при проектировании предпочтение отдается литым деталям без последующей сварки.

Области применения бронзы БрО10

Благодаря своим уникальным свойствам, бронза БрО10 широко применяется в различных отраслях промышленности:

Судостроение и морское оборудование

• Арматура для морской воды
• Клапаны и краны
• Детали насосов
• Корпуса фильтров
• Компоненты забортного оборудования

Энергетика

• Арматура для водяного пара
• Детали, работающие при высоких давлениях
• Компоненты теплообменников
• Клапаны и конденсатоотводчики

Химическая промышленность

• Оборудование для производства некоторых типов кислот
• Арматура для агрессивных сред
• Корпуса насосов
• Фитинги и соединительные элементы

Машиностроение

• Подшипники и втулки
• Шестерни и зубчатые колеса
• Детали трущихся пар
• Корпуса редукторов

Производство промышленной арматуры

• Корпуса вентилей
• Задвижки
• Шаровые краны
• Запорные клапаны

Декоративно-прикладное искусство

• Скульптуры и памятники
• Архитектурные элементы
• Художественное литье

Особую ценность бронза БрО10 представляет в областях, где требуется высокая коррозионная стойкость в морской воде и способность работать при значительных перепадах давления и температуры.

Формы поставки бронзы БрО10

Компания "ОборонСпецСплав" предлагает бронзу БрО10 в различных формах поставки для удовлетворения потребностей промышленных предприятий:

Форма поставки	Описание	Основные размеры и характеристики	Области применения
Бронзовый круг	Прокат круглого сечения	Диаметр: 20-300 мм	Производство фурнитуры, метизов, механизмов и различных деталей
Лист бронзовый	Прокат прямоугольного сечения	Толщина: 1-40 мм Ширина: до 1200 мм	Изготовление прокладок, шайб, деталей сложной формы методом штамповки
Плита из бронзы	Толстый лист	Толщина: от 40 мм	Производство деталей, требующих высокой прочности и устойчивости к агрессивным средам
Чушка бронзовая	Первичная форма сплава для переплавки	В соответствии с ГОСТ 613-79	Сырье для дальнейшей переработки, производства полуфабрикатов и литых деталей

В соответствии с ГОСТ 613-79, бронза БрО10 поставляется преимущественно в форме чушек, служащих сырьем для дальнейшего литья.

Особенности приемки и контроля качества

Чушки бронзы БрО10 принимаются партиями, на которые оформляется единый документ о качестве, содержащий следующую информацию:

• Товарный знак производителя
• Марка бронзы (БрО10)
• Номер плавки
• Масса партии
• Результаты химического анализа
• Обозначение стандарта (ГОСТ 613-79)

На чушках должны быть вбиты или отлиты товарный знак и номер плавки, что обеспечивает их идентификацию.

Транспортировка и хранение

Перевозка чушек производится на всех видах транспорта, сформированных в пакеты с соблюдением общих правил транспортировки грузов. Бронза БрО10 может храниться как в закрытых помещениях, так и на открытых площадках, благодаря своей высокой коррозионной стойкости к атмосферным условиям.

Сравнение с другими марками бронз

Для правильного выбора материала важно понимать отличия бронзы БрО10 от других распространенных марок бронз:

Марка бронзы	Основные легирующие элементы	Особенности	Основные области применения
БрО10	Олово (9-11%)	Высокая коррозионная стойкость в морской воде, хорошая прочность, низкая жидкотекучесть	Арматура для морской воды, детали, работающие под давлением
БрО10Ф1	Олово (9-11%), фосфор (0,4-1,1%)	Повышенная твердость и прочность, лучшая жидкотекучесть	Детали с повышенными требованиями к износостойкости
БрО5Ц5С5	Олово (4-6%), цинк (4-6%), свинец (4-6%)	Лучшие литейные и антифрикционные свойства, но ниже коррозионная стойкость	Подшипники скольжения, втулки, антифрикционные детали
БрАЖ9-4	Алюминий (8-10%), железо (2-4%)	Выше прочность и жаропрочность, но ниже коррозионная стойкость в морской воде	Детали, работающие при высоких температурах и нагрузках
БрБ2	Бериллий (1,8-2,1%)	Сверхвысокая прочность, упругость, но высокая стоимость и токсичность бериллия	Упругие элементы, пружины, детали ответственного назначения

Преимущества и недостатки бронзы БрО10

Преимущества:

• Превосходная коррозионная стойкость в морской воде
• Устойчивость к перепадам давления до 2 МПа
• Сохранение свойств при температурах до 250°C
• Хорошая обрабатываемость резанием
• Высокая плотность отливок и низкая пористость
• Отличные антифрикционные свойства
• Немагнитность
• Устойчивость к атмосферным условиям

Недостатки:

• Относительно низкая жидкотекучесть, затрудняющая получение тонкостенных отливок сложной формы
• Сравнительно высокая стоимость из-за высокого содержания олова
• Низкая коррозионная стойкость в рудничных водах и некоторых кислотах
• Невысокая прочность по сравнению с алюминиевыми и бериллиевыми бронзами
• Ограниченная свариваемость
• Относительно низкие механические свойства при повышенных температурах

Вопросы и ответы (FAQ)

Почему бронза БрО10 обладает лучшей коррозионной стойкостью в морской воде по сравнению с бронзами, содержащими цинк?

Бронза БрО10 отличается повышенной коррозионной стойкостью в морской воде благодаря высокому содержанию олова (9-11%) и отсутствию или минимальному содержанию цинка. Олово в сплаве способствует формированию на поверхности плотной защитной оксидной пленки, которая препятствует дальнейшему окислению и разрушению материала. В морской воде эта пленка особенно стабильна и обладает высокими защитными свойствами. Кроме того, олово снижает скорость электрохимической коррозии меди в соленой воде. В отличие от этого, цинк, входящий в состав многих других бронз (например, БрОЦС5-5-5), подвержен избирательному вымыванию в морской среде, что приводит к образованию пористой структуры и ускоренной коррозии. Этот процесс, известный как обесцинкование, существенно снижает долговечность цинксодержащих бронз в морских условиях. Таким образом, бронза БрО10 является оптимальным выбором для деталей и арматуры, эксплуатируемых в контакте с морской водой, обеспечивая длительный срок службы и надежность оборудования.

Какие особенности нужно учитывать при литье бронзы БрО10?

Литье бронзы БрО10 требует учета ряда специфических особенностей для получения качественных отливок. Во-первых, необходимо принимать во внимание относительно низкую жидкотекучесть этого сплава, что затрудняет заполнение тонкостенных и сложнопрофильных участков формы. Для компенсации этого недостатка рекомендуется проектировать отливки с увеличенными толщинами стенок (не менее 4-5 мм), применять подогрев форм до 100-150°C и обеспечивать достаточное сечение литниковых каналов. Температура заливки должна поддерживаться в пределах 1100-1150°C, при этом перегрев расплава выше 1180°C нежелателен из-за возможного окисления олова. Во-вторых, важно правильно организовать питание отливки для компенсации усадки, даже несмотря на то, что бронза БрО10 имеет относительно низкую объемную усадку (1,4-1,6%). Для предотвращения образования пористости рекомендуется применять направленное затвердевание с использованием прибылей или холодильников. В-третьих, при плавке необходимо использовать защитные покрытия зеркала расплава (древесный уголь или специальные флюсы) для предотвращения окисления олова и обеднения им поверхностного слоя металла. Также следует учитывать, что бронза БрО10 склонна к образованию газовой пористости, поэтому рекомендуется проводить дегазацию расплава перед разливкой. Соблюдение этих технологических рекомендаций позволяет получать плотные, качественные отливки с высокими эксплуатационными свойствами.

Как выбрать между бронзой БрО10 и БрО10Ф1 для конкретного применения?

Выбор между бронзой БрО10 и БрО10Ф1 зависит от конкретных условий эксплуатации и требований к изделию. Основное отличие этих сплавов заключается в содержании фосфора в БрО10Ф1 (0,4-1,1%), который существенно влияет на свойства материала. БрО10 предпочтительнее в случаях, когда первостепенное значение имеет коррозионная стойкость в морской воде и других агрессивных средах. Этот сплав также лучше подходит для деталей, работающих при повышенных температурах и в условиях переменных нагрузок, благодаря более высокой пластичности. БрО10Ф1, благодаря содержанию фосфора, обладает улучшенными литейными свойствами, повышенной жидкотекучестью и лучшей обрабатываемостью. Этот сплав следует выбирать для отливок сложной формы с тонкими стенками, а также для деталей, требующих повышенной твердости и износостойкости. БрО10Ф1 также демонстрирует лучшие антифрикционные свойства, что делает его предпочтительным для подшипников скольжения и других узлов трения. Однако, содержание фосфора несколько снижает коррозионную стойкость и пластичность по сравнению с БрО10. При выборе между этими сплавами необходимо комплексно оценивать требования к детали и условия её эксплуатации, отдавая приоритет наиболее критичным параметрам.

Заключение

Бронза БрО10 представляет собой высококачественный литейный сплав с содержанием олова 9-11%, отличающийся превосходной коррозионной стойкостью в морской воде и атмосферных условиях. Этот материал сохраняет свои эксплуатационные характеристики при температурах до 250°C и давлениях до 2 МПа, что делает его незаменимым для изготовления ответственной арматуры и фасонных отливок в судостроении, энергетике и химической промышленности.

Несмотря на относительно низкую жидкотекучесть, бронза БрО10 обеспечивает получение плотных отливок с минимальной пористостью и хорошими механическими свойствами. Высокое содержание олова гарантирует не только коррозионную стойкость, но и превосходные антифрикционные свойства, что расширяет спектр применения этого сплава в узлах трения и механизмах.

Компания "ОборонСпецСплав" предлагает бронзу БрО10 в различных формах поставки – от чушек до готовых изделий, произведенных в соответствии с требованиями ГОСТ 613-79. Наш многолетний опыт работы с оловянными бронзами позволяет гарантировать высокое качество продукции и предоставлять профессиональные консультации по выбору оптимального материала для конкретных условий эксплуатации.

Информация для статьи подготовлена на основе нормативной документации ГОСТ 613-79, результатов лабораторных исследований и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения оловянных бронз для различных отраслей промышленности.
