Алюминий марки А7Е: характеристики и применение в электротехнической промышленности

Алюминий марки А7Е – высококачественный технически чистый металл с содержанием основного компонента 99,7%, предназначенный специально для использования в электротехнической промышленности. Данный материал относится к категории первичных алюминиевых сплавов повышенной электропроводности с контролируемым содержанием примесей, влияющих на электрические характеристики. Благодаря оптимальному сочетанию физических, механических и электрических свойств, алюминий А7Е широко применяется в производстве токопроводящих элементов и различных электротехнических изделий.

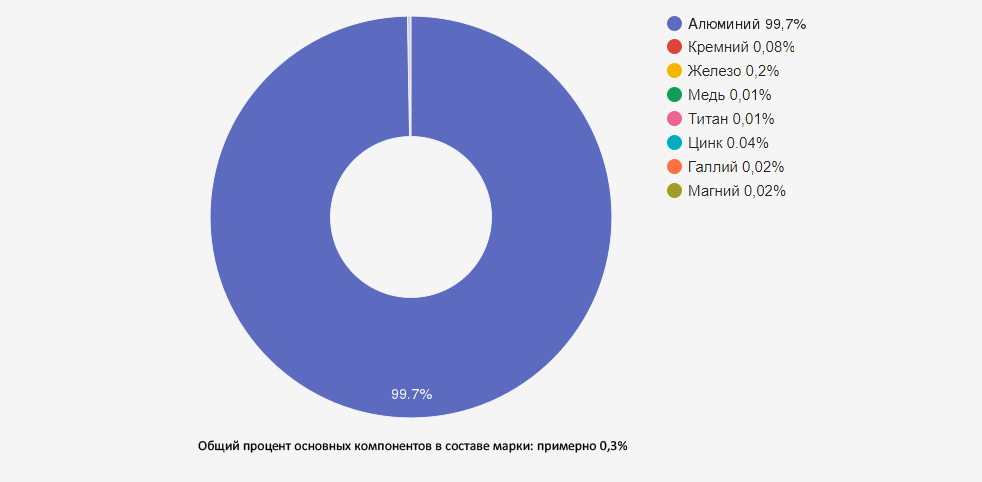

Химический состав алюминия А7Е

Маркировка А7Е содержит важную информацию о составе и назначении сплава: буква «А» обозначает алюминий как основной элемент, цифра «7» указывает на содержание алюминия в долях после запятой (99,7%), а литера «Е» свидетельствует о целевом применении материала в электротехнике.

Согласно требованиям ГОСТ 11069-2019, химический состав алюминия марки А7Е строго регламентирован для обеспечения необходимых электротехнических характеристик.

Особенностью алюминия А7Е является более строгий контроль содержания примесей, влияющих на электропроводность. В частности, ограничивается количество железа, кремния, меди и других элементов, способных значительно снизить проводимость материала.

Физико-механические свойства алюминия А7Е

Алюминий А7Е обладает комплексом физических и механических характеристик, определяющих его ценность для электротехнической промышленности.

Механические свойства:

• Предел прочности: 60-120 МПа (в зависимости от состояния поставки)
• Предел текучести: 25-100 МПа
• Относительное удлинение: 15-40%
• Твердость по Бринеллю: 15-30 HB

Физические характеристики:

• Плотность: 2,7 г/см³
• Температура плавления: 657-660°C
• Теплопроводность: 225-230 Вт/(м·К)
• Удельное электрическое сопротивление: 0,0275-0,029 Ом·мм²/м
• Электропроводность: 63-64% IACS (от меди)
• Коэффициент линейного расширения: 23,5·10⁻⁶ К⁻¹
• Модуль упругости: 69-71 ГПа

Ключевым параметром для электротехнического алюминия А7Е является его электропроводность, составляющая 63-64% от электропроводности меди. При этом благодаря малой плотности (в 3,3 раза ниже, чем у меди) провода и кабели из алюминия А7Е имеют значительно меньший вес при сопоставимой проводимости.

Особенности обработки алюминия А7Е

Благодаря высокой пластичности и технологичности, алюминий А7Е хорошо поддается различным видам обработки, что позволяет изготавливать из него широкий спектр полуфабрикатов и изделий.

Деформационная обработка

Для алюминия А7Е характерны следующие особенности обработки давлением:

• Прокатка: материал отлично подходит для получения листов, лент и фольги различной толщины.
• Волочение: используется для производства проволоки различного диаметра для электротехнических целей.
• Прессование: позволяет получать профили сложной конфигурации для электротехнических шин и контактов.
• Штамповка: применяется при изготовлении электротехнической арматуры и деталей оборудования.

Сварка и пайка

Алюминий А7Е обладает хорошей свариваемостью следующими методами:

• Аргонодуговая сварка (TIG)
• Сварка в среде инертных газов (MIG)
• Контактная сварка (точечная и роликовая)
• Пайка специальными алюминиевыми припоями

При сварке алюминия А7Е необходимо учитывать его высокую теплопроводность и наличие поверхностной оксидной пленки, затрудняющей процесс. Для обеспечения качественного соединения требуется тщательная подготовка поверхности и использование специальных флюсов.

Термическая обработка

Для достижения оптимального сочетания прочности и электропроводности алюминий А7Е может подвергаться следующим видам термообработки:

• Отжиг: проводится при температуре 340-380°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности.
• Гомогенизация: высокотемпературная обработка слитков (500-560°C) для выравнивания химического состава перед деформационной обработкой.

Важно отметить, что алюминий А7Е не относится к термически упрочняемым сплавам, поэтому повышение его прочностных характеристик возможно только за счет холодной деформации (нагартовки).

Формы поставки алюминия А7Е

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из алюминия марки А7Е:

Алюминиевые чушки А7Е

Первичная форма поставки электротехнического алюминия, используемая для дальнейшей переработки. Чушки имеют трапециевидную форму сечения и маркируются двумя вертикальными и одной горизонтальной желтыми полосами для визуальной идентификации. Масса стандартной чушки составляет 15-20 кг.

Алюминиевые слитки А7Е

Заготовки цилиндрической или прямоугольной формы для дальнейшей прокатки, прессования или волочения. Используются в производстве проволоки, кабелей, шин и других электротехнических изделий.

Алюминиевые листы А7Е

Плоские прокатные изделия толщиной от 0,5 до 10,0 мм, шириной от 1000 до 2000 мм. Применяются в электротехнической промышленности для изготовления экранов, корпусов оборудования, токопроводящих элементов.

Алюминиевая проволока А7Е

Основной вид полуфабриката для производства проводов и кабелей. Поставляется в диаметрах от 0,5 до 12,0 мм в бухтах или на катушках. Характеризуется высокой электропроводностью и пластичностью.

Алюминиевая катанка А7Е

Промежуточный продукт между слитком и проволокой диаметром 9-15 мм. Используется как заготовка для производства электротехнической проволоки методом волочения.

Алюминиевая фольга А7Е

Тонколистовой материал толщиной от 0,006 до 0,5 мм, поставляемый в рулонах. Используется для изготовления экранирующих оболочек кабелей, конденсаторов и других электротехнических изделий.

Области применения алюминия А7Е

Благодаря высокой электропроводности, малому удельному весу и хорошей коррозионной стойкости, алюминий А7Е находит широкое применение в различных отраслях промышленности, прежде всего в электротехнике:

• Производство проводов и кабелей – благодаря оптимальному соотношению электропроводности и веса, алюминий А7Е широко используется для изготовления проводников тока в линиях электропередачи, телекоммуникационных системах, силовых и сигнальных кабелях;
• Изготовление токопроводящих шин – применяется для производства шин распределительных устройств, трансформаторных подстанций и другого электротехнического оборудования;
• Производство обмоток трансформаторов – используется для намотки силовых трансформаторов, где важно снижение веса при сохранении электрических характеристик;
• Изготовление электрических контактов – применяется в производстве неответственных электрических соединений;
• Производство конденсаторов – фольга из алюминия А7Е широко используется в качестве обкладок конденсаторов;
• Экранирование электромагнитных полей – применяется для изготовления экранирующих оболочек кабелей и защитных экранов радиоэлектронного оборудования;
• Изготовление корпусов электротехнических устройств – используется для производства легких и коррозионностойких корпусов электрооборудования.

Кроме того, алюминий А7Е может применяться для изготовления нагревательных элементов, где требуется определенное электрическое сопротивление, а также в системах молниезащиты и заземления благодаря хорошей электропроводности и коррозионной стойкости.

Преимущества и ограничения алюминия А7Е

Преимущества:

• Высокая электропроводность – 63-64% от меди при значительно меньшем весе;
• Малая плотность – в 3,3 раза легче меди, что позволяет снизить вес конструкций и транспортные расходы;
• Хорошая коррозионная стойкость – образует защитную оксидную пленку, предотвращающую дальнейшее окисление;
• Высокая пластичность – обеспечивает простоту обработки и формования;
• Хорошая теплопроводность – способствует эффективному отводу тепла от токоведущих частей;
• Немагнитность – не создает собственных магнитных полей;
• Экологичность – 100% пригодность к вторичной переработке;
• Экономическая эффективность – при расчете на единицу электропроводности дешевле меди.

Ограничения:

• Относительно низкая механическая прочность – требует увеличения сечения проводников по сравнению с медными аналогами;
• Образование оксидной пленки – затрудняет создание надежных электрических соединений без специальной подготовки поверхности;
• Склонность к электрохимической коррозии – в паре с другими металлами может вызывать гальваническую коррозию;
• Ограниченная термическая стойкость – нижняя температура плавления по сравнению с медью;
• Склонность к ползучести – при длительной нагрузке может происходить деформация;
• Чувствительность к циклическим нагрузкам – склонность к усталостному разрушению при вибрациях.

Сравнение алюминия А7Е с другими марками

Для лучшего понимания особенностей алюминия А7Е полезно сравнить его с другими марками первичного алюминия и токопроводящими материалами:

Как видно из сравнения, алюминий А7Е представляет собой оптимальное соотношение электропроводности и стоимости среди первичных марок алюминия. По сравнению с медью, он значительно уступает в электропроводности, но выигрывает по весу и стоимости проводника при одинаковой токопроводящей способности.

Вопросы и ответы об алюминии А7Е

В чем отличие алюминия А7Е от А7?

Основное отличие заключается в более строгом контроле примесей, влияющих на электропроводность. Маркировка "Е" указывает на электротехническое назначение и гарантирует соответствие материала требованиям по электрическим характеристикам. Содержание некоторых примесей (особенно кремния) в А7Е жестче ограничено по сравнению со стандартным А7.

Можно ли использовать алюминиевые проводники А7Е для бытовой электропроводки?

Технически алюминий А7Е подходит для этих целей, однако современные нормативы во многих странах ограничивают или запрещают использование алюминиевых проводников в жилых помещениях из-за проблем с надежностью соединений и пожарной безопасностью. В промышленных объектах алюминиевые проводники А7Е широко применяются при условии использования специальной арматуры и соблюдения технологии монтажа.

Как визуально отличить алюминий А7Е от других марок?

Согласно стандартам маркировки, алюминий А7Е должен иметь две вертикальные и одну горизонтальную желтые полосы на торце чушки или слитка. Однако для точной идентификации необходимо проведение спектрального или химического анализа, так как визуально различить марки алюминия практически невозможно.

Какова максимальная рабочая температура алюминиевых проводников из А7Е?

Длительная максимальная рабочая температура алюминиевых проводников из А7Е составляет около 90-120°C (в зависимости от типа изоляции). При более высоких температурах начинаются необратимые изменения структуры металла, снижающие его проводимость и механические свойства.

Почему алюминий А7Е часто используется вместо меди, несмотря на более низкую электропроводность?

Основными причинами являются экономические факторы и вес. При сопоставимой токопроводящей способности алюминиевый проводник весит в 2 раза меньше медного (хотя и имеет больший диаметр). Стоимость алюминиевого проводника в 3-4 раза ниже медного аналога при одинаковой проводимости, что делает его экономически выгодным для протяженных линий электропередачи и других применений, где вес и стоимость являются ключевыми факторами.

Заключение

Алюминий марки А7Е представляет собой высококачественный технически чистый металл с содержанием основного компонента 99,7%, специально предназначенный для применения в электротехнической промышленности. Оптимальное сочетание электропроводности, малого веса, коррозионной стойкости и экономической эффективности делает этот материал незаменимым при производстве проводов, кабелей, шин и других токопроводящих элементов.

Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из алюминия А7Е, произведенных в строгом соответствии с требованиями ГОСТ 11069-2019. Наши специалисты обеспечат квалифицированную консультацию по выбору оптимальной формы поставки материала с учетом специфики вашего производства и конкретных технических задач.

При выборе алюминия А7Е в качестве токопроводящего материала необходимо учитывать как его преимущества (малый вес, хорошая электропроводность, экономичность), так и ограничения (необходимость специальных технологий соединения, больший диаметр проводников по сравнению с медными), что позволит максимально эффективно использовать возможности этого материала в электротехнических применениях.

Статья подготовлена специалистами компании "ОборонСпецСплав" на основе нормативной документации ГОСТ 11069-2019 и многолетнего практического опыта работы с электротехническими марками алюминия. Наши инженеры-технологи постоянно совершенствуют методы обработки и применения алюминиевых сплавов для обеспечения максимальной эффективности их использования в различных отраслях промышленности.
