Москва
Каталог
Алюминий марки ВАЛ10М: характеристики, свойства и области применения
Алюминиевый сплав ВАЛ10М относится к категории высокопрочных литейных сплавов с повышенным содержанием меди, широко применяемых в производстве ответственных деталей двигателей и механизмов. Сочетая в себе отличные механические характеристики, жаропрочность и технологичность, этот материал является оптимальным решением для изготовления сложных конструкционных элементов, работающих в условиях повышенных нагрузок и температур.
Расшифровка маркировки ВАЛ10М
Обозначение сплава ВАЛ10М содержит информацию о его основных характеристиках и способе производства:
- В – указывает на способ литья в форме «вафельного» слитка
- АЛ – сокращение от «алюминий литейный», что обозначает принадлежность к группе литейных алюминиевых сплавов
- 10 – порядковый номер в классификации алюминиевых литейных сплавов
- М – обозначает повышенное содержание меди (от лат. Cuprum)
Общая характеристика литейных алюминиевых сплавов
Литейные алюминиевые сплавы представляют собой группу материалов, специально разработанных для производства деталей методом отливки. В отличие от деформируемых алюминиевых сплавов, они характеризуются:
- Малой плотностью и высокой удельной прочностью
- Повышенной жаропрочностью
- Улучшенными технологическими свойствами для литья
- Возможностью значительного повышения прочностных характеристик путем термической обработки
- Хорошей обрабатываемостью резанием
Сплав ВАЛ10М выделяется среди других литейных алюминиевых сплавов благодаря оптимальному сочетанию механических и литейных характеристик, что делает его востребованным материалом в машиностроении и автомобильной промышленности.

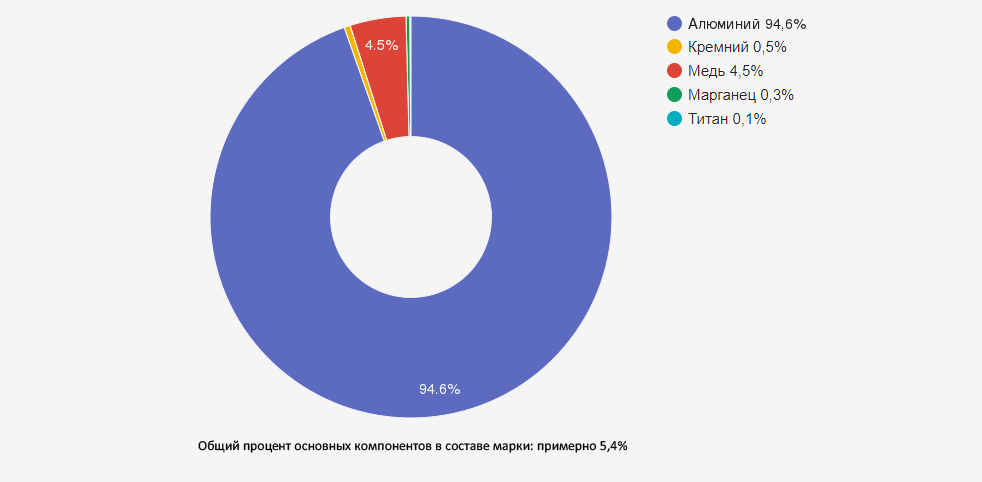

Химический состав алюминия ВАЛ10М
Согласно ГОСТ 1583-93, химический состав алюминиевого сплава ВАЛ10М имеет следующие параметры:
| Элемент | Содержание (%) | Влияние на свойства сплава |
|---|---|---|
| Алюминий (Al) | Основа (89-94%) | Основа сплава, обеспечивает малый удельный вес и базовые свойства |
| Медь (Cu) | 4,5-6% | Повышает прочность, твердость, жаропрочность и улучшает обрабатываемость резанием |
| Кремний (Si) | 0,5-2,5% | Улучшает литейные свойства, повышает текучесть, снижает усадку |
| Марганец (Mn) | 0,3-0,8% | Повышает коррозионную стойкость, нейтрализует вредное влияние железа, улучшает механические свойства |
| Титан (Ti) | 0,1-0,3% | Измельчает зерно, повышает прочность и пластичность |
| Кадмий (Cd) | 0,1-0,3% | Улучшает механические свойства, повышает жаропрочность |
| Примеси (Fe, Zn, Ni и др.) | до 2% | Оказывают влияние на механические и технологические свойства |
Повышенное содержание меди (4,5-6%) в сочетании с оптимальным количеством кремния обеспечивает сплаву ВАЛ10М уникальный баланс механических и литейных свойств. Медь существенно повышает прочность и твердость материала, улучшает обрабатываемость резанием, а кремний придает необходимые литейные характеристики, такие как высокая текучесть и низкая усадка.
Механические свойства сплава ВАЛ10М
Сплав ВАЛ10М отличается высокими механическими характеристиками, особенно после соответствующей термической обработки:
| Свойство | Значение | Метод определения |
|---|---|---|
| Предел прочности при растяжении (σв) | 441-500 МПа | ГОСТ 1497-84 |
| Предел текучести (σ0.2) | 350-420 МПа | ГОСТ 1497-84 |
| Относительное удлинение (δ) | 2-4% | ГОСТ 1497-84 |
| Твердость по Бринеллю (HB) | 120-140 единиц | ГОСТ 9012-59 |
| Ударная вязкость (KCU) | 0,2-0,3 МДж/м² | ГОСТ 9454-78 |
Данные механические свойства делают сплав ВАЛ10М оптимальным выбором для изготовления ответственных деталей, работающих в условиях высоких нагрузок и температур, например, компонентов двигателей внутреннего сгорания.
Физические свойства алюминия ВАЛ10М
Физические характеристики сплава определяют его поведение при различных условиях эксплуатации:
| Свойство | Значение |
|---|---|
| Плотность | 2,8-2,85 г/см³ |
| Температура плавления | 540-560°C |
| Температура литья | 680-720°C |
| Линейная усадка | 1,2% |
| Теплопроводность | 130-140 Вт/(м·К) |
| Удельная теплоемкость | 880-900 Дж/(кг·К) |
| Коэффициент теплового расширения | 21-23×10⁻⁶ К⁻¹ |
| Модуль упругости | 72-75 ГПа |
Благодаря указанным физическим свойствам, сплав ВАЛ10М хорошо подходит для деталей, работающих в условиях циклических тепловых нагрузок, обеспечивая необходимую прочность, теплопроводность и стабильность размеров.
Технологические свойства алюминия ВАЛ10М
Литейные характеристики
Алюминий марки ВАЛ10М обладает следующими технологическими свойствами в процессе литья:
- Жидкотекучесть – хорошая, благодаря оптимальному содержанию кремния
- Линейная усадка – 1,2%, что считается средним показателем для литейных алюминиевых сплавов
- Склонность к образованию горячих трещин – средняя, требует контроля температурного режима
- Герметичность – хорошая, подходит для деталей, работающих под давлением
- Формозаполняемость – высокая, позволяет получать отливки сложной конфигурации
Особенности обработки
При работе со сплавом ВАЛ10М следует учитывать следующие технологические аспекты:
- Обрабатываемость резанием – отличная, благодаря высокому содержанию меди
- Свариваемость – ограниченная, требует специальных технологий из-за высокого содержания меди
- Коррозионная стойкость – средняя, снижается при наличии медных включений
- Жаропрочность – повышенная по сравнению с другими литейными алюминиевыми сплавами
- Анодируемость – удовлетворительная, требует специальных режимов
Термическая обработка сплава ВАЛ10М
Для оптимизации свойств алюминия марки ВАЛ10М применяются следующие виды термической обработки:
| Вид термообработки | Режим | Результат |
|---|---|---|
| Закалка и естественное старение (Т4) | Нагрев до 495-515°C, выдержка 5-10 часов, охлаждение в воде, естественное старение 7-10 суток | Повышение прочности, пластичности и коррозионной стойкости |
| Закалка и искусственное старение (Т6) | Нагрев до 495-515°C, выдержка 5-10 часов, охлаждение в воде, искусственное старение при 170-190°C, 10-15 часов | Максимальное повышение прочности и твердости |
| Закалка и стабилизирующий отпуск (Т7) | Нагрев до 495-515°C, выдержка 5-10 часов, охлаждение в воде, стабилизирующий отпуск при 200-220°C, 5-8 часов | Повышение размерной стабильности и жаропрочности |
| Отжиг (Т1) | Нагрев до 340-360°C, выдержка 2-3 часа, медленное охлаждение | Снятие внутренних напряжений |
Термическая обработка позволяет значительно улучшить механические свойства сплава ВАЛ10М, адаптируя их под конкретные условия эксплуатации. Особенно эффективен режим Т6, обеспечивающий максимальные показатели прочности и твердости.
Методы производства изделий из ВАЛ10М
Сплав ВАЛ10М позволяет применять различные технологии литья для изготовления изделий:
- Литье в песчаные формы – для крупногабаритных отливок и мелкосерийного производства
- Литье в кокиль – обеспечивает повышенные механические свойства и точность размеров
- Литье под давлением – для тонкостенных деталей сложной конфигурации
- Литье по выплавляемым моделям – для изготовления сложных высокоточных деталей
- Центробежное литье – для деталей с осевой симметрией
Особенностью сплава ВАЛ10М является его производство в форме «вафельных» слитков, что обеспечивает более равномерное распределение легирующих элементов и улучшенную структуру материала.
Формы поставки алюминия ВАЛ10М
Компания "ОборонСпецСплав" предлагает алюминий марки ВАЛ10М в следующих формах:
- Алюминиевые прутки ВАЛ10М – сплошные профили круглого сечения, обладающие высокой пластичностью, прочностью и стойкостью к коррозии
- Алюминиевые отливки ВАЛ10М – металлические изделия, получаемые путем литья в формы
- Алюминиевые чушки ВАЛ10М – первичные заготовки в виде брусков или слитков, полученные методом литья
- Вафельные слитки ВАЛ10М – специальная форма заготовок с характерной текстурой поверхности
Все формы поставки сопровождаются необходимыми сертификатами качества и соответствуют требованиям ГОСТ 1583-93.
Области применения сплава ВАЛ10М
Благодаря высоким механическим характеристикам, хорошей обрабатываемости и жаропрочности, алюминий марки ВАЛ10М широко применяется в различных отраслях промышленности:
- Автомобильная промышленность:
- Поршни двигателей внутреннего сгорания
- Цилиндры и картеры
- Впускные трубы
- Блоки двигателей различных форм
- Крышки подшипников
- Детали коробок передач
- Авиационная промышленность:
- Компоненты самолетных двигателей
- Элементы силовых установок
- Детали трансмиссий
- Судостроение:
- Детали судовых двигателей
- Элементы силовых агрегатов
- Компоненты энергетических установок
- Строительная отрасль:
- Изделия сложных форм
- Конструкционные элементы
- Декоративные детали
- Машиностроение:
- Корпусные детали механизмов
- Элементы насосов и компрессоров
- Детали прецизионных устройств
Основная сфера применения сплава ВАЛ10М – производство ответственных деталей двигателей и механизмов, работающих в условиях высоких нагрузок и температур.
Преимущества и недостатки алюминия ВАЛ10М
Преимущества
- Высокие показатели прочности и твердости
- Отличная обрабатываемость резанием
- Хорошие литейные свойства
- Повышенная жаропрочность
- Возможность значительного упрочнения путем термической обработки
- Стабильность размеров при повышенных температурах
- Возможность изготовления сложных форм
Недостатки
- Ограниченная свариваемость из-за высокого содержания меди
- Средняя коррозионная стойкость
- Необходимость тщательного контроля технологических параметров при литье
- Относительно высокая стоимость из-за содержания дорогостоящих легирующих элементов
- Чувствительность к режимам термической обработки
Аналоги сплава ВАЛ10М
При проектировании и выборе материалов можно рассмотреть следующие отечественные и зарубежные аналоги алюминия марки ВАЛ10М:
| Страна | Аналог | Особенности |
|---|---|---|
| Россия | АЛ19, АЛ21 | Литейные алюминиевые сплавы с высоким содержанием меди |
| США | 201.0, 203.0 | Сходный состав и свойства, применяются в авиации и автомобилестроении |
| Европа | EN AC-21000 (AlCu4MgTi) | Европейский аналог с близким содержанием меди |
| Германия | G-AlCu4Ti | Немецкий стандарт для литейных алюминиевых сплавов с высоким содержанием меди |
При замене материала необходимо учитывать различия в химическом составе и свойствах аналогов, которые могут повлиять на технологичность и эксплуатационные характеристики изделий.
Вопросы и ответы (FAQ)
Почему в сплаве ВАЛ10М такое высокое содержание меди?
Повышенное содержание меди (4,5-6%) обеспечивает сплаву ВАЛ10М высокие прочностные характеристики и твердость. Медь образует с алюминием упрочняющие фазы, которые при правильной термической обработке существенно повышают механические свойства материала. Кроме того, медь улучшает обрабатываемость резанием и повышает жаропрочность, что делает сплав идеальным для изготовления ответственных деталей двигателей, работающих при повышенных температурах.
Какое значение имеет форма "вафельного" слитка при производстве сплава ВАЛ10М?
"Вафельная" форма слитка обеспечивает более равномерное распределение легирующих элементов и ускоренное охлаждение при кристаллизации. Это способствует формированию более мелкозернистой и однородной структуры материала, что положительно влияет на механические свойства и технологичность сплава. Такая форма также облегчает последующую обработку слитков и снижает вероятность появления дефектов в готовых изделиях.
Можно ли использовать сплав ВАЛ10М для деталей, работающих при температурах выше 300°C?
Сплав ВАЛ10М не рекомендуется для длительной эксплуатации при температурах выше 300°C. Хотя он обладает повышенной жаропрочностью по сравнению с другими литейными алюминиевыми сплавами, при температурах выше 300°C происходит значительное снижение механических свойств из-за коагуляции упрочняющих фаз. Для более высоких температур следует рассмотреть возможность применения специализированных жаропрочных материалов, таких как никелевые сплавы или специальные стали.
Какая термическая обработка оптимальна для деталей двигателей из сплава ВАЛ10М?
Для деталей двигателей, работающих при повышенных температурах, оптимальной является термическая обработка по режиму Т7 (закалка и стабилизирующий отпуск). Этот режим обеспечивает хорошую комбинацию прочности, жаропрочности и размерной стабильности. Для деталей, работающих преимущественно при нормальных температурах и требующих максимальной прочности, рекомендуется режим Т6 (закалка и искусственное старение). При необходимости сохранения высокой пластичности может применяться режим Т4 (закалка и естественное старение).
Стандарты и регламентирующие документы
Производство и поставка алюминиевого сплава ВАЛ10М осуществляются в соответствии со следующими нормативными документами:
- ГОСТ 1583-93 «Сплавы алюминиевые литейные. Технические условия»
- ГОСТ 2685-75 «Сплавы алюминиевые литейные. Марки»
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»
- ГОСТ 1521-76 «Отливки из алюминиевых сплавов. Технические условия»
Заключение
Алюминиевый сплав ВАЛ10М представляет собой высокотехнологичный материал с оптимальным сочетанием прочности, жаропрочности и обрабатываемости. Благодаря повышенному содержанию меди и кремния, он обеспечивает отличные литейные и механические характеристики, что делает его идеальным выбором для производства ответственных деталей двигателей и механизмов.
Компания "ОборонСпецСплав" предлагает высококачественный алюминий ВАЛ10М в различных формах поставки, включая прутки, отливки, чушки и вафельные слитки. Наши специалисты готовы предоставить консультации по выбору оптимальной технологии производства изделий из этого сплава и обеспечить поставку материала, соответствующего всем требованиям действующих стандартов.
В работе над данной статьей использовались сведения из технической документации ГОСТ 1583-93, результаты лабораторных испытаний и практический опыт специалистов компании "ОборонСпецСплав" в области литейного производства высокопрочных алюминиевых сплавов.
