Алюминий марки АЛ9: характеристики, свойства и области применения
Алюминиевый сплав АЛ9 относится к категории силуминов и представляет собой литейный сплав системы Al-Si-Mg с высокими показателями герметичности, свариваемости и коррозионной стойкости. Данный материал широко применяется для изготовления фасонных отливок сложной конфигурации, эксплуатируемых в условиях воздействия электростатических зарядов и требующих повышенной герметичности.
Место алюминиевых сплавов в современной промышленности
В современной промышленности алюминиевые сплавы занимают особое место благодаря уникальному сочетанию свойств: малой плотности, высокой удельной прочности, превосходной коррозионной стойкости, пластичности и низкой температуры плавления. Эти характеристики делают алюминиевые сплавы незаменимыми в автомобилестроении, авиационной промышленности, строительстве, электротехнике и многих других отраслях.
Согласно ГОСТ 2685-75, все алюминиевые литейные сплавы подразделяются на 5 основных групп:
- Силумины – сплавы алюминия с кремнием (до 13%)
- Сплавы на основе системы Al-Cu
- Сплавы на основе системы Al-Mg
- Сплавы на основе системы Al-Zn
- Сплавы на основе системы Al с другими элементами
Сплав АЛ9 относится к первой группе – силуминам, что определяет его основные технологические и эксплуатационные характеристики.
Расшифровка маркировки АЛ9
Обозначение сплава АЛ9 содержит информацию о его основных характеристиках:
- А – указывает на основной компонент материала – алюминий
- Л – обозначает литейный характер сплава, что свидетельствует о его хорошей жидкотекучести, сравнительно небольшой усадке и предназначении для фасонного литья
- 9 – порядковый номер в классификации алюминиевых литейных сплавов

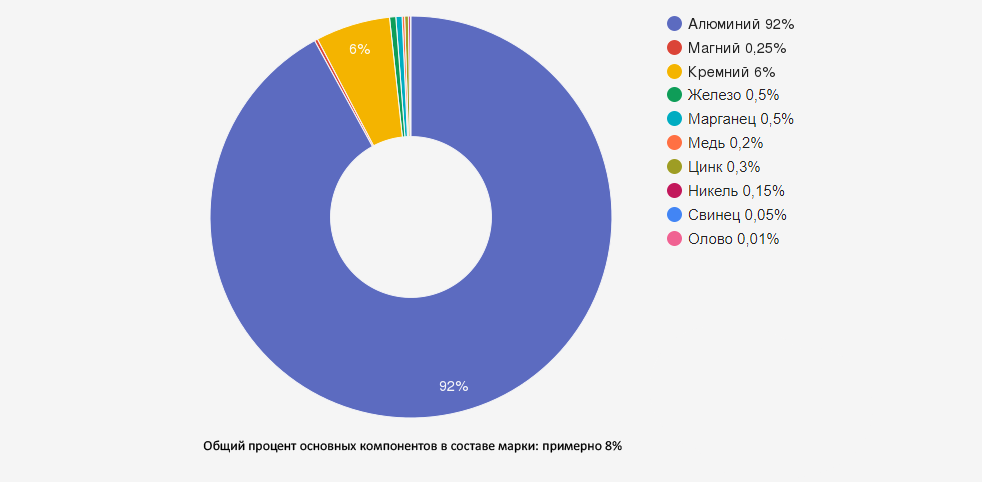

Химический состав алюминия АЛ9
Согласно ГОСТ 1583-89, химический состав алюминиевого сплава АЛ9 имеет следующие параметры:
| Элемент | Содержание (%) | Влияние на свойства сплава |
|---|---|---|
| Алюминий (Al) | 89,6-93,8% | Основа сплава, обеспечивает малый удельный вес и базовые свойства |
| Кремний (Si) | 6-8% | Улучшает литейные свойства, повышает текучесть, снижает усадку и коэффициент термического расширения |
| Магний (Mg) | 0,2-0,4% | Обеспечивает возможность термического упрочнения, образуя фазу Mg2Si, повышает прочность и коррозионную стойкость |
| Примеси (Fe, Cu, Zn, Mn, Ti и др.) | до 3% | Оказывают влияние на механические и технологические свойства |
Оптимальное соотношение кремния и магния в сплаве АЛ9 обеспечивает хороший баланс литейных и механических свойств. Кремний улучшает жидкотекучесть и снижает усадку, а магний, взаимодействуя с кремнием, образует упрочняющую фазу Mg2Si, что позволяет повысить прочностные характеристики сплава путем термической обработки.
Механические свойства сплава АЛ9
Механические характеристики алюминия марки АЛ9 зависят от метода литья и применяемой термической обработки:
| Свойство | Значение в литом состоянии | Значение после термообработки Т4 |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 160-180 | 230-260 |
| Предел текучести (σ0.2), МПа | 80-100 | 140-180 |
| Относительное удлинение (δ), % | 2-4 | 3-6 |
| Твердость по Бринеллю, HB | 50-60 | 70-85 |
Сплав АЛ9 обладает достаточно высокими показателями прочности в сочетании с хорошей пластичностью, особенно после термической обработки. Эти характеристики делают его подходящим для изготовления деталей средней нагруженности с требованиями к герметичности и коррозионной стойкости.
Физические свойства алюминия АЛ9
Физические характеристики сплава определяют его поведение при различных условиях эксплуатации:
| Свойство | Значение |
|---|---|
| Плотность | 2,65-2,7 г/см³ |
| Температура солидуса (начала плавления) | 555-565°C |
| Температура ликвидуса (полного расплавления) | 610-625°C |
| Температура литья | 680-720°C |
| Теплопроводность | 150-160 Вт/(м·К) |
| Удельная теплоемкость | 880-900 Дж/(кг·К) |
| Коэффициент теплового расширения | 21-23×10⁻⁶ К⁻¹ |
| Электропроводность | 25-30% от электропроводности чистого алюминия |
Благодаря высокой теплопроводности и невысокому коэффициенту теплового расширения сплав АЛ9 хорошо подходит для деталей, работающих в условиях температурных перепадов. Однако следует учитывать, что его рабочая температура ограничена 200°C.
Технологические свойства алюминия АЛ9
Литейные характеристики
Алюминий марки АЛ9 обладает следующими технологическими свойствами в процессе литья:
- Жидкотекучесть – высокая, обеспечивает заполнение форм сложной конфигурации
- Линейная усадка – низкая, всего 1%, что обеспечивает высокую размерную точность
- Склонность к образованию горячих трещин – низкая
- Герметичность – высокая, что особенно важно для деталей, работающих под давлением
- Склонность к образованию усадочной пористости – умеренная, контролируется технологией литья
Оптимальное содержание кремния (6-8%) обеспечивает сплаву АЛ9 отличные литейные свойства, позволяя получать качественные тонкостенные отливки сложной формы с минимальной усадкой.
Особенности обработки
При работе со сплавом АЛ9 следует учитывать следующие технологические аспекты:
- Обрабатываемость резанием – удовлетворительная, несколько затруднена из-за содержания кремния
- Свариваемость – отличная, что позволяет использовать различные методы сварки
- Коррозионная стойкость – высокая благодаря наличию магния и отсутствию меди
- Анодируемость – хорошая, возможно получение защитно-декоративных покрытий
- Температурный предел эксплуатации – до 200°C
Термическая обработка сплава АЛ9
Для оптимизации свойств алюминия марки АЛ9 применяются следующие виды термической обработки:
| Вид термообработки | Режим | Результат |
|---|---|---|
| Закалка и естественное старение (Т4) | Нагрев до 530-540°C, выдержка 2-6 часов, охлаждение в воде, естественное старение 5-7 суток | Повышение прочности, пластичности и коррозионной стойкости |
| Закалка и искусственное старение (Т6) | Нагрев до 530-540°C, выдержка 2-6 часов, охлаждение в воде, искусственное старение при 150-170°C, 6-10 часов | Максимальное повышение прочности и твердости |
| Отжиг (Т1) | Нагрев до 300-320°C, выдержка 2-3 часа, медленное охлаждение | Снятие внутренних напряжений, повышение пластичности |
| Модифицирование | Введение модификаторов (Na, Sr) в расплав | Измельчение структуры, повышение механических характеристик |
Термическая обработка позволяет значительно улучшить механические свойства сплава АЛ9, адаптируя их под конкретные условия эксплуатации. Режим Т4 обеспечивает оптимальное сочетание прочности и пластичности, а режим Т6 – максимальную прочность.
Методы литья для изделий из АЛ9
Сплав АЛ9 позволяет применять различные технологии литья для изготовления изделий:
- Литье в песчаные формы – подходит для крупногабаритных отливок и мелкосерийного производства
- Литье под давлением – обеспечивает высокую точность и качество поверхности тонкостенных деталей
- Кокильное литье – позволяет получать отливки с улучшенными механическими свойствами и размерной точностью
- Литье по выплавляемым моделям – для изготовления сложных высокоточных деталей
Выбор метода литья зависит от требований к изделию, объема производства и экономической целесообразности.
Формы поставки алюминия АЛ9
Компания "ОборонСпецСплав" предлагает алюминий марки АЛ9 в следующих формах:
- Алюминиевые чушки АЛ9 – литые заготовки, используемые для создания листового или профильного проката
- Алюминиевые отливки АЛ9 – заготовки, отливаемые по определенной форме в соответствии с индивидуальными требованиями заказчика
- Алюминиевые круги АЛ9 – пластичные и гибкие изделия с плотным круглым сечением, сохраняющие достаточную прочность
- Слитки – заготовки различных размеров для дальнейшей обработки
Все формы поставки сопровождаются необходимыми сертификатами качества и соответствуют требованиям ГОСТ 1583-93.
Области применения сплава АЛ9
Благодаря высокой герметичности, отличной свариваемости и повышенной коррозионной стойкости, алюминий марки АЛ9 широко применяется в различных отраслях промышленности:
- Авиационная и космическая промышленность:
- Корпусные детали приборов
- Элементы системы управления
- Компоненты, подверженные воздействию электростатических зарядов
- Автомобильная промышленность:
- Корпуса карбюраторов
- Детали системы охлаждения
- Корпуса насосов
- Элементы трансмиссии
- Электротехническая промышленность:
- Корпуса электроприборов
- Детали, работающие в условиях электростатических зарядов
- Элементы электрооборудования
- Нефтегазовая промышленность:
- Корпусные детали насосов
- Элементы запорной арматуры
- Детали, требующие повышенной герметичности
- Приборостроение:
- Корпуса измерительных приборов
- Детали оптических устройств
- Элементы точной механики
Сплав АЛ9 особенно эффективен для изготовления сложных фасонных отливок, требующих высокой герметичности и работающих при температурах до 200°C.
Преимущества и недостатки алюминия АЛ9
Преимущества
- Высокая герметичность – критически важно для корпусных деталей
- Отличная свариваемость – возможность соединения сложных конструкций
- Повышенная коррозионная стойкость – длительный срок службы
- Хорошие литейные свойства – возможность получения сложных тонкостенных отливок
- Низкая линейная усадка (всего 1%) – высокая размерная точность
- Возможность термического упрочнения – адаптация свойств под конкретные задачи
- Малый удельный вес – снижение массы конструкций
Недостатки
- Ограниченный температурный диапазон эксплуатации (до 200°C)
- Умеренные механические свойства по сравнению с высокопрочными алюминиевыми сплавами
- Затрудненная обрабатываемость резанием из-за содержания кремния
- Чувствительность к технологии литья – возможность образования дефектов при нарушении режимов
- Склонность к газонасыщению при плавке – необходимость тщательной подготовки расплава
Аналоги сплава АЛ9
При проектировании и выборе материалов можно рассмотреть следующие отечественные и зарубежные аналоги алюминия марки АЛ9:
| Страна | Аналог | Особенности |
|---|---|---|
| Россия | АК7, АК7ч | Литейные алюминиевые сплавы с близким содержанием кремния и магния |
| США | A356.0, 356.0 | Сходный состав и свойства, широко применяется в авиации и автомобилестроении |
| Европа | EN AC-42100 (AlSi7Mg0,3) | Европейский аналог с близким содержанием кремния и магния |
| Германия | DIN G-AlSi7Mg, G-AlSi7Mg0,3 | Немецкие стандарты для литейных алюминиевых сплавов |
При замене материала необходимо учитывать различия в химическом составе и свойствах аналогов, которые могут повлиять на технологичность и эксплуатационные характеристики изделий.
Вопросы и ответы (FAQ)
Почему магний добавляется в сплав АЛ9?
Магний вводится в сплав АЛ9 для обеспечения возможности термического упрочнения. Взаимодействуя с кремнием, магний образует упрочняющую фазу Mg2Si, которая при соответствующей термической обработке формирует дисперсные выделения, блокирующие движение дислокаций и повышающие прочность сплава. Кроме того, магний улучшает коррозионную стойкость и положительно влияет на свариваемость материала.
Какая термическая обработка оптимальна для деталей из АЛ9?
Выбор режима термической обработки зависит от конкретных требований к детали. Для получения оптимального сочетания прочности и пластичности рекомендуется режим Т4 (закалка и естественное старение), который повышает прочность на 30-40% при сохранении хорошей пластичности. Если требуется максимальная прочность, применяется режим Т6 (закалка и искусственное старение). Для деталей сложной формы, где важно снятие внутренних напряжений после литья, применяется отжиг (Т1).
Можно ли использовать сплав АЛ9 для деталей, работающих при температурах выше 200°C?
Не рекомендуется использовать сплав АЛ9 для деталей, эксплуатируемых при температурах выше 200°C. При более высоких температурах происходит коагуляция упрочняющих частиц Mg2Si, что приводит к существенному снижению механических свойств материала. Для изделий, работающих при повышенных температурах, следует рассмотреть возможность применения специализированных жаропрочных алюминиевых сплавов, например, АЛ19 или АЛ21.
Какие особенности следует учитывать при литье сплава АЛ9?
При литье сплава АЛ9 необходимо обратить внимание на следующие аспекты: тщательная подготовка расплава, включая дегазацию для предотвращения газовой пористости; контроль температуры перегрева для предотвращения окисления; применение модификаторов (натрия, стронция) для измельчения структуры; обеспечение направленной кристаллизации для минимизации усадочных дефектов. Также важно учитывать, что из-за высокого содержания кремния сплав АЛ9 может быть агрессивен к стальной оснастке, поэтому рекомендуется применение защитных покрытий на рабочих поверхностях форм.
Стандарты и регламентирующие документы
Производство и поставка алюминиевого сплава АЛ9 осуществляются в соответствии со следующими нормативными документами:
- ГОСТ 1583-93 «Сплавы алюминиевые литейные. Технические условия»
- ГОСТ 2685-75 «Сплавы алюминиевые литейные. Марки»
- ГОСТ 1583-89 «Сплавы алюминиевые литейные. Технические условия» (устаревший, но иногда используемый в документации)
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»
- ГОСТ 1521-76 «Отливки из алюминиевых сплавов. Технические условия»
Заключение
Алюминий марки АЛ9 представляет собой высокотехнологичный литейный сплав системы Al-Si-Mg, отличающийся превосходной герметичностью, отличной свариваемостью и повышенной коррозионной стойкостью. Благодаря низкой линейной усадке (всего 1%) и хорошим литейным свойствам, этот материал идеально подходит для изготовления сложных фасонных отливок, работающих при температурах до 200°C.
Компания "ОборонСпецСплав" предлагает высококачественный алюминий АЛ9 в различных формах поставки: чушки, отливки, круги и слитки. Наши специалисты готовы предоставить консультации по выбору оптимальной технологии производства изделий из сплава АЛ9 и обеспечить поставку материала, соответствующего всем требованиям действующих стандартов.
Материалы для данной статьи были подготовлены на основе требований ГОСТ 1583-93, ГОСТ 2685-75 и других нормативных документов, а также с учетом многолетнего практического опыта металлургов и технологов компании "ОборонСпецСплав" в области работы с алюминиевыми литейными сплавами.
