Алюминий марки АЛ3: характеристики, свойства и области применения
Алюминиевый сплав АЛ3 относится к литейным сплавам системы Al-Si-Cu-Mg с хорошими литейными свойствами и средними механическими характеристиками. Благодаря оптимальному сочетанию технологичности, прочности и коррозионной стойкости, этот материал широко применяется для изготовления средних и мелких деталей двигателей и оборудования, не подверженных серьезным нагрузкам.
Место алюминиевых сплавов в современной промышленности
Алюминий занимает второе место после стали по объему производства и потребления в мировой промышленности. Популярность алюминиевых сплавов обусловлена комбинацией уникальных свойств:
- Малый удельный вес (примерно в 3 раза легче стали)
- Достаточно высокие прочностные характеристики
- Превосходная коррозионная стойкость
- Технологичность при всех формах холодной и горячей штамповки
- Высокая электрическая и теплопроводность
- Отличные отражающие свойства
Наиболее распространенными легирующими элементами в алюминиевых сплавах являются медь, марганец, магний, цинк и кремний. Менее часто применяются сплавы с добавками бериллия, титана, лития и циркония. Каждый из этих элементов придает алюминиевым сплавам специфические свойства, расширяя диапазон их применения.
Расшифровка маркировки АЛ3
Обозначение сплава АЛ3 содержит информацию о его базовых характеристиках:
- А – указывает на основной компонент материала – алюминий
- Л – обозначает литейный характер сплава, что свидетельствует о его предназначении для литья
- 3 – порядковый номер в классификации алюминиевых литейных сплавов

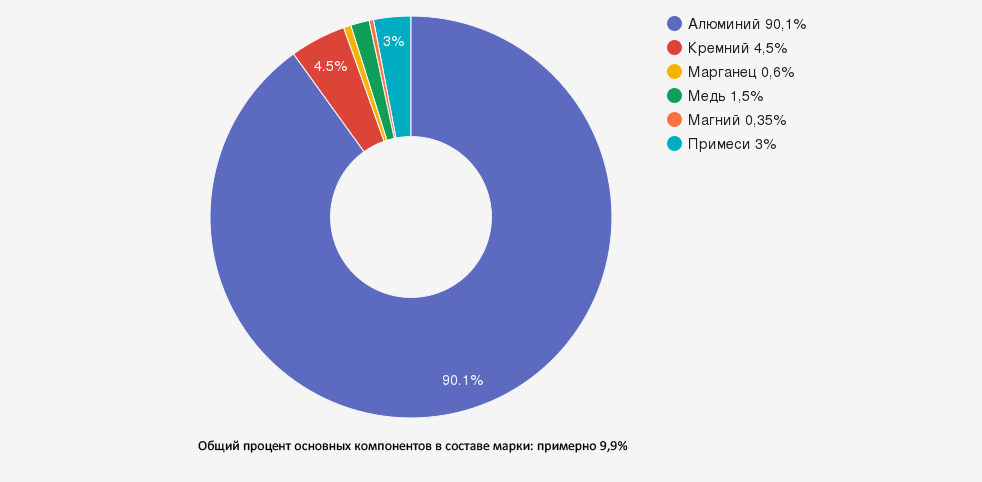

Химический состав алюминия АЛ3
Согласно ГОСТ 1583-93, химический состав алюминиевого сплава АЛ3 имеет следующие параметры:
| Элемент | Содержание (%) | Влияние на свойства сплава |
|---|---|---|
| Алюминий (Al) | 88,1-93,05% | Основа сплава, обеспечивает малый удельный вес и базовые свойства |
| Кремний (Si) | 4,5-5,5% | Улучшает литейные свойства, повышает текучесть, снижает усадку и коэффициент термического расширения |
| Медь (Cu) | 1,5-3% | Повышает прочность, твердость и обрабатываемость резанием |
| Марганец (Mn) | 0,6-0,9% | Повышает коррозионную стойкость, нейтрализует вредное влияние железа |
| Магний (Mg) | 0,35-0,6% | Обеспечивает возможность термического упрочнения, повышает прочность |
| Примеси (Fe, Zn, Ti и др.) | до 3% | Оказывают влияние на механические и технологические свойства |
Сбалансированный химический состав АЛ3 обеспечивает оптимальное сочетание литейных и механических свойств. Умеренное содержание кремния (4,5-5,5%) улучшает жидкотекучесть сплава и снижает усадку при затвердевании, что позволяет получать качественные отливки сложной формы. Медь в сочетании с магнием повышает прочностные характеристики и обеспечивает возможность термического упрочнения.
Механические свойства сплава АЛ3
Механические характеристики алюминия марки АЛ3 зависят от метода литья и применяемой термической обработки:
| Свойство | Значение в литом состоянии | Значение после термообработки Т5 |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 160-180 | 200-230 |
| Предел текучести (σ0.2), МПа | 80-100 | 140-160 |
| Относительное удлинение (δ), % | 1-2 | 0,5-1,5 |
| Твердость по Бринеллю, HB | 60-70 | 75-90 |
Сплав АЛ3 характеризуется средними показателями прочности и низкой пластичностью, что делает его подходящим для изготовления деталей, не подверженных значительным механическим нагрузкам и ударным воздействиям.
Физические свойства алюминия АЛ3
Физические характеристики сплава определяют его поведение при различных условиях эксплуатации:
| Свойство | Значение |
|---|---|
| Плотность | 2,7-2,8 г/см³ |
| Температура солидуса (начала плавления) | 525-535°C |
| Температура ликвидуса (полного расплавления) | 615-635°C |
| Температура литья | 670-720°C |
| Теплопроводность | 140-150 Вт/(м·К) |
| Удельная теплоемкость | 880-900 Дж/(кг·К) |
| Коэффициент теплового расширения | 21-23×10⁻⁶ К⁻¹ |
Благодаря хорошей теплопроводности сплав АЛ3 эффективно отводит тепло, что делает его подходящим для деталей, работающих при повышенных температурах, например, элементов двигателей внутреннего сгорания.
Технологические свойства алюминия АЛ3
Литейные характеристики
Алюминий марки АЛ3 обладает следующими технологическими свойствами в процессе литья:
- Жидкотекучесть – хорошая, обеспечивает заполнение форм сложной конфигурации
- Линейная усадка – 1,0-1,2%
- Склонность к образованию горячих трещин – средняя
- Герметичность – удовлетворительная, зависит от технологии литья
- Склонность к образованию усадочной пористости – средняя, требует правильной организации питания отливки
Хорошие литейные свойства позволяют использовать сплав АЛ3 для изготовления отливок различной сложности и конфигурации.
Особенности обработки
При работе со сплавом АЛ3 следует учитывать следующие технологические аспекты:
- Обрабатываемость резанием – хорошая благодаря наличию меди
- Свариваемость – удовлетворительная, требует специальных технологий
- Коррозионная стойкость – средняя, может снижаться при наличии медных включений
- Пластичность – невысокая, особенно после термической обработки
- Анодируемость – удовлетворительная, возможно получение защитно-декоративных покрытий
Термическая обработка сплава АЛ3
Для оптимизации свойств алюминия марки АЛ3 применяются следующие виды термической обработки:
| Вид термообработки | Режим | Результат |
|---|---|---|
| Отжиг (Т2) | Нагрев до 300-330°C, выдержка 2-4 часа, охлаждение на воздухе | Снятие внутренних напряжений |
| Закалка и искусственное старение (Т5) | Нагрев до 500-515°C, выдержка 2-5 часов, охлаждение в воде, старение при 150-170°C, 5-10 часов | Повышение прочности, твердости и износостойкости |
| Модифицирование | Введение модификаторов (Na, Sr) в расплав | Измельчение структуры, повышение механических характеристик |
Термическая обработка позволяет значительно улучшить механические свойства сплава АЛ3, адаптируя его характеристики к конкретным условиям эксплуатации.
Формы поставки алюминия АЛ3
Компания "ОборонСпецСплав" предлагает алюминий марки АЛ3 в следующих формах:
- Алюминиевые прутки АЛ3 – сплошные профили круглого сечения, обладающие высокой пластичностью, прочностью и стойкостью к коррозии
- Алюминиевые листы АЛ3 – прямоугольные полуфабрикатные изделия повышенной прочности, используемые преимущественно в пищевой промышленности
- Алюминиевые чушки АЛ3 – трапециевидные заготовки, используемые для переплавки и изготовления других изделий или полуфабрикатов
- Фасонные отливки АЛ3 – готовые детали или заготовки, изготовленные методом литья по индивидуальным требованиям заказчика
Все формы поставки сопровождаются сертификатами качества и соответствуют требованиям ГОСТ 1583-93.
Методы производства изделий из АЛ3
Для изготовления деталей и заготовок из сплава АЛ3 применяются различные технологии:
Литейные методы
- Литье в песчаные формы – для крупногабаритных отливок и мелкосерийного производства
- Кокильное литье – обеспечивает более высокие механические свойства и точность размеров
- Литье под давлением – для тонкостенных деталей сложной конфигурации
- Литье по выплавляемым моделям – для получения высокоточных отливок со сложной геометрией
Обработка давлением (для полуфабрикатов)
- Горячая прокатка – для получения листов и плит
- Прессование – для производства прутков и профилей
- Штамповка – для формирования деталей сложной формы
Механическая обработка
- Точение – для обработки тел вращения
- Фрезерование – для формирования плоскостей и сложных поверхностей
- Сверление – для создания отверстий различного диаметра
- Шлифование – для обеспечения высокой точности и качества поверхности
Выбор метода производства зависит от требований к изделию, объема производства и экономической целесообразности.
Области применения сплава АЛ3
Благодаря сочетанию хороших литейных свойств и средних механических характеристик, алюминий марки АЛ3 находит применение в различных отраслях промышленности:
- Автомобильная промышленность:
- Корпуса карбюраторов
- Детали системы охлаждения
- Корпусные детали насосов
- Кронштейны и держатели
- Приборостроение:
- Корпуса приборов
- Элементы измерительных устройств
- Детали оптических систем
- Пищевая промышленность:
- Элементы технологического оборудования
- Детали пищевых линий
- Компоненты упаковочных машин
- Машиностроение:
- Средние и мелкие детали двигателей
- Корпусные элементы оборудования
- Ненагруженные компоненты механизмов
- Электротехника:
- Корпуса электроприборов
- Элементы осветительных систем
- Детали радиаторов охлаждения
Сплав АЛ3 оптимален для изготовления деталей средней сложности, не подверженных серьезным механическим нагрузкам, но требующих хорошей теплопроводности и умеренной коррозионной стойкости.
Преимущества и недостатки алюминия АЛ3
Преимущества
- Хорошие литейные свойства – возможность изготовления сложных деталей
- Удовлетворительные механические характеристики
- Хорошая обрабатываемость резанием
- Высокая теплопроводность
- Возможность термического упрочнения
- Средняя коррозионная стойкость
- Малый удельный вес
Недостатки
- Ограниченная прочность по сравнению с высокопрочными алюминиевыми сплавами
- Низкая пластичность
- Склонность к образованию усадочной пористости
- Снижение коррозионной стойкости из-за наличия меди
- Ограниченная свариваемость
- Чувствительность к примесям железа
Аналоги сплава АЛ3
При проектировании и выборе материалов можно рассмотреть следующие отечественные и зарубежные аналоги алюминия марки АЛ3:
| Страна | Аналог | Особенности |
|---|---|---|
| Россия | АК5М2, АЛ5 | Литейные алюминиевые сплавы с близким содержанием кремния и меди |
| США | 319, A319.0 | Сходный состав и свойства, широко применяется в автомобилестроении |
| Европа | EN AC-45000 (AlSi5Cu3) | Европейский аналог с близким содержанием кремния и меди |
| Германия | DIN G-AlSi5Cu1, G-AlSi6Cu4 | Немецкие стандарты для литейных алюминиевых сплавов |
При замене материала необходимо учитывать различия в химическом составе и свойствах аналогов, которые могут повлиять на технологичность и эксплуатационные характеристики изделий.
Вопросы и ответы (FAQ)
Можно ли использовать сплав АЛ3 для деталей, работающих при повышенных температурах?
Сплав АЛ3 сохраняет удовлетворительные механические свойства при температурах до 200-250°C, что позволяет использовать его для некоторых деталей двигателей и теплонагруженных узлов. Однако для длительной работы при более высоких температурах рекомендуется применять специализированные жаропрочные алюминиевые сплавы, например, АЛ19 или АК4-1.
Какой метод литья оптимален для деталей из АЛ3?
Выбор метода литья зависит от конкретных требований к детали. Для крупногабаритных отливок и мелкосерийного производства подходит литье в песчаные формы. Для получения отливок с более высокими механическими свойствами и точностью размеров рекомендуется кокильное литье. Литье под давлением оптимально для тонкостенных деталей сложной конфигурации в условиях массового производства.
Требуется ли термическая обработка изделий из АЛ3?
Необходимость термической обработки определяется требованиями к механическим свойствам изделия. Для деталей с повышенными требованиями к прочности и твердости рекомендуется термообработка по режиму Т5 (закалка и искусственное старение), которая позволяет увеличить предел прочности на 20-30% и твердость на 15-20%. Для снятия внутренних напряжений после литья достаточно отжига (Т2).
Как повысить коррозионную стойкость изделий из АЛ3?
Для повышения коррозионной стойкости изделий из сплава АЛ3 рекомендуется: анодирование поверхности; нанесение защитных покрытий (лакокрасочных, полимерных); химическое оксидирование; хроматирование. Для деталей, работающих в особо агрессивных средах, целесообразно рассмотреть возможность замены АЛ3 на более коррозионностойкие сплавы системы Al-Mg или Al-Mg-Si без содержания меди.
Стандарты и регламентирующие документы
Производство и поставка алюминиевого сплава АЛ3 осуществляются в соответствии со следующими нормативными документами:
- ГОСТ 1583-93 «Сплавы алюминиевые литейные. Технические условия»
- ГОСТ 2685-75 «Сплавы алюминиевые литейные. Марки»
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»
- ГОСТ 1521-76 «Отливки из алюминиевых сплавов. Технические условия»
Заключение
Алюминий марки АЛ3 представляет собой универсальный литейный сплав системы Al-Si-Cu-Mg с оптимальным сочетанием литейных и механических свойств. Благодаря хорошей жидкотекучести, умеренной усадке и средним показателям прочности, этот материал идеально подходит для изготовления средних и мелких деталей двигателей и оборудования, не подверженных серьезным нагрузкам.
Компания "ОборонСпецСплав" предлагает высококачественный алюминий АЛ3 в различных формах поставки с полным комплектом сертификационной документации. Наши специалисты готовы предоставить консультации по выбору оптимального материала для конкретных условий эксплуатации и обеспечить своевременную поставку продукции, соответствующей всем требованиям действующих стандартов.
Статья подготовлена с использованием информации из технической документации ГОСТ 1583-93 и практического опыта специалистов компании "ОборонСпецСплав", накопленного за многолетнюю работу с алюминиевыми сплавами различного назначения.
