Алюминиевый сплав марки ММ относится к категории деформируемых сплавов с высоким содержанием алюминия и малым количеством легирующих элементов. Благодаря сбалансированному химическому составу, материал обладает превосходной обрабатываемостью, пластичностью и коррозионной стойкостью, что делает его востребованным в различных отраслях промышленности, включая транспортное машиностроение и строительство.

Расшифровка маркировки ММ

В маркировке алюминиевого сплава ММ каждая буква имеет своё значение:

М - мягкий
М - металлический

Данное обозначение указывает на особенности материала, который отличается повышенной пластичностью и технологичностью при обработке давлением. Благодаря своим характеристикам, сплав ММ относится к группе алюминиевых материалов, хорошо поддающихся деформации как в холодном, так и в горячем состоянии.

Химический состав сплава ММ

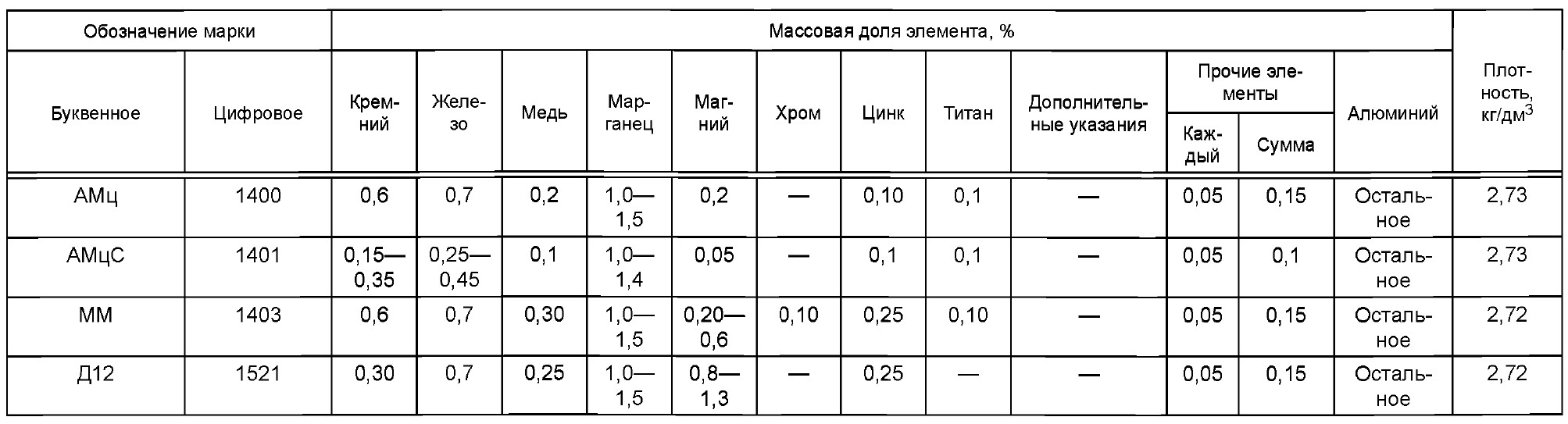

Согласно ГОСТ 4784-2019, алюминиевый сплав ММ имеет следующий химический состав:

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	Основа (95,9-98,8%)	Обеспечивает базовые свойства сплава: малый удельный вес, пластичность, электропроводность
Марганец (Mn)	1,0-1,4	Повышает прочность и коррозионную стойкость, способствует мелкозернистой структуре
Кремний (Si)	≤1,0	Улучшает литейные свойства и жаропрочность, повышает способность к искусственному старению
Железо (Fe)	≤0,6	Повышает жаропрочность, влияет на формирование интерметаллидных соединений
Магний (Mg)	0,2-0,5	Повышает прочность и коррозионную стойкость, улучшает термическую обрабатываемость
Медь (Cu)	≤0,2	Усиливает прочностные характеристики, улучшает обрабатываемость
Цинк (Zn)	≤0,1	Способствует повышению прочности при сохранении пластичности
Титан (Ti)	≤0,1	Модификатор структуры, измельчает зерно, повышает механические свойства

Отличительной особенностью сплава ММ является сбалансированное содержание марганца и кремния, которые в сочетании обеспечивают оптимальное соотношение прочности, пластичности и коррозионной стойкости. Низкое содержание меди и повышенное содержание марганца делают этот сплав особенно устойчивым к коррозии в различных средах, включая морскую воду и атмосферу промышленных районов.

Механические и физические свойства алюминия ММ

Механические свойства при 20°C

Характеристика	Значение
Предел прочности (σв), МПа	120-150
Предел текучести (σт), МПа	50-80
Относительное удлинение (δ), %	20-30
Твердость по Бринеллю, HB	35-45
Модуль упругости (E), ГПа	69-71

Физические свойства

Характеристика	Значение
Плотность, г/см³	2,72 (2720 кг/м³)
Температура плавления, °C	640-650
Коэффициент линейного расширения, α×10⁻⁶ (1/°C)	23,6
Теплопроводность, Вт/(м·°C)	190-210
Удельное электрическое сопротивление, Ом·мм²/м	0,030-0,035

Сплав ММ отличается высокой пластичностью и умеренной прочностью, что делает его идеальным материалом для изготовления изделий методами холодной и горячей деформации. По сравнению с литейными алюминиевыми сплавами, ММ обладает более однородной структурой, отсутствием внутренних дефектов и лучшей технологичностью при обработке давлением.

Благодаря низкому содержанию меди и наличию марганца, сплав ММ демонстрирует отличную коррозионную стойкость даже без дополнительной защиты, что особенно важно для изделий, эксплуатируемых в условиях повышенной влажности или контакта с агрессивными средами.

Технологические особенности и обработка

Методы деформации:

Горячая деформация - осуществляется при температуре выше температуры рекристаллизации (обычно 350-450°C). При этом происходит динамическая рекристаллизация, формируется новая структура материала, что обеспечивает высокую пластичность и возможность значительного формоизменения. Методы горячей деформации включают прокатку, прессование, ковку.
Холодная деформация - проводится при температуре ниже температуры рекристаллизации (обычно комнатная температура). При этом происходит наклеп материала, повышается его прочность и твердость. Методы холодной деформации включают прокатку, волочение, гибку, штамповку.

Термическая обработка:

Сплав ММ может подвергаться различным видам термической обработки для улучшения его свойств:

Отжиг - нагрев до 350-400°C с последующим медленным охлаждением. Применяется для снятия внутренних напряжений, повышения пластичности, рекристаллизации структуры после холодной деформации.
Закалка - нагрев до 500-520°C с последующим быстрым охлаждением в воде. Применяется для получения пересыщенного твердого раствора и повышения прочности.
Искусственное старение - нагрев закаленного сплава до 150-180°C с выдержкой 4-8 часов. Способствует выделению упрочняющих фаз и дополнительному повышению прочности.

Обрабатываемость резанием:

Сплав ММ обладает хорошей обрабатываемостью резанием. Рекомендуемые режимы резания:

Скорость резания при точении: 300-500 м/мин
Скорость резания при фрезеровании: 250-450 м/мин
Скорость резания при сверлении: 150-300 м/мин

Свариваемость:

Сплав ММ хорошо сваривается всеми распространенными методами сварки:

Аргонодуговая сварка (TIG) - обеспечивает высокое качество сварного шва
Сварка в защитных газах (MIG) - обеспечивает высокую производительность
Контактная сварка - эффективна для соединения тонколистовых материалов
Сварка трением - обеспечивает высокую прочность соединения

Благодаря этим технологическим особенностям, сплав ММ позволяет получать изделия сложной формы с высоким качеством поверхности и стабильными механическими характеристиками, что обеспечивает его широкое применение в производстве различных полуфабрикатов и готовых изделий.

Коррозионная стойкость и защита

Сплав ММ обладает высокой естественной коррозионной стойкостью благодаря оптимальному содержанию марганца и ограниченному содержанию меди. Тем не менее, для повышения долговечности изделий в агрессивных средах применяются различные методы защиты:

Анодирование - электрохимический процесс создания защитной оксидной пленки толщиной 5-25 мкм. Повышает коррозионную стойкость, твердость поверхности, электроизоляционные свойства. Может сочетаться с окрашиванием для декоративных целей.
Химическое оксидирование - формирование защитной оксидной пленки путем химической обработки. Обеспечивает базовую защиту от коррозии.
Лакокрасочные покрытия - нанесение органических защитных покрытий для барьерной защиты от воздействия окружающей среды.
Пассивация - химическая обработка для формирования тонкой защитной пленки, повышающей коррозионную стойкость.

Сплав ММ особенно устойчив к атмосферной коррозии, включая морской климат, что делает его идеальным для применения в строительстве, транспортном машиностроении и производстве оборудования для пищевой промышленности. Даже без дополнительной защиты изделия из сплава ММ сохраняют свои эксплуатационные характеристики в течение длительного времени в нормальных атмосферных условиях.

При необходимости эксплуатации в особо агрессивных средах рекомендуется применение комплексной защиты, включающей анодирование с последующим нанесением лакокрасочных покрытий, что обеспечивает максимальную долговечность изделий даже в самых сложных условиях.

Формы поставки и сортамент

Компания "ОборонСпецСплав" предлагает различные формы поставки алюминиевого сплава ММ, соответствующие требованиям действующих стандартов:

Форма поставки	Размерный ряд	Стандарт	Состояние поставки
Листы	Толщина: 0,5-10,0 мм Ширина: до 2000 мм Длина: до 7000 мм	ГОСТ 21631-76	М (отожженное), Н (нагартованное)
Плиты	Толщина: 10-150 мм Ширина: до 2000 мм Длина: до 8000 мм	ГОСТ 17232-99	М, Н, Т (закаленное и естественно состаренное)
Прутки (круги)	Диаметр: 8-300 мм Длина: до 6000 мм	ГОСТ 21488-97	М, Т
Профили	Различные конфигурации согласно чертежам	ГОСТ 8617-81	М, Т
Трубы	Диаметр: 10-150 мм Толщина стенки: 1-10 мм	ГОСТ 18482-79	М, Т
Проволока	Диаметр: 0,5-10,0 мм	ГОСТ 14838-78	М, Н, Т

Все поставляемые полуфабрикаты сопровождаются сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов. По запросу клиента возможно изготовление нестандартных размеров и форм в соответствии с техническими требованиями заказчика.

Особой популярностью пользуются листы и плиты из сплава ММ, которые благодаря своей высокой пластичности и коррозионной стойкости широко применяются в строительстве, производстве тары и упаковки, изготовлении кузовных деталей транспортных средств.

Области применения алюминиевого сплава ММ

Благодаря уникальному сочетанию пластичности, коррозионной стойкости и технологичности, сплав ММ находит широкое применение в различных отраслях промышленности:

Транспортное машиностроение - изготовление кузовных деталей железнодорожных вагонов, автобусов, грузовых автомобилей; элементы обшивки судов; детали интерьера транспортных средств.
Строительство - производство фасадных панелей, кровельных материалов, водосточных систем, строительных профилей, отделочных материалов для внутренних работ.
Пищевая промышленность - изготовление тары и упаковки для пищевых продуктов, емкостей для хранения и транспортировки, элементов технологического оборудования.
Электротехническая промышленность - производство корпусов электрооборудования, шин, кабельных лотков, элементов систем охлаждения.
Химическая промышленность - изготовление емкостей для хранения и транспортировки химических веществ, элементов технологического оборудования, работающего в условиях агрессивных сред.
Бытовая техника - производство корпусов и элементов конструкции бытовых приборов, посуды, садового инвентаря.
Рекламная индустрия - изготовление рекламных конструкций, вывесок, информационных стендов, выставочного оборудования.

Особенно эффективно применение сплава ММ в изделиях, требующих высокой пластичности при формообразовании, хорошей свариваемости и высокой коррозионной стойкости. Благодаря отличной обрабатываемости резанием, этот материал позволяет получать изделия сложной формы с высоким качеством поверхности.

В строительной индустрии сплав ММ ценится за устойчивость к атмосферным воздействиям, включая повышенную влажность, перепады температур и ультрафиолетовое излучение. Это обеспечивает длительный срок службы строительных конструкций без потери эксплуатационных и декоративных свойств.

Преимущества и недостатки сплава ММ

Преимущества:

Высокая пластичность и формуемость
Отличная коррозионная стойкость без дополнительной защиты
Хорошая свариваемость всеми распространенными методами
Высокая технологичность при обработке давлением
Хорошая обрабатываемость резанием
Малый удельный вес (почти в 3 раза легче стали)
Высокая теплопроводность и электропроводность
Немагнитность и искробезопасность
Экологическая безопасность и полная пригодность к вторичной переработке

Недостатки:

Относительно невысокая прочность по сравнению с высоколегированными алюминиевыми сплавами
Ограниченная возможность упрочнения термообработкой
Снижение прочностных характеристик при температурах выше 150°C
Необходимость дополнительной защиты при эксплуатации в сильно агрессивных средах
Склонность к деформации при неравномерном нагреве из-за высокого коэффициента линейного расширения

Несмотря на имеющиеся недостатки, сплав ММ остается одним из наиболее востребованных алюминиевых материалов для изготовления различных полуфабрикатов и готовых изделий. Правильный учет особенностей материала и соблюдение технологических рекомендаций позволяют максимально использовать его положительные качества и минимизировать влияние недостатков.

Зарубежные и отечественные аналоги

При проектировании изделий и выборе материалов полезно знать зарубежные и отечественные аналоги сплава ММ:

Страна/Стандарт	Марка аналога	Примечание
США (ASTM, AA)	3003, 3103	Близкие по составу и свойствам, широко применяются в строительстве
Германия (DIN)	AlMn1, EN AW-3103	Европейский аналог с аналогичным содержанием марганца
Франция (NF)	A-M1	Применяется для производства листов и профилей
Великобритания (BS)	3103, N3	Используется в строительстве и производстве тары
Россия (ГОСТ)	АМц, АМг1	Частичные аналоги с близкими механическими свойствами

При замене сплава ММ на аналоги необходимо учитывать не только химический состав, но и фактические механические свойства, особенности обработки и коррозионную стойкость. Наиболее близким международным аналогом является сплав 3003 по классификации Aluminum Association (США), который также относится к группе алюминиево-марганцевых сплавов с высокой пластичностью и коррозионной стойкостью.

Часто задаваемые вопросы (FAQ)

Можно ли использовать алюминий ММ для изготовления посуды и пищевой тары?

Да, сплав ММ благодаря своей высокой коррозионной стойкости и экологической чистоте может использоваться для изготовления посуды и пищевой тары. Однако для длительного контакта с кислыми и солесодержащими продуктами рекомендуется применение дополнительной защиты поверхности (анодирование или покрытия, разрешенные для контакта с пищевыми продуктами).

Какие методы соединения наиболее эффективны для деталей из сплава ММ?

Сплав ММ хорошо сваривается всеми распространенными методами сварки, включая аргонодуговую (TIG), полуавтоматическую в защитных газах (MIG) и контактную сварку. Также эффективными методами соединения являются клепка, склеивание специальными клеевыми составами и различные комбинированные методы (например, клееклепаные соединения), которые обеспечивают высокую прочность и герметичность соединений.

Как влияет термическая обработка на свойства сплава ММ?

Термическая обработка (отжиг, закалка, старение) позволяет в определенных пределах изменять механические свойства сплава ММ. Отжиг повышает пластичность и снижает внутренние напряжения, что особенно важно после холодной деформации. Закалка с последующим искусственным старением может повысить прочность на 20-25% по сравнению с отожженным состоянием. Однако возможности упрочнения термообработкой для сплава ММ ограничены по сравнению с высоколегированными алюминиевыми сплавами.

Каков срок службы изделий из сплава ММ в различных условиях эксплуатации?

При правильной конструкции и соответствующей защите поверхности срок службы изделий из сплава ММ может составлять: 25-30 лет при эксплуатации в нормальных атмосферных условиях, 15-20 лет в условиях повышенной влажности и промышленной атмосферы, 10-15 лет в морском климате. Применение защитных покрытий (анодирование, лакокрасочные покрытия) может значительно увеличить эти показатели.

Возможна ли вторичная переработка изделий из сплава ММ?

Алюминиевый сплав ММ, как и другие алюминиевые материалы, полностью пригоден для вторичной переработки без потери основных свойств. Переработка требует всего около 5% энергии, необходимой для производства первичного алюминия. Это делает его экологически привлекательным материалом и позволяет снизить затраты при производстве новых изделий. Для максимально эффективной переработки рекомендуется раздельный сбор алюминиевых изделий и предварительная очистка от неметаллических включений.

Заключение

Алюминиевый сплав ММ представляет собой универсальный деформируемый материал, сочетающий высокую пластичность, отличную коррозионную стойкость и хорошую технологичность. Благодаря этим качествам, он находит широкое применение в строительстве, транспортном машиностроении, производстве тары и упаковки, изготовлении различных конструкционных элементов.

Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава ММ с гарантированным качеством и сертификатами соответствия. Наши специалисты всегда готовы помочь с выбором оптимальных материалов для ваших проектов и обеспечить своевременные поставки.

Информация для данной статьи была подготовлена с использованием технической документации ГОСТ 4784-2019 и многолетнего опыта технологов компании "ОборонСпецСплав" в работе с алюминиевыми сплавами для различных отраслей промышленности и строительства.

Алюминий марки ММ: универсальный деформируемый сплав
