Алюминий марки Д16: высокопрочный авиационный дюралюминий
Алюминиевый сплав Д16 относится к категории высокопрочных дюралюминиевых сплавов системы Al-Cu-Mg с повышенным содержанием меди. Благодаря уникальному сочетанию легкости, прочности и технологичности, этот материал нашел широкое применение в авиационной, автомобильной и судостроительной промышленности, а также в производстве ответственных конструкций, работающих в условиях значительных нагрузок.
Расшифровка маркировки Д16
В маркировке алюминиевого сплава Д16:
- Д - обозначает дюралюминий (деформируемый сплав на основе алюминия)
- 16 - порядковый номер сплава в серии дюралюминиевых сплавов
Данная маркировка указывает на принадлежность к группе высокопрочных алюминиевых сплавов, способных упрочняться путем термической обработки. Сплав Д16 является одним из наиболее распространенных представителей дюралюминов и широко известен своими выдающимися механическими характеристиками.
Химический состав сплава Д16

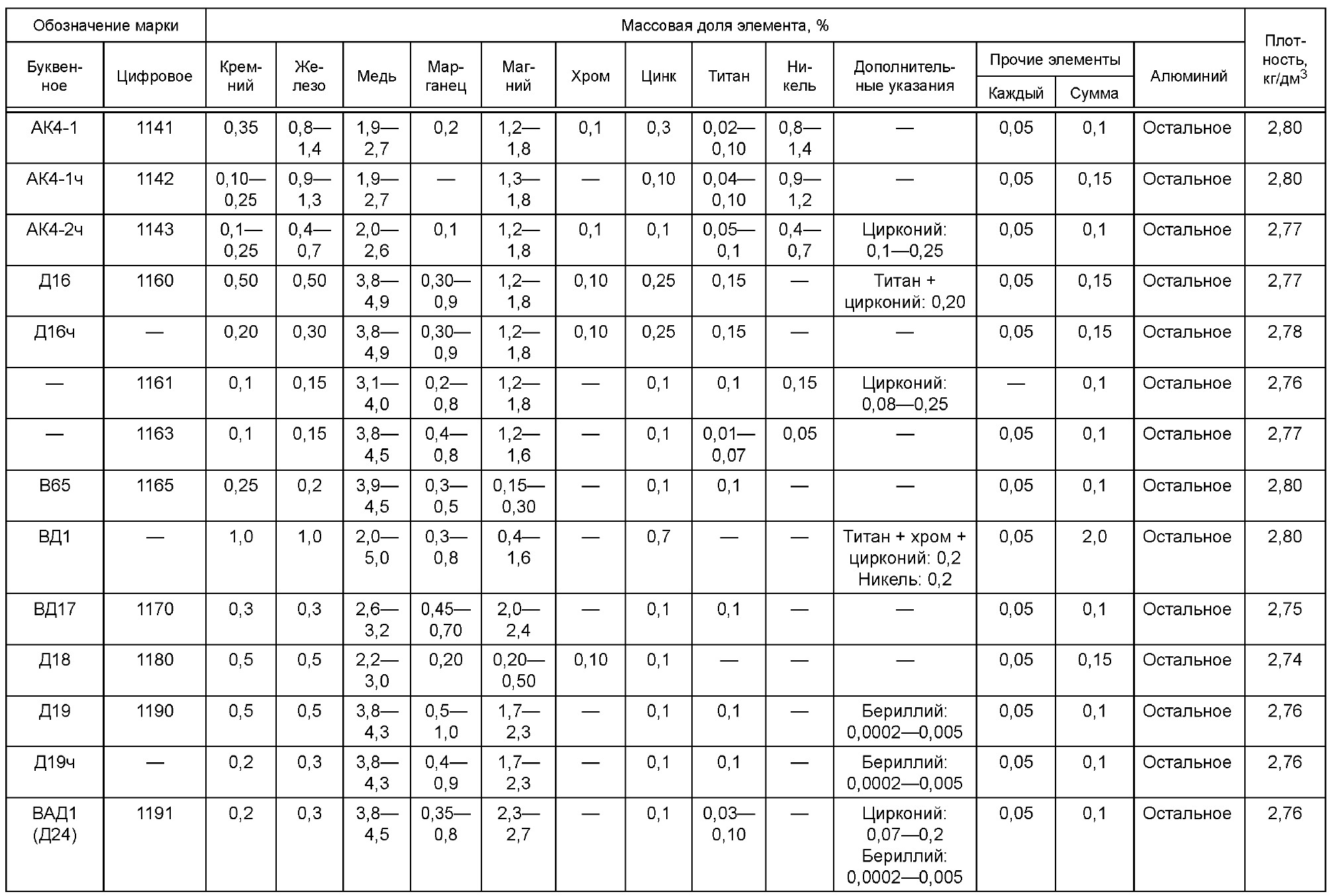

Согласно ГОСТ 4784-2019, алюминиевый сплав Д16 имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|

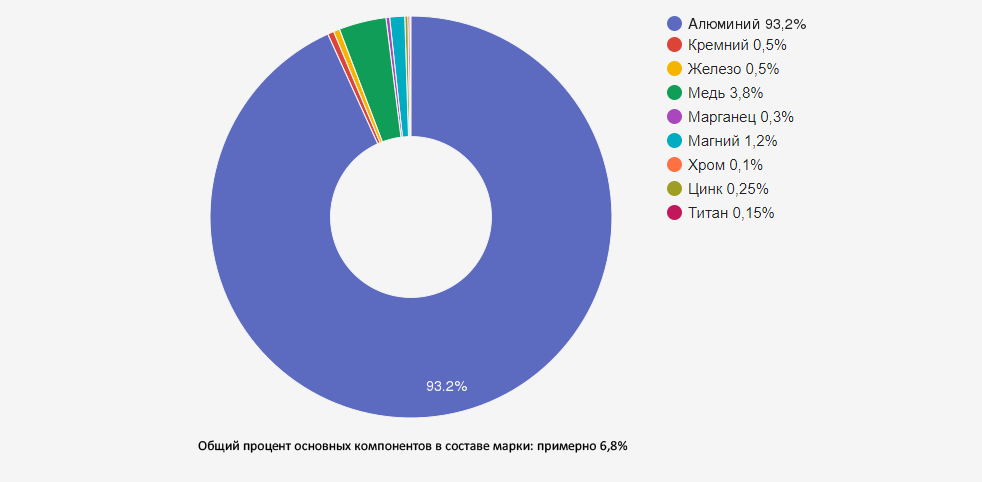

| Алюминий (Al) | Основа (90,9-94,7%) | Обеспечивает малый удельный вес и базовые свойства сплава |
| Медь (Cu) | 3,8-4,9 | Основной упрочняющий элемент, формирует интерметаллидные соединения при термообработке |
| Магний (Mg) | 1,2-1,8 | Повышает прочность, способствует упрочнению при термообработке |
| Марганец (Mn) | 0,3-0,9 | Повышает коррозионную стойкость, модифицирует структуру |
| Железо (Fe) | ≤0,5 | Регламентируемая примесь, повышает твердость |
| Кремний (Si) | ≤0,5 | Регламентируемая примесь, влияет на литейные свойства |
| Цинк (Zn) | ≤0,3 | Повышает прочность, способствует естественному старению |
| Титан (Ti) | ≤0,1 | Измельчает зерно, повышает пластичность |
| Никель (Ni) | ≤0,1 | Повышает жаропрочность и коррозионную стойкость |
Ключевыми легирующими элементами сплава Д16 являются медь, магний и марганец, которые в комбинации формируют уникальный комплекс механических свойств. Высокое содержание меди обеспечивает возможность значительного упрочнения при термической обработке за счет образования дисперсных фаз CuAl₂ и Al₂CuMg. Магний усиливает эффект упрочнения и повышает коррозионную стойкость, а марганец улучшает структуру сплава и препятствует рекристаллизации.
Механические и физические свойства алюминия Д16
Механические свойства при 20°C
| Характеристика | Значение (состояние Т) |
|---|---|
| Предел прочности (σв), МПа | 420-530 |
| Предел текучести (σт), МПа | 300-400 |
| Относительное удлинение (δ), % | 10-15 |
| Твердость по Бринеллю, HB | 120-130 (≈ 42 МПа) |
| Ударная вязкость (KCU), кДж/м² | 120-180 |
| Модуль упругости (E), ГПа | 72-75 |
Физические свойства
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,77-2,8 (≈ 2800 кг/м³) |
| Температура плавления, °C | 500-640 |
| Коэффициент линейного расширения, α×10⁻⁶ (1/°C) | 22,9-23,8 |
| Теплопроводность, Вт/(м·°C) | 120-130 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,049-0,055 |
Сплав Д16 выделяется среди других алюминиевых сплавов высокими показателями прочности при сохранении достаточной пластичности. После термической обработки (закалки и искусственного старения) сплав достигает максимальных прочностных характеристик, что делает его незаменимым материалом для изготовления силовых конструкций. Важно отметить, что сплав сохраняет работоспособность даже при сверхнизких температурах (до -230°C), что существенно расширяет сферу его применения.
Термическая обработка и состояния поставки
Сплав Д16 поставляется в различных состояниях, определяющих его механические свойства:
| Обозначение состояния | Характеристика | Особенности применения |
|---|---|---|
| Д16-М (мягкий) | Отожженное состояние, максимальная пластичность | Для изделий, требующих глубокой вытяжки или сложной гибки |
| Д16-Т (закаленный и естественно состаренный) | Максимальная прочность после естественного старения | Наиболее распространенное состояние для большинства конструкций |
| Д16-Т1 (закаленный и искусственно состаренный) | Повышенная прочность, сниженная пластичность | Для высоконагруженных деталей с минимальной деформацией |
| Д16-П (полунагартованный) | Деформационно упрочненный после отжига | Компромисс между прочностью и пластичностью |
| Д16-Н (нагартованный) | Максимально упрочненный деформацией | Для деталей, подвергающихся максимальным нагрузкам |
Основные режимы термической обработки:
- Закалка - нагрев до 485-503°C, выдержка 15-30 минут (в зависимости от толщины), охлаждение в воде при температуре 30-40°C. Обеспечивает формирование пересыщенного твердого раствора.
- Естественное старение - выдержка закаленного сплава при комнатной температуре в течение 4-5 суток. Приводит к формированию состояния Т.
- Искусственное старение - нагрев закаленного сплава до 185-195°C, выдержка 3-5 часов, охлаждение на воздухе. Формирует состояние Т1 с повышенной прочностью.
- Отжиг - нагрев до 340-380°C, выдержка 1-3 часа, медленное охлаждение. Снижает прочность, повышает пластичность (состояние М).
Правильно выбранный режим термической обработки позволяет адаптировать свойства сплава Д16 под конкретные требования производства и эксплуатации изделий. Особого внимания заслуживает состояние Т (закалка + естественное старение), которое обеспечивает оптимальное сочетание прочности, пластичности и технологичности.
Коррозионная стойкость и методы защиты
Сплав Д16, несмотря на высокие механические свойства, имеет ограниченную коррозионную стойкость из-за высокого содержания меди. Для защиты от коррозии применяются различные методы:
- Плакирование - нанесение на поверхность тонкого слоя алюминия повышенной чистоты (обычно А7 или А5). Плакированный материал обозначается как Д16АТ и обладает значительно повышенной коррозионной стойкостью.
- Анодирование - электрохимическое окисление поверхности с формированием защитной оксидной пленки толщиной 5-30 мкм. Может сочетаться с последующим окрашиванием.
- Хроматирование - химическая обработка с образованием конверсионного хроматного слоя, повышающего коррозионную стойкость и адгезию лакокрасочных покрытий.
- Лакокрасочные покрытия - нанесение защитных лаков и красок, обеспечивающих барьерную защиту от воздействия окружающей среды.
Особенно эффективным методом защиты является плакирование, при котором на основной металл в процессе горячей прокатки наносится слой чистого алюминия, составляющий 2-5% от общей толщины материала. Такой композиционный материал сочетает высокую прочность сердцевины с коррозионной стойкостью поверхностного слоя.
При эксплуатации изделий из сплава Д16 в условиях повышенной влажности или контакта с агрессивными средами необходимо обязательное применение защитных покрытий для предотвращения межкристаллитной коррозии и коррозионного растрескивания.
Особенности сварки алюминия Д16
Сплав Д16 относится к трудносвариваемым материалам из-за склонности к образованию горячих трещин и потере прочности в зоне термического влияния. Тем не менее, при соблюдении специальной технологии сварка возможна:
- Аргонодуговая сварка (TIG) - наиболее предпочтительный метод, требует использования специальных присадочных материалов (например, проволоки СвАМг6).
- Контактная точечная и шовная сварка - применяется для соединения тонколистовых материалов, требует тщательной подготовки поверхности.
- Сварка трением - эффективна для соединения прутков и профилей, обеспечивает высокое качество соединения.
- Диффузионная сварка - применяется для особо ответственных соединений, требует специального оборудования.
Рекомендации по сварке Д16:
- Перед сваркой необходима тщательная очистка поверхности от оксидной пленки и обезжиривание.
- Рекомендуется применение предварительного и сопутствующего подогрева деталей до 150-200°C.
- Для снижения риска образования трещин сварку следует выполнять на повышенной скорости.
- После сварки желательно проведение термической обработки для снятия внутренних напряжений.
- При проектировании сварных конструкций следует по возможности избегать размещения сварных швов в зонах максимальных напряжений.
Учитывая сложность сварки сплава Д16, для соединения деталей из этого материала часто применяют альтернативные методы: заклепочные соединения, болтовые соединения, клеевые соединения или комбинированные методы.
Обрабатываемость и технологические свойства
Сплав Д16 обладает хорошей обрабатываемостью резанием и удовлетворительной обрабатываемостью давлением:
Обработка резанием:
- Обрабатываемость резанием оценивается в 70-80% от обрабатываемости свинцовой латуни (принятой за 100%).
- Рекомендуемая скорость резания при точении в состоянии Т - 150-300 м/мин.
- Для улучшения качества обработанной поверхности рекомендуется применение смазочно-охлаждающих жидкостей на основе минеральных масел.
- При фрезеровании и сверлении требуется особое внимание к отводу стружки.
Обработка давлением:
- Горячая деформация (ковка, штамповка) производится при температуре 350-450°C.
- Холодная деформация (гибка, вытяжка) возможна в состоянии М (после отжига).
- Для сложных операций штамповки рекомендуется использование материала в отожженном состоянии с последующей термообработкой.
- Минимальный радиус гибки составляет 1-3 толщины материала в зависимости от направления волокон.
Сплав Д16 хорошо поддается анодной и механической полировке, что позволяет получать изделия с высоким качеством поверхности. При механической обработке необходимо учитывать склонность материала к наклепу, что может требовать периодической термической обработки для снятия напряжений при изготовлении сложных деталей.
Формы поставки и сортамент
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава Д16 согласно действующим стандартам:
| Форма поставки | Размерный ряд | Стандарт | Состояние поставки |
|---|---|---|---|
| Листы | Толщина: 0,5-10,0 мм Ширина: до 2000 мм Длина: до 7000 мм |
ГОСТ 21631-76 | М, Т, Т1, АТ (плакированные) |
| Плиты | Толщина: 10-150 мм Ширина: до 2000 мм Длина: до 8000 мм |
ГОСТ 17232-99 | Т, Т1 |
| Прутки (круги) | Диаметр: 8-300 мм Длина: до 6000 мм |
ГОСТ 21488-97 | М, Т, Т1 |
| Профили прессованные | Различные конфигурации согласно чертежам | ГОСТ 8617-81 | Т, Т1 |
| Трубы | Диаметр: 10-150 мм Толщина стенки: 1-10 мм |
ГОСТ 18482-79 | М, Т, Т1 |
| Поковки и штамповки | По чертежам заказчика | ГОСТ 21488-97 | Т, Т1 |
Особой популярностью пользуются листы и плиты Д16АТ (плакированные) в состоянии Т, которые сочетают высокую прочность с отличной коррозионной стойкостью. Для ответственных авиационных конструкций часто применяются прессованные профили сложного сечения, обеспечивающие оптимальное распределение нагрузок.
Все поставляемые полуфабрикаты сопровождаются сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов.
Области применения алюминиевого сплава Д16
Благодаря уникальному сочетанию прочности, малого веса и технологичности, сплав Д16 широко применяется в различных отраслях промышленности:
- Авиастроение - силовые элементы конструкции самолетов (лонжероны, нервюры, шпангоуты), обшивка, силовые узлы, детали шасси. Д16Т является одним из основных конструкционных материалов в гражданской и военной авиации.
- Ракетно-космическая техника - силовые элементы конструкции ракет-носителей, корпусные детали спутников, элементы космических аппаратов. Способность сохранять свойства при сверхнизких температурах (до -230°C) делает этот сплав незаменимым для космической техники.
- Автомобилестроение - кузовные элементы спортивных и гоночных автомобилей, детали подвески, элементы усиления кузова, диски колес для спортивных автомобилей.
- Судостроение - силовые элементы конструкции скоростных судов, надстройки, палубные надстройки, мачты, отдельные элементы обшивки.
- Транспортное машиностроение - кузова железнодорожных вагонов, контейнеры, цистерны для перевозки нефтепродуктов и химических веществ.
- Строительство - несущие конструкции в высотном строительстве, мачтовые сооружения, опоры линий электропередач, мостовые конструкции.
- Нефтегазовая промышленность - буровое оборудование, трубопроводы, элементы запорной арматуры.
- Приборостроение - корпуса точных приборов, оптические конструкции, основания электронных устройств.
Особенно эффективно применение сплава Д16 в конструкциях, где требуется максимальная прочность при минимальном весе и работа в широком диапазоне температур. Благодаря хорошей обрабатываемости и возможности создания сложных профилей, этот материал позволяет реализовывать конструктивные решения высокой сложности.
Преимущества и недостатки сплава Д16
Преимущества:
- Высокая удельная прочность (соотношение прочности к плотности)
- Хорошая обрабатываемость резанием и давлением
- Возможность значительного упрочнения термической обработкой
- Сохранение механических свойств в широком диапазоне температур (от -230°C до +150°C)
- Высокая усталостная прочность при циклических нагрузках
- Немагнитность и низкая искрообразующая способность
- Хорошая теплопроводность
- Возможность повышения коррозионной стойкости плакированием и анодированием
Недостатки:
- Относительно низкая коррозионная стойкость без защитных покрытий
- Ограниченная свариваемость традиционными методами
- Склонность к межкристаллитной коррозии под напряжением
- Снижение прочностных свойств при длительной эксплуатации в условиях повышенных температур (выше 150°C)
- Необходимость специальных мер для защиты от коррозии в агрессивных средах
- Повышенная чувствительность механических свойств к технологическим нарушениям при производстве
Несмотря на некоторые недостатки, алюминиевый сплав Д16 остается одним из наиболее востребованных конструкционных материалов благодаря уникальному сочетанию высокой прочности и малого веса. Правильный учет особенностей материала при проектировании и соблюдение технологии изготовления изделий позволяют максимально использовать его положительные качества и минимизировать влияние недостатков.
Зарубежные и отечественные аналоги
При проектировании конструкций и замене материалов полезно знать аналоги сплава Д16 в различных системах стандартизации:
| Страна/Стандарт | Марка аналога | Примечание |
|---|---|---|
| США (ASTM, AA) | 2024, 2124 | Наиболее близкие аналоги по химическому составу и свойствам |
| Германия (DIN) | AlCuMg2, EN AW-2024 | Стандартизированный европейский эквивалент |
| Франция (NF) | A-U4G1 | Применяется в авиационной промышленности |
| Великобритания (BS) | L98, LM24 | Используется в аэрокосмической отрасли |
| Япония (JIS) | 2024SD, A2024TD | Аналог с акцентом на авиационное применение |
| Россия (ГОСТ) | В95, 1160 | Частичные аналоги с близкими механическими свойствами |
Наиболее распространенным международным аналогом Д16 является сплав 2024 по классификации Aluminum Association (США). При необходимости замены сплава Д16 на аналоги следует учитывать не только химический состав, но и фактические механические свойства, состояние поставки и особенности термообработки.
Часто задаваемые вопросы (FAQ)
Каково соотношение прочности и веса у алюминия Д16 по сравнению со сталью?
Удельная прочность (отношение предела прочности к плотности) сплава Д16Т составляет около 175-190 МПа·см³/г, что сопоставимо с многими конструкционными сталями. При этом абсолютный вес конструкций из Д16 примерно в 3 раза меньше, чем из стали аналогичной прочности, что делает его идеальным для авиации и транспорта.
Можно ли изготавливать из алюминия Д16 детали, контактирующие с пищевыми продуктами?
Сплав Д16 не рекомендуется для прямого контакта с пищевыми продуктами из-за высокого содержания меди. В пищевой промышленности лучше использовать специальные пищевые алюминиевые сплавы серии АД или АМц. Если необходимо использовать Д16 из-за его прочностных характеристик, поверхность должна быть защищена специальными пищевыми покрытиями.
Как отличается стоимость сплава Д16 от других алюминиевых сплавов?
Стоимость сплава Д16 обычно на 15-25% выше, чем у технического алюминия или низколегированных сплавов серии АД, но сопоставима со стоимостью других высокопрочных сплавов (В95, 7075). Повышенная цена компенсируется уникальными механическими свойствами и возможностью создания более легких конструкций.
Как влияет термообработка на свойства сплава Д16?
Термическая обработка оказывает решающее влияние на свойства сплава Д16. После закалки и естественного старения (состояние Т) прочность может увеличиться на 70-80% по сравнению с отожженным состоянием (М). Искусственное старение (состояние Т1) дает дополнительное повышение прочности на 10-15% по сравнению с состоянием Т, но снижает пластичность.
Каковы экологические аспекты использования и утилизации сплава Д16?
Алюминиевый сплав Д16, как и другие алюминиевые сплавы, полностью пригоден для вторичной переработки с сохранением основных свойств материала. Переработка требует всего около 5% энергии, необходимой для первичного производства алюминия. Экологический след при производстве компенсируется длительным сроком службы изделий и полной пригодностью к переработке.
Заключение
Алюминиевый сплав Д16 – один из ключевых конструкционных материалов современной промышленности, сочетающий высокую прочность, малый вес и хорошие технологические свойства. Благодаря уникальному комплексу характеристик, он остается незаменимым в авиационной, космической и транспортной отраслях.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава Д16 с гарантированным качеством и сертификатами соответствия. Наши специалисты всегда готовы оказать техническую поддержку и помочь с выбором оптимальных материалов для ваших проектов.
Информация для данной статьи была подготовлена с использованием технической документации ГОСТ 4784-2019 и других нормативных документов, а также на основе практического опыта инженеров компании "ОборонСпецСплав" в работе с высокопрочными алюминиевыми сплавами для различных отраслей промышленности.
