Алюминиевый сплав Д1 - характеристики, свойства и области применения

Алюминий марки Д1 представляет собой классический дюралюминиевый сплав нормальной прочности системы Al-Cu-Mg-Mn, производимый в соответствии с ГОСТ 4784-2019 (ранее ГОСТ 4784-97). Этот материал является одним из наиболее распространенных конструкционных алюминиевых сплавов и широко применяется для изготовления различных полуфабрикатов и деталей благодаря оптимальному сочетанию прочности, технологичности и относительно низкой стоимости. Д1 относится к термически упрочняемым сплавам, что позволяет значительно повышать его механические характеристики с помощью закалки и старения.

Расшифровка марки Д1

В обозначении марки сплава Д1:

• Д - указывает на принадлежность к группе дюралюминиев (деформируемых алюминиевых сплавов, упрочняемых термической обработкой)
• 1 - порядковый номер сплава в данной группе

Распространенное мнение о том, что цифра "1" обозначает процентную чистоту сплава, является ошибочным. Фактическое содержание алюминия в сплаве Д1 составляет около 92-94%, а цифра "1" является лишь условным обозначением, принятым при разработке системы маркировки алюминиевых сплавов.

В зависимости от состояния и вида термической обработки к обозначению марки могут добавляться дополнительные буквы и цифры:

• Д1-М - мягкий (отожженный)
• Д1-Т - термически обработанный (закалка и естественное старение)
• Д1-Н - нагартованный (упрочненный холодной деформацией)
• Д1-П - полунагартованный
• Д1-АТ - закаленный и искусственно состаренный

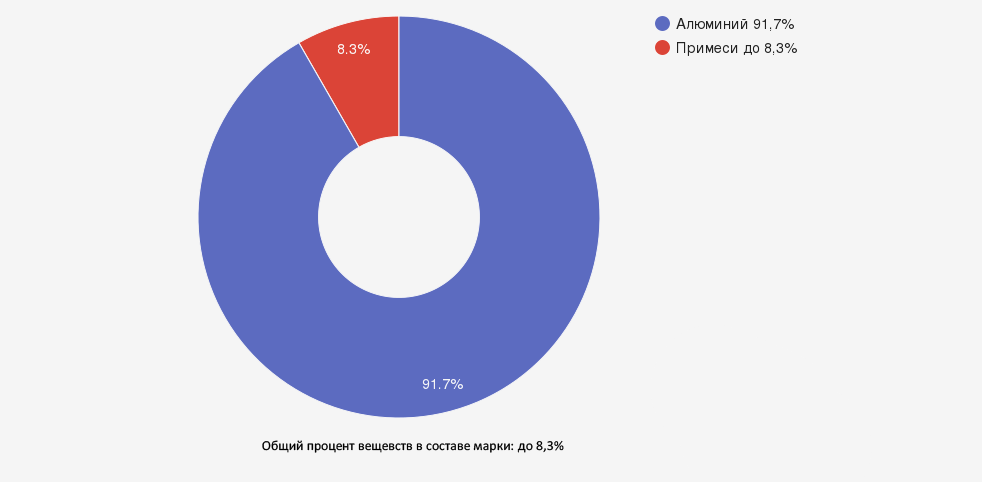

Химический состав алюминиевого сплава Д1

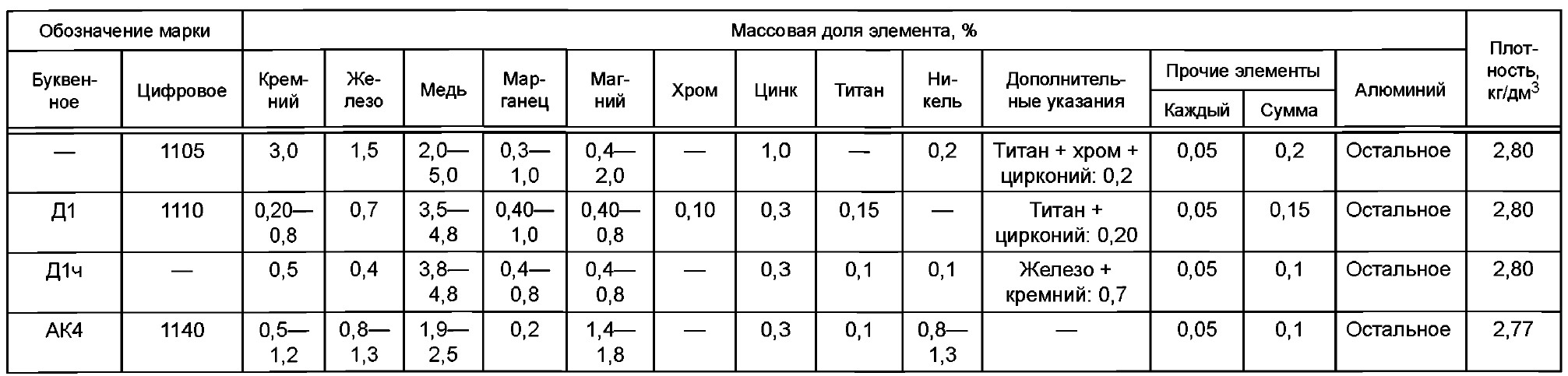

Согласно требованиям ГОСТ 4784-2019, химический состав сплава Д1 включает следующие элементы:

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	основа (92-94%)	Основной компонент, обеспечивающий малый удельный вес и базовые свойства
Медь (Cu)	3,8-4,8	Основной легирующий элемент, повышающий прочность при сохранении пластичности
Магний (Mg)	0,4-0,8	Способствует упрочнению при термообработке, повышает прочность
Марганец (Mn)	0,4-0,8	Улучшает структуру, повышает коррозионную стойкость и механические свойства
Железо (Fe)	до 0,7	Примесь, содержание которой ограничивается для сохранения пластичности
Кремний (Si)	до 0,7	Улучшает литейные свойства, но в избытке снижает пластичность
Никель (Ni)	до 0,1	Повышает прочность при повышенных температурах
Титан (Ti)	до 0,1	Измельчает зерно, повышает механические характеристики
Цинк (Zn)	до 0,3	В малых количествах способствует повышению прочности
Прочие примеси	каждая до 0,05, сумма до 0,15	Содержание ограничивается для обеспечения заданных свойств

Особенностью химического состава сплава Д1 является относительно высокое содержание меди (3,8-4,8%), которая в сочетании с магнием и марганцем обеспечивает формирование упрочняющих фаз при термической обработке. Это позволяет достичь хорошего сочетания прочностных характеристик и пластичности, а также обеспечивает возможность эффективного упрочнения при термической обработке.

Механические свойства алюминиевого сплава Д1

Механические характеристики сплава Д1 зависят от его состояния (отожженное, закаленное и состаренное, нагартованное) и вида полуфабриката:

Характеристика	Состояние М (отожженное)	Состояние Т (закалка + естественное старение)
Предел прочности (σв), МПа	190-220	380-420
Предел текучести (σт), МПа	80-120	240-280
Относительное удлинение (δ), %	18-20	14-16
Твердость по Бринеллю, МПа	45-65	95-105
Плотность, кг/м³	2700
Модуль упругости, ГПа	71
Удельная теплоемкость, Дж/(кг·°C)	920
Теплопроводность, Вт/(м·°C)	180

Сплав Д1 обладает хорошим сочетанием прочности и пластичности. В состоянии после закалки и естественного старения (Т) его предел прочности достигает 380-420 МПа, что делает его одним из наиболее распространенных конструкционных алюминиевых сплавов. При этом сохраняется достаточная пластичность (относительное удлинение 14-16%), что обеспечивает хорошую технологичность при изготовлении деталей.

Термическая обработка и технологические особенности

Сплав Д1 относится к термически упрочняемым алюминиевым сплавам, и его механические свойства в значительной степени зависят от режимов термической обработки:

1. Закалка - нагрев до температуры 495-510°C с выдержкой 5-15 минут (в зависимости от толщины изделия) и последующим быстрым охлаждением в холодной воде (20-40°C). Этот процесс обеспечивает формирование пересыщенного твердого раствора легирующих элементов в алюминии.
2. Естественное старение - выдержка при комнатной температуре (около 20°C) в течение не менее 96 часов (4 суток) после закалки. При этом происходит частичный распад пересыщенного твердого раствора с образованием упрочняющих фаз, что приводит к значительному повышению прочности и твердости материала.
3. Искусственное старение - в некоторых случаях применяется дополнительная термическая обработка - нагрев до температуры 150-190°C и выдержка в течение 2-10 часов, что позволяет достичь максимальной прочности, но приводит к некоторому снижению пластичности и коррозионной стойкости.
4. Отжиг - нагрев до температуры 340-370°C с последующим медленным охлаждением. Применяется для снятия наклепа и внутренних напряжений, возникающих при холодной деформации, и приведения материала в мягкое (М) состояние.

Технологические особенности обработки сплава Д1 включают:

• Деформируемость - сплав хорошо поддается как горячей, так и холодной обработке давлением. Горячая обработка (прокатка, ковка, прессование) осуществляется при температуре 380-450°C, холодная обработка (штамповка, гибка) - в отожженном или свежезакаленном состоянии.
• Свариваемость - сплав имеет ограниченную свариваемость традиционными методами (дуговая, газовая сварка) из-за склонности к образованию горячих трещин. Для соединения деталей чаще применяются механические методы (клепка, болтовые соединения), а также специальные виды сварки (контактная, трением).
• Обрабатываемость резанием - материал хорошо обрабатывается на токарных, фрезерных и других металлорежущих станках, обеспечивая высокое качество поверхности.
• Анодирование - сплав хорошо поддается анодированию, что позволяет создавать на его поверхности защитно-декоративные покрытия различных цветов.

Благодаря своим технологическим свойствам, сплав Д1 широко применяется для изготовления различных видов полуфабрикатов (листов, плит, прутков, профилей, труб) и деталей сложной формы методами обработки давлением и резанием.

Коррозионная стойкость

Сплав Д1, как и большинство дюралюминиев, имеет следующие особенности в отношении коррозионной стойкости:

• Общая коррозия - в нормальных атмосферных условиях сплав обладает умеренной стойкостью благодаря формированию на поверхности естественной оксидной пленки. Однако эта пленка не обеспечивает надежной защиты в агрессивных средах.
• Межкристаллитная коррозия - сплав склонен к межкристаллитной коррозии, особенно в термически упрочненном состоянии (Т). Это связано с выделением интерметаллидных фаз по границам зерен в процессе старения.
• Расслаивающая коррозия - может проявляться в изделиях, имеющих деформированную волокнистую структуру, особенно при наличии внутренних напряжений.
• Контактная коррозия - при контакте с более электроположительными металлами (медь, нержавеющая сталь) может развиваться интенсивная гальваническая коррозия.

Для повышения коррозионной стойкости изделий из сплава Д1 применяются следующие методы:

1. Плакирование - нанесение на поверхность изделия тонкого слоя (обычно 2-5% от общей толщины) более коррозионностойкого алюминиевого сплава или чистого алюминия.
2. Анодирование - электрохимическое формирование на поверхности изделия защитной оксидной пленки толщиной 10-25 мкм.
3. Химическое оксидирование - создание защитной оксидной пленки химическим способом.
4. Лакокрасочные покрытия - нанесение грунтовок и эмалей, обеспечивающих надежную защиту от коррозии.
5. Комбинированная защита - применение многослойных систем защиты, включающих анодирование и лакокрасочные покрытия.

Правильно подобранная система антикоррозионной защиты позволяет значительно продлить срок службы изделий из сплава Д1 даже в неблагоприятных условиях эксплуатации.

Внешний вид и отличительные особенности

Сплав Д1 визуально отличается от чистого алюминия следующими признаками:

• Цвет - имеет более тусклый, матовый оттенок с желтоватым тоном из-за высокого содержания меди, в то время как чистый алюминий имеет более яркий серебристо-белый цвет;
• Блеск - обладает меньшим металлическим блеском по сравнению с чистым алюминием;
• Плотность - незначительно тяжелее чистого алюминия (2700 кг/м³ против 2700 кг/м³ у чистого алюминия);
• Твердость - значительно тверже чистого алюминия, что можно определить даже при простом механическом воздействии;
• Звук - при ударе издает более глухой и низкий звук, чем чистый алюминий.

Эти отличительные особенности обусловлены наличием в сплаве легирующих элементов, прежде всего меди, которая придает материалу характерный желтоватый оттенок и повышенную твердость. Визуальные различия становятся особенно заметными при сравнении полированных образцов сплава Д1 и чистого алюминия.

Формы поставки алюминиевого сплава Д1

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава Д1 в различных формах поставки:

• Алюминиевые листы Д1 - прямоугольные изделия толщиной от 0,5 до 10 мм, изготавливаемые путем холодной или горячей деформации. Применяются для изготовления различных деталей методами штамповки, гибки, вытяжки.
• Алюминиевые плиты Д1 - прямоугольные изделия толщиной от 10 до 100 мм, используемые для производства крупногабаритных деталей, требующих механической обработки.
• Алюминиевые прутки Д1 - длинномерные изделия круглого сечения, обладающие высокой пластичностью и прочностью. Применяются для изготовления осей, валов, болтов, заклепок и других деталей методом механической обработки.
• Алюминиевые профили Д1 - длинномерные изделия сложного поперечного сечения (уголки, тавры, швеллеры и др.), используемые для создания силовых конструкций и рам.
• Алюминиевые трубы Д1 - полые профили круглого или иного сечения, применяемые для изготовления трубопроводов, теплообменников, силовых элементов конструкций.
• Алюминиевые ленты Д1 - тонкие полосы толщиной от 0,1 до 3 мм, используемые для изготовления гнутых профилей, деталей сложной формы, элементов упаковки.

Все полуфабрикаты могут поставляться в различных состояниях: отожженном (М), термически обработанном (Т), нагартованном (Н), что позволяет выбрать оптимальный вариант для конкретного применения. Продукция соответствует требованиям ГОСТ 4784-2019 и сопровождается необходимыми сертификатами качества.

Области применения алюминиевого сплава Д1

Благодаря своим свойствам, сплав Д1 нашел широкое применение в различных отраслях промышленности:

• Авиационная промышленность - изготовление элементов конструкций самолетов и вертолетов (обшивки, шпангоутов, нервюр, лонжеронов), деталей двигателей, шасси и других компонентов;
• Машиностроение - производство корпусных деталей, крепежных элементов, валов, шкивов, корпусов редукторов и других компонентов машин и механизмов;
• Автомобильная промышленность - изготовление деталей кузова, элементов подвески, корпусов агрегатов и прочих компонентов;
• Строительство - производство силовых элементов конструкций, оконных и дверных рам, фасадных систем, декоративных элементов;
• Судостроение - изготовление элементов корпусов малых судов, надстроек, палубных конструкций, комплектующих элементов;
• Электроника и приборостроение - производство корпусов приборов, радиаторов охлаждения, несущих конструкций электронной аппаратуры;
• Пищевая промышленность - изготовление емкостей, тары, оборудования для пищевых производств (с применением специальных защитных покрытий).

Сплав Д1 особенно востребован в тех областях, где требуется сочетание высокой прочности, малого веса и хорошей технологичности. Благодаря способности к упрочнению путем термической обработки, материал может использоваться для изготовления деталей, работающих в условиях значительных механических нагрузок.

Преимущества и недостатки сплава Д1

Преимущества:

• Высокая прочность после термической обработки (предел прочности до 420 МПа);
• Хорошая технологичность при обработке давлением и резанием;
• Возможность значительного повышения механических свойств путем термической обработки;
• Достаточно высокая пластичность даже в упрочненном состоянии;
• Хорошие показатели удельной прочности (отношение прочности к плотности);
• Высокая теплопроводность и электропроводность;
• Доступность и относительно низкая стоимость по сравнению с более высоколегированными алюминиевыми сплавами.

Недостатки:

• Ограниченная свариваемость традиционными методами;
• Склонность к межкристаллитной и расслаивающей коррозии;
• Необходимость применения защитных покрытий для работы в агрессивных средах;
• Снижение прочности при нагреве выше 100-150°C;
• Чувствительность к концентраторам напряжений;
• Длительный период естественного старения (не менее 96 часов) для достижения максимальных механических свойств.

Сравнение сплава Д1 с другими алюминиевыми сплавами

Для правильного выбора материала при проектировании конструкций важно понимать отличия сплава Д1 от других распространенных алюминиевых сплавов:

Характеристика	Д1	Д16	В95	АМг6
Основные легирующие элементы	Cu, Mg, Mn	Cu, Mg, Mn	Zn, Mg, Cu	Mg, Mn
Предел прочности (σв), МПа	380-420	440-520	600-650	310-340
Относительное удлинение (δ), %	14-16	10-13	7-10	15-20
Термическое упрочнение	Да	Да	Да	Нет
Свариваемость	Ограниченная	Ограниченная	Плохая	Отличная
Коррозионная стойкость	Средняя	Низкая	Низкая	Высокая
Стоимость	Средняя	Средняя	Высокая	Средняя

Как видно из сравнения, сплав Д1 занимает промежуточное положение между высокопрочными сплавами типа В95 и более пластичными, коррозионностойкими сплавами типа АМг6. По сравнению с ближайшим "родственником" Д16, сплав Д1 имеет несколько меньшую прочность, но лучшую пластичность и коррозионную стойкость. Выбор между этими сплавами зависит от конкретных требований к изделию и условий его эксплуатации.

Особенности обработки и рекомендации по применению

При проектировании и изготовлении изделий из сплава Д1 рекомендуется учитывать следующие особенности и рекомендации:

1. Термическая обработка:
   • Строгое соблюдение режимов закалки (температура 495-510°C, быстрое охлаждение в воде);
   • Учет необходимого времени естественного старения (не менее 96 часов) при планировании производственного процесса;
   • Контроль деформаций при закалке, особенно для крупногабаритных и тонкостенных изделий;
   • Возможность применения искусственного старения для достижения максимальной прочности в случаях, когда это критически важно.
2. Механическая обработка:
   • Обработку резанием лучше проводить в термически упрочненном состоянии (Т);
   • Применение острого инструмента и оптимальных режимов резания;
   • Обеспечение надежного закрепления заготовок для предотвращения вибраций;
   • Штамповку и гибку предпочтительнее выполнять в отожженном состоянии или сразу после закалки, до начала естественного старения.
3. Соединение деталей:
   • Предпочтение механическим способам соединения (клепка, болтовые соединения);
   • При необходимости сварки - применение контактных методов (точечная, роликовая) или сварки трением;
   • Учет снижения прочности в зоне термического влияния при сварке;
   • Возможность использования клеевых соединений как альтернативы сварке.
4. Антикоррозионная защита:
   • Обязательное применение защитных покрытий для изделий, эксплуатируемых во влажных условиях;
   • Предпочтение плакированным вариантам материала для особо ответственных конструкций;
   • Применение анодирования для создания защитно-декоративных покрытий;
   • Исключение контакта с более электроположительными металлами без изоляции.
5. Конструирование изделий:
   • Исключение острых углов и резких переходов сечений для предотвращения концентрации напряжений;
   • Учет возможных деформаций при термической обработке;
   • Обеспечение возможности дренажа и вентиляции для предотвращения скопления влаги в закрытых полостях;
   • Выбор оптимальной толщины стенок с учетом нагрузок и технологических возможностей.

Соблюдение этих рекомендаций позволяет максимально эффективно использовать свойства сплава Д1 и обеспечить высокое качество и долговечность изготавливаемых изделий.

Вопросы и ответы (FAQ)

Вопрос: Чем отличается сплав Д1 от более распространенного сплава Д16?
Ответ: Основные отличия заключаются в химическом составе и механических свойствах. Сплав Д1 содержит больше меди (3,8-4,8% против 3,8-4,5% в Д16) и меньше магния (0,4-0,8% против 1,2-1,8% в Д16), что обуславливает его несколько меньшую прочность, но лучшую пластичность и коррозионную стойкость. Предел прочности Д1 составляет 380-420 МПа, в то время как у Д16 этот показатель достигает 440-520 МПа. При этом Д1 имеет лучшую технологичность при обработке давлением и более высокое относительное удлинение.

Вопрос: Можно ли использовать сплав Д1 для изготовления деталей, работающих при повышенных температурах?
Ответ: Сплав Д1, как и большинство алюминиевых сплавов, имеет ограниченную жаропрочность. При температурах выше 100-150°C происходит заметное снижение его механических свойств. Для кратковременной работы в диапазоне температур до 200°C сплав может использоваться, но при длительной эксплуатации при повышенных температурах рекомендуется применять специальные жаропрочные алюминиевые сплавы (например, АК4-1, Д20) или другие конструкционные материалы. Важно учитывать, что при нагреве естественно состаренного сплава Д1 может происходить дополнительное искусственное старение, приводящее к изменению механических свойств.

Вопрос: Как долго сохраняются свойства сплава Д1 после термической обработки?
Ответ: После закалки и естественного старения (состояние Т) механические свойства сплава Д1 стабилизируются и могут сохраняться десятилетиями при нормальных условиях эксплуатации. Однако длительное воздействие повышенных температур, агрессивных сред или циклических нагрузок может привести к деградации свойств. При эксплуатации в условиях повышенной влажности без надлежащей защиты возможно развитие коррозионных процессов, снижающих механические характеристики материала. Для обеспечения долговечности изделий из сплава Д1 необходимо применять эффективные системы антикоррозионной защиты и учитывать условия эксплуатации при проектировании.

Вопрос: Каковы особенности анодирования сплава Д1?
Ответ: Анодирование сплава Д1 имеет ряд особенностей, связанных с высоким содержанием меди. Из-за включения соединений меди в структуру оксидной пленки, анодное покрытие часто имеет сероватый или желтоватый оттенок. Для получения качественного анодного покрытия рекомендуется тщательная подготовка поверхности, включающая обезжиривание, травление и осветление. Оптимальная толщина анодного покрытия для защитных целей составляет 15-25 мкм. После анодирования рекомендуется проводить уплотнение пор в оксидной пленке для повышения коррозионной стойкости. Для декоративных целей возможно окрашивание анодированной поверхности в различные цвета с помощью органических или неорганических красителей.

Вопрос: Подходит ли сплав Д1 для контакта с пищевыми продуктами?
Ответ: Сплав Д1 может применяться для изготовления оборудования и тары, контактирующих с пищевыми продуктами, но с определенными ограничениями. Высокое содержание меди и других легирующих элементов может приводить к миграции этих элементов в пищевые продукты при прямом контакте, особенно с кислыми средами. Для безопасного использования в пищевой промышленности необходимо применение специальных защитных покрытий, разрешенных для контакта с пищевыми продуктами: анодирование с последующим уплотнением, лакирование пищевыми лаками, нанесение полимерных покрытий. Для применений, связанных с пищевыми продуктами, часто предпочтительнее использовать более чистые по составу алюминиевые сплавы (АД0, АД1, АМц) или нержавеющую сталь.

Заключение

Алюминиевый сплав Д1 является одним из классических представителей группы дюралюминиев и остается востребованным конструкционным материалом благодаря оптимальному сочетанию прочности, пластичности, технологичности и стоимости. Его способность к значительному упрочнению путем термической обработки (закалки и естественного старения) позволяет достигать высоких механических характеристик при сохранении малого удельного веса.

Сплав успешно применяется в авиастроении, машиностроении, строительстве и других отраслях промышленности для изготовления различных деталей и конструкций средней нагруженности. При правильном проектировании, изготовлении и защите от коррозии изделия из сплава Д1 обеспечивают длительный срок службы даже в неблагоприятных условиях эксплуатации.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава Д1 в различных формах поставки и состояниях, соответствующих требованиям ГОСТ 4784-2019, для применения в самых различных областях промышленности и строительства.
