Алюминий марки АВ: высокопрочный конструкционный сплав для авиационной промышленности

Алюминий марки АВ (1340) представляет собой высококачественный деформируемый сплав системы Al-Mg-Si, который отличается повышенными прочностными характеристиками, хорошей обрабатываемостью и способностью к упрочнению путем термической обработки. Благодаря оптимальному сочетанию прочности, пластичности и сопротивления усталости, сплав АВ широко применяется в авиастроении, машиностроении и специальных отраслях промышленности, где требуются надежные и легкие конструкционные материалы.

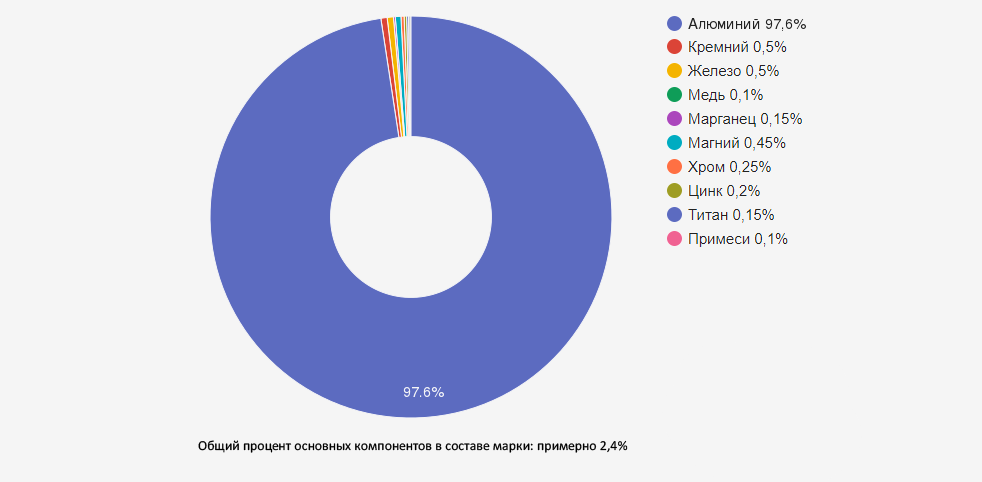

Химический состав алюминия АВ

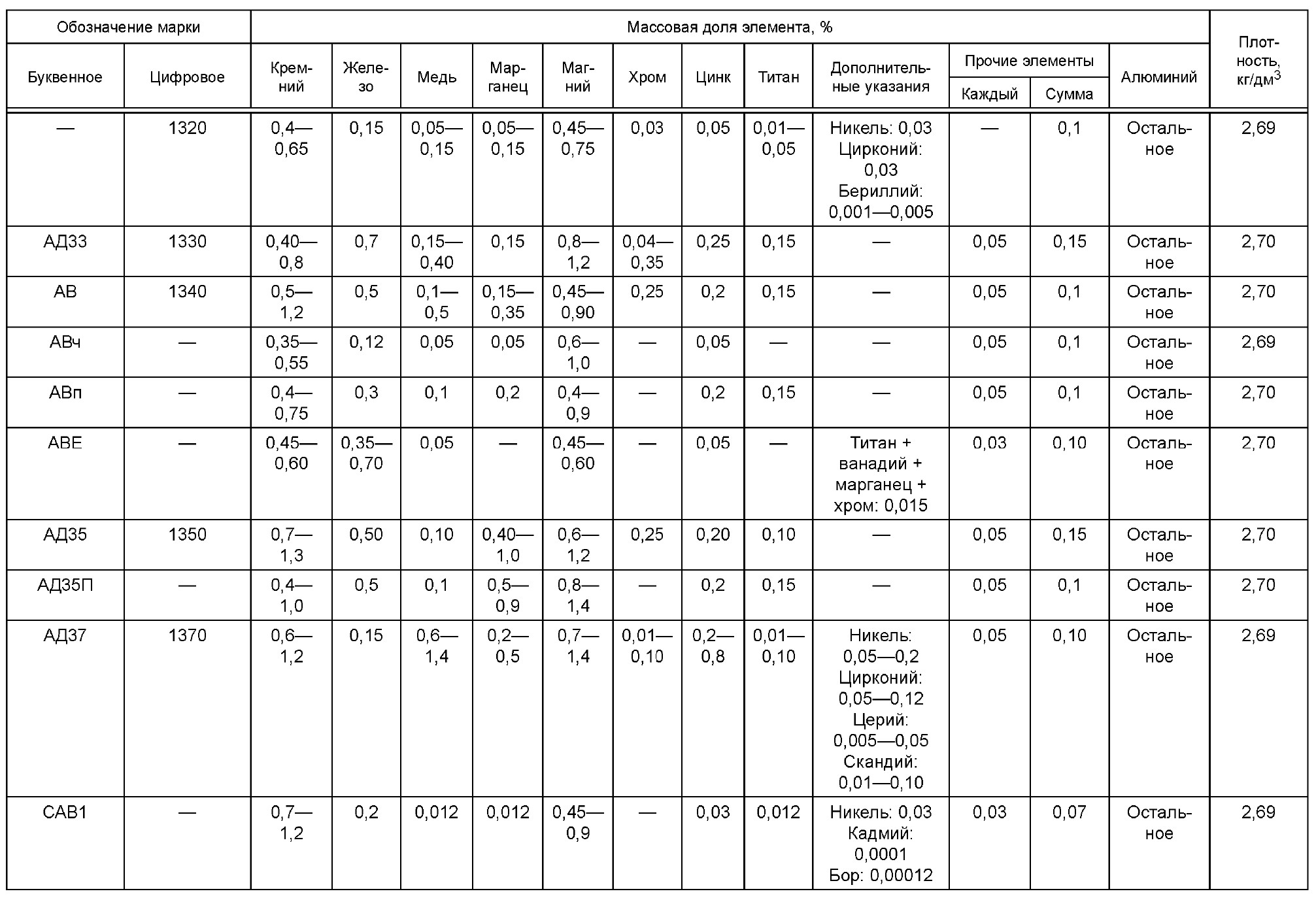

Согласно ГОСТ 4784-2019, химический состав алюминиевого сплава АВ (1340) строго регламентирован для обеспечения стабильных физико-механических свойств. Марка АВ относится к группе термически упрочняемых алюминиевых сплавов системы Al-Mg-Si.

Таблица 1. Химический состав алюминия АВ (% по массе)

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	95,95-98,0 (основа)	Основа сплава, обеспечивает малый вес, высокую теплопроводность и коррозионную стойкость
Магний (Mg)	0,45-0,9	Основной легирующий элемент, образует упрочняющие фазы Mg₂Si при термообработке, повышает прочность и коррозионную стойкость
Кремний (Si)	0,5-1,2	Образует с магнием упрочняющие фазы Mg₂Si, повышает жаропрочность, улучшает литейные свойства
Медь (Cu)	0,1-0,5	Повышает прочность, твердость, жаропрочность, но снижает коррозионную стойкость
Марганец (Mn)	0,15-0,3	Повышает прочность, улучшает структуру, компенсирует вредное влияние железа, повышает коррозионную стойкость
Хром (Cr)	≤0,25	Повышает коррозионную стойкость, снижает склонность к росту зерна, повышает прочность
Цинк (Zn)	≤0,2	В малых количествах повышает прочность, в больших - может снижать коррозионную стойкость
Титан (Ti)	≤0,15	Измельчает зерно, повышает механические свойства, улучшает свариваемость
Железо (Fe)	≤0,5	Примесь, образует хрупкие фазы, снижает пластичность и вязкость
Прочие примеси (каждая)	≤0,05	В сумме влияют на структуру и свойства сплава
Сумма прочих примесей	≤0,15	Общее влияние на характеристики материала

Особенностью химического состава сплава АВ является оптимальное соотношение магния и кремния, которое обеспечивает формирование упрочняющих фаз Mg₂Si при термической обработке. Именно эти фазы определяют способность сплава к значительному повышению прочностных характеристик после закалки и старения. Дополнительное легирование медью, марганцем и хромом улучшает механические свойства и структурную стабильность сплава.

Физические и механические свойства алюминия АВ

Сплав АВ обладает комплексом физических и механических характеристик, которые делают его ценным конструкционным материалом для различных отраслей промышленности.

Физические свойства:

• Плотность: 2,7 г/см³
• Температура плавления: 610-655°C
• Теплопроводность: 180-190 Вт/(м·К)
• Коэффициент линейного расширения: 23,5·10⁻⁶ К⁻¹
• Удельное электрическое сопротивление: 0,028-0,033 Ом·мм²/м
• Модуль упругости: 69-71 ГПа

Механические свойства в различных состояниях:

Таблица 2. Механические свойства алюминия АВ в различных состояниях

Состояние	Предел прочности σв, МПа	Предел текучести σ0.2, МПа	Относительное удлинение δ, %	Твердость, HB
М (отожженное)	130-160	65-80	18-22	45-55
Т (закаленное и естественно состаренное)	240-270	160-190	10-14	70-80
Т1 (закаленное и искусственно состаренное)	320-360	280-310	8-12	90-110

Сплав АВ отличается повышенным пределом прочности и текучести по сравнению с другими сплавами системы Al-Mg-Si (например, АД35), при сохранении сопоставимых показателей пластичности. Важной характеристикой является также высокий предел выносливости, что обеспечивает надежную работу деталей в условиях циклических нагрузок.

Сравнительные характеристики усталостной прочности:

• Предел выносливости (на базе 10⁷ циклов) в состоянии Т1: 120-140 МПа
• Предел выносливости при коррозии: 80-90 МПа

Механические свойства сплава АВ существенно зависят от термической обработки, что позволяет получать различные комбинации прочности и пластичности в зависимости от требований к конкретным изделиям.

Термическая обработка и структура

Сплав АВ относится к термически упрочняемым алюминиевым сплавам, способным значительно повышать свои прочностные характеристики в результате термической обработки.

Основные виды термической обработки:

• Отжиг (состояние М) - нагрев до 340-380°C, выдержка 1-3 часа, медленное охлаждение. Применяется для снятия наклепа, повышения пластичности, подготовки к последующим операциям деформации;
• Закалка - нагрев до 520-530°C, выдержка 1-2 часа, быстрое охлаждение в воде. Формирует пересыщенный твердый раствор легирующих элементов в алюминии, что создает основу для последующего упрочнения;
• Естественное старение (состояние Т) - выдержка закаленного сплава при комнатной температуре в течение 5-7 суток. Происходит частичный распад пересыщенного твердого раствора с выделением дисперсных упрочняющих фаз;
• Искусственное старение (состояние Т1) - нагрев закаленного сплава до 160-180°C, выдержка 10-16 часов, охлаждение на воздухе. Обеспечивает максимальное упрочнение за счет выделения оптимального количества и размера частиц фазы Mg₂Si.

Структура сплава АВ в состоянии поставки определяется технологией производства и режимами термообработки. В отожженном состоянии (М) структура состоит из зерен α-твердого раствора с включениями интерметаллидных фаз и первичных выделений Mg₂Si, FeAl₃ и других. В закаленном и состаренном состоянии (Т, Т1) в структуре присутствуют дисперсные выделения упрочняющих фаз, равномерно распределенные в объеме зерен основы.

Коррозионные свойства

Алюминиевый сплав АВ обладает специфическими коррозионными характеристиками, которые необходимо учитывать при проектировании и эксплуатации изделий.

Особенности коррозионного поведения:

• В закаленном и естественно состаренном состоянии (Т) сплав АВ демонстрирует повышенную коррозионную стойкость, не склонен к межкристаллитной коррозии и коррозионному растрескиванию;
• В искусственно состаренном состоянии (Т1) сплав может проявлять склонность к межкристаллитной коррозии, хотя остается устойчивым к коррозионному растрескиванию;
• По общей коррозионной стойкости сплав АВ несколько уступает другим сплавам системы Al-Mg-Si (АД31, АД33, АД35), что связано с более высоким содержанием меди;
• В агрессивных средах (морская вода, промышленная атмосфера) требуется дополнительная защита поверхности.

Методы защиты от коррозии:

• Анодирование - электрохимическое окисление поверхности с формированием защитной оксидной пленки толщиной 10-30 мкм, обеспечивает высокую коррозионную стойкость, износостойкость и декоративные свойства;
• Химическое оксидирование - формирование защитной пленки химическим путем, обеспечивает базовую защиту от коррозии;
• Лакокрасочные покрытия - применяются для деталей, работающих в особо агрессивных средах или имеющих декоративное назначение;
• Комбинированные покрытия - сочетание анодирования с последующим нанесением лакокрасочных материалов для максимальной защиты.

Выбор метода защиты от коррозии зависит от конкретных условий эксплуатации изделий и требований к их внешнему виду. Для ответственных деталей авиационной техники обычно применяется анодирование с последующим нанесением специальных грунтов и эмалей.

Технологические свойства и обработка

Деформируемость

Сплав АВ относится к деформируемым алюминиевым сплавам и обладает хорошей пластичностью в отожженном состоянии, что позволяет производить из него различные полуфабрикаты методами обработки давлением.

• Горячая деформация - проводится при температуре 420-480°C, обеспечивает формирование равномерной структуры и сохранение высоких механических свойств;
• Холодная деформация - возможна в ограниченном диапазоне (степень деформации до 30-40%) из-за склонности к наклепу;
• Прессование - основной метод получения профилей сложной конфигурации, проводится при температуре 420-460°C;
• Штамповка - используется для изготовления деталей сложной формы, проводится в горячем состоянии (420-460°C) или после закалки;
• Ковка - применяется для изготовления крупногабаритных деталей сложной конфигурации, проводится при температуре 430-460°C.

Обрабатываемость резанием

Сплав АВ обладает хорошей обрабатываемостью резанием, что позволяет изготавливать из него детали сложной формы с высокой точностью.

• Обрабатываемость резанием в отожженном состоянии (М) составляет 70-75% от обрабатываемости латуни ЛС63-3;
• В закаленном и состаренном состоянии (Т, Т1) обрабатываемость составляет 60-65% от латуни;
• Рекомендуемые скорости резания: при черновой обработке 300-400 м/мин, при чистовой обработке 500-800 м/мин;
• Для повышения качества обработанной поверхности рекомендуется использование охлаждающих жидкостей на основе минеральных масел.

Свариваемость

Сплав АВ обладает удовлетворительной свариваемостью, хотя и требует соблюдения определенных технологических режимов для получения качественных сварных соединений.

• Рекомендуемые методы сварки: аргонодуговая сварка неплавящимся электродом (TIG) и сварка плавящимся электродом в среде инертного газа (MIG);
• В качестве защитного газа используется аргон высокой чистоты (99,99%);
• Присадочная проволока: СвАМг5, СвАМг6;
• Прочность сварного соединения составляет 70-80% от прочности основного материала;
• После сварки рекомендуется термическая обработка (закалка и старение) для восстановления прочностных свойств в зоне термического влияния.

Области применения алюминия АВ

Благодаря своим уникальным свойствам, сплав АВ нашел широкое применение в различных отраслях промышленности, особенно в авиастроении и специальном машиностроении.

Авиационная промышленность:

• Лопасти вертолетов - благодаря высокому пределу выносливости и хорошему сопротивлению знакопеременным нагрузкам;
• Силовые элементы конструкции - шпангоуты, лонжероны, нервюры и другие детали каркаса;
• Детали механизации крыла - закрылки, предкрылки, элероны;
• Обшивка - для участков, требующих повышенной прочности;
• Детали шасси - некоторые ненагруженные компоненты.

Машиностроение:

• Штампованные и кованые детали сложной конфигурации, работающие в условиях значительных механических нагрузок;
• Несущие конструкции специальной техники;
• Крепежные элементы ответственного назначения;
• Корпусные детали механизмов и агрегатов.

Электротехническая промышленность:

• Проводники для линий электропередач высокого напряжения;
• Элементы токопроводящих систем, требующих повышенной прочности;
• Натянутые провода для специальных применений.

Строительство:

• Силовые элементы алюминиевых конструкций;
• Профили специального назначения с повышенной прочностью;
• Каркасы для уникальных архитектурных сооружений.

Сплав АВ особенно востребован в тех областях, где требуется оптимальное сочетание прочности, малого веса и сопротивления усталостным нагрузкам. Его способность работать в широком диапазоне температур и нагрузок делает его ценным материалом для изготовления ответственных деталей в высокотехнологичных отраслях промышленности.

Формы поставки алюминия АВ

Компания "ОборонСпецСплав" предлагает алюминий марки АВ в различных формах, соответствующих требованиям ГОСТ и отраслевых стандартов:

Алюминиевый лист АВ

Плоский полуфабрикат прямоугольного сечения с постоянной толщиной, получаемый прокаткой. Выпускается в соответствии с ГОСТ 21631-76 со следующими параметрами:

• Толщина: от 0,5 до 10,0 мм;
• Ширина: от 500 до 2000 мм;
• Длина: от 2000 до 7000 мм;
• Состояние поставки: М (отожженное), Т (закаленное и естественно состаренное), Т1 (закаленное и искусственно состаренное).

Алюминиевые листы АВ используются для изготовления обшивки, панелей, перегородок и других элементов конструкций в авиационной и космической технике.

Алюминиевая плита АВ

Толстолистовой прокат прямоугольного сечения согласно ГОСТ 17232-99:

• Толщина: от 10,0 до 100,0 мм;
• Ширина: от 400 до 2000 мм;
• Длина: от 1000 до 8000 мм;
• Состояние поставки: М, Т, Т1.

Плиты применяются для изготовления силовых элементов конструкций, деталей кронштейнов, крепежных узлов и других ответственных деталей методом механической обработки.

Алюминиевый пруток АВ

Полуфабрикат круглого сечения, получаемый методом прессования или прокатки в соответствии с ГОСТ 21488-97:

• Диаметр: от 5 до 200 мм;
• Длина: от 500 до 6000 мм;
• Состояние поставки: М, Т, Т1.

Прутки используются для изготовления деталей методом механической обработки, а также для производства болтов, гаек, шпилек и других крепежных элементов.

Алюминиевые профили АВ

Длинномерные изделия с постоянным поперечным сечением различной конфигурации, получаемые методом прессования в соответствии с ГОСТ 8617-81 и ОСТ 1.92004-76:

• Площадь поперечного сечения: до 200 см²;
• Диаметр описанной окружности: до 350 мм;
• Длина: от 1000 до 7000 мм;
• Состояние поставки: М, Т, Т1.

Профили из сплава АВ применяются для создания силовых элементов конструкций, каркасов, рам и других деталей, работающих в условиях значительных нагрузок.

Алюминиевые поковки и штамповки АВ

Изделия, получаемые методом горячей объемной штамповки или ковки в соответствии с отраслевыми стандартами:

• Размеры: согласно конструкторской документации;
• Масса: от 0,1 до 100 кг;
• Состояние поставки: Т, Т1.

Поковки и штамповки используются для изготовления деталей сложной конфигурации ответственного назначения, работающих в условиях значительных механических нагрузок.

Алюминиевая проволока АВ

Длинномерное изделие круглого сечения, получаемое методом волочения в соответствии с ГОСТ 14838-78:

• Диаметр: от 1,5 до 12,0 мм;
• Поставка: в бухтах или на катушках;
• Состояние: М, Т.

Проволока из сплава АВ применяется для изготовления натянутых проводов, элементов конструкций специального назначения и в качестве присадочного материала при сварке.

Сравнение алюминия АВ с аналогичными сплавами

Для более полного понимания особенностей сплава АВ целесообразно сравнить его с другими распространенными алюминиевыми сплавами системы Al-Mg-Si.

Таблица 3. Сравнительные характеристики алюминиевых сплавов

Характеристика	АВ (1340)	АД31 (6063)	АД35 (6082)	Д16 (2024)
Система легирования	Al-Mg-Si + Cu	Al-Mg-Si	Al-Mg-Si-Mn	Al-Cu-Mg
Предел прочности σв, МПа (Т1)	320-360	210-240	310-330	420-440
Предел текучести σ0.2, МПа (Т1)	280-310	160-190	250-270	340-360
Относительное удлинение δ, % (Т1)	8-12	10-14	8-12	6-10
Коррозионная стойкость	Средняя	Высокая	Высокая	Низкая
Свариваемость	Удовлетворительная	Отличная	Хорошая	Ограниченная
Склонность к МКК в состоянии Т1	Средняя	Низкая	Низкая	Высокая
Предел выносливости, МПа	120-140	90-110	110-130	130-150
Основные области применения	Авиационная техника, лопасти вертолетов, силовые элементы конструкций	Строительные конструкции, рамы, ненагруженные детали	Транспортное машиностроение, средненагруженные конструкции	Высоконагруженные авиационные конструкции

Как видно из сравнительной таблицы, сплав АВ занимает промежуточное положение между низколегированными сплавами системы Al-Mg-Si (АД31) и высокопрочными сплавами системы Al-Cu-Mg (Д16). По сравнению с близким по составу сплавом АД35, алюминий АВ обладает повышенными прочностными характеристиками и более высоким пределом выносливости, что особенно важно для деталей, работающих в условиях циклических нагрузок. Основным недостатком сплава АВ по сравнению с другими сплавами системы Al-Mg-Si является его пониженная коррозионная стойкость, что требует применения защитных покрытий в агрессивных средах.

Преимущества и ограничения алюминия АВ

Преимущества:

• Повышенные прочностные характеристики по сравнению с другими сплавами системы Al-Mg-Si;
• Хорошее сопротивление усталостным нагрузкам - высокий предел выносливости;
• Удовлетворительная пластичность - возможность изготовления деталей сложной формы;
• Хорошая обрабатываемость резанием - возможность получения деталей с высокой точностью размеров;
• Способность к значительному упрочнению при термической обработке;
• Малый удельный вес - снижение массы конструкций;
• Удовлетворительная свариваемость - возможность изготовления сварных конструкций;
• Стабильность свойств во времени.

Ограничения:

• Пониженная коррозионная стойкость по сравнению с другими сплавами системы Al-Mg-Si;
• Склонность к межкристаллитной коррозии в искусственно состаренном состоянии;
• Специфические требования к режимам термической обработки для достижения оптимальных свойств;
• Ограниченная пластичность в упрочненном состоянии - сложность холодной деформации после термообработки;
• Более высокая стоимость по сравнению с массовыми строительными сплавами;
• Потеря прочности при длительном нагреве выше 150-170°C;
• Более сложная технология сварки по сравнению с АД31 и АД35.

Рекомендации по применению алюминия АВ

Для обеспечения оптимальных эксплуатационных характеристик изделий из сплава АВ рекомендуется соблюдать следующие условия:

При проектировании:

• Учитывать прочностные характеристики в соответствии с выбранным состоянием поставки материала;
• Избегать резких переходов сечений и острых углов, являющихся концентраторами напряжений;
• Предусматривать защитные покрытия для деталей, работающих в агрессивных средах;
• Обеспечивать отсутствие контакта с материалами, способствующими электрохимической коррозии.

При обработке:

• Строго соблюдать режимы термической обработки для обеспечения заданных свойств;
• Использовать острозаточенный инструмент и оптимальные режимы резания;
• При сварке применять присадочный материал, соответствующий основному металлу;
• Обеспечивать защиту от перегрева при сварке для минимизации снижения прочностных характеристик.

При защите от коррозии:

• Выбирать метод защиты в зависимости от условий эксплуатации;
• Для максимальной защиты применять комбинированные покрытия (анодирование + лакокрасочное покрытие);
• Периодически контролировать состояние защитных покрытий и своевременно восстанавливать их при необходимости;
• Для деталей, эксплуатируемых в морской атмосфере или химически агрессивных средах, предусматривать дополнительную защиту стыков и соединений.

Вопросы и ответы об алюминии АВ

Почему сплав АВ также известен под маркировкой 1340?

Маркировка 1340 соответствует системе обозначений алюминиевых сплавов, где первая цифра (1) указывает на группу сплавов системы Al-Mg-Si, а остальные цифры - на конкретный состав сплава. Двойная маркировка (АВ и 1340) является результатом исторического развития систем обозначения алюминиевых сплавов в отечественной промышленности, где буквенные обозначения постепенно дополнялись и частично заменялись цифровыми кодами для унификации и стандартизации.

Что означает расшифровка "высококачественная выкатка" в маркировке АВ?

Термин "высококачественная выкатка" в расшифровке маркировки АВ отражает исторически сложившееся обозначение процесса производства плоского проката (листов, плит) с повышенными требованиями к качеству поверхности, точности размеров и однородности структуры. Это указывает на то, что сплав изначально был разработан и оптимизирован для производства высококачественного листового проката, хотя в современной промышленности из него изготавливаются и другие виды полуфабрикатов.

Может ли сплав АВ применяться в криогенной технике?

Сплав АВ сохраняет удовлетворительные механические свойства при пониженных температурах, однако для работы в условиях криогенных температур (ниже -150°C) обычно применяются специальные алюминиевые сплавы системы Al-Mg и Al-Mg-Mn, обладающие лучшими характеристиками при сверхнизких температурах. При температурах до -80°C сплав АВ может успешно применяться, но для более низких температур рекомендуется проведение специальных испытаний или выбор альтернативных материалов.

Какие аналоги сплава АВ существуют в международных системах маркировки?

В международных системах маркировки ближайшим аналогом сплава АВ (1340) является сплав EN AW-6061 по европейскому стандарту EN 573-3 и AA6061 по классификации Aluminum Association (США). Эти сплавы также относятся к системе Al-Mg-Si с добавлением меди и имеют схожий химический состав и механические свойства. В некоторых применениях альтернативой может служить также сплав EN AW-6082 (близкий к отечественному АД35), хотя он содержит меньше меди и имеет несколько другой баланс легирующих элементов.

Заключение

Алюминий марки АВ (1340) представляет собой высококачественный деформируемый сплав системы Al-Mg-Si с добавлением меди, характеризующийся повышенными прочностными свойствами, хорошим сопротивлением усталости и удовлетворительной технологичностью. Благодаря оптимальному сочетанию эксплуатационных характеристик, этот материал нашел широкое применение в авиационной промышленности, машиностроении и других отраслях, где требуются надежные и легкие конструкционные материалы.

Сплав АВ занимает промежуточное положение между низколегированными алюминиевыми сплавами строительного назначения и высокопрочными авиационными сплавами, что делает его универсальным материалом для решения широкого спектра инженерных задач. При правильном выборе состояния поставки, соблюдении технологии обработки и защите от коррозии, изделия из алюминия АВ обеспечивают длительный срок службы и высокую надежность в различных условиях эксплуатации.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из алюминия марки АВ, изготовленных в соответствии с требованиями ГОСТ и отраслевых стандартов. Наши специалисты обеспечат квалифицированную консультацию по выбору оптимальных материалов и технологий их обработки для решения конкретных производственных задач.

---

Материалы данной статьи основаны на требованиях ГОСТ 4784-2019 и других нормативных документов, а также на многолетнем опыте специалистов компании "ОборонСпецСплав" в области производства и применения высококачественных алюминиевых сплавов для авиационной промышленности и специального машиностроения.
