Алюминиевый сплав АМГ5 - характеристики, свойства и области применения

АМГ5 представляет собой деформируемый алюминиево-магниевый сплав системы Al-Mg, производимый в соответствии с ГОСТ 4784-2019 (ранее ГОСТ 4784-97). Этот материал характеризуется средней прочностью, хорошей пластичностью, высокой коррозионной стойкостью и отличной свариваемостью, что делает его востребованным для изготовления среднегрузных конструкций, эксплуатируемых в различных климатических условиях, включая влажную и морскую среду.

Расшифровка марки АМГ5

В обозначении марки сплава АМГ5:

• А - указывает на то, что основным компонентом является алюминий
• М - обозначает, что основным легирующим элементом является магний
• Г - от слова "магний" (второй согласный)
• 5 - указывает на приблизительное содержание магния в сплаве (около 5%)

Таким образом, АМГ5 относится к группе алюминиево-магниевых сплавов (магналиев) с повышенным содержанием магния, что определяет его основные эксплуатационные характеристики и области применения.

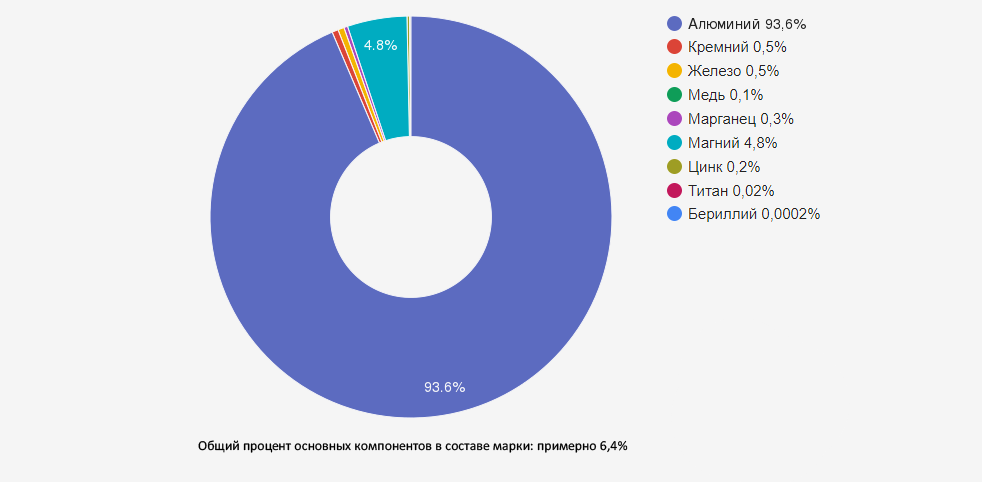

Химический состав алюминиевого сплава АМГ5

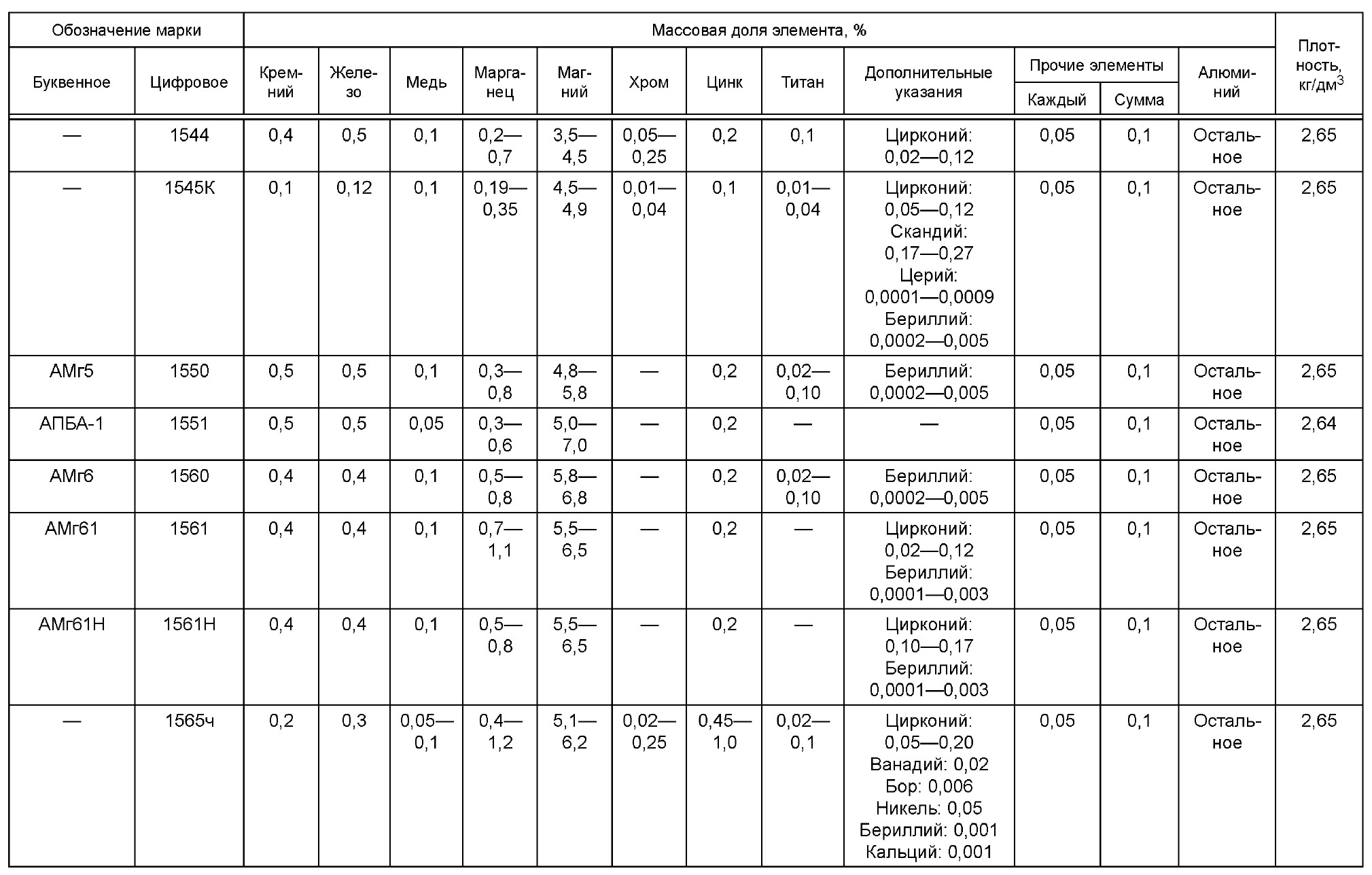

Согласно требованиям ГОСТ 4784-2019, химический состав сплава АМГ5 включает следующие элементы:

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	91,9-94,68 (основа)	Основной компонент, обеспечивающий малый удельный вес и базовые свойства
Магний (Mg)	4,8-5,8	Повышает прочность, коррозионную стойкость и улучшает свариваемость
Марганец (Mn)	0,3-0,8	Повышает прочность, улучшает структуру и коррозионную стойкость
Кремний (Si)	до 0,5	Повышает литейные свойства, но содержание ограничивается для сохранения пластичности
Железо (Fe)	до 0,5	Примесь, влияющая на пластичность; содержание ограничивается
Цинк (Zn)	до 0,2	В малых количествах повышает коррозионную стойкость
Титан (Ti)	0,02-0,1	Измельчает зерно и повышает механические характеристики
Медь (Cu)	до 0,1	Содержание строго ограничивается для сохранения коррозионной стойкости
Прочие примеси	до 0,15	Содержание ограничивается для обеспечения заданных свойств

Ключевой особенностью сплава АМГ5 является высокое содержание магния (4,8-5,8%), что обеспечивает повышенную прочность по сравнению с другими сплавами системы Al-Mg с меньшим содержанием магния (АМГ1, АМГ2, АМГ3) при сохранении хорошей пластичности и коррозионной стойкости.

Механические свойства алюминиевого сплава АМГ5

Механические характеристики сплава АМГ5 зависят от состояния материала и способа производства полуфабрикатов:

Характеристика	Значение	Состояние материала
Предел прочности (σв)	270-320 МПа	Отожженное состояние
Предел прочности (σв)	320-400 МПа	Нагартованное состояние
Предел текучести (σт)	130-150 МПа	Отожженное состояние
Предел текучести (σт)	240-280 МПа	Нагартованное состояние
Относительное удлинение (δ)	15-20%	Отожженное состояние
Относительное удлинение (δ)	2-6%	Нагартованное состояние
Твердость по Бринеллю	65-80 НВ	Отожженное состояние
Плотность	2,64-2,66 г/см³	-
Модуль упругости	69-70 ГПа	-
Теплопроводность	125-140 Вт/(м·К)	Средняя
Электропроводность	18-19 МСм/м	Средняя

Сплав АМГ5 обладает средней прочностью и пластичностью, что позволяет использовать его для изготовления среднегрузных конструкций. Важно отметить, что прочностные характеристики могут быть значительно повышены путем нагартовки (холодной деформации), однако это приводит к снижению пластичности материала.

Термическая обработка и технологические особенности

Сплав АМГ5 относится к термически неупрочняемым алюминиевым сплавам. Основные виды термообработки, применяемые для этого материала:

1. Отжиг - проводится при температуре 310-350°C с последующим охлаждением на воздухе. Применяется для снятия наклепа и напряжений после холодной деформации, обеспечивает максимальную пластичность материала.
2. Нагартовка - холодная деформация, позволяющая повысить прочностные характеристики сплава на 30-40% по сравнению с отожженным состоянием.

Технологические особенности сплава АМГ5 включают:

• Хорошая деформируемость в горячем состоянии - материал хорошо деформируется при температурах 380-480°C, что позволяет изготавливать полуфабрикаты различной формы;
• Ограниченная деформируемость в холодном состоянии - из-за повышенного содержания магния сплав имеет ограниченную пластичность при холодной деформации, особенно в нагартованном состоянии;
• Отличная свариваемость - сплав хорошо сваривается всеми видами сварки, формируя прочные сварные соединения с высокой коррозионной стойкостью;
• Необходимость термообработки перед сваркой - для предотвращения коррозии сварных соединений рекомендуется проводить термообработку поверхности перед сваркой;
• Средняя обрабатываемость резанием - материал удовлетворительно поддается механической обработке, но требует применения острого инструмента и соответствующих режимов резания;
• Хорошая способность к анодированию - сплав хорошо поддается анодированию, что позволяет создавать защитно-декоративные покрытия различных цветов.

Благодаря этим особенностям, сплав АМГ5 широко используется для изготовления различных конструкций, требующих сочетания прочности, пластичности и коррозионной стойкости.

Коррозионная стойкость

Сплав АМГ5 обладает высокой коррозионной стойкостью в различных условиях эксплуатации:

• Отличная стойкость к атмосферной коррозии, в том числе в промышленной и морской атмосфере;
• Хорошая устойчивость к воздействию пресной и морской воды;
• Устойчивость к слабым растворам кислот и щелочей;
• Низкая склонность к межкристаллитной коррозии под напряжением, что особенно важно для сварных конструкций;
• В условиях повышенной влажности возможно развитие питтинговой (точечной) коррозии.

Для повышения коррозионной стойкости и защиты поверхности изделий из сплава АМГ5 применяются различные методы:

• Анодирование - создание на поверхности плотной оксидной пленки толщиной 10-25 мкм;
• Химическое оксидирование - формирование защитной оксидной пленки химическим способом;
• Лакокрасочные покрытия - нанесение защитных лакокрасочных материалов, устойчивых к атмосферным воздействиям;
• Комбинированная защита - например, анодирование с последующим нанесением лакокрасочного покрытия.

Важно отметить, что сварные соединения из сплава АМГ5 требуют особого внимания с точки зрения защиты от коррозии. Для обеспечения высокой коррозионной стойкости сварных швов рекомендуется термическая обработка поверхности перед сваркой и применение защитных покрытий после сварки.

Формы поставки алюминиевого сплава АМГ5

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава АМГ5 в различных формах поставки:

• Алюминиевые листы АМГ5 - плоские прямоугольные изделия толщиной от 0,3 до 10 мм, изготавливаемые методом холодной или горячей прокатки. Применяются для изготовления различных деталей методами штамповки, гибки, вытяжки.
• Алюминиевые плиты АМГ5 - плоские прямоугольные изделия толщиной от 10 до 100 мм, используемые для производства крупногабаритных деталей, требующих механической обработки.
• Прутки (круги) АМГ5 - длинномерные изделия круглого сечения диаметром от 8 до 200 мм, применяемые для изготовления деталей методом механической обработки.
• Профили АМГ5 - длинномерные изделия различного сечения (уголки, швеллеры, тавры и др.), применяемые в качестве конструктивных элементов средненагруженных сооружений.
• Трубы АМГ5 - полые профили круглого и некруглого сечения, используемые для создания трубопроводов, теплообменных аппаратов, элементов конструкций.
• Ленты АМГ5 - тонкие полосы толщиной от 0,1 до 3 мм, применяемые для изготовления гнутых профилей, панелей, деталей различного назначения.

Все поставляемые полуфабрикаты соответствуют требованиям ГОСТ 4784-2019 и сопровождаются необходимыми сертификатами качества, подтверждающими их химический состав и механические свойства.

Обработка давлением

Сплав АМГ5 обладает хорошей способностью к обработке давлением, особенно в отожженном состоянии:

• Горячая деформация - осуществляется при температурах 380-480°C и позволяет получать заготовки сложной формы с высокой степенью деформации;
• Холодная деформация - возможна для листов и лент в отожженном состоянии, обеспечивает высокое качество поверхности и точность размеров;
• Штамповка - пластичный отожженный лист АМГ5 хорошо поддается штамповке и может использоваться для изготовления деталей сложной формы;
• Гибка - материал хорошо гнется в отожженном состоянии, что позволяет изготавливать различные профилированные детали;
• Вытяжка - сплав удовлетворительно поддается вытяжке, особенно в отожженном состоянии, что важно при производстве емкостей и корпусных деталей.

При обработке давлением сплава АМГ5 следует учитывать, что с увеличением степени деформации происходит упрочнение материала (нагартовка), что может потребовать промежуточных отжигов для восстановления пластичности при изготовлении особо сложных деталей.

Области применения алюминиевого сплава АМГ5

Благодаря своим уникальным свойствам, сплав АМГ5 нашел широкое применение в различных отраслях промышленности:

• Судостроение - изготовление корпусных конструкций, надстроек, палубного оборудования, работающих в условиях морской атмосферы;
• Автомобильная промышленность - производство топливных баков, элементов кузова, рам, цистерн для перевозки жидкостей;
• Строительство - изготовление каркасов витражей, дверных проемов, оконных рам, фасадных систем, ограждающих конструкций для работы в умеренных или влажных условиях;
• Химическая промышленность - производство емкостей, трубопроводов, технологического оборудования для работы с нейтральными и слабоагрессивными средами;
• Пищевая промышленность - изготовление тары, оборудования для хранения и переработки пищевых продуктов;
• Машиностроение - производство деталей и узлов среднего уровня нагруженности;
• Авиационная промышленность - изготовление некоторых элементов конструкций, не испытывающих экстремальных нагрузок;
• Криогенная техника - производство емкостей и трубопроводов для работы при низких температурах.

Сплав АМГ5 особенно востребован для изготовления среднегрузных сварных и клепаных конструкций, эксплуатируемых в условиях повышенной влажности и агрессивных сред, где требуется сочетание средней прочности, хорошей технологичности и высокой коррозионной стойкости.

Особенности сварки

Сплав АМГ5 обладает хорошей свариваемостью, однако имеет некоторые особенности при сварке:

• Аргонодуговая сварка - наиболее распространенный и эффективный метод сварки сплава АМГ5, обеспечивающий высокое качество сварного шва;
• Контактная сварка - применяется для соединения листов и профилей, обеспечивает высокую производительность;
• Необходимость термообработки - для предотвращения коррозии сварных соединений рекомендуется проводить термообработку поверхности перед сваркой;
• Выбор присадочного материала - для сварки АМГ5 рекомендуется использовать сварочную проволоку марок СвАМГ5, СвАМГ6, близких по составу к основному металлу;
• Защита от окисления - при сварке необходимо обеспечить надежную защиту зоны сварки инертным газом (аргоном) для предотвращения окисления;
• Контроль температуры - важно не допускать перегрева материала при сварке, что может привести к снижению механических и коррозионных свойств.

При соблюдении правильной технологии сварки, сварные соединения из сплава АМГ5 обладают высокой прочностью и коррозионной стойкостью, сопоставимой с основным металлом, что делает этот сплав идеальным материалом для изготовления сварных конструкций различного назначения.

Преимущества и недостатки сплава АМГ5

Преимущества:

• Высокая коррозионная стойкость в различных средах, включая морскую атмосферу;
• Хорошая свариваемость всеми видами сварки;
• Средняя прочность, достаточная для большинства конструкционных применений;
• Хорошая деформируемость в отожженном состоянии, позволяющая изготавливать детали сложной формы;
• Малый удельный вес (приблизительно в 3 раза меньше, чем у стали);
• Возможность упрочнения холодной деформацией без потери коррозионной стойкости;
• Низкая склонность к межкристаллитной коррозии под напряжением;
• Хорошая работоспособность при низких температурах.

Недостатки:

• Ограниченная прочность по сравнению с термически упрочняемыми алюминиевыми сплавами;
• Невозможность повышения прочности термической обработкой;
• Склонность к питтинговой коррозии в условиях повышенной влажности;
• Необходимость специальной подготовки поверхности перед сваркой;
• Ограниченная деформируемость в холодном состоянии, особенно в нагартованном состоянии;
• Средняя теплопроводность и электропроводность;
• Более высокая стоимость по сравнению с конструкционными сталями.

Зарубежные аналоги

Сплав АМГ5 имеет следующие зарубежные аналоги с близкими характеристиками:

Страна	Обозначение	Особенности
США	5056 (AA)	Близкий по содержанию магния и свойствам
Германия	AlMg5 (DIN)	Практически идентичный по составу
Франция	5056 (NF)	Аналогичные механические и коррозионные свойства
Италия	5056 (UNI)	Сопоставимый по характеристикам сплав
Япония	A5056 (JIS)	Соответствует по химическому составу

При необходимости замены сплава АМГ5 зарубежными аналогами рекомендуется проведение сравнительных испытаний для подтверждения эквивалентности эксплуатационных характеристик.

Вопросы и ответы (FAQ)

Вопрос: В чем основное отличие сплава АМГ5 от других сплавов системы Al-Mg (например, АМГ3, АМГ6)?
Ответ: АМГ5 содержит около 5% магния, что обеспечивает более высокую прочность по сравнению с АМГ3 (3,5% Mg), но несколько меньшую, чем у АМГ6 (6% Mg). При этом сплав АМГ5 сохраняет хорошую деформируемость и свариваемость, представляя собой оптимальный баланс между прочностью, технологичностью и коррозионной стойкостью.

Вопрос: Можно ли использовать сплав АМГ5 для изготовления емкостей, контактирующих с пищевыми продуктами?
Ответ: Да, сплав АМГ5 является пищевым алюминиевым сплавом и широко применяется для изготовления тары, емкостей, оборудования для хранения и переработки пищевых продуктов. Для дополнительной защиты и улучшения гигиенических свойств рекомендуется применение анодирования или специальных пищевых лаков.

Вопрос: Как влияет нагартовка на свойства сплава АМГ5?
Ответ: Нагартовка (холодная деформация) повышает прочностные характеристики сплава АМГ5 на 30-40% по сравнению с отожженным состоянием, но снижает пластичность в 3-4 раза. При этом коррозионная стойкость сохраняется на высоком уровне. Степень нагартовки выбирается в зависимости от требуемого сочетания прочности и пластичности.

Вопрос: Какие меры необходимо принять для предотвращения коррозии сварных соединений из сплава АМГ5?
Ответ: Для предотвращения коррозии сварных соединений из сплава АМГ5 рекомендуется: 1) тщательная очистка поверхности перед сваркой; 2) термообработка поверхности для снятия напряжений; 3) применение аргонодуговой сварки с правильно подобранным присадочным материалом; 4) после сварки - анодирование или нанесение защитных покрытий; 5) в особо ответственных случаях - применение комбинированной защиты (анодирование + лакокрасочное покрытие).

Вопрос: Подходит ли сплав АМГ5 для эксплуатации при отрицательных температурах?
Ответ: Да, сплав АМГ5 отлично подходит для работы при отрицательных температурах вплоть до криогенных (-196°C). В отличие от сталей, алюминиево-магниевые сплавы не становятся хрупкими при низких температурах, а их прочностные характеристики даже несколько повышаются. Это делает АМГ5 подходящим материалом для конструкций, эксплуатируемых в северных регионах и криогенной техники.

Заключение

Алюминиевый сплав АМГ5 представляет собой сбалансированный конструкционный материал, сочетающий среднюю прочность, хорошую технологичность и высокую коррозионную стойкость. Благодаря оптимальному содержанию магния (4,8-5,8%), этот сплав обеспечивает достаточную прочность для среднегрузных конструкций при сохранении отличной свариваемости и деформируемости.

Компания "ОборонСпецСплав" предлагает высококачественные полуфабрикаты из сплава АМГ5 в различных формах, соответствующие требованиям ГОСТ 4784-2019.

Материалы для статьи подготовлены на основе технической документации и практического опыта специалистов компании "ОборонСпецСплав".
