Алюминиевый сплав АМГ3 - характеристики, свойства и области применения

АМГ3 представляет собой деформируемый алюминиево-магниевый сплав (магналий), производимый в соответствии с ГОСТ 4784-2019 (ранее ГОСТ 4784-97). Этот материал отличается высокой коррозионной стойкостью, хорошей свариваемостью и технологичностью обработки, что делает его востребованным для изготовления ответственных конструкций, эксплуатируемых в условиях повышенной влажности и агрессивных сред.

Расшифровка марки АМГ3

В обозначении марки сплава АМГ3:

• А - указывает на то, что основным компонентом является алюминий
• М - обозначает, что основным легирующим элементом является магний
• Г - от слова "магний" (второй согласный)
• 3 - указывает на приблизительное содержание магния в сплаве (около 3%)

Таким образом, АМГ3 относится к группе алюминиево-магниевых сплавов (магналиев) со средним содержанием магния, что определяет его основные эксплуатационные характеристики и области применения.

Химический состав алюминиевого сплава АМГ3

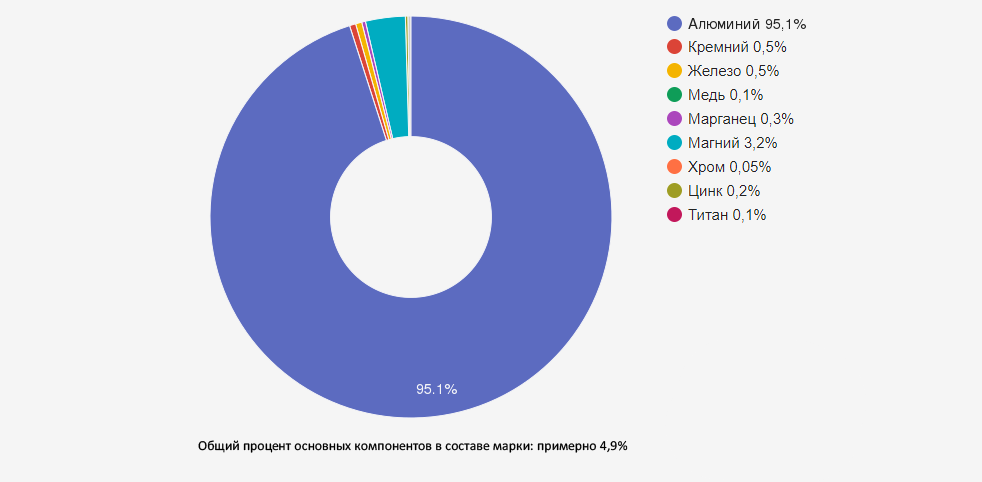

Согласно требованиям ГОСТ 4784-2019, химический состав сплава АМГ3 включает следующие элементы:

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	93,8-96,0 (основа)	Основной компонент, обеспечивающий малый удельный вес и базовые свойства сплава
Магний (Mg)	3,2-3,8	Повышает прочность, коррозионную стойкость и улучшает свариваемость
Кремний (Si)	0,5-0,8	Повышает литейные свойства и жидкотекучесть, улучшает обрабатываемость резанием
Марганец (Mn)	0,3-0,6	Повышает прочность, коррозионную стойкость и улучшает структуру сплава
Железо (Fe)	до 0,5	Примесь, влияющая на пластичность; содержание ограничивается
Цинк (Zn)	до 0,2	В малых количествах повышает коррозионную стойкость
Титан (Ti)	до 0,1	Измельчает зерно и повышает механические характеристики
Медь (Cu)	до 0,1	В малых количествах повышает прочность, содержание ограничивается для сохранения коррозионной стойкости
Хром (Cr)	до 0,05	Улучшает коррозионную стойкость и измельчает структуру сплава
Прочие примеси	до 0,15	Содержание ограничивается для обеспечения заданных свойств

Ключевыми легирующими элементами в сплаве АМГ3 являются магний (3,2-3,8%), кремний (0,5-0,8%) и марганец (0,3-0,6%), которые обеспечивают оптимальное сочетание прочности, пластичности и коррозионной стойкости. Содержание прочих элементов строго контролируется для достижения заданных эксплуатационных характеристик.

Механические свойства алюминиевого сплава АМГ3

Механические характеристики сплава АМГ3 зависят от состояния материала и способа производства полуфабрикатов:

Характеристика	Значение	Состояние материала
Предел прочности (σв)	220-260 МПа	Отожженное состояние
Предел прочности (σв)	260-320 МПа	Нагартованное состояние
Предел текучести (σт)	100-130 МПа	Отожженное состояние
Предел текучести (σт)	180-240 МПа	Нагартованное состояние
Относительное удлинение (δ)	15-20%	Отожженное состояние
Относительное удлинение (δ)	2-7%	Нагартованное состояние
Твердость по Бринеллю	60-75 НВ	Отожженное состояние
Плотность	2,66-2,67 г/см³	-
Модуль упругости	69-71 ГПа	-

Сплав АМГ3 обладает средней прочностью среди магналиев, при этом сохраняет хорошую пластичность в отожженном состоянии. Важно отметить, что плотность АМГ3 немного ниже, чем у чистого алюминия (примерно на 0,01 г/см³), что связано с легированием магнием - одним из самых легких металлов.

С увеличением содержания магния в сплаве повышается твердость и прочность полуфабрикатов, но одновременно ухудшаются пластические свойства. АМГ3, содержащий около 3,5% магния, представляет собой оптимальный баланс между прочностью и пластичностью, сохраняя при этом хорошую деформируемость как в холодном, так и в горячем состоянии.

Термическая обработка и технологические особенности

Сплав АМГ3 относится к термически неупрочняемым алюминиевым сплавам. Основные виды термообработки, применяемые для этого материала:

1. Отжиг - проводится при температуре 310-350°C с последующим охлаждением на воздухе. Применяется для снятия наклепа и напряжений после холодной деформации, обеспечивает максимальную пластичность материала.
2. Нагартовка - холодная деформация, позволяющая повысить прочностные характеристики сплава на 30-40% по сравнению с отожженным состоянием.

Технологические особенности сплава АМГ3 включают:

• Хорошая деформируемость - материал хорошо деформируется как в горячем (при температуре 380-510°C), так и в холодном состоянии, что позволяет изготавливать полуфабрикаты различной формы и размеров;
• Отличная свариваемость - сплав сваривается всеми видами сварки без ограничений, образуя прочные сварные швы с высокой коррозионной стойкостью;
• Хорошая обрабатываемость резанием - материал легко поддается механической обработке, обеспечивая высокое качество поверхности;
• Способность к анодированию - сплав хорошо поддается анодированию, что позволяет создавать защитно-декоративные покрытия различных цветов.

Следует отметить, что при обработке АМГ3 необходимо учитывать относительно низкий модуль упругости, что может приводить к упругим деформациям при механической обработке и требует специальных технологических приемов для обеспечения точности размеров.

Коррозионная стойкость

Сплав АМГ3 обладает высокой коррозионной стойкостью в различных условиях эксплуатации, что является одним из его ключевых преимуществ:

• Отличная стойкость к атмосферной коррозии, в том числе в промышленной и морской атмосфере;
• Высокая стойкость к воздействию пресной и морской воды;
• Хорошая устойчивость к слабым растворам кислот и щелочей;
• Отсутствие склонности к межкристаллитной коррозии и коррозионному растрескиванию;
• В условиях повышенной влажности возможно развитие питтинговой (точечной) коррозии.

Для повышения коррозионной стойкости и защиты поверхности изделий из сплава АМГ3 применяются различные методы:

• Анодирование - создание на поверхности плотной оксидной пленки толщиной 10-25 мкм;
• Химическое оксидирование - формирование защитной оксидной пленки химическим способом;
• Лакокрасочные покрытия - нанесение защитных лакокрасочных материалов, устойчивых к атмосферным воздействиям;
• Комбинированная защита - например, анодирование с последующим нанесением лакокрасочного покрытия.

Выбор метода защиты зависит от конкретных условий эксплуатации изделия и требований к его внешнему виду. Для конструкций, работающих в особо агрессивных средах, рекомендуется применение комбинированной защиты.

Формы поставки алюминиевого сплава АМГ3

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава АМГ3 в различных формах поставки:

• Алюминиевые листы АМГ3 - плоские прямоугольные изделия толщиной от 0,3 до 10 мм, изготавливаемые методом холодной или горячей прокатки. Применяются для изготовления различных деталей методами штамповки, гибки, вытяжки.
• Алюминиевые плиты АМГ3 - плоские прямоугольные изделия толщиной от 10 до 100 мм, используемые для производства крупногабаритных деталей, требующих механической обработки.
• Прутки (круги) АМГ3 - длинномерные изделия круглого сечения диаметром от 8 до 200 мм, применяемые для изготовления деталей методом механической обработки.
• Профили АМГ3 - длинномерные изделия различного сечения (уголки, швеллеры, тавры и др.), применяемые в качестве конструктивных элементов.
• Трубы АМГ3 - полые профили круглого и некруглого сечения, используемые для создания трубопроводов, теплообменных аппаратов, элементов конструкций.
• Проволока АМГ3 - используется для изготовления сварочной проволоки, электродов, крепежных элементов.

Все поставляемые полуфабрикаты соответствуют требованиям ГОСТ 4784-2019 и сопровождаются необходимыми сертификатами качества, подтверждающими их химический состав и механические свойства.

Способы производства

Сплав АМГ3 производится различными методами в зависимости от требуемой формы полуфабрикатов:

• Литье слитков - первичная заготовка для последующей деформационной обработки;
• Горячая прокатка - используется для получения листов, плит и лент большой толщины;
• Холодная прокатка - применяется для производства тонких листов и лент с высоким качеством поверхности;
• Прессование - используется для получения профилей различного сечения, труб и прутков;
• Волочение - применяется для производства проволоки, тонких труб и профилей с высокой точностью размеров;
• Штамповка - используется для изготовления деталей сложной формы.

Высокая технологичность сплава АМГ3 позволяет изготавливать из него полуфабрикаты практически любой формы и размеров, что расширяет область его применения в различных отраслях промышленности.

Области применения алюминиевого сплава АМГ3

Благодаря своим уникальным свойствам, сплав АМГ3 нашел широкое применение в различных отраслях промышленности:

• Судостроение - изготовление надстроек, переборок, палубного оборудования, деталей систем и трубопроводов;
• Автомобильная промышленность - производство топливных баков, элементов кузова, рам, цистерн для перевозки жидкостей;
• Строительство - изготовление каркасов витражей, дверных проемов, оконных рам, фасадных систем, ограждающих конструкций;
• Химическая промышленность - производство емкостей, трубопроводов, технологического оборудования для работы с агрессивными средами;
• Пищевая промышленность - изготовление тары, оборудования для хранения и переработки пищевых продуктов;
• Приборостроение - производство корпусов приборов, защитных кожухов, деталей кондиционеров и бытовой техники;
• Криогенная техника - изготовление емкостей и трубопроводов для работы при низких температурах.

Сплав АМГ3 особенно востребован для изготовления сварных и клепаных конструкций средней прочности, эксплуатируемых в условиях повышенной влажности и агрессивных сред, где требуется высокая коррозионная стойкость и хорошая технологичность материала.

Особенности сварки

Сплав АМГ3 отличается отличной свариваемостью, что является одним из его главных технологических преимуществ:

• Аргонодуговая сварка - наиболее распространенный метод, обеспечивающий высокое качество сварного шва, низкую пористость и сохранение коррозионной стойкости;
• Контактная сварка - применяется для соединения листов и профилей; обеспечивает высокую производительность и хорошее качество соединения;
• Газовая сварка - используется ограниченно из-за возможного перегрева металла и снижения качества шва;
• Сварка трением - эффективный метод для соединения деталей из АМГ3, обеспечивающий высокую прочность соединения.

При сварке сплава АМГ3 необходимо соблюдать следующие рекомендации:

1. Тщательная очистка свариваемых поверхностей от загрязнений и оксидной пленки;
2. Применение присадочной проволоки, близкой по составу к основному металлу (например, СвАМГ3, СвАМГ5);
3. Контроль температуры сварки для предотвращения перегрева металла;
4. При необходимости - применение предварительного подогрева для снижения внутренних напряжений.

Сварные соединения из сплава АМГ3 обладают высокой коррозионной стойкостью и сохраняют до 90-95% прочности основного металла, что делает этот сплав идеальным материалом для изготовления сварных конструкций.

Преимущества и недостатки сплава АМГ3

Преимущества:

• Высокая коррозионная стойкость в различных средах, включая морскую воду и атмосферу;
• Отличная свариваемость всеми видами сварки без ограничений;
• Хорошая деформируемость в холодном и горячем состоянии;
• Хорошая обрабатываемость резанием;
• Малый удельный вес (приблизительно в 3 раза меньше, чем у стали);
• Возможность упрочнения холодной деформацией без потери коррозионной стойкости;
• Отсутствие склонности к межкристаллитной коррозии и коррозионному растрескиванию;
• Хорошая работоспособность при повышенных (до 150°C) и пониженных (до -196°C) температурах.

Недостатки:

• Средние прочностные характеристики, ограничивающие применение для высоконагруженных конструкций;
• Невозможность повышения прочности термической обработкой;
• Склонность к питтинговой коррозии в условиях повышенной влажности;
• Необходимость защитных покрытий для работы в особо агрессивных средах;
• Относительно низкий модуль упругости, что может вызывать проблемы при проектировании жестких конструкций;
• Более высокая стоимость по сравнению с конструкционными сталями.

Зарубежные аналоги

Сплав АМГ3 имеет следующие зарубежные аналоги с близкими характеристиками:

Страна	Обозначение	Особенности
США	5754 (AA)	Близкий по содержанию магния и свойствам
Германия	AlMg3 (DIN)	Практически идентичный по составу
Франция	5754 (NF)	Аналогичные механические и коррозионные свойства
Италия	5754 (UNI)	Сопоставимый по характеристикам сплав
Япония	A5754 (JIS)	Соответствует по химическому составу

При необходимости замены сплава АМГ3 зарубежными аналогами рекомендуется проведение сравнительных испытаний для подтверждения эквивалентности эксплуатационных характеристик.

Вопросы и ответы (FAQ)

Вопрос: В чем основное отличие сплава АМГ3 от других магналиев (АМГ1, АМГ2, АМГ5)?
Ответ: АМГ3 содержит около 3,5% магния, что обеспечивает оптимальный баланс между прочностью, пластичностью и технологичностью. По сравнению с АМГ1 и АМГ2, он обладает более высокой прочностью, а по сравнению с АМГ5 и АМГ6 - лучшей деформируемостью и технологичностью, не требуя дополнительного отжига при обработке.

Вопрос: Можно ли использовать сплав АМГ3 для изготовления емкостей, контактирующих с пищевыми продуктами?
Ответ: Да, сплав АМГ3 является пищевым алюминиевым сплавом и широко применяется для изготовления тары, емкостей, оборудования для хранения и переработки пищевых продуктов. Для дополнительной защиты и улучшения гигиенических свойств рекомендуется применение анодирования или специальных пищевых лаков.

Вопрос: Как влияет температура эксплуатации на свойства сплава АМГ3?
Ответ: Сплав АМГ3 сохраняет свои механические свойства при температурах от -196°C до +150°C. При повышении температуры выше 150°C наблюдается постепенное снижение прочности, а при длительной эксплуатации выше 200°C возможно изменение структуры и свойств материала. При низких температурах сплав демонстрирует даже некоторое повышение прочности без потери пластичности, что делает его пригодным для криогенных применений.

Вопрос: Требуется ли специальная обработка поверхности перед покраской изделий из сплава АМГ3?
Ответ: Да, для обеспечения высокого качества и долговечности лакокрасочного покрытия необходима специальная подготовка поверхности, включающая обезжиривание, механическую очистку или химическое травление для удаления оксидной пленки, и в некоторых случаях - химическое или анодное оксидирование для создания адгезионного подслоя. Рекомендуется также применение специальных грунтовок, разработанных для алюминиевых сплавов.

Вопрос: Какие виды механической обработки наиболее эффективны для сплава АМГ3?
Ответ: Сплав АМГ3 хорошо обрабатывается всеми видами резания: точением, фрезерованием, сверлением, шлифованием. Для обеспечения высокого качества поверхности рекомендуется применение острого инструмента из быстрорежущей стали или твердых сплавов, использование смазочно-охлаждающих жидкостей и умеренных режимов резания. При обработке следует учитывать низкий модуль упругости материала, что может требовать специальных приспособлений для закрепления деталей.

Заключение

Алюминиевый сплав АМГ3 представляет собой универсальный конструкционный материал, сочетающий высокую коррозионную стойкость, хорошую технологичность и достаточную прочность. Благодаря оптимальному содержанию магния (3,2-3,8%), этот сплав обладает сбалансированным комплексом механических и технологических свойств, что делает его незаменимым для изготовления сварных конструкций, работающих в условиях повышенной влажности и агрессивных сред.

Основными достоинствами сплава АМГ3 являются отличная свариваемость, хорошая деформируемость как в холодном, так и в горячем состоянии, устойчивость к атмосферной и морской коррозии. Эти качества определяют широкое применение материала в судостроении, автомобильной промышленности, строительстве и многих других отраслях.

Компания "ОборонСпецСплав" предлагает высококачественные полуфабрикаты из сплава АМГ3 в различных формах поставки – листы, плиты, прутки, профили, трубы, – соответствующие требованиям ГОСТ 4784-2019 и сопровождаемые всеми необходимыми сертификатами качества.

Данная статья подготовлена на основе актуальных технических нормативов и многолетнего опыта специалистов компании "ОборонСпецСплав" в области поставок и применения алюминиевых сплавов для различных отраслей промышленности.
