Алюминиевый сплав АК4 - характеристики, свойства и области применения
АК4 представляет собой высококачественный термостойкий алюминиевый деформируемый сплав, производимый в соответствии с ГОСТ 4784-97 (актуализирован в ГОСТ 4784-2019). Данный материал отличается повышенной жаропрочностью и сохраняет превосходные механические характеристики при температурах эксплуатации 150-300°C, что делает его незаменимым в авиационном двигателестроении и других высокотехнологичных отраслях промышленности.
Расшифровка марки АК4
В обозначении марки сплава АК4:
- А - указывает на то, что основным компонентом является алюминий
- К - обозначает, что сплав относится к категории ковочных (деформируемых) алюминиевых сплавов
- 4 - порядковый номер сплава в данной серии
АК4 относится к системе легирования Al-Cu-Mg с добавлением переходных металлов, что обуславливает его специфические характеристики.

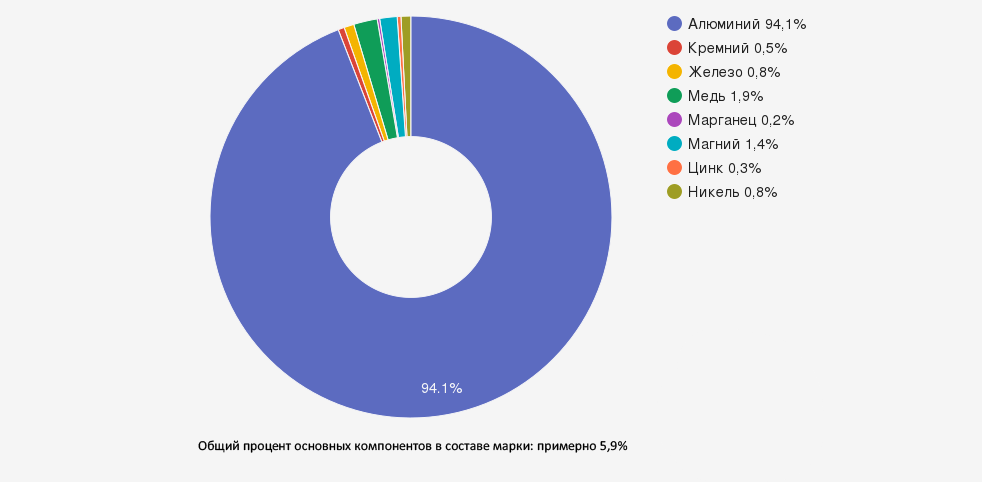

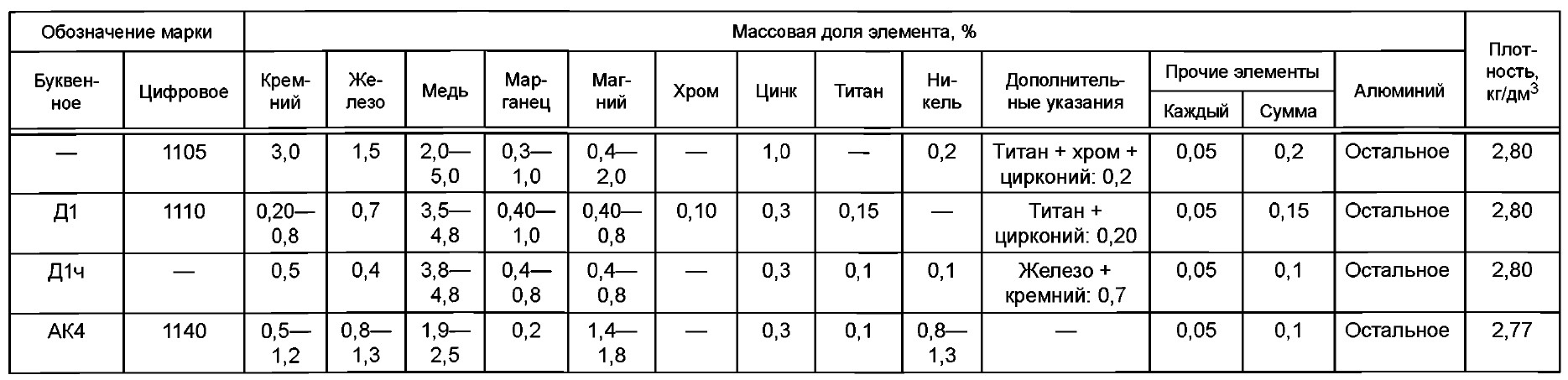

Химический состав алюминиевого сплава АК4
Согласно требованиям ГОСТ 4784-2019, химический состав сплава АК4 включает следующие элементы:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | от 91,3 (основа) | Основной компонент, обеспечивающий малый удельный вес сплава |
| Медь (Cu) | 1,9-2,5 | Повышает прочность и улучшает термическую обработку |
| Магний (Mg) | 1,4-1,8 | Увеличивает жаропрочность и коррозионную стойкость |
| Железо (Fe) | 0,8-1,3 | Повышает термическую стабильность сплава |
| Никель (Ni) | 0,8-1,3 | Улучшает жаропрочные свойства и прочностные характеристики при повышенных температурах |
| Кремний (Si) | 0,5-1,2 | Улучшает литейные свойства и повышает текучесть |
| Цинк (Zn) | до 0,3 | Способствует повышению прочностных характеристик |
| Марганец (Mn) | до 0,2 | Повышает коррозионную стойкость и улучшает структуру сплава |
| Титан (Ti) | до 0,1 | Измельчает зерно и повышает механические характеристики |
| Прочие примеси | до 0,1 | Содержание ограничивается для обеспечения качества сплава |
Особенностью данного сплава является его легирование системой Al-Cu-Mg с добавлением никеля и железа, что значительно повышает жаропрочные характеристики материала при сохранении достаточной пластичности.
Механические свойства алюминиевого сплава АК4
Механические характеристики сплава АК4 существенно зависят от термической обработки и температуры эксплуатации. После проведения полного цикла термического упрочнения сплав приобретает следующие свойства:
| Характеристика | Значение | Условия |
|---|---|---|
| Предел прочности (σв) | 380-420 МПа | При нормальной температуре |
| Предел текучести (σт) | 280-320 МПа | При нормальной температуре |
| Относительное удлинение (δ) | 5-8% | При нормальной температуре |
| Твердость по Бринеллю | 110-130 НВ | После термоупрочнения |
| Предел длительной прочности | 120-150 МПа | При температуре 300°C (100 часов) |
| Плотность | 2,77-2,80 г/см³ | - |
| Модуль упругости | 71-73 ГПа | - |
Особенно ценным качеством сплава АК4 является сохранение прочностных характеристик при температурах 150-300°C, где обычные дюралюмины значительно снижают свои показатели. Кроме того, материал обладает хорошими антифрикционными свойствами и устойчивостью к воздействию влаги.
Термическая обработка сплава АК4
Для максимального раскрытия потенциала механических свойств сплав АК4 подвергается специальной термической обработке, состоящей из нескольких этапов:
- Закалка - нагрев до температуры 525-535°C с последующим быстрым охлаждением в воде. Этот процесс обеспечивает получение пересыщенного твердого раствора.
- Искусственное старение - выдержка при температуре 180-190°C в течение 10-12 часов. На этом этапе происходит выделение упрочняющих фаз из пересыщенного твердого раствора.
- Повышенный отпуск (при необходимости) - для деталей, работающих при повышенных температурах, может применяться отпуск при 240°C с сокращенным временем выдержки.
После полного цикла термического упрочнения сплав приобретает оптимальное сочетание прочности и технологической пластичности, что позволяет использовать его для изготовления сложных деталей, работающих в жестких условиях эксплуатации.
Особенности сварки и обработки
АК4 относится к категории труднодеформируемых алюминиевых сплавов, что обуславливает некоторые особенности в его обработке:
- Сплав имеет ограниченную свариваемость из-за склонности к образованию горячих трещин. При необходимости сварки рекомендуется использовать аргонодуговую сварку с применением специальных присадочных материалов.
- Обладает хорошей обрабатываемостью резанием, что упрощает изготовление деталей сложной конфигурации.
- Штамповка и ковка производятся в нагретом состоянии при температурах 380-450°C.
- После деформации рекомендуется проведение полного цикла термической обработки для восстановления оптимальных механических свойств.
Коррозионная стойкость
Сплав АК4 обладает средней коррозионной стойкостью в атмосферных условиях. Для повышения защиты от коррозии изделия из этого сплава обычно подвергают анодированию, хроматированию или другим видам защитных покрытий. Особенно это актуально для деталей, эксплуатируемых во влажной среде или при переменных температурах.
Формы поставки алюминиевого сплава АК4
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава АК4 в различных формах поставки:
- Алюминиевые круги АК4 - используются для изготовления валов, осей, втулок и других деталей вращения. Диаметр от 10 до 400 мм.
- Листы и плиты АК4 - применяются для производства силовых элементов конструкций. Толщина от 0,5 до 100 мм.
- Профили АК4 - стандартные и специальные сечения для различных конструктивных элементов.
- Трубы АК4 - для создания трубопроводов и элементов конструкций.
- Поковки и штамповки АК4 - заготовки сложной формы для ответственных деталей.
- Алюминиевые чушки АК4 - трапециевидные заготовки для дальнейшей переплавки или изготовления полуфабрикатов.
Все поставляемые полуфабрикаты соответствуют требованиям ГОСТ 4784-2019 и имеют необходимые сертификаты качества.
Области применения алюминиевого сплава АК4
Благодаря повышенной жаропрочности и сохранению механических свойств при высоких температурах, сплав АК4 нашел широкое применение в следующих отраслях:
- Авиационная промышленность - изготовление деталей авиационных двигателей (поршни, компрессорные кольца, лопатки, воздухозаборники).
- Автомобилестроение - производство деталей двигателей, работающих при повышенных температурах.
- Машиностроение - силовые элементы и узлы, эксплуатируемые при температурах до 300°C.
- Приборостроение - детали точных приборов, требующие стабильности размеров при нагреве.
- Аэрокосмическая техника - компоненты двигательных систем и силовых конструкций.
Особенно востребован сплав АК4 для изготовления деталей, одновременно подвергающихся механическим нагрузкам и высоким температурам без риска образования трещин и разрушения.
Преимущества и недостатки сплава АК4
Преимущества:
- Высокая жаропрочность и сохранение механических свойств при температурах 150-300°C.
- Хорошие антифрикционные свойства.
- Высокая удельная прочность (отношение прочности к плотности).
- Хорошая обрабатываемость резанием.
- Возможность изготовления сложных деталей методами ковки и штамповки.
Недостатки:
- Ограниченная свариваемость.
- Средняя коррозионная стойкость, требующая дополнительной защиты.
- Невысокая пластичность в холодном состоянии.
- Необходимость сложной термической обработки для достижения оптимальных свойств.
Зарубежные аналоги
Сплав АК4 имеет следующие зарубежные аналоги с близкими характеристиками:
| Страна | Обозначение | Особенности |
|---|---|---|
| США | 2618 (AA) | Немного отличается по содержанию никеля и железа |
| Германия | 3.1924 (DIN) | Близкий по свойствам жаропрочный сплав |
| Франция | A-U2GN (NF) | Сходный по составу жаропрочный алюминиевый сплав |
Вопросы и ответы (FAQ)
Вопрос: Какова максимальная рабочая температура для деталей из сплава АК4?
Ответ: Сплав АК4 сохраняет работоспособность и удовлетворительные механические свойства при температурах до 300°C. При длительной эксплуатации рекомендуемая рабочая температура не должна превышать 250-270°C.
Вопрос: Можно ли сваривать детали из сплава АК4?
Ответ: Сварка деталей из АК4 возможна, но ограничена из-за склонности материала к образованию горячих трещин. Рекомендуется использовать аргонодуговую сварку с применением специальных присадочных материалов и последующую термическую обработку сварного соединения.
Вопрос: Требуется ли антикоррозионная защита для изделий из АК4?
Ответ: Да, для повышения коррозионной стойкости изделий из сплава АК4 рекомендуется применять дополнительные методы защиты: анодирование, хроматирование, лакокрасочные покрытия или комбинированную защиту.
Вопрос: Чем отличается АК4 от других алюминиевых сплавов?
Ответ: Основное отличие АК4 от других алюминиевых сплавов заключается в его повышенной жаропрочности. Благодаря содержанию никеля и железа, сплав сохраняет механические свойства при температурах до 300°C, тогда как большинство других алюминиевых сплавов значительно теряют прочность уже при 150°C.
Вопрос: Какие термические обработки необходимы для получения максимальной прочности АК4?
Ответ: Для достижения максимальной прочности сплава АК4 необходимо проведение полного цикла термического упрочнения, включающего закалку при 525-535°C с охлаждением в воде и последующее искусственное старение при 180-190°C в течение 10-12 часов.
Заключение
Алюминиевый сплав АК4 представляет собой уникальный материал, обладающий редким сочетанием высокой жаропрочности и превосходных механических характеристик при повышенных температурах. Это делает его незаменимым для изготовления ответственных деталей в авиастроении, автомобильной промышленности и машиностроении.
Благодаря особому химическому составу с добавлением никеля и железа, сплав АК4 сохраняет работоспособность при температурах до 300°C, что выгодно отличает его от большинства других алюминиевых сплавов. При правильной термической обработке материал демонстрирует оптимальный баланс прочности и технологичности.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава АК4 в различных формах поставки с гарантированным качеством и соответствием требованиям ГОСТ.
Данная статья подготовлена на основе актуальных материалов ГОСТ 4784-2019 и других нормативных документов, а также с учетом практического опыта технических специалистов компании "ОборонСпецСплав", имеющих многолетний стаж работы с авиационными алюминиевыми сплавами повышенной жаропрочности.
