Алюминий марки 1201: высокопрочный деформируемый сплав для работы в экстремальных условиях

Алюминий марки 1201 представляет собой высокопрочный деформируемый сплав системы алюминий-медь, который отличается уникальным сочетанием прочностных характеристик, свариваемости и способности работать в широком диапазоне температур от криогенных (-253°C) до повышенных. Благодаря оптимальному легированию и термической обработке, сплав 1201 нашел широкое применение в авиационной, космической и криогенной технике, где требуются высокая надежность и стабильные эксплуатационные характеристики в экстремальных условиях.

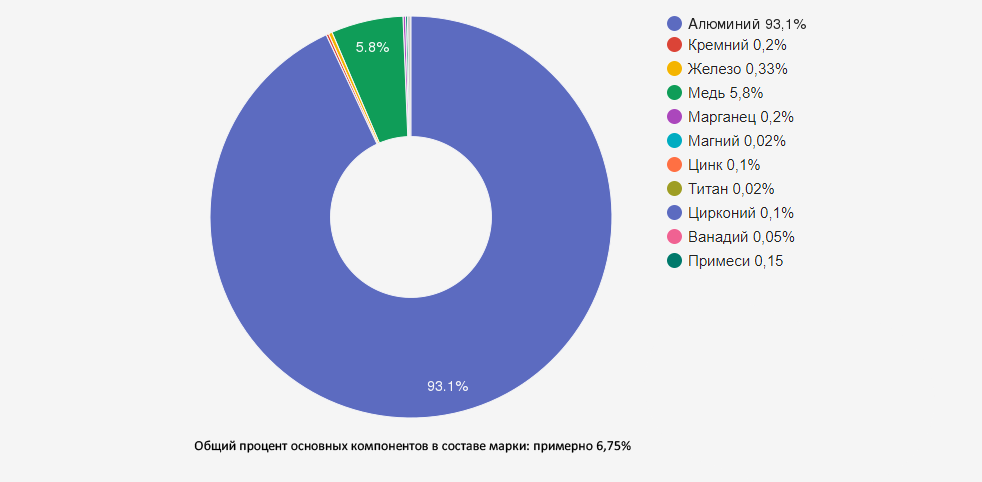

Химический состав алюминия 1201

Сплав 1201 относится к группе сплавов системы Al-Cu-Mn с добавлением циркония и ванадия для улучшения структуры и эксплуатационных свойств. Химический состав регламентируется ГОСТ 4784-97 и предусматривает строгое соблюдение процентного содержания основных компонентов и примесей.

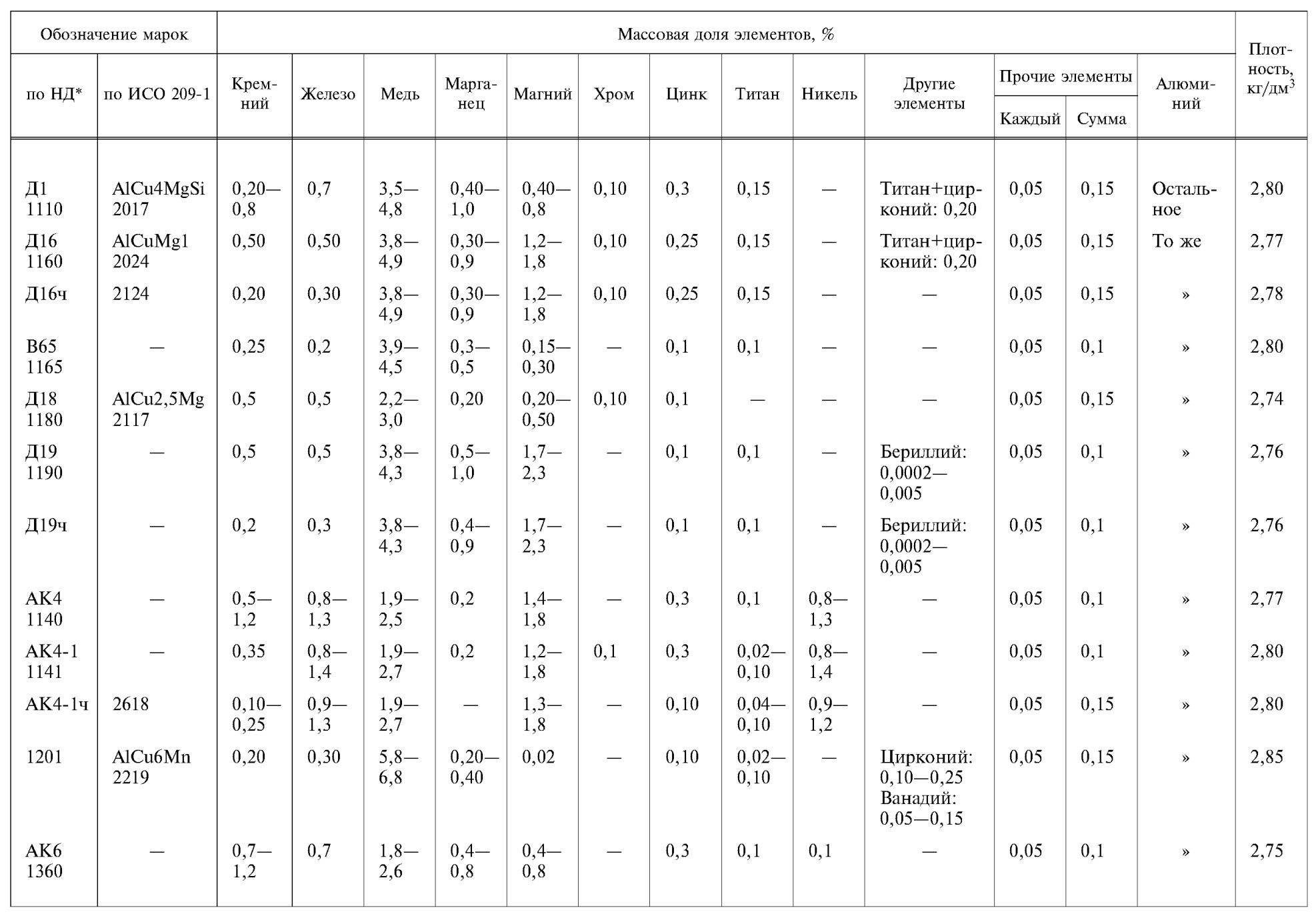

Таблица 1. Химический состав алюминия 1201 (% по массе) согласно ГОСТ 4784-97

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	91,68-93,0 (основа)	Основа сплава, обеспечивает малый вес, высокую тепло- и электропроводность
Медь (Cu)	5,8-6,8	Основной легирующий элемент, повышает прочность, твердость, жаропрочность. При термообработке образует упрочняющие фазы
Марганец (Mn)	0,2-0,4	Повышает прочность, коррозионную стойкость, положительно влияет на структуру зерна
Цирконий (Zr)	0,1-0,25	Измельчает зерно, повышает прочность при высоких температурах, стабилизирует структуру при термической обработке
Ванадий (V)	0,05-0,1	Улучшает прочность при повышенных температурах, способствует измельчению зерна
Титан (Ti)	0,02-0,1	Модификатор структуры, измельчает зерно, повышает сопротивление горячим трещинам при сварке
Железо (Fe)	≤0,3	Примесь, снижает пластичность и коррозионную стойкость
Кремний (Si)	≤0,2	Примесь, повышает жидкотекучесть, но снижает пластичность и коррозионную стойкость
Цинк (Zn)	≤0,1	Примесь, может влиять на коррозионную стойкость
Магний (Mg)	≤0,02	Примесь, в малых количествах не оказывает существенного влияния
Прочие примеси (каждая)	≤0,05	В сумме влияют на различные свойства сплава
Сумма прочих примесей	≤0,1	Общее влияние на характеристики материала

Ключевой особенностью химического состава сплава 1201 является повышенное содержание меди (5,8-6,8%), которая обеспечивает возможность эффективного упрочнения при термической обработке. Добавки циркония и ванадия способствуют формированию мелкозернистой структуры и повышают температурную стабильность свойств, что особенно важно для изделий, работающих в условиях экстремальных температур.

Физические и механические свойства алюминия 1201

Сплав 1201 обладает комплексом физических и механических свойств, которые определяют его высокую эксплуатационную надежность в различных условиях.

Физические свойства:

• Плотность: 2,85 г/см³
• Температура плавления: 535-638°C
• Температура кристаллизации: 502-638°C
• Теплопроводность: 130-150 Вт/(м·К)
• Удельная теплоемкость: 920 Дж/(кг·К)
• Коэффициент линейного расширения: 22,6·10⁻⁶ К⁻¹ (в интервале 20-100°C)
• Модуль упругости: 71000 МПа

Механические свойства зависят от состояния поставки и термообработки:

Таблица 2. Механические свойства алюминия 1201 в различных состояниях

Состояние	Предел прочности σв, МПа, не менее	Предел текучести σ0.2, МПа, не менее	Относительное удлинение δ, %, не менее	Твердость, HB
М (отожженное)	180-210	90-110	15-20	45-60
Т (закаленное и естественно состаренное)	250-280	150-170	10-12	70-85
Т1 (закаленное и искусственно состаренное)	400-430	300-330	8-10	100-120

Одной из важнейших характеристик сплава 1201 является сохранение и даже некоторое повышение прочностных свойств при криогенных температурах. При температуре жидкого азота (-196°C) предел прочности возрастает на 15-20%, а при температуре жидкого водорода (-253°C) - на 25-30% по сравнению с комнатной температурой.

Сплав 1201 также отличается хорошей свариваемостью, что особенно важно для изготовления крупногабаритных сварных конструкций. При правильно выбранной технологии сварки прочность сварного соединения составляет 85-90% от прочности основного металла.

Технологические свойства и обработка

Деформируемость

Сплав 1201 относится к деформируемым алюминиевым сплавам и обладает хорошей пластичностью, особенно в отожженном состоянии. Основные виды обработки давлением:

• Горячая деформация - проводится при температуре 380-450°C, обеспечивает формирование оптимальной структуры и свойств;
• Холодная деформация - возможна в ограниченном диапазоне (степень деформации до 30-40%) из-за склонности к деформационному упрочнению;
• Прессование - получение профилей различной конфигурации при температуре 370-420°C;
• Прокатка - получение листов, плит, фольги при температуре 350-420°C (горячая) и 20-100°C (холодная).

Термическая обработка

Сплав 1201 подвергается следующим видам термической обработки:

• Отжиг - нагрев до 340-380°C, выдержка 1-3 часа, медленное охлаждение. Применяется для снятия наклепа, подготовки к деформации, получения состояния "М";
• Закалка - нагрев до 525-535°C, выдержка 1-2 часа, быстрое охлаждение в воде. Формирует пересыщенный твердый раствор;
• Искусственное старение - нагрев закаленного сплава до 175-185°C, выдержка 8-12 часов, охлаждение на воздухе. Обеспечивает максимальное упрочнение (состояние Т1);

Важной особенностью сплава 1201 является то, что он не подвергается естественному старению, т.е. его свойства стабильны во времени после закалки без дополнительной термообработки. Это облегчает технологический процесс изготовления изделий, так как не требуется строгого соблюдения интервала времени между закалкой и последующими операциями.

Свариваемость

Сплав 1201 обладает отличной свариваемостью для алюминиевого сплава с таким высоким содержанием меди. Применяются следующие методы сварки:

• Аргонодуговая сварка неплавящимся электродом (TIG) - основной метод для ответственных конструкций;
• Сварка плавящимся электродом в среде инертного газа (MIG) - для конструкций менее ответственного назначения;
• Контактная сварка - для соединения листовых материалов;
• Электронно-лучевая сварка - для особо ответственных соединений, требующих минимальной зоны термического влияния.

В качестве присадочного материала при сварке рекомендуется использовать проволоку из сплава СвАК5, СвАК6 или из самого сплава 1201. Для снижения риска образования горячих трещин в сварных швах рекомендуется предварительный подогрев деталей до 120-150°C и медленное охлаждение после сварки.

Обрабатываемость резанием

Сплав 1201 хорошо обрабатывается на станках с ЧПУ и традиционным методом. Обрабатываемость резанием составляет 40-50% от обрабатываемости латуни (по принятой шкале обрабатываемости). Для повышения производительности и качества обработки рекомендуется:

• Использование острозаточенного инструмента с положительными передними углами;
• Применение оптимальных режимов резания (скорость 300-600 м/мин);
• Использование СОЖ на основе минеральных масел или эмульсий.

Области применения алюминия 1201

Благодаря уникальному сочетанию прочности, пластичности, свариваемости и стабильности свойств в широком диапазоне температур, сплав 1201 находит применение в различных отраслях промышленности:

Аэрокосмическая промышленность

• Силовые элементы конструкции летательных аппаратов;
• Топливные и окислительные баки ракет-носителей;
• Корпусные детали космических аппаратов;
• Сварные оболочки для космических летательных аппаратов;
• Силовые шпангоуты и лонжероны.

Криогенная техника

• Резервуары для хранения и транспортировки сжиженных газов (азот, кислород, водород, гелий);
• Трубопроводы криогенных систем;
• Теплообменные аппараты, работающие при сверхнизких температурах;
• Корпуса криостатов и криогенных насосов;
• Элементы сверхпроводящих магнитных систем.

Энергетика

• Компоненты атомных реакторов;
• Теплообменное оборудование;
• Элементы солнечных батарей и энергетических установок.

Транспортное машиностроение

• Силовые элементы конструкций скоростного железнодорожного транспорта;
• Криогенные цистерны для перевозки сжиженных газов;
• Элементы рам и кузовов специального транспорта.

Электротехническая промышленность

• Токопроводящие элементы;
• Проводники для силовых кабелей;
• Компоненты солнечных батарей;
• Элементы систем охлаждения мощных электронных устройств.

Химическая промышленность

• Оборудование для производства и хранения агрессивных сред;
• Реакторы специального назначения;
• Емкости для хранения и транспортировки химических веществ.

Особую ценность сплав 1201 представляет в производстве конструкций, работающих при криогенных температурах до -253°C (температура жидкого водорода), где многие другие материалы теряют пластичность и становятся хрупкими. В таких экстремальных условиях сплав 1201 сохраняет необходимый комплекс механических свойств и обеспечивает высокую надежность изделий.

Формы поставки алюминия 1201

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из алюминиевого сплава 1201 в различных состояниях поставки:

Алюминиевый лист 1201

Плоский полуфабрикат прямоугольного сечения с постоянной толщиной, получаемый прокаткой. Выпускается в соответствии с ГОСТ 21631-76 в следующих параметрах:

• Толщина: от 0,5 до 10,0 мм;
• Ширина: от 500 до 2000 мм;
• Длина: от 2000 до 7000 мм;
• Состояние поставки: М (отожженное), Т (закаленное), Т1 (закаленное и искусственно состаренное).

Листы алюминия 1201 применяются для изготовления элементов обшивки, силовых панелей, деталей оболочек резервуаров и других конструкций, работающих в широком диапазоне температур.

Алюминиевые плиты 1201

Толстолистовой прокат прямоугольного сечения в соответствии с ГОСТ 17232-99:

• Толщина: от 11,0 до 80,0 мм;
• Ширина: от 600 до 2000 мм;
• Длина: от 2000 до 8000 мм;
• Состояние поставки: М, Т, Т1.

Плиты используются для изготовления силовых элементов конструкций, днищ резервуаров, массивных деталей криогенного оборудования.

Алюминиевый круг (пруток) 1201

Длинномерный полуфабрикат круглого сечения, получаемый методом прессования или прокатки в соответствии с ГОСТ 21488-97:

• Диаметр: от 8 до 300 мм;
• Длина: от 2000 до 6000 мм;
• Состояние поставки: М, Т, Т1.

Прутки применяются для изготовления деталей методом механической обработки на станках с ЧПУ, используются в машиностроении, транспортном строительстве и других отраслях промышленности.

Алюминиевая чушка 1201

Первичная форма поставки алюминиевого сплава в виде слитка с трапециевидным сечением. Используется для переплавки и производства различных полуфабрикатов или деталей методом литья. Выпускается в соответствии с техническими условиями в массе от 10 до 15 кг.

Алюминиевые профили 1201

Длинномерные изделия с постоянным поперечным сечением различной конфигурации, получаемые методом прессования в соответствии с ГОСТ 8617-81:

• Размеры: в зависимости от конфигурации профиля;
• Длина: от 2000 до 7000 мм;
• Состояние поставки: М, Т, Т1.

Профили используются для создания силовых элементов конструкций, каркасов, направляющих и других деталей в различных отраслях промышленности.

Алюминиевая проволока 1201

Тонкий длинномерный полуфабрикат круглого сечения, получаемый методом волочения в соответствии с ГОСТ 14838-78:

• Диаметр: от 0,5 до 12,0 мм;
• Поставка: в бухтах или на катушках;
• Состояние: М, Т.

Проволока применяется для изготовления электротехнических изделий, кабелей, а также в качестве присадочного материала при сварке.

Алюминиевая фольга 1201

Тонколистовой материал толщиной менее 0,5 мм, поставляемый в рулонах в соответствии с ГОСТ 618-73:

• Толщина: от 0,006 до 0,5 мм;
• Ширина: от 100 до 1500 мм;
• Состояние: М, Т.

Фольга используется в электротехнической промышленности, для изготовления элементов солнечных батарей, в радиотехнике, приборостроении.

Преимущества и ограничения алюминия 1201

Преимущества:

• Высокая прочность - один из наиболее прочных алюминиевых сплавов, сохраняющий свойства в широком диапазоне температур;
• Отличная свариваемость - возможность создания крупногабаритных сварных конструкций с высокой прочностью сварных соединений;
• Криогенная стойкость - сохранение и даже повышение прочностных характеристик при сверхнизких температурах до -253°C;
• Хорошая обрабатываемость - возможность изготовления сложных деталей методами механической обработки;
• Коррозионная стойкость - устойчивость к атмосферным воздействиям и определенным агрессивным средам;
• Отсутствие естественного старения - стабильность свойств во времени после закалки;
• Высокая теплопроводность - эффективный отвод тепла в конструкциях, работающих при переменных температурах;
• Немагнитность - возможность применения в оборудовании, где требуется отсутствие магнитных свойств.

Ограничения:

• Относительно высокая стоимость - из-за сложного легирования и технологии производства;
• Ограниченная коррозионная стойкость в некоторых средах - особенно в морской воде и щелочных растворах;
• Пониженная пластичность в состоянии Т1 - требует учета при проектировании;
• Склонность к межкристаллитной коррозии - при неправильной термообработке;
• Высокие требования к технологии сварки - необходимость строгого соблюдения режимов для предотвращения образования горячих трещин;
• Ограниченная жаропрочность - потеря прочностных свойств при температурах выше 150-180°C;
• Чувствительность к концентраторам напряжений - требует внимания при проектировании ответственных конструкций.

Сравнение алюминия 1201 с другими высокопрочными сплавами

Таблица 3. Сравнительные характеристики высокопрочных алюминиевых сплавов

Характеристика	1201	Д16 (2024)	В95 (7075)	1420 (Al-Li)
Основная система легирования	Al-Cu-Mn	Al-Cu-Mg	Al-Zn-Mg-Cu	Al-Li-Mg
Предел прочности σв, МПа	400-430	420-450	540-560	450-470
Плотность, г/см³	2,85	2,78	2,82	2,47
Свариваемость	Отличная	Удовлетворительная	Плохая	Хорошая
Коррозионная стойкость	Хорошая	Средняя	Низкая	Средняя
Работа при криогенных температурах	Отличная	Хорошая	Удовлетворительная	Хорошая
Основные области применения	Криогенная техника, аэрокосмическая промышленность, сварные конструкции	Авиастроение, транспорт, машиностроение	Высоконагруженные авиационные конструкции	Авиакосмическая техника, конструкции со сниженным весом
Естественное старение	Не подвергается	Подвергается	Подвергается	Слабо подвергается
Относительная стоимость	1,3	1,0	1,5	2,0

Как видно из сравнительной таблицы, сплав 1201 выгодно отличается от других высокопрочных алюминиевых сплавов отличной свариваемостью и работоспособностью при криогенных температурах, что делает его незаменимым в специальных отраслях промышленности, где эти свойства критически важны.

Вопросы и ответы об алюминии 1201

Почему сплав 1201 не подвергается естественному старению?

Отсутствие естественного старения у сплава 1201 обусловлено особенностями его легирования и взаимодействия компонентов. В отличие от сплавов типа Д16, где магний играет ключевую роль в процессах старения при комнатной температуре, в сплаве 1201 низкое содержание магния (≤0,02%) и специально подобранное соотношение меди, марганца, циркония и ванадия обеспечивают стабильность пересыщенного твердого раствора после закалки. Это технологическое преимущество позволяет проводить формообразующие операции в закаленном состоянии без риска преждевременного старения и изменения свойств материала.

Какие особенности обработки резанием сплава 1201 следует учитывать?

При обработке резанием сплава 1201 необходимо учитывать его склонность к налипанию на режущий инструмент из-за высокого содержания меди. Для предотвращения этого явления рекомендуется использовать инструмент с полированными передними поверхностями, положительными передними углами и обильное охлаждение смазочно-охлаждающими жидкостями на основе минеральных масел. Оптимальные режимы резания включают высокие скорости (300-600 м/мин) и умеренные подачи. При обработке в закаленном и состаренном состоянии (Т1) необходимо учитывать повышенную твердость материала и использовать более прочный инструмент, предпочтительно из твердых сплавов.

Как обеспечивается коррозионная стойкость изделий из сплава 1201?

Несмотря на содержание меди, которая обычно снижает коррозионную стойкость алюминиевых сплавов, изделия из сплава 1201 обладают достаточной стойкостью к атмосферной коррозии благодаря формированию защитной оксидной пленки. Для повышения коррозионной стойкости в агрессивных средах применяются дополнительные методы защиты: анодирование, хроматирование, окрашивание или нанесение защитных покрытий. Особое внимание следует уделять предотвращению контактной коррозии при соединении с другими металлами, особенно медью и ее сплавами, применяя изолирующие прокладки или защитные покрытия в местах контакта.

Каковы перспективы применения сплава 1201 в современных условиях?

Несмотря на появление новых алюминиево-литиевых и композиционных материалов, сплав 1201 сохраняет свою актуальность в современных высокотехнологичных отраслях. Развитие криогенной техники, в том числе в связи с расширением использования сжиженного природного газа, водородной энергетики и сверхпроводящих технологий, обеспечивает стабильный спрос на материалы, способные работать при сверхнизких температурах. Уникальное сочетание свариваемости, прочности и криогенной стойкости делает сплав 1201 незаменимым в этих применениях. Кроме того, развитие аддитивных технологий открывает новые возможности для использования порошковых модификаций сплава 1201 в 3D-печати сложных деталей для аэрокосмической и криогенной техники.

Заключение

Алюминий марки 1201 представляет собой высокотехнологичный деформируемый сплав системы Al-Cu-Mn с добавками циркония и ванадия, который отличается уникальным сочетанием прочности, свариваемости и работоспособности в экстремальных условиях. Благодаря способности сохранять и даже повышать прочностные характеристики при криогенных температурах до -253°C, а также отсутствию естественного старения, этот материал стал незаменимым в производстве ответственных сварных конструкций для аэрокосмической и криогенной техники.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из алюминия 1201 в различных состояниях поставки, соответствующих требованиям ГОСТ и отраслевых стандартов. Наши специалисты обеспечат квалифицированную консультацию по выбору оптимальных марок материалов и их применению в конкретных условиях эксплуатации.

---

В данной статье использованы материалы ГОСТ 4784-97 и другой нормативно-технической документации, а также практический опыт специалистов компании "ОборонСпецСплав" в области производства и применения высокопрочных алюминиевых сплавов для специальных отраслей промышленности.
