Расшифровка маркировки сплава
Обозначение БрАМц9-2 имеет следующую расшифровку:
- Бр — бронза (сплав на основе меди)
- А9 — алюминий с содержанием около 9% (фактически 8,0-10,0%)
- Мц2 — марганец с содержанием около 2% (фактически 1,5-2,5%)

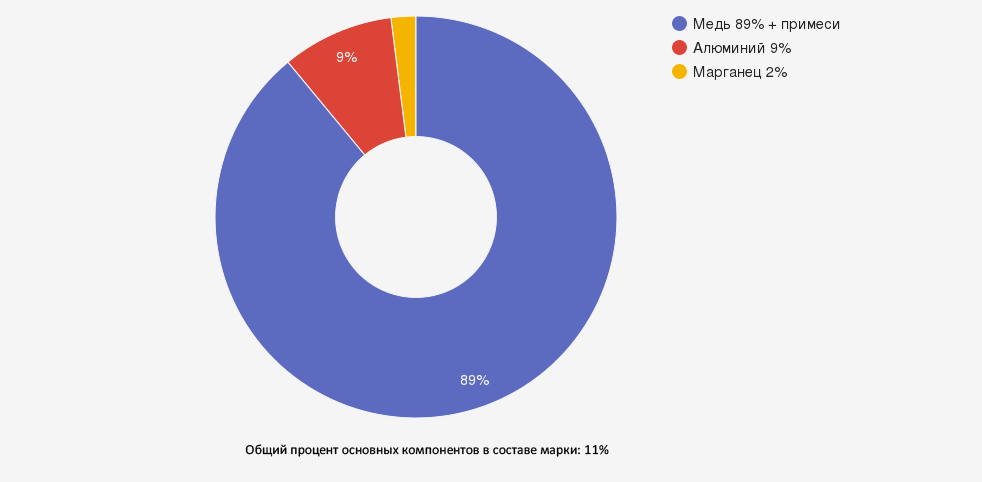

Химический состав бронзы БрАМц9-2
Согласно ГОСТ 18175-78, химический состав бронзы БрАМц9-2 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | Основа (87,5-90,5%) | Формирует основу сплава, обеспечивает высокую теплопроводность и пластичность |
| Алюминий (Al) | 8,0-10,0 | Повышает прочность, коррозионную стойкость, жаропрочность и сопротивление износу |
| Марганец (Mn) | 1,5-2,5 | Повышает предел упругости, прочность, твердость, пластичность, уменьшает литейную усадку |
Допускается наличие следующих примесей:
| Примесь | Максимальное содержание, % | Влияние на свойства |
|---|---|---|
| Железо (Fe) | ≤ 0,5 | В малых количествах способствует измельчению зерна |
| Никель (Ni) | ≤ 0,5 | Повышает коррозионную стойкость и жаропрочность |
| Цинк (Zn) | ≤ 0,5 | Улучшает литейные свойства |
| Кремний (Si) | ≤ 0,1 | Повышает твердость и литейные свойства |
| Олово (Sn) | ≤ 0,1 | Улучшает антикоррозионные свойства |
| Свинец (Pb) | ≤ 0,03 | Улучшает обрабатываемость резанием |
| Фосфор (P) | ≤ 0,01 | Служит раскислителем при плавке |
| Мышьяк (As) | По согласованию | При малых концентрациях может повышать коррозионную стойкость |
| Сурьма (Sb) | По согласованию | При малых концентрациях может повышать механические свойства |
Физические свойства бронзы БрАМц9-2
Бронза БрАМц9-2 обладает следующими физическими характеристиками:
- Плотность: 7,5-7,7 г/см³
- Температура плавления: 1030-1060°C
- Температура литья: 1100-1150°C
- Температура горячей обработки: 750-850°C
- Удельная теплоемкость: 0,42-0,44 кДж/(кг·°C)
- Коэффициент теплопроводности: 48-52 Вт/(м·°C)
- Удельное электрическое сопротивление: 0,13-0,15 мкОм·м
- Коэффициент линейного расширения: 16-17×10⁻⁶ K⁻¹
- Модуль упругости: 110-120 ГПа
Механические свойства бронзы БрАМц9-2
Механические характеристики бронзы БрАМц9-2 зависят от состояния поставки и вида полуфабриката:
В горячедеформированном состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 600-650 МПа |
| Предел текучести (σт) | 300-350 МПа |
| Относительное удлинение (δ) | 15-20% |
| Твердость по Бринеллю | 150-180 НВ |
В отожженном состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 450-500 МПа |
| Предел текучести (σт) | 200-250 МПа |
| Относительное удлинение (δ) | 18-25% |
| Твердость по Бринеллю | 120-140 НВ |
В литом состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 480-530 МПа |
| Предел текучести (σт) | 240-280 МПа |
| Относительное удлинение (δ) | 8-12% |
| Твердость по Бринеллю | 140-160 НВ |
Технологические свойства и особенности обработки
Деформируемость
Бронза БрАМц9-2 обладает хорошими деформационными свойствами:
- Горячая деформация: сплав отлично обрабатывается давлением при температурах 750-850°C. В этом диапазоне материал проявляет высокую пластичность, что позволяет выполнять операции ковки, прессования, прокатки и штамповки.
- Холодная деформация: благодаря наличию марганца, сплав имеет улучшенную способность к холодной обработке давлением по сравнению с другими алюминиевыми бронзами, хотя и требует периодических отжигов при значительных степенях деформации.
Обрабатываемость резанием
Бронза БрАМц9-2 имеет хорошую обрабатываемость резанием с коэффициентом обрабатываемости 0,6-0,7 (по сравнению с латунью ЛС63-3, принятой за 1,0). При механической обработке рекомендуется использовать твердосплавный инструмент с положительными передними углами и умеренными режимами резания.
Свариваемость
Сплав БрАМц9-2 обладает удовлетворительной свариваемостью. Наиболее эффективные способы сварки:
- Аргонодуговая сварка неплавящимся электродом (TIG) с предварительным подогревом до 200-250°C
- Газовая сварка с использованием флюсов
- Контактная сварка
После сварки рекомендуется проводить отжиг для снятия внутренних напряжений при температуре 550-600°C.
Термическая обработка
Для улучшения механических свойств бронзы БрАМц9-2 применяют следующие виды термической обработки:
- Отжиг: нагрев до 650-700°C с выдержкой 1-2 часа и последующим охлаждением на воздухе. Применяется для снятия наклепа и внутренних напряжений.
- Закалка: нагрев до 900-950°C с быстрым охлаждением в воде. Повышает прочность и твердость.
- Старение: нагрев закаленного материала до 350-400°C с выдержкой 2-3 часа и охлаждением на воздухе. Стабилизирует структуру и оптимизирует механические свойства.
Коррозионная стойкость и специальные свойства
Коррозионная стойкость
Бронза БрАМц9-2 обладает превосходной коррозионной стойкостью в различных средах благодаря высокому содержанию алюминия (8-10%):
- Морская вода: очень высокая стойкость, что делает сплав идеальным для судостроения
- Пресная вода: отличная стойкость
- Пар: высокая стойкость
- Жидкое топливо: хорошая стойкость
- Атмосферная коррозия: практически не подвержена
Сопротивление знакопеременным нагрузкам
Одним из ключевых преимуществ бронзы БрАМц9-2 является высокое сопротивление знакопеременным нагрузкам, что делает ее идеальным материалом для деталей, работающих в условиях вибрации и циклических нагрузок. Предел выносливости составляет 180-220 МПа на базе 10⁷ циклов.
Хладостойкость
Бронза БрАМц9-2 сохраняет свои механические свойства при низких температурах вплоть до -60°C, что позволяет использовать ее в холодном климате и криогенных установках. При понижении температуры прочность сплава возрастает, а пластичность снижается незначительно.
Сравнение с аналогами
Бронза БрАМц9-2 является аналогом бронзы БрАЖ9-4, но отличается от нее тем, что вместо железа содержит марганец. Это придает материалу ряд преимуществ:
| Характеристика | БрАМц9-2 | БрАЖ9-4 | БрАЖМц10-3-1.5 |
|---|---|---|---|
| Основные легирующие элементы | Al (8-10%), Mn (1,5-2,5%) | Al (8-10%), Fe (2-4%) | Al (9-11%), Fe (2-4%), Mn (1-2%) |
| Предел прочности, МПа | 600-650 | 650-700 | 650-750 |
| Относительное удлинение, % | 15-20 | 12-18 | 10-15 |
| Коррозионная стойкость в морской воде | Очень высокая | Высокая | Очень высокая |
| Обрабатываемость давлением | Отличная | Хорошая | Хорошая |
| Сопротивление знакопеременным нагрузкам | Очень высокое | Высокое | Высокое |
| Основные области применения | Судостроение, детали для работы в морской воде | Детали трения, подшипники, шестерни | Детали ответственного назначения для агрессивных сред |
Формы поставки бронзы БрАМц9-2
Компания «ОборонСпецСплав» предлагает бронзу БрАМц9-2 в различных формах поставки, соответствующих требованиям ГОСТ 18175-78:
Бронзовый лист БрАМц9-2
Вид сортового проката с прямоугольной формой профиля и толщиной от 0,5 до 210 мм. Используется для изготовления труб, деталей судовых механизмов и трубных досок конденсаторов.
Круг из бронзы БрАМц9-2
Цельнометаллическая заготовка для изготовления деталей труб, насосов, механизмов, винтов, валов, втулок и других изделий, требующих высокой коррозионной стойкости.
Пруток бронзовый БрАМц9-2
Обладает антикоррозийной и химической стойкостью, благодаря чему используется для производства деталей и изделий, работающих в воде, паре и топливе.
Квадрат БрАМц9-2
Применяется для изготовления мебельной фурнитуры, элементов крепежа, деталей двигателей внутреннего сгорания и других изделий, требующих минимальной последующей обработки.
Шина из бронзы БрАМц9-2
Цельнометаллическое изделие, имеющее прямоугольную форму и сечение. Используется для производства деталей сложной формы.
Бронзовая труба БрАМц9-2
Применяется как для транспортировки веществ, так и для создания строительных конструкций и производства сепараторов. Обладает высокой коррозионной стойкостью и механической прочностью.
Шестигранник из бронзы БрАМц9-2
Применяется в аэрокосмической промышленности, машиностроении, изготовлении таких деталей, как муфты, подшипники и др.
Бронзовая плита БрАМц9-2
Представляет собой изделие прямоугольной формы и сечения, толщиной от 10 до 500 мм. Используется для изготовления крупногабаритных деталей.
Полоса бронзовая БрАМц9-2
Обладает высоким сопротивлением нагрузки, хладостойкостью и антифрикционными свойствами. Используется в изготовлении сложнопрофильных изделий.
Проволока из бронзы БрАМц9-2
Обладает высокой твердостью и электропроводностью. Сечение может иметь круглую или квадратную форму. Применяется для изготовления пружин, контактов и других деталей.
Лента БрАМц9-2
Представляет собой узкую цельнометаллическую заготовку малой толщины. Используется для штамповки деталей, а также изготовления труб.
Бронзовая чушка БрАМц9-2
Отличается высокой коррозионной стойкостью, за счет чего изделия из данного материала могут использоваться в неблагоприятных условиях работы. Служит сырьем для производства других полуфабрикатов.
Области применения бронзы БрАМц9-2
Благодаря своим превосходным механическим свойствам, коррозионной стойкости и сопротивлению знакопеременным нагрузкам, бронза БрАМц9-2 нашла широкое применение во многих отраслях промышленности:
- Судостроение:
- Гребные винты
- Валы
- Трубные доски конденсаторов
- Детали насосов
- Фитинги и арматура
- Крепежные элементы для морских конструкций
- Машиностроение:
- Шестерни
- Гайки
- Износостойкие детали
- Детали гидравлических установок
- Подшипники скольжения
- Поковки для ответственных деталей
- Химическая промышленность:
- Детали, работающие в агрессивных средах
- Элементы насосов и арматуры
- Теплообменники
- Энергетика:
- Детали, работающие в паре
- Компоненты конденсаторов
- Элементы турбин
- Нефтегазовая промышленность:
- Детали, работающие в жидком топливе
- Компоненты насосов и клапанов
- Фитинги для агрессивных сред
Преимущества и недостатки бронзы БрАМц9-2
Преимущества:
- Высокая коррозионная стойкость, особенно в морской воде
- Отличное сопротивление знакопеременным нагрузкам
- Хорошая хладостойкость
- Высокая деформируемость при горячей обработке
- Улучшенная способность к холодной обработке по сравнению с другими алюминиевыми бронзами
- Хорошая обрабатываемость резанием
- Повышенная прочность и твердость
- Возможность термического упрочнения
Недостатки:
- Более высокая стоимость по сравнению с латунями
- Ограниченная свариваемость без специальных технологий
- Склонность к ликвации при литье
- Необходимость соблюдения температурных режимов при горячей обработке
- Требует периодических отжигов при значительной холодной деформации
Особенности транспортировки и хранения
Полуфабрикаты из бронзы БрАМц9-2 транспортируются всеми видами транспорта с соблюдением общих правил перевозки грузов. Изделия должны быть защищены от механических повреждений и загрязнений.
Хранение допускается как в открытых, так и в закрытых помещениях при условии обеспечения сохранности качества продукции. Для длительного хранения рекомендуется использовать закрытые помещения с низкой влажностью для предотвращения поверхностного окисления.
Система контроля качества и приемка продукции
Полуфабрикаты из бронзы БрАМц9-2 принимаются партиями, сопровождающимися документом о качестве, содержащим следующую информацию:
- Марка сплава
- Номер плавки
- Товарный знак предприятия-изготовителя
- Результаты химического анализа
- Механические свойства (при необходимости)
- Масса партии
- Дата изготовления
Компания «ОборонСпецСплав» гарантирует полное соответствие поставляемой продукции требованиям ГОСТ 18175-78 и проводит тщательный контроль качества на всех этапах производства.
Часто задаваемые вопросы о бронзе БрАМц9-2
В чем преимущество бронзы БрАМц9-2 перед другими бронзами для морского применения?
Главное преимущество бронзы БрАМц9-2 перед другими бронзами для морского применения заключается в уникальном сочетании высокой коррозионной стойкости и отличных механических свойств. Благодаря оптимальному содержанию алюминия (8-10%) на поверхности сплава формируется плотная защитная оксидная пленка, эффективно предотвращающая дальнейшую коррозию даже в агрессивной морской среде. Добавление марганца (1,5-2,5%) вместо традиционного железа повышает сопротивление знакопеременным нагрузкам, улучшает деформируемость и увеличивает пластичность. Это особенно важно для деталей судовых механизмов, работающих в условиях вибрации и циклических нагрузок. По сравнению с традиционными оловянными бронзами, БрАМц9-2 имеет более высокую прочность и жаростойкость, а по сравнению с марками типа БрАЖ9-4 – лучшую пластичность и обрабатываемость. Все эти факторы делают БрАМц9-2 оптимальным выбором для ответственных деталей судостроения, таких как гребные винты, валы и трубные доски конденсаторов.
Как влияет легирование марганцем на свойства алюминиевой бронзы?
Легирование алюминиевой бронзы марганцем оказывает комплексное положительное воздействие на ее свойства. Прежде всего, марганец значительно повышает предел упругости и сопротивление усталостному разрушению, что критически важно для деталей, работающих при переменных нагрузках. Он существенно улучшает технологичность сплава, снижая литейную усадку и улучшая способность к холодной обработке давлением. Марганец способствует измельчению зерна в структуре сплава, что повышает механические свойства и однородность материала. Кроме того, этот элемент увеличивает пластичность бронзы, снижает склонность к образованию горячих трещин при литье и сварке, а также улучшает коррозионную стойкость, особенно в морской воде. В отличие от железа, которое также добавляется в алюминиевые бронзы, марганец обеспечивает более стабильные свойства при различных технологических режимах обработки и эксплуатации, что делает сплав БрАМц9-2 более надежным и универсальным материалом.
Какие особенности термической обработки бронзы БрАМц9-2 следует учитывать?
При термической обработке бронзы БрАМц9-2 необходимо учитывать ряд важных особенностей для достижения оптимальных свойств. Во-первых, температурные режимы должны строго контролироваться: при нагреве выше 950°C возможно образование крупнозернистой структуры и частичное оплавление по границам зерен, что приводит к охрупчиванию материала. Во-вторых, скорость охлаждения после закалки сильно влияет на конечные свойства: слишком медленное охлаждение не обеспечивает нужного эффекта упрочнения, а слишком быстрое может вызвать деформацию деталей сложной формы. При проведении старения важно выдерживать точные температурно-временные параметры: оптимальный режим составляет 350-400°C в течение 2-3 часов. Для деталей, работающих при знакопеременных нагрузках, рекомендуется дополнительная стабилизирующая обработка при 250-300°C в течение 4-5 часов после старения. Также следует учитывать, что из-за наличия марганца в составе сплава возможно образование оксидов на поверхности при термообработке, поэтому рекомендуется применение защитных атмосфер или соответствующих флюсов.
Возможна ли замена бронзы БрАЖ9-4 на БрАМц9-2 в существующих конструкциях?
Замена бронзы БрАЖ9-4 на БрАМц9-2 в существующих конструкциях в большинстве случаев возможна и часто даже предпочтительна. Оба сплава имеют близкий химический состав (9-10% алюминия) и схожие физические свойства, включая плотность, температурный коэффициент линейного расширения и теплопроводность. БрАМц9-2 демонстрирует сопоставимую или даже немного более высокую коррозионную стойкость в морской воде. Ключевое различие заключается в том, что БрАМц9-2 содержит марганец вместо железа, что обеспечивает лучшую обрабатываемость и более высокое сопротивление знакопеременным нагрузкам. При замене необходимо учитывать, что предел прочности БрАМц9-2 может быть немного ниже, чем у БрАЖ9-4 (600-650 МПа против 650-700 МПа), однако пластичность и вязкость выше. Для деталей, работающих в условиях высоких динамических нагрузок и коррозионных сред, такая замена обычно повышает надежность и долговечность конструкции. Важно провести дополнительные расчеты прочности для особо ответственных деталей и, при необходимости, внести незначительные конструктивные изменения.
Какими свойствами обладает бронза БрАМц9-2 при криогенных температурах?
При криогенных температурах бронза БрАМц9-2 сохраняет высокие эксплуатационные характеристики, что делает ее подходящим материалом для низкотемпературных применений. При охлаждении до -60°C механические свойства сплава изменяются следующим образом: предел прочности увеличивается на 10-15%, предел текучести возрастает на 15-20%, пластичность снижается незначительно (относительное удлинение уменьшается на 2-3% в абсолютных значениях). Важным преимуществом является то, что бронза БрАМц9-2 не проявляет хрупкого перехода даже при температурах до -100°C, сохраняя достаточную вязкость. Коэффициент теплового расширения при низких температурах снижается, что обеспечивает стабильность размеров деталей. Сплав сохраняет высокую коррозионную стойкость и в криогенных условиях. Это позволяет использовать БрАМц9-2 для изготовления деталей криогенного оборудования, арматуры, насосов и трубопроводов, работающих со сжиженными газами и в условиях низких температур.
Заключение
Бронза БрАМц9-2 представляет собой высокотехнологичный судостроительный сплав, сочетающий превосходную коррозионную стойкость в морской воде с отличными механическими характеристиками и обрабатываемостью. Благодаря оптимальному содержанию алюминия и марганца, этот материал обеспечивает исключительное сопротивление знакопеременным нагрузкам и высокую надежность в агрессивных средах.
Широкий спектр форм поставки и универсальность применения делают БрАМц9-2 незаменимым материалом для изготовления ответственных деталей в судостроении, машиностроении, химической промышленности и энергетике. От гребных винтов и валов до трубных досок конденсаторов и компонентов гидравлических систем – везде, где требуется надежная работа в сложных условиях, эта бронза доказывает свои превосходные эксплуатационные качества.
Компания «ОборонСпецСплав» поставляет полный ассортимент продукции из бронзы БрАМц9-2, соответствующей требованиям ГОСТ 18175-78, с гарантированным качеством и всесторонней технической поддержкой.
Материалы данной статьи основаны на требованиях ГОСТ 18175-78 и многолетнем опыте специалистов компании «ОборонСпецСплав» в области производства и применения судостроительных бронз. Информация регулярно обновляется с учетом современных достижений в металлургии и обработке цветных металлов.
