Бронза БрО5Ц5С5: комплексное исследование свойств и применения

Литейная оловянная бронза марки БрО5Ц5С5 представляет собой многокомпонентный сплав с оптимизированным составом, обеспечивающим сбалансированный комплекс механических, антифрикционных и технологических характеристик. Этот материал зарекомендовал себя как универсальный и надежный сплав для производства ответственных деталей, работающих в условиях трения, воздействия агрессивных сред и значительных нагрузок. Сочетание прочности, износостойкости и коррозионной стойкости делает БрО5Ц5С5 одним из наиболее востребованных материалов в различных отраслях промышленности.

Расшифровка маркировки БрО5Ц5С5

Маркировка бронзы БрО5Ц5С5 содержит информацию о типе сплава и его основных легирующих элементах:

• Бр — сокращенное обозначение бронзы, медного сплава с легирующими элементами
• О5 — содержание олова составляет 5%
• Ц5 — содержание цинка составляет 5%
• С5 — содержание свинца составляет 5%

Медь, являющаяся основой сплава, в маркировке не указывается. Её содержание определяется как остаток после учета всех легирующих элементов и допустимых примесей и составляет обычно около 84-85%.

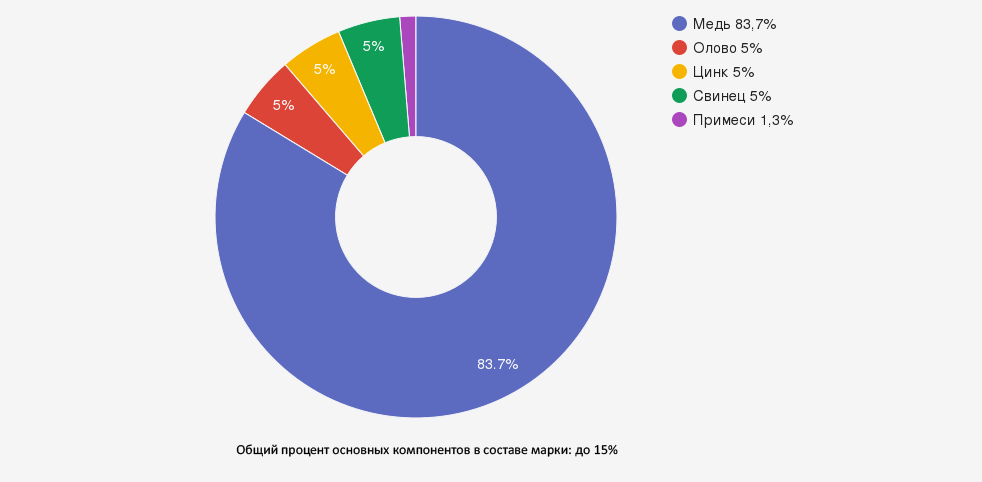

Химический состав бронзы БрО5Ц5С5

Химический состав бронзы БрО5Ц5С5 регламентируется ГОСТ 613-79 и включает следующие компоненты:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	основа (около 84-85%)	Определяет базовые свойства: пластичность, электропроводность, теплопроводность
Олово (Sn)	4,5-5,5	Повышает прочность, твердость, коррозионную стойкость, особенно в морской воде
Цинк (Zn)	4,5-5,5	Улучшает литейные свойства, повышает прочность, снижает стоимость сплава
Свинец (Pb)	4,5-5,5	Улучшает антифрикционные свойства, обрабатываемость резанием, герметичность отливок

Помимо основных компонентов, в составе бронзы БрО5Ц5С5 допускается наличие следующих примесей, общее содержание которых не должно превышать 1,3%:

• Алюминий (Al) — до 0,05%
• Железо (Fe) — до 0,4%
• Кремний (Si) — до 0,05%
• Фосфор (P) — до 0,1%
• Сурьма (Sb) — до 0,5%

Сбалансированное содержание легирующих элементов обеспечивает оптимальное сочетание механических и технологических свойств, делая БрО5Ц5С5 универсальным материалом для широкого спектра применений.

Физические и механические свойства

Бронза БрО5Ц5С5 обладает комплексом важных физических и механических характеристик, определяющих её практическую ценность:

Характеристика	Значение
Плотность	8,8-8,9 г/см³
Температура плавления	около 1000-1030°C
Температурный интервал кристаллизации	широкий (около 150-200°C)
Твердость по Бринеллю (HB)	70-80 МПа
Предел прочности при растяжении (σв)	180-220 МПа
Относительное удлинение (δ)	5-8%
Коэффициент теплопроводности	55-60 Вт/(м·К)
Удельное электрическое сопротивление	0,12-0,14 мкОм·м

Благодаря равномерному содержанию трех основных легирующих элементов (по 5% каждого), бронза БрО5Ц5С5 демонстрирует хорошо сбалансированные механические свойства: умеренную прочность и твердость в сочетании с достаточной пластичностью и высокими антифрикционными характеристиками.

Технологические свойства и особенности обработки

Бронза БрО5Ц5С5 характеризуется следующими технологическими свойствами:

• Литейные свойства:
  • Умеренная жидкотекучесть из-за широкого интервала кристаллизации
  • Литейная усадка около 1,5%
  • Склонность к образованию пористости при кристаллизации, требующая контроля температуры заливки и охлаждения
  • Хорошая заполняемость форм при правильно подобранном режиме литья
• Обрабатываемость:
  • Хорошая обрабатываемость резанием благодаря наличию свинца
  • Возможность получения высокой чистоты поверхности при механической обработке
  • Удовлетворительная шлифуемость и полируемость
• Свариваемость и пайка:
  • Удовлетворительная свариваемость при использовании специальных технологий
  • Хорошая способность к пайке различными припоями
• Коррозионная стойкость:
  • Высокая стойкость к атмосферной коррозии
  • Повышенная коррозионная стойкость в морской воде
  • Хорошая стойкость во влажных и сухих парах

При обработке бронзы БрО5Ц5С5 следует учитывать следующие особенности:

• При плавке рекомендуется использование защитных флюсов для предотвращения окисления компонентов сплава
• Для получения качественных отливок важно контролировать температуру заливки (оптимально 1100-1150°C) и обеспечить направленное затвердевание
• Рекомендуется применение прибылей достаточного объема для компенсации усадки
• При механической обработке следует использовать умеренные скорости резания с эффективным охлаждением
• Для сварки предпочтительно применение аргонодуговых методов с предварительным подогревом

Термическая обработка и особенности сварки

Термическая обработка бронзы БрО5Ц5С5 может включать следующие операции:

• Отжиг — проводится при температуре 550-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
• Гомогенизация — может применяться для выравнивания структуры и состава при температуре 700-750°C
• Закалка — обычно не применяется для данной марки бронзы, так как не даёт существенного упрочняющего эффекта
• Старение — может использоваться для стабилизации размеров при температуре 250-300°C

Сварка изделий из бронзы БрО5Ц5С5 имеет следующие особенности:

• Рекомендуется предварительный подогрев деталей до 150-200°C для снижения риска образования трещин
• Оптимальным методом является аргонодуговая сварка с использованием присадочного материала аналогичного состава
• При сварке следует учитывать склонность олова и цинка к выгоранию, что может потребовать корректировки состава присадочного материала
• После сварки рекомендуется проведение отжига для снятия остаточных напряжений
• Пайка может осуществляться с использованием серебросодержащих или медно-фосфористых припоев с применением соответствующих флюсов

Формы поставки и стандартизация

Согласно ГОСТ 613-79, бронза БрО5Ц5С5 поставляется в следующих формах:

• Чушки — основная форма поставки для последующей переплавки и литья
• Слитки — по согласованию с заказчиком, для дальнейшей механической обработки
• Листы — для производства различных изделий методом штамповки или механической обработки
• Круги — прутки круглого сечения различных диаметров
• Трубы — для систем трубопроводов и производства втулок
• Прутки — для изготовления различных деталей методом механической обработки
• Пудра — для создания защитных и декоративных покрытий

Каждая партия поставляемого материала должна сопровождаться документом о качестве, содержащим:

• Товарный знак или наименование предприятия-изготовителя
• Номер партии
• Марку бронзы (БрО5Ц5С5)
• Результаты химического анализа
• Обозначение стандарта (ГОСТ 613-79)

Партия должна состоять из слитков одной плавки и одной марки. Смешивание материалов разных партий при транспортировке и хранении не допускается.

Области применения бронзы БрО5Ц5С5

Благодаря сбалансированному комплексу свойств, бронза БрО5Ц5С5 широко применяется в различных отраслях промышленности:

• Машиностроение:
  • Арматура для различных механизмов
  • Детали скольжения в узлах трения
  • Вкладыши подшипников для средних нагрузок
  • Шестерни и зубчатые колеса
  • Втулки для различных механизмов
• Судостроение:
  • Детали судовых механизмов, контактирующие с морской водой
  • Гребные винты малых размеров
  • Элементы судовой арматуры
  • Подшипники скольжения для судовых механизмов
• Трубопроводные системы:
  • Трубы для транспортировки различных веществ
  • Фитинги и соединительные элементы
  • Запорная арматура
• Автомобильная промышленность:
  • Подшипники скольжения для автомобильных двигателей
  • Детали кузова с повышенной коррозионной стойкостью
  • Компоненты тормозных систем
• Химическая промышленность:
  • Элементы оборудования для работы в агрессивных средах
  • Детали насосов и арматуры
• Электротехническая промышленность:
  • Конструктивные элементы электрооборудования
  • Компоненты коммутационных устройств
• Строительство:
  • Декоративные элементы
  • Крепежные изделия с повышенной коррозионной стойкостью

Особенно эффективно применение бронзы БрО5Ц5С5 в условиях, требующих сочетания умеренных механических нагрузок, антифрикционных свойств и коррозионной стойкости, включая работу в морской воде и влажных средах.

Преимущества и недостатки БрО5Ц5С5

Преимущества:

• Сбалансированный комплекс механических, антифрикционных и технологических свойств
• Высокая коррозионная стойкость в различных средах, включая морскую воду
• Хорошие антифрикционные свойства, обеспечивающие надежную работу в узлах трения
• Удовлетворительная обрабатываемость резанием
• Возможность создания плотных отливок с минимальным количеством дефектов при правильной технологии литья
• Хорошая стойкость к износу и задирам
• Способность работать в условиях ограниченной смазки
• Универсальность применения в различных отраслях промышленности

Недостатки:

• Умеренная жидкотекучесть, требующая контроля температуры при литье
• Склонность к образованию пористости при неправильном ведении плавки и литья
• Ограниченная пластичность по сравнению с однофазными бронзами
• Содержание свинца создает определенные экологические ограничения
• Ограниченная прочность при повышенных температурах
• Требовательность к технологическим режимам при производстве и обработке

Сравнение с аналогами и рекомендации по выбору

При выборе оптимального бронзового сплава важно сравнить БрО5Ц5С5 с аналогичными материалами:

Марка бронзы	Основные отличия от БрО5Ц5С5	Рекомендации по применению
БрО4Ц7С5	Меньше олова (4%), больше цинка (7%)	Лучшие литейные свойства, но несколько хуже коррозионная стойкость
БрО4Ц4С17	Меньше олова (4%) и цинка (4%), больше свинца (17%)	Лучшие антифрикционные свойства, но хуже механические характеристики
БрО5С25	Отсутствие цинка, больше свинца (25%)	Превосходные антифрикционные свойства, но ниже прочность
БрАЖ9-4	Алюминиевая бронза с железом	Выше прочность и износостойкость, но хуже обрабатываемость

Рекомендации по выбору бронзы БрО5Ц5С5:

• БрО5Ц5С5 является оптимальным выбором, когда требуется хорошо сбалансированное сочетание механических, антифрикционных и технологических свойств
• Для условий повышенных нагрузок и скоростей трения рекомендуется рассмотреть алюминиевые бронзы
• При необходимости улучшенных антифрикционных свойств следует выбрать марки с более высоким содержанием свинца
• Для работы в особо агрессивных средах предпочтительнее использовать бронзы с повышенным содержанием олова
• При выборе материала для деталей, требующих высокой плотности и герметичности, БрО5Ц5С5 является хорошим выбором при условии соблюдения технологии литья

Правила транспортировки и хранения

Для сохранения качества бронзы БрО5Ц5С5 необходимо соблюдать следующие правила транспортировки и хранения:

• Транспортировка:
  • Осуществляется всеми видами транспорта в соответствии с общими правилами перевозки грузов
  • Чушки должны транспортироваться в сформированных пакетах
  • При транспортировке необходимо обеспечить защиту от механических повреждений и атмосферных осадков
  • Не допускается перемешивание материалов разных партий
• Хранение:
  • Допускается хранение как в закрытых помещениях, так и на открытых площадках с защитой от осадков
  • При хранении необходимо исключить контакт с влагой и агрессивными веществами
  • Рекомендуется хранение на поддонах или стеллажах для предотвращения контакта с грунтом
  • Необходимо обеспечить раздельное хранение материалов разных марок и партий

Соблюдение этих правил гарантирует сохранение всех заявленных свойств бронзы БрО5Ц5С5 и предотвращает возможные проблемы при последующей переработке и использовании.

Часто задаваемые вопросы (FAQ)

Как влияет содержание цинка (5%) на свойства бронзы БрО5Ц5С5?

Цинк в количестве 5% выполняет несколько важных функций в сплаве БрО5Ц5С5: улучшает литейные свойства, повышая жидкотекучесть; способствует равномерному распределению свинца в структуре; повышает прочность и твердость; снижает стоимость сплава, частично замещая более дорогое олово; способствует измельчению зерна и улучшению обрабатываемости. Благодаря цинку бронза БрО5Ц5С5 имеет более сбалансированные характеристики по сравнению с бесцинковыми оловянно-свинцовыми бронзами.

Можно ли использовать бронзу БрО5Ц5С5 для производства деталей, контактирующих с пищевыми продуктами?

Использование бронзы БрО5Ц5С5 для деталей, контактирующих с пищевыми продуктами, не рекомендуется из-за содержания свинца (5%), который может мигрировать в пищу и представляет опасность для здоровья. Для пищевого оборудования следует использовать безсвинцовые бронзы или специальные сплавы, сертифицированные для контакта с продуктами питания, например, бронзы типа БрОФ или нержавеющие стали.

Какова максимальная рабочая температура для деталей из БрО5Ц5С5?

Рекомендуемая максимальная рабочая температура для деталей из бронзы БрО5Ц5С5 составляет около 250-300°C. При более высоких температурах возможно ухудшение механических свойств, снижение антифрикционных характеристик из-за миграции свинца и ускоренное окисление компонентов сплава. Для работы при температурах выше 300°C рекомендуется использовать алюминиевые бронзы или специальные жаропрочные сплавы.

Чем отличается бронза БрО5Ц5С5 от БрО4Ц4С17?

Основное отличие заключается в соотношении легирующих элементов: БрО5Ц5С5 содержит больше олова (5% против 4%) и цинка (5% против 4%), но значительно меньше свинца (5% против 17%). Это делает БрО5Ц5С5 более прочной и коррозионностойкой, но с несколько худшими антифрикционными свойствами по сравнению с БрО4Ц4С17. БрО5Ц5С5 лучше подходит для условий с повышенными механическими нагрузками и воздействием агрессивных сред, в то время как БрО4Ц4С17 превосходит по работе в условиях трения при ограниченной смазке.

Подходит ли бронза БрО5Ц5С5 для художественного литья?

Бронза БрО5Ц5С5 может использоваться для художественного литья, но не является оптимальным выбором для этой цели из-за умеренной жидкотекучести и склонности к образованию пористости. Для художественного литья предпочтительнее использовать специальные скульптурные бронзы, например, оловянные бронзы с более высоким содержанием олова (8-10%) и без свинца или с минимальным его содержанием. Такие сплавы обеспечивают лучшую заполняемость форм, меньшую пористость и более привлекательный внешний вид после патинирования.

Заключение

Бронза марки БрО5Ц5С5 представляет собой высококачественный сплав с оптимально сбалансированным составом, обеспечивающим универсальность применения в различных отраслях промышленности. Содержание 5% олова, 5% цинка и 5% свинца в сочетании с медной основой создает материал с высокой коррозионной стойкостью, хорошими механическими и антифрикционными характеристиками.

Основными областями применения бронзы БрО5Ц5С5 являются производство арматуры, деталей скольжения, вкладышей подшипников, а также изготовление втулок, прутков, труб и других изделий, работающих в условиях трения при воздействии агрессивных сред, включая морскую воду и промышленные пары. Материал также успешно используется в машиностроении, судостроении, автомобильной промышленности и других отраслях, где требуется надежная работа компонентов в сложных условиях эксплуатации.

При соблюдении технологии производства и правильном выборе условий эксплуатации изделия из бронзы БрО5Ц5С5 обеспечивают длительный срок службы, стабильность характеристик и высокую надежность работы даже в неблагоприятных условиях.
