Бронза БрО4Ц7С5: комплексный анализ свойств и применения
Оловянная литейная бронза марки БрО4Ц7С5 является высококачественным многокомпонентным сплавом, широко используемым в различных отраслях промышленности благодаря сбалансированному сочетанию технологических и эксплуатационных характеристик. Данный материал демонстрирует превосходные антифрикционные свойства, высокую коррозионную стойкость и отличную обрабатываемость, что делает его востребованным для производства ответственных деталей, работающих в сложных условиях.
Расшифровка маркировки БрО4Ц7С5
Обозначение марки бронзы БрО4Ц7С5 предоставляет информацию о составе сплава:
- Бр — сокращенное название материала (бронза), базовым элементом которой является медь
- О4 — содержание олова составляет 4%
- Ц7 — содержание цинка составляет 7%
- С5 — содержание свинца составляет 5%
Как и в других марках бронзы, медь является основой сплава и отдельно в маркировке не указывается.

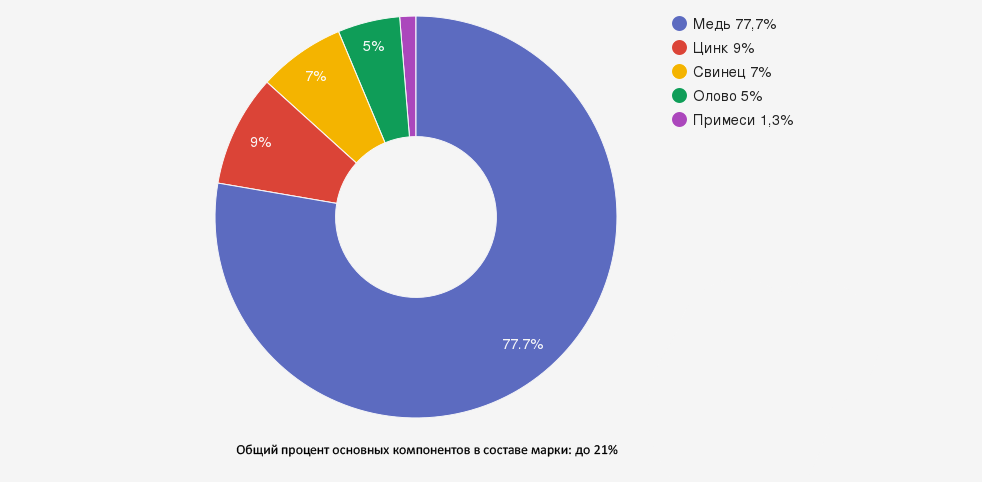

Химический состав бронзы БрО4Ц7С5
Состав бронзы БрО4Ц7С5 регламентируется ГОСТ 613-79 и включает следующие компоненты:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | основа (около 83-85%) | Формирует базовые свойства сплава, обеспечивает теплопроводность и пластичность |
| Олово (O) | 3,5-4,5 | Повышает коррозионную стойкость, улучшает литейные свойства, увеличивает прочность |
| Цинк (Ц) | 6,0-8,0 | Снижает стоимость сплава, повышает жидкотекучесть и механические свойства |
| Свинец (С) | 4,0-6,0 | Улучшает антифрикционные свойства и обрабатываемость резанием |
Допустимое содержание примесей в сплаве БрО4Ц7С5 составляет до 1,3% от общей массы и может включать:
- Алюминий (Al) — до 0,05%
- Железо (Fe) — до 0,4%
- Кремний (Si) — до 0,05%
- Фосфор (P) — до 0,1%
- Сурьма (Sb) — до 0,5%
Оптимальное соотношение легирующих элементов в составе бронзы БрО4Ц7С5 обеспечивает сбалансированный комплекс свойств, делающий этот сплав универсальным для различных промышленных применений.
Физические и механические свойства
Бронза БрО4Ц7С5 обладает комплексом физических и механических характеристик, определяющих её практическую ценность:
| Характеристика | Значение |
|---|---|
| Плотность | 8,6-8,8 г/см³ |
| Температура плавления | около 1160°C |
| Твердость по Бринеллю (HB) | 70-85 МПа |
| Предел прочности при растяжении (σв) | 170-200 МПа |
| Относительное удлинение (δ) | 6-8% |
| Коэффициент линейной усадки | 1,4-1,6% |
| Коэффициент теплопроводности | 72-78 Вт/(м·К) |
Благодаря сбалансированному составу, бронза БрО4Ц7С5 демонстрирует более высокие механические свойства по сравнению с рядом других оловянных бронз при сохранении хороших литейных и антифрикционных характеристик.
Технологические свойства и особенности обработки
Бронза БрО4Ц7С5 характеризуется следующими технологическими свойствами:
- Литейные свойства:
- Высокая жидкотекучесть, обеспечивающая качественное заполнение сложных литейных форм
- Относительно малая литейная усадка (1,4-1,6%), что снижает риск образования усадочных раковин и трещин
- Отличная заполняемость форм при литье
- Обрабатываемость:
- Хорошая обрабатываемость резанием благодаря наличию свинца в составе
- Возможность получения высокой чистоты поверхности при механической обработке
- Свариваемость и пайка:
- Хорошая способность к сварке и пайке различными методами
- Возможность создания прочных соединений без значительного ухудшения свойств в зоне термического влияния
При обработке бронзы БрО4Ц7С5 необходимо учитывать следующие особенности:
- Плавка должна проводиться в печах, предназначенных для медных сплавов, при температуре около 1160°C
- Для снижения окисления рекомендуется применение защитных флюсов
- При механической обработке рекомендуется использование умеренных режимов резания и эффективного охлаждения
- Для сварки предпочтительно использование аргонодуговых методов или пайки специальными припоями
Термическая обработка и особенности сварки
Термическая обработка бронзы БрО4Ц7С5 может включать следующие операции:
- Отжиг — проводится при температуре 550-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
- Закалка — как правило, не применяется для данной марки бронзы в связи с отсутствием существенного упрочняющего эффекта
- Старение — может проводиться при температуре 250-300°C для стабилизации размеров
Сварка изделий из бронзы БрО4Ц7С5 имеет следующие особенности:
- Сварка должна проводиться с предварительным подогревом до 150-200°C
- Рекомендуется использование аргонодуговой сварки с присадочной проволокой того же состава
- После сварки желательно провести отжиг для снятия остаточных напряжений
- Пайка может осуществляться серебряными или медно-цинковыми припоями с использованием соответствующих флюсов
Формы поставки и стандартизация
Согласно ГОСТ 613-79, бронза БрО4Ц7С5 поставляется в следующих формах:
- Чушки — основная форма поставки для последующей переплавки и литья
- Слитки — для последующей механической обработки
- Круги — прокат различных диаметров для механической обработки
- Прутки — для изготовления различных деталей механическим способом
- Отливки — полуфабрикаты для дальнейшей механической обработки
- Втулки — готовые изделия для различных механизмов
Каждая партия поставляемого материала должна сопровождаться документом о качестве, содержащим:
- Товарный знак или наименование предприятия-изготовителя
- Номер плавки
- Марку сплава
- Результаты химического анализа
- Обозначение стандарта (ГОСТ 613-79)
Важно отметить, что партия должна состоять из слитков одной плавки и одной марки, смешивание материалов из разных партий не допускается.
Области применения бронзы БрО4Ц7С5
Благодаря сбалансированному комплексу свойств, бронза БрО4Ц7С5 находит широкое применение в различных отраслях промышленности:
- Машиностроение:
- Подшипники скольжения и втулки для условий средней нагрузки
- Направляющие втулки и вкладыши
- Зубчатые колеса и шестерни
- Червячные передачи
- Судостроение:
- Детали судовых механизмов, контактирующие с морской водой
- Элементы судовых движителей
- Судовая арматура
- Энергетическая промышленность:
- Компоненты насосов и арматуры
- Детали теплообменных аппаратов
- Элементы запорной арматуры
- Химическая промышленность:
- Коррозионностойкие детали для работы в агрессивных средах
- Элементы трубопроводной арматуры
- Строительство:
- Элементы крепежных систем
- Декоративные и конструктивные элементы
- Художественное литье:
- Скульптурные и декоративные изделия
- Архитектурные элементы
Особенно эффективно применение бронзы БрО4Ц7С5 для изготовления деталей, работающих в условиях трения при средних нагрузках и скоростях, а также в контакте с коррозионно-активными средами, включая морскую воду.
Преимущества и недостатки БрО4Ц7С5
Преимущества:
- Хорошие антифрикционные свойства, обеспечивающие надежную работу в узлах трения
- Высокая коррозионная стойкость, особенно в морской воде
- Отличная обрабатываемость резанием благодаря наличию свинца
- Хорошие литейные свойства: высокая жидкотекучесть и низкая усадка
- Возможность сварки и пайки различными методами
- Удовлетворительные механические характеристики
- Способность работать в условиях ограниченной смазки
Недостатки:
- Относительно невысокие механические свойства по сравнению с безоловянными и алюминиевыми бронзами
- Содержание свинца создает определенные экологические ограничения
- Возможность ликвации при неправильной технологии плавки
- Ограниченная прочность при повышенных температурах
- Требует соблюдения технологических режимов при литье и обработке
Сравнение с аналогами и рекомендации по выбору
При выборе оптимального бронзового сплава важно учитывать специфику применения и требуемые свойства. Ниже приведено сравнение БрО4Ц7С5 с некоторыми аналогичными марками бронз:
| Марка бронзы | Основные отличия от БрО4Ц7С5 | Рекомендации по применению |
|---|---|---|
| БрО4Ц4С17 | Больше свинца (17%), меньше цинка (4%) | Лучшие антифрикционные свойства, но хуже механические характеристики |
| БрО5Ц5С5 | Больше олова (5%), меньше цинка (5%) | Выше прочность и коррозионная стойкость, но дороже |
| БрАЖ9-4 | Алюминиевая бронза с железом | Значительно выше прочность, но хуже антифрикционные свойства |
| БрОС-10-10 | Больше олова (10%) и свинца (10%), нет цинка | Выше износостойкость, но хуже литейные свойства |
Рекомендации по выбору бронзы БрО4Ц7С5:
- Выбор в пользу БрО4Ц7С5 обоснован, когда требуется сочетание хороших антифрикционных свойств, коррозионной стойкости и литейных характеристик при умеренной стоимости
- Для условий высоких удельных нагрузок и скоростей лучше выбрать БрО5Ц5С5 или алюминиевые бронзы
- При работе с минимальной смазкой или без нее предпочтительнее использовать БрО4Ц4С17 с более высоким содержанием свинца
- Для художественного литья и декоративных изделий БрО4Ц7С5 хорошо подходит благодаря сочетанию литейных свойств и внешнего вида
Правила транспортировки и хранения
Для сохранения качества бронзы БрО4Ц7С5 необходимо соблюдать следующие правила транспортировки и хранения:
- Транспортировка:
- Осуществляется всеми видами транспорта в соответствии с общими правилами перевозки грузов
- Чушки должны транспортироваться в сформированных пакетах
- При транспортировке необходимо обеспечить защиту от механических повреждений и атмосферных осадков
- Не допускается перемешивание чушек разных партий
- Хранение:
- Допускается хранение как в закрытых помещениях, так и на открытых площадках с защитой от осадков
- При хранении необходимо исключить контакт с химически активными веществами
- Рекомендуется хранить на поддонах или стеллажах для предотвращения контакта с почвой
- Складирование должно исключать возможность смешивания материалов разных марок и партий
Соблюдение этих правил обеспечивает сохранение всех заявленных свойств бронзы БрО4Ц7С5 и предотвращает возможные проблемы при последующей переработке и использовании.
Часто задаваемые вопросы (FAQ)
Можно ли использовать бронзу БрО4Ц7С5 для изготовления деталей, контактирующих с пищевыми продуктами?
Использование бронзы БрО4Ц7С5 для контакта с пищевыми продуктами нежелательно из-за содержания свинца, который может мигрировать в пищу. Для таких применений рекомендуется использовать безсвинцовые бронзы или специальные пищевые сплавы, сертифицированные для контакта с продуктами питания.
Какова максимальная рабочая температура для деталей из БрО4Ц7С5?
Рекомендуемая максимальная рабочая температура для деталей из бронзы БрО4Ц7С5 составляет около 200-250°C. При более высоких температурах возможно значительное снижение механических свойств и ускоренная миграция свинца, что может привести к изменению размеров и ухудшению эксплуатационных характеристик.
Возможно ли использование БрО4Ц7С5 для изготовления втулок, работающих в условиях абразивного износа?
Бронза БрО4Ц7С5 имеет умеренную стойкость к абразивному износу. Для условий интенсивного абразивного износа рекомендуется использовать алюминиевые бронзы (например, БрАЖ9-4) или бериллиевые бронзы, обладающие более высокой твердостью и износостойкостью.
Чем отличается бронза БрО4Ц7С5 от БрО4Ц4С17?
Основное отличие заключается в соотношении цинка и свинца: БрО4Ц7С5 содержит больше цинка (7% против 4%) и меньше свинца (5% против 17%). Это делает БрО4Ц7С5 более прочной и технологичной при литье, но с несколько худшими антифрикционными свойствами по сравнению с БрО4Ц4С17. Выбор между этими марками определяется конкретными условиями эксплуатации и требуемым балансом свойств.
Как влияет процентное содержание олова на свойства бронзы БрО4Ц7С5?
Олово в количестве 4% в сплаве БрО4Ц7С5 выполняет несколько важных функций: повышает коррозионную стойкость, улучшает литейные свойства и увеличивает прочность. Увеличение содержания олова (как в БрО5Ц5С5) приводит к дальнейшему повышению этих характеристик, но также увеличивает стоимость сплава. Уменьшение содержания олова снижает эксплуатационные характеристики, но делает сплав более экономичным.
Заключение
Бронза марки БрО4Ц7С5 представляет собой универсальный конструкционный материал с оптимальным сочетанием механических, антифрикционных и технологических свойств. Благодаря сбалансированному составу с содержанием 4% олова, 7% цинка и 5% свинца, этот сплав обеспечивает хорошую коррозионную стойкость, отличные литейные характеристики и удовлетворительные механические свойства.
Основными областями применения бронзы БрО4Ц7С5 являются производство антифрикционных деталей для машиностроения, судостроения, энергетической и химической промышленности, а также элементов для строительства и художественного литья. Особенно эффективно использование данной марки бронзы для изготовления подшипников скольжения, втулок, вкладышей и других деталей, работающих в условиях трения при средних нагрузках и скоростях.
При правильном выборе условий эксплуатации и соблюдении технологии производства, изделия из БрО4Ц7С5 демонстрируют длительный срок службы и стабильные характеристики даже в сложных условиях работы, включая контакт с морской водой и другими агрессивными средами.
Компания "ОборонСпецСплав" предлагает высококачественную бронзу БрО4Ц7С5 в различных формах поставки, полностью соответствующую требованиям ГОСТ 613-79, с гарантированной стабильностью химического состава и механических свойств.
Информация в данной статье основана на требованиях ГОСТ 613-79, результатах исследований физико-механических свойств материалов, а также многолетнем опыте специалистов компании "ОборонСпецСплав" в области производства и применения высококачественных бронзовых сплавов для различных отраслей промышленности.
