Цинковый деформируемый сплав ЦАМ15 — высокотехнологичный материал, который обладает преимущественно составом алюминия и магния, где основу составляет цинк. Данный цинковый сплав имеет хорошую жидкотекучесть с повышенной защитой от коррозии. Используется для литья деталей в кокиль, а также демонстрирует превосходную способность к литью под давлением, позволяя получить достаточно точные по сложным линиям контуров отливки со стенкой толщиной до 0,06 мм.
Расшифровка маркировки
Маркировка сплавов системы ЦАМ отражает их химический состав:
- Ц - цинк (основа сплава)
- А - алюминий (основной легирующий элемент)
- М - магний (дополнительный легирующий элемент)
- 15 - содержание алюминия в процентах (15%)
Таким образом, все сплавы маркируются ЦАМ15, в котором алюминий имеет 15% содержимого, магний содержит 0,05%, а остальное – содержание цинка.

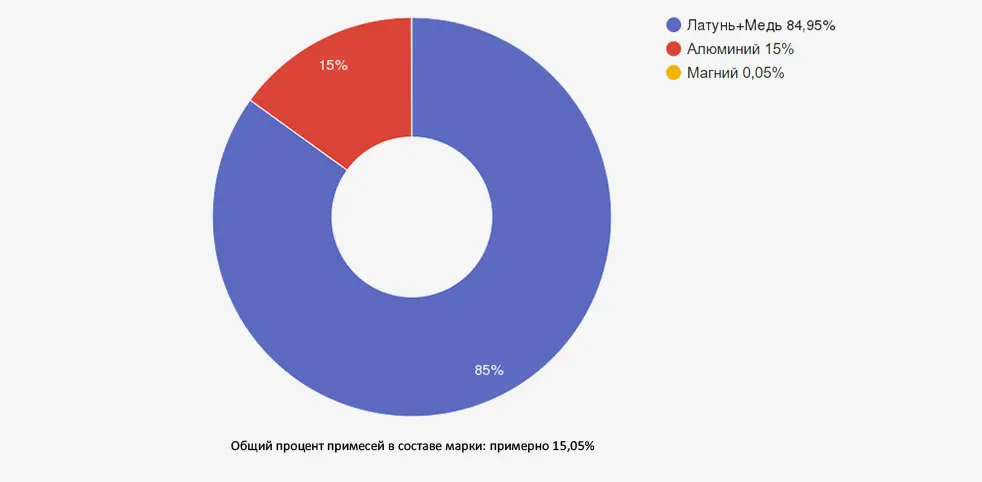

Химический состав
Согласно ГОСТ 5188-49, общая доля нормируемых примесей в сплаве марки ЦАМ15 должна составлять не более 15,05%.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Цинк (Zn) | основа (около 84,9-85,0%) | Основа сплава, обеспечивает базовые физические свойства |
| Алюминий (Al) | 14,0-16,0 (номинально 15,0) | Повышает прочность, жидкотекучесть и коррозионную стойкость |
| Магний (Mg) | 0,03-0,08 (номинально 0,05) | Замедляет процессы старения, противодействует межкристаллитной коррозии |
| Железо (Fe) | не более 0,005 | Вредная примесь, может вызвать межкристаллитную коррозию |
| Свинец (Pb) | не более 0,003 | Вредная примесь, снижает механические свойства |
| Олово (Sn) | не более 0,002 | Вредная примесь, способствует развитию коррозии |
| Кадмий (Cd) | не более 0,003 | Вредная примесь, ухудшает стабильность размеров |
Сплав требует жесткое ограничение содержания примесей в виде железа, свинца, олова и кадмия, так как такие примеси могут вызвать межкристаллитные коррозии в отливках.
Физико-механические свойства
В сравнении с чистым нелегированным цинком, цинковый сплав ЦАМ15 имеет значительно лучшие технические и механические свойства, что позволяет ему находить широкое промышленное применение.
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 6,0-6,2 | г/см³ |
| Температура плавления | 375-390 | °C |
| Предел прочности при растяжении | 280-320 | МПа |
| Относительное удлинение | 1-3 | % |
| Твердость по Бринеллю | 110-130 | HB |
| Удельная теплоемкость | 0,45-0,50 | кДж/(кг·°C) |
| Теплопроводность | 110-120 | Вт/(м·К) |
| Коэффициент линейного расширения | 22-24·10⁻⁶ | K⁻¹ |
Данный сплав способен стареть, в последствии чего может происходить изменение линейных размеров отливок, а также могут возникнуть изменения в электропроводности и твердости.
Механические свойства должны определяться на отдельно отлитых экземплярах. Диаметр рабочей части отдельных экземпляра и образцов, вырезанных из проб, должен быть ровно 10 мм, а расчетная длина должна быть 50 мм. Отдельно отлитые образцы должны испытываться с литейной коркой. Могут также допускаться нарушения сплошности корки в местах, где проводилась зачистка поверхности образца. Во время измерения механических свойств на экземплярах, который были вырезаны из отливок, тип, размер и уровень свойств должны устанавливаться нормативно-технической документацией на определенные отливки.
Технологические свойства
Литейные характеристики
Сплав ЦАМ15 обладает рядом важных литейных свойств:
- Превосходная жидкотекучесть благодаря высокому содержанию алюминия (15%)
- Возможность получения тонкостенных отливок со стенками толщиной до 0,06 мм
- Высокая точность воспроизведения сложных контуров и мелких элементов формы
- Низкая склонность к образованию пористости и усадочных раковин
- Хорошая заполняемость форм, позволяющая отливать детали с тонкими ребрами
- Отличные характеристики при литье под давлением и литье в кокиль
- Низкая температура плавления, снижающая энергозатраты на производство
Обрабатываемость и отделка поверхности
Сплав ЦАМ15 обладает следующими характеристиками при механической обработке:
- Хорошая обрабатываемость резанием
- Высокое качество поверхности после механической обработки
- Возможность полирования до зеркального блеска
- Отличная приемистость к различным видам покрытий
- Хорошая пригодность к декоративной отделке
- Удовлетворительная способность к нарезанию резьбы и сверлению
Процессы старения и стабильность размеров
Важной особенностью сплава ЦАМ15 является его подверженность процессам старения:
- Естественное старение приводит к изменению линейных размеров отливок
- В процессе старения может меняться электропроводность и твердость
- Введение магния (0,05%) существенно замедляет процессы старения
- Для стабилизации размеров ответственных деталей рекомендуется искусственное старение
- Строгое ограничение вредных примесей снижает интенсивность размерных изменений
Области применения сплава ЦАМ15
Благодаря своим техническим характеристикам, сплав ЦАМ15 находит широкое применение в различных отраслях промышленности:
Автомобилестроение
- Тонкостенные корпуса карбюраторов
- Детали топливной аппаратуры
- Корпуса насосов малой мощности
- Элементы электрооборудования
- Декоративные элементы интерьера и экстерьера
- Корпуса электронных блоков управления
Приборостроение
- Корпуса измерительных приборов
- Детали счетных механизмов
- Элементы оптических приборов
- Корпуса электронных устройств
- Детали точных механизмов с низкими нагрузками
Тяжелая промышленность и машиностроение
- Детали аппаратуры контроля и управления
- Корпуса датчиков
- Элементы пневматических систем низкого давления
- Регулировочные элементы различных механизмов
- Фиксаторы и направляющие для кабельных трасс
Электротехническая промышленность
- Корпуса электрических распределительных устройств
- Корпуса выключателей и переключателей
- Элементы осветительной аппаратуры
- Экранирующие элементы
- Радиаторы охлаждения электронных компонентов
Бытовая техника
- Корпусные детали малогабаритных приборов
- Декоративные элементы отделки
- Детали механизмов стиральных и посудомоечных машин
- Элементы фурнитуры для холодильников
- Корпуса мелкой бытовой техники
Формы поставки
Компания "ОборонСпецСплав" предлагает сплав ЦАМ15 в следующих формах:
| Вид продукции | Типоразмеры | Особенности |
|---|---|---|
| Цинковый лист ЦАМ15 | толщина 0,5-5,0 мм | Применяется в тяжелой промышленности и машиностроении. Выделяется своей прочностью и стойкостью к коррозии. |
| Цинковая чушка ЦАМ15 | 20-25 кг | Имеет в составе до 15% алюминия и 0,05% магния. Применяется в металлургических областях в качестве сырья. |
| Цинковый слиток ЦАМ15 | 5-10 кг | Используется в сфере автомобилестроения для тонкостенных корпусов карбюратора. Пользуется популярностью из-за своей прочности и долгим сроком службы. |
| Цинковые литейные сплавы ЦАМ15 | в форме чушек | Применяются для литья под давлением сложных деталей с высокой точностью размеров. |
| Цинковые детали из ЦАМ15 | по чертежам заказчика | Изготавливаются методом литья под давлением или в кокиль по индивидуальным требованиям. |
Особенности маркировки и упаковки
Продукция из сплава ЦАМ15 маркируется в соответствии с требованиями стандартов:
- Товарный знак предприятия-изготовителя
- Марка сплава (ЦАМ15)
- Номер плавки или партии
- Размерные характеристики (для проката)
Транспортировка сплавов осуществляется в транспортных средствах закрытого типа с учетом требований транспортировочных стандартов. Все испытания производятся согласно стандартам испытаний качества. В случае если результат окажется неудовлетворительным, производится повторная проверка. В последствии повторной неудачи результат распространяется на всю партию.
Преимущества и недостатки сплава ЦАМ15
Преимущества:
- Превосходная жидкотекучесть, позволяющая отливать детали сложной конфигурации
- Возможность получения тонкостенных отливок (до 0,06 мм)
- Высокая точность воспроизведения сложных контуров
- Отличная коррозионная стойкость в атмосферных условиях
- Хорошие механические свойства при комнатной температуре
- Низкая плотность по сравнению с медными сплавами
- Низкая температура плавления, обеспечивающая экономию энергии
- Хорошая обрабатываемость и полируемость
- Высокое качество поверхности отливок
Недостатки:
- Подверженность естественному старению с изменением размеров
- Риск межкристаллитной коррозии при наличии примесей
- Ограниченная пластичность (относительное удлинение 1-3%)
- Невысокая прочность при повышенных температурах
- Необходимость строгого контроля примесей
- Ограниченная свариваемость
- Невысокая усталостная прочность
- Чувствительность к кислым средам
Сравнение с другими материалами
Для оптимального выбора материала полезно сравнить ЦАМ15 с другими сплавами:
| Параметр | ЦАМ15 | ЦАМ10-2 | Алюминиевый сплав АК12 | Латунь ЛС59-1 |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | 280-320 | 300-350 | 170-210 | 350-400 |
| Относительное удлинение, % | 1-3 | 15-25 | 2-4 | 15-25 |
| Твердость, HB | 110-130 | 100-120 | 50-70 | 90-120 |
| Плотность, г/см³ | 6,0-6,2 | 6,3-6,5 | 2,6-2,7 | 8,4-8,5 |
| Температура плавления, °C | 375-390 | 380-400 | 570-585 | 890-900 |
| Жидкотекучесть | отличная | хорошая | отличная | хорошая |
| Коррозионная стойкость | высокая | высокая | хорошая | средняя |
| Обрабатываемость | хорошая | хорошая | удовлетворительная | отличная |
| Стабильность размеров | удовлетворительная | удовлетворительная | хорошая | отличная |
| Относительная стоимость | средняя | средняя | средняя | высокая |
По сравнению с ЦАМ10-2, сплав ЦАМ15 обладает несколько более высокой жидкотекучестью благодаря большему содержанию алюминия, но меньшей пластичностью. В сравнении с алюминиевыми литейными сплавами, ЦАМ15 имеет более высокие показатели прочности и твердости, но значительно большую плотность и более низкую температуру плавления. Латунные сплавы превосходят ЦАМ15 по механическим характеристикам и стабильности размеров, но имеют более высокую стоимость и плотность.
Часто задаваемые вопросы (FAQ)
Какие факторы влияют на процесс старения сплава ЦАМ15?
На процесс старения сплава ЦАМ15 оказывают влияние следующие факторы: 1) Содержание алюминия (15%) — чем выше его концентрация, тем более выражены процессы старения; 2) Наличие примесей, особенно железа, свинца, олова и кадмия, которые ускоряют старение; 3) Присутствие магния (0,05%), который замедляет процессы старения; 4) Температура эксплуатации — при повышенных температурах (выше 60-70°C) процессы старения ускоряются; 5) Режимы литья и охлаждения отливок; 6) Наличие внутренних напряжений в отливках; 7) Термическая обработка после литья. Для минимизации эффектов старения рекомендуется строгий контроль химического состава, применение искусственного старения для стабилизации размеров и учет возможных размерных изменений при проектировании изделий.
Как обеспечить максимальную коррозионную стойкость изделий из ЦАМ15?
Для обеспечения максимальной коррозионной стойкости изделий из ЦАМ15 необходимо: 1) Строго контролировать содержание вредных примесей (Fe, Pb, Sn, Cd), которые могут вызвать межкристаллитную коррозию; 2) Обеспечить точное содержание магния (0,03-0,08%), который повышает коррозионную стойкость; 3) Применять защитные покрытия (хромирование, никелирование, лакокрасочные материалы); 4) Избегать контакта с кислыми средами и растворами солей, в которых сплав менее устойчив; 5) Предусматривать дренажные отверстия в конструкциях, где возможен застой влаги; 6) Проводить искусственное старение для стабилизации структуры; 7) Избегать контакта с другими металлами, с которыми может возникнуть гальваническая пара; 8) При эксплуатации в агрессивных средах проводить регулярную очистку и обновление защитных покрытий. Соблюдение этих мер позволит существенно увеличить срок службы изделий из ЦАМ15 в различных условиях эксплуатации.
В каких случаях целесообразно применение ЦАМ15 вместо алюминиевых литейных сплавов?
Применение ЦАМ15 вместо алюминиевых литейных сплавов целесообразно в следующих случаях: 1) При необходимости получения деталей с очень тонкими стенками (до 0,06 мм) и сложной конфигурацией, где превосходная жидкотекучесть ЦАМ15 даёт существенное преимущество; 2) Для снижения энергозатрат на производство благодаря более низкой температуре плавления (375-390°C против 570-650°C у алюминиевых сплавов); 3) Когда требуются более высокие показатели твердости и износостойкости без дополнительной термообработки; 4) При необходимости получения отливок с высоким качеством поверхности, требующих минимальной механической обработки; 5) В условиях массового производства, где важна высокая производительность литья под давлением; 6) Когда плотность алюминиевых сплавов недостаточна для обеспечения нужного веса изделия; 7) В условиях ограниченного бюджета на оснастку, так как литейные формы для ЦАМ15 имеют более длительный срок службы из-за более низкой температуры заливки; 8) При производстве деталей, которые должны обладать хорошими демпфирующими свойствами. Однако, если ключевыми требованиями являются минимальный вес конструкции, высокая теплостойкость или электропроводность, предпочтение обычно отдаётся алюминиевым сплавам.
Заключение
Цинковый сплав ЦАМ15 представляет собой высокотехнологичный материал с содержанием 15% алюминия и 0,05% магния. Его уникальные свойства — превосходная жидкотекучесть, возможность получения тонкостенных отливок и высокая точность воспроизведения сложных форм — делают его незаменимым в производстве деталей со сложной геометрией.
Несмотря на определенные ограничения, связанные с процессами старения и необходимостью строгого контроля примесей, сплав ЦАМ15 остается востребованным материалом в автомобилестроении, приборостроении, электротехнической промышленности и производстве бытовой техники.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ15, изготовленной с соблюдением всех технологических требований и обеспечивающей стабильно высокое качество получаемых изделий.
Материалы для данной статьи подготовлены на основе требований государственных стандартов и технических условий на цинковые сплавы, а также опираются на многолетний практический опыт специалистов компании "ОборонСпецСплав" в области производства и применения цинковых сплавов в различных отраслях промышленности.
