Цинковый сплав марки ЦАМ10-5 является широко востребованным материалом в металлургической промышленности, используемым преимущественно для изготовления отливочных изделий методом литья под давлением, а также, в меньшей степени, в кокиль и песчаные формы. Данный сплав относится к группе цинковых деформируемых сплавов, обработка которых производится в горячем состоянии при температурах 200-300°C. Благодаря оптимальному содержанию алюминия и меди, материал демонстрирует отличные механические характеристики, что делает его эффективной альтернативой латуни в ряде технических применений.
Расшифровка маркировки и состав сплава ЦАМ10-5
Маркировка сплава ЦАМ10-5 соответствует принятой в отечественной металлургии системе обозначений:
- Ц — цинк (основа сплава)
- А — алюминий (основной легирующий элемент)
- М — медь (второй легирующий элемент)
- 10 — процентное содержание алюминия (10%)
- 5 — процентное содержание меди (5%)

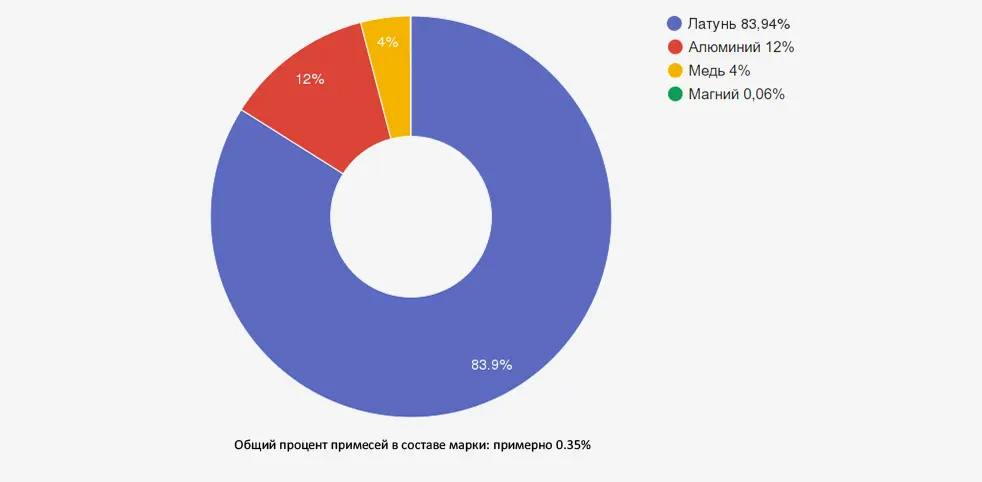

Химический состав сплава ЦАМ10-5
Согласно требованиям ГОСТ 21437-95 и ГОСТ 21438-95, химический состав сплава ЦАМ10-5 должен соответствовать следующим параметрам:
| Элемент | Содержание, % | Влияние на свойства материала |
|---|---|---|
| Цинк (Zn) | основа (≈85%) | Формирует основу сплава, обеспечивает литейные свойства и коррозионную стойкость |
| Алюминий (Al) | 9,0-11,0 (номинально 10,0) | Повышает механические свойства, улучшает текучесть, снижает коэффициент теплового расширения |
| Медь (Cu) | 4,0-6,0 (номинально 5,0) | Повышает прочность, твердость, износостойкость и сопротивление ползучести |
| Магний (Mg) | 0,03-0,1 | Замедляет процессы старения, повышает прочность, предотвращает межкристаллитную коррозию |
| Железо (Fe) | не более 0,10 | Нежелательная примесь, контролируется для сохранения технологических свойств |
| Свинец (Pb) | не более 0,005 | Вредная примесь, строго ограничивается для предотвращения изменения размеров |
| Кадмий (Cd) | не более 0,004 | Вредная примесь, строго ограничивается для сохранения стабильности размеров |
| Олово (Sn) | не более 0,002 | Вредная примесь, строго контролируется для предотвращения коробления и растрескивания |
Особое внимание при производстве сплава ЦАМ10-5 уделяется использованию цинка повышенной чистоты с минимальным содержанием вредных примесей (олова, кадмия, свинца). Присутствие магния в количестве 0,03-0,1% играет важную роль в замедлении процессов старения и предотвращении межкристаллитной коррозии, что значительно повышает эксплуатационные характеристики готовых изделий.
Физико-механические свойства сплава ЦАМ10-5
Сплав ЦАМ10-5 обладает комплексом физических и механических характеристик, делающих его привлекательным для широкого спектра технических применений:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 6,6-6,8 | г/см³ |
| Температура плавления | 375-419 | °C |
| Предел прочности при растяжении | 270-320 | МПа |
| Относительное удлинение | 2-5 | % |
| Твердость по Бринеллю | 100-120 | HB |
| Модуль упругости | 85-95 | ГПа |
| Теплопроводность | 110-115 | Вт/(м·К) |
| Коэффициент линейного расширения | 23-27·10⁻⁶ | K⁻¹ |
| Удельное электрическое сопротивление | 7,5-8,0 | мкОм·м |
Сплав ЦАМ10-5 демонстрирует высокие показатели прочности и твердости при несколько ограниченной пластичности. Важной особенностью материала является существенное изменение ударной вязкости при понижении температуры, что необходимо учитывать при проектировании изделий для эксплуатации в условиях низких температур.
Технологические свойства и особенности обработки ЦАМ10-5
Литейные и деформационные свойства
Сплав ЦАМ10-5 обладает следующими технологическими характеристиками:
- Хорошая жидкотекучесть, обеспечивающая качественное заполнение форм сложной конфигурации
- Оптимальный температурный интервал литья: 410-450°C
- Температурный интервал для горячей деформационной обработки: 200-300°C
- Удовлетворительная обрабатываемость резанием
- Ограниченная способность к холодной деформации
- Хорошая свариваемость при использовании специальных технологий
Феномен старения и способы его контроля
Одной из ключевых особенностей сплава ЦАМ10-5 является его подверженность процессам старения, которые могут приводить к изменению линейных размеров, короблению и даже растрескиванию отливок. Данный феномен связан с постепенными структурными изменениями в материале после его кристаллизации и охлаждения.
Для минимизации негативного влияния процессов старения применяются следующие технологические решения:
- Добавление магния в количестве 0,03-0,1%, что существенно замедляет процессы старения и повышает прочностные характеристики сплава
- Использование цинка повышенной чистоты с минимальным содержанием вредных примесей
- Применение специальных режимов термической обработки для стабилизации структуры
- Оптимизация состава сплава для достижения минимальных изменений линейных размеров в готовых изделиях
- Контроль скорости охлаждения отливок для предотвращения образования нежелательных структурных составляющих
При правильно подобранном составе и технологических параметрах производства можно добиться того, что изменения линейных размеров в отливках становятся практически неразличимыми, что существенно расширяет область применения сплава ЦАМ10-5 для изготовления ответственных деталей.
Контроль качества сплава ЦАМ10-5
Для обеспечения стабильно высокого качества выпускаемой продукции, сплав ЦАМ10-5 проходит многоступенчатый контроль согласно требованиям ГОСТ 21437-95 и ГОСТ 21438-95:
- Контроль химического состава каждой плавки методами спектрального анализа
- Проверка механических свойств на образцах-свидетелях
- Металлографические исследования для оценки структуры материала
- Визуальный контроль качества поверхности чушек и слитков
- Контроль массы чушек (не должна превышать 27 кг)
- Проверка на отсутствие видимых дефектов поверхности
Сплавы ЦАМ10-5 чаще всего изготавливаются в виде чушек массой до 27 кг. На поверхности чушек не должно быть видимых дефектов, таких как трещины, посторонние включения, следы коррозии. Каждая чушка маркируется обозначением ЦАМ10-5, что позволяет идентифицировать материал и контролировать его перемещение на всех этапах производственного процесса.
Области применения сплава ЦАМ10-5
Благодаря своим уникальным свойствам, сплав ЦАМ10-5 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Корпусные детали механизмов средней нагруженности
- Компоненты тормозных систем
- Детали приборных панелей
- Корпуса редукторов и насосов
- Направляющие и опорные элементы
Автомобильная промышленность
- Элементы карбюраторов и систем впрыска
- Детали приборов и панелей управления
- Корпуса электрических разъемов
- Детали тормозных систем
- Элементы декоративной отделки
Электротехническая промышленность
- Корпуса электрических приборов
- Детали электрических соединителей
- Элементы осветительных систем
- Экранирующие компоненты
- Радиаторы охлаждения электронных устройств
Бытовая техника и приборостроение
- Корпусные детали бытовых приборов
- Компоненты систем кондиционирования
- Детали замков и запорных механизмов
- Элементы оптических приборов
- Корпуса измерительных устройств
Строительство и архитектура
- Элементы фурнитуры
- Декоративные архитектурные детали
- Компоненты осветительных систем
- Детали сантехнического оборудования
- Крепежные элементы специального назначения
Формы поставки сплава ЦАМ10-5
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ10-5 в различных формах поставки:
| Наименование | Характеристики | Описание и применение |
|---|---|---|
| Цинковая чушка ЦАМ10-5 | Вес: до 27 кг Соответствие: ГОСТ 21437-95 |
Изделие с добавлением алюминия (10%) и меди (5%), обладающее выраженными антикоррозийными свойствами и высокой прочностью. Используется для литья под давлением ответственных деталей и компонентов различного назначения. |
| Цинковый лист ЦАМ10-5 | Толщина: 0,5-5,0 мм Размеры: по стандартам или под заказ |
Отличается высокой коррозионной стойкостью и значительным пределом прочности. Преимущественно используется для покрытия изделий из других сплавов с целью защиты от коррозии и повышения эксплуатационных характеристик. |
| Слиток цинка ЦАМ10-5 | Размеры: стандартные или по спецификации заказчика Температура плавления: 419°C |
Характеризуется оптимальными химическими свойствами, обеспечивающими стабильные характеристики при литье. Применяется для производства ответственных деталей с высокими требованиями к качеству поверхности и точности размеров. |
| Цинковая лента ЦАМ10-5 | Толщина: 0,3-3,0 мм Ширина: по требованию заказчика |
Изготавливается методом прокатки и обладает высокой однородностью структуры и свойств. Используется для производства штампованных деталей и компонентов, а также для защитных покрытий. |
| Цинковая проволока ЦАМ10-5 | Диаметр: 1-8 мм | Применяется для изготовления крепежных элементов специального назначения и в процессах металлизации. Отличается высокой прочностью и стабильностью свойств. |
Вся продукция из сплава ЦАМ10-5 сопровождается сертификатами качества, подтверждающими соответствие материала требованиям ГОСТ 21437-95 и ГОСТ 21438-95. По согласованию с заказчиком возможно изготовление нестандартных типоразмеров и форм поставки.
Преимущества и недостатки сплава ЦАМ10-5
Преимущества:
- Высокие механические характеристики, сравнимые с некоторыми марками латуни
- Хорошая коррозионная стойкость в атмосферных условиях
- Отличные литейные свойства, особенно при литье под давлением
- Хорошая обрабатываемость резанием
- Более низкая плотность по сравнению с латунью, что позволяет уменьшить массу изделий
- Высокая теплопроводность
- Экономическая эффективность производства
- Возможность вторичной переработки
- При добавлении магния снижается эффект старения и повышается прочность
Недостатки:
- Подверженность процессам старения, требующая специальных мер контроля
- Склонность к изменению линейных размеров в процессе эксплуатации
- Значительное изменение ударной вязкости при пониженных температурах
- Ограниченная пластичность, особенно при холодной деформации
- Необходимость строгого контроля содержания вредных примесей
- Требует специальных технологических режимов обработки
- Ограниченная жаропрочность и жаростойкость
- Чувствительность к некоторым агрессивным химическим средам
- Возможность коробления и растрескивания при неправильной технологии производства
Сравнение ЦАМ10-5 с другими материалами
Для оптимального выбора материала полезно сравнить характеристики сплава ЦАМ10-5 с альтернативными материалами:
| Параметр | ЦАМ10-5 | ЦАМ4-1 | Латунь ЛС59-1 | Алюминиевый сплав АК12 |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | 270-320 | 300-350 | 320-400 | 160-180 |
| Относительное удлинение, % | 2-5 | 6-10 | 15-20 | 1-3 |
| Твердость, HB | 100-120 | 100-120 | 100-150 | 50-60 |
| Плотность, г/см³ | 6,6-6,8 | 6,8-6,9 | 8,4-8,5 | 2,65-2,70 |
| Температура плавления, °C | 375-419 | 380-420 | 880-900 | 555-590 |
| Литейные свойства | отличные | хорошие | удовлетворительные | отличные |
| Коррозионная стойкость | высокая | высокая | средняя | хорошая |
| Обрабатываемость резанием | хорошая | хорошая | отличная | хорошая |
| Подверженность старению | средняя | низкая | отсутствует | низкая |
| Относительная стоимость | средняя | средняя | высокая | средняя |
Сплав ЦАМ10-5 обладает более высокими прочностными характеристиками по сравнению с другими цинковыми сплавами (например, ЦАМ4-1), но при этом демонстрирует несколько меньшую пластичность. По сравнению с латунью ЛС59-1, сплав ЦАМ10-5 имеет сопоставимую твердость, но уступает в пластичности и жаростойкости, при этом существенно превосходя латунь по литейным свойствам и стоимостным показателям. Алюминиевые сплавы (например, АК12) имеют значительно меньшую плотность, но уступают ЦАМ10-5 по прочностным характеристикам.
Часто задаваемые вопросы (FAQ)
Как предотвратить эффект старения в изделиях из сплава ЦАМ10-5?
Для минимизации эффекта старения в изделиях из сплава ЦАМ10-5 рекомендуется: 1) Использовать сплав с добавлением магния в количестве 0,03-0,1%, что значительно замедляет процессы старения; 2) Применять цинк повышенной чистоты с минимальным содержанием вредных примесей (олова, кадмия, свинца); 3) Проводить стабилизирующую термическую обработку готовых изделий; 4) Соблюдать оптимальные режимы литья и охлаждения отливок; 5) При проектировании изделий учитывать возможные изменения размеров, делая соответствующие допуски; 6) Для особо ответственных деталей рекомендуется проводить дополнительную термическую обработку для стабилизации структуры и свойств. Соблюдение этих рекомендаций позволяет получать изделия с высокой размерной стабильностью и продолжительным сроком эксплуатации.
В чем преимущества сплава ЦАМ10-5 перед латунными сплавами?
Основные преимущества сплава ЦАМ10-5 перед латунными сплавами заключаются в следующем: 1) Более низкая стоимость производства благодаря меньшей цене исходных компонентов; 2) Меньшая плотность (6,6-6,8 г/см³ против 8,4-8,5 г/см³ у латуни), что позволяет снизить массу изделий при сохранении функциональности; 3) Значительно лучшие литейные свойства, особенно при литье под давлением; 4) Более низкая температура плавления (375-419°C против 880-900°C у латуни), что снижает энергозатраты на производство; 5) Повышенная коррозионная стойкость в атмосферных условиях; 6) Возможность более точного воспроизведения сложных геометрических форм при литье; 7) Лучшие демпфирующие свойства, снижающие уровень вибраций и шума. При этом необходимо учитывать, что латунь превосходит ЦАМ10-5 по пластичности, жаропрочности и стабильности размеров в течение длительного срока эксплуатации.
Какие особенности обработки сплава ЦАМ10-5 необходимо учитывать?
При обработке сплава ЦАМ10-5 следует учитывать следующие технологические особенности: 1) Оптимальный температурный интервал для горячей деформации составляет 200-300°C; выход за эти пределы может привести к растрескиванию материала или недостаточной пластичности; 2) При литье под давлением рекомендуемая температура расплава составляет 410-450°C; 3) Для получения качественных отливок необходим тщательный контроль температуры формы и скорости охлаждения; 4) При механической обработке рекомендуется использовать острозаточенный инструмент из быстрорежущей стали или твердых сплавов; 5) Скорости резания могут быть относительно высокими, но следует избегать перегрева зоны обработки; 6) При финишной обработке рекомендуется применять специальные полировальные составы для цинковых сплавов; 7) Сварка возможна, но требует специальных технологий из-за низкой температуры плавления и высокой теплопроводности материала; 8) Для защиты от коррозии и улучшения внешнего вида может применяться хромирование, никелирование или нанесение лакокрасочных покрытий.
Можно ли использовать сплав ЦАМ10-5 для деталей, контактирующих с пищевыми продуктами?
Использование сплава ЦАМ10-5 для деталей, контактирующих с пищевыми продуктами, имеет существенные ограничения: 1) Цинковые сплавы потенциально могут выделять ионы цинка при контакте с кислыми средами, что делает их непригодными для непосредственного контакта с большинством пищевых продуктов; 2) Для применения в пищевой промышленности изделия из ЦАМ10-5 должны иметь защитные покрытия, сертифицированные для контакта с пищевыми продуктами (никелирование, хромирование, специальные полимерные покрытия); 3) Без дополнительной защиты сплав может использоваться только для деталей, не имеющих прямого контакта с пищей (внешние корпусные детали оборудования, крепежные элементы, опорные конструкции); 4) При проектировании оборудования для пищевой промышленности рекомендуется отдавать предпочтение специализированным пищевым нержавеющим сталям или сертифицированным алюминиевым сплавам; 5) В каждом конкретном случае необходимо руководствоваться санитарно-эпидемиологическими нормами и правилами, действующими в данной отрасли и регионе.
Заключение
Цинковый сплав ЦАМ10-5 – это высококачественный материал с содержанием 10% алюминия и 5% меди, обеспечивающий отличные литейные свойства в сочетании с хорошими механическими характеристиками. Благодаря добавлению магния удается значительно снизить эффект старения и повысить стабильность размеров изделий.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава ЦАМ10-5 различных форм и типоразмеров в соответствии с ГОСТ 21437-95 и ГОСТ 21438-95, а также выполняет индивидуальные заказы по спецификациям клиентов.
Данная статья подготовлена на основе материалов ГОСТ 21437-95, ГОСТ 21438-95 и других нормативных документов, регламентирующих производство и характеристики цинковых сплавов. В статье учтен многолетний практический опыт специалистов компании "ОборонСпецСплав" в области металлургии и применения цинковых сплавов в различных отраслях промышленности.
