Цинк марки Ц3С представляет собой специализированный сплав на основе цинка, регламентированный ГОСТ 3640-79. Материал содержит не менее 98,5% основного элемента и имеет особый состав примесей, обеспечивающий специфические эксплуатационные характеристики. В данной статье рассмотрим особенности химического состава, физико-механические свойства и основные области применения цинка Ц3С.
Расшифровка маркировки и классификация
В системе маркировки отечественных цинковых материалов обозначение Ц3С имеет следующую расшифровку:
- Ц – указывает на основной металл (цинк)
- 3 – обозначает категорию чистоты, аналогичную основной марке Ц3
- С – указывает на специальную модификацию состава
Важно отметить, что марка Ц3С была регламентирована в ГОСТ 3640-79, однако в обновленной версии стандарта ГОСТ 3640-94 данная маркировка отсутствует и официально не рекомендуется к производству. Несмотря на это, благодаря своим уникальным свойствам, цинк марки Ц3С продолжает использоваться в некоторых специализированных отраслях промышленности.
Химический состав цинка марки Ц3С
Согласно требованиям ГОСТ 3640-79, химический состав цинка марки Ц3С должен соответствовать следующим нормативам:
| Элемент | Массовая доля, % | Влияние на свойства |
|---|---|---|
| Цинк (Zn) | 98,5 (не менее) | Основной элемент, определяющий базовые свойства |
| Свинец (Pb) | 0,8 (не более) | Улучшает литейные свойства, снижает пластичность при высоких температурах |
| Кадмий (Cd) | 0,07 (не более) | Повышает твердость, снижает пластичность |
| Железо (Fe) | 0,07 (не более) | Увеличивает твердость, снижает коррозионную стойкость |
| Медь (Cu) | 0,15 (не более) | Повышает прочность и коррозионную стойкость |
| Олово (Sn) | 0,02 (не более) | Влияет на температуру плавления и текучесть |
| Алюминий (Al) | 0,005 (не более) | Улучшает коррозионную стойкость |
| Сурьма (Sb) | 0,01 (не более) | Влияет на хрупкость при повышенных температурах |
| Мышьяк (As) | 0,01 (не более) | Повышает твердость, но может увеличивать хрупкость |

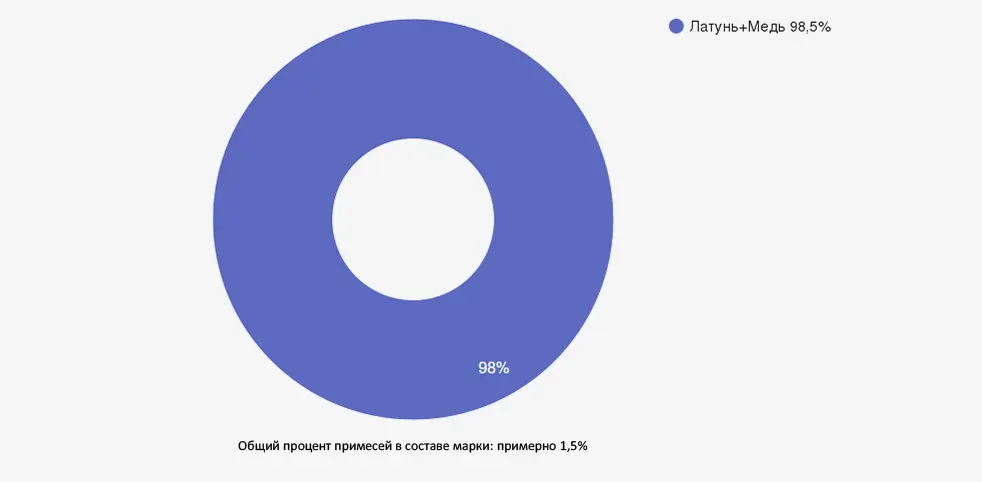

Общая доля примесей в цинке марки Ц3С не должна превышать 1,5%, что отличает его от стандартной марки Ц3 (где допустимое содержание примесей составляет 2,5%). При этом содержание основного элемента (цинка) в марке Ц3С выше, чем в стандартной марке Ц3, что обуславливает некоторые преимущества в специализированных применениях.
Физические и механические свойства
Цинк марки Ц3С обладает следующими физико-механическими характеристиками:
- Плотность: 7,13-7,14 г/см³
- Температура плавления: 419°C
- Температура кипения: 906°C
- Теплопроводность: 113-116 Вт/(м·К)
- Удельное электрическое сопротивление: 0,059-0,065 мкОм·м
- Модуль упругости: 85-108 ГПа
- Твердость по Бринеллю: 35-55 HB
- Предел прочности: 120-160 МПа
Как и другие цинковые сплавы, Ц3С демонстрирует выраженную зависимость механических свойств от температуры. При комнатной температуре материал относительно хрупкий и имеет ограниченную пластичность. Оптимальный температурный диапазон для обработки давлением составляет 100-150°C, когда цинк становится значительно более пластичным и хорошо поддается штамповке, ковке, прокатке и другим операциям формоизменения.
Технологические особенности обработки
Температурные режимы
Для эффективной обработки цинка марки Ц3С рекомендуется соблюдать следующие температурные режимы:
- Холодная обработка (20-100°C) - материал имеет ограниченную пластичность, возможно проведение только простых операций механической обработки
- Оптимальная обработка (100-150°C) - максимальная пластичность, возможно проведение практически любых операций обработки давлением: штамповки, ковки, резки
- Зона повышенной хрупкости (200-250°C) - не рекомендуется проведение операций деформирования
- Предплавильный диапазон (250-419°C) - материал имеет низкую прочность, возможна только ограниченная обработка
При работе с расплавленным цинком Ц3С необходимо учитывать, что при контакте с кислородом воздуха образуется аэрозоль оксида цинка, относящийся ко второму классу опасности. Допустимая концентрация этого аэрозоля в рабочей зоне не должна превышать 0,5 мг/м³, что требует организации эффективной вентиляции и применения соответствующих средств индивидуальной защиты.
Безопасность при работе
В твердом состоянии цинк марки Ц3С является нетоксичным и пожаробезопасным материалом, что упрощает его хранение и транспортировку. Однако при проведении работ, связанных с нагревом и плавлением, необходимо соблюдать следующие меры предосторожности:
- Обеспечивать эффективную вентиляцию рабочей зоны
- Использовать средства индивидуальной защиты органов дыхания
- Контролировать концентрацию аэрозоля оксида цинка в воздухе рабочей зоны
- Избегать контакта расплавленного металла с водой и влажными материалами
- Соблюдать технологические режимы нагрева и охлаждения материала
Маркировка и идентификация
Для визуальной идентификации цинка марки Ц3С на торце каждого слитка (чушки) наносится одна черная полоса в соответствии с требованиями ГОСТ 3640-79. Эта система маркировки позволяет быстро отличить данную марку от других видов цинка и минимизировать риск ошибочного использования материала.
Формы поставки
Компания "ОборонСпецСплав" предлагает следующие формы поставки цинка марки Ц3С:
- Чушки (слитки) - стандартные отливки весом от 20 до 25 кг для переплавки и дальнейшей обработки
- Листы - различной толщины для производства антикоррозионных конструкций и изделий
- Аноды - специальные формы для гальванического цинкования и электрохимических процессов
- Проволока - для применения в процессах металлизации и антикоррозионной защиты
- Порошок - для производства специализированных покрытий и химических соединений
Все поставляемые формы цинка марки Ц3С соответствуют требованиям технологической инструкции, основанной на ГОСТ 3640-79, и сопровождаются сертификатами качества, подтверждающими заявленные характеристики материала.
Области применения цинка марки Ц3С
Благодаря своим специфическим свойствам, цинк марки Ц3С находит применение в различных отраслях промышленности:
- Металлургическая промышленность
- Производство горячекатаных анодов для электрохимических процессов
- Изготовление сплавов с особыми требованиями к составу
- Использование в качестве легирующей добавки при производстве специальных сплавов
- Антикоррозионная защита
- Гальваническое цинкование стальных изделий
- Производство защитных покрытий для металлоконструкций
- Изготовление протекторов для катодной защиты
- Машиностроение
- Производство деталей с повышенной коррозионной стойкостью
- Изготовление элементов трибологических пар
- Создание защитных покрытий для ответственных деталей
- Химическая промышленность
- Производство соединений цинка специального назначения
- Изготовление катализаторов для химических процессов
- Создание реагентов для аналитической химии
- Строительство
- Производство элементов вентиляционных систем
- Изготовление кровельных материалов
- Создание декоративных элементов с повышенной коррозионной стойкостью
Особенно эффективно применение цинка марки Ц3С в области гальванической защиты, где его специфический химический состав обеспечивает оптимальное сочетание технологичности, экономичности и защитных свойств получаемых покрытий.
Сравнение с другими марками цинка
| Параметр | Цинк Ц3 | Цинк Ц3С | Цинк Ц2 |
|---|---|---|---|
| Содержание цинка, %, не менее | 97,5 | 98,5 | 98,7 |
| Максимальное содержание примесей, % | 2,5 | 1,5 | 1,3 |
| Максимальное содержание свинца, % | 2,0 | 0,8 | 0,07 |
| Максимальное содержание меди, % | 0,25 | 0,15 | 0,05 |
| Маркировка на слитке | Черная полоса | Черная полоса (по ГОСТ 3640-79) | Красная полоса |
| Актуальный ГОСТ | 3640-94 | 3640-79 (не включен в 3640-94) | 3640-94 |
| Основные области применения | Литейное производство, химическая промышленность | Гальваническое цинкование, производство анодов | Горячее цинкование, общепромышленное применение |
Как видно из таблицы, цинк марки Ц3С занимает промежуточное положение между стандартными марками Ц3 и Ц2 по содержанию основного элемента и примесей. Это обеспечивает сбалансированное сочетание свойств, оптимальное для определенных специализированных применений.
Преимущества и недостатки цинка марки Ц3С
Преимущества:
- Более высокое содержание основного элемента по сравнению со стандартной маркой Ц3
- Сбалансированный состав примесей для оптимальных характеристик в определенных применениях
- Хорошие технологические свойства в диапазоне температур 100-150°C
- Эффективность в процессах гальванической защиты
- Оптимальное соотношение технических характеристик и стоимости
- Возможность многократной переработки без существенной потери свойств
Недостатки:
- Отсутствие в актуальной версии ГОСТ 3640-94 затрудняет стандартизацию
- Ограниченная доступность на рынке по сравнению со стандартными марками
- Образование токсичного аэрозоля оксида цинка при плавлении
- Узкий температурный диапазон оптимальной пластичности
- Не рекомендуется к производству согласно современным стандартам
- Возможная нестабильность свойств между различными партиями материала
Часто задаваемые вопросы (FAQ)
Почему цинк марки Ц3С был исключен из ГОСТ 3640-94?
Исключение марки Ц3С из обновленной версии стандарта связано с оптимизацией и унификацией линейки цинковых сплавов. В рамках пересмотра стандарта было принято решение сосредоточиться на наиболее востребованных и универсальных марках (Ц0, Ц1, Ц2 и Ц3), исключив узкоспециализированные модификации. Кроме того, развитие технологий позволило разработать новые сплавы с улучшенными характеристиками, способные заменить марку Ц3С в большинстве применений.
Какие существуют современные аналоги цинка марки Ц3С?
В зависимости от конкретного применения, современными аналогами цинка марки Ц3С могут служить: стандартная марка Ц3 с корректировкой состава для достижения требуемых свойств; марка Ц2 для применений, требующих более высокой чистоты; специализированные цинковые сплавы типа ЦАМ для литейных применений; сплавы на основе цинка с контролируемым составом примесей для гальванических процессов. Выбор оптимальной альтернативы должен основываться на конкретных требованиях к физико-механическим и технологическим свойствам материала.
В чем основное отличие цинка Ц3С от стандартной марки Ц3?
Основное отличие заключается в химическом составе: цинк марки Ц3С содержит не менее 98,5% основного элемента и до 1,5% примесей, тогда как стандартная марка Ц3 содержит не менее 97,5% цинка и до 2,5% примесей. Также различается соотношение отдельных примесей, особенно свинца (0,8% в Ц3С против 2,0% в Ц3). Эти различия влияют на механические свойства, технологичность и области применения материала, делая Ц3С более подходящим для специализированных применений, таких как производство анодов и гальваническое цинкование.
Можно ли использовать цинк марки Ц3С для изготовления изделий, контактирующих с пищевыми продуктами?
Использование цинка марки Ц3С для изделий, непосредственно контактирующих с пищевыми продуктами, не рекомендуется из-за содержания потенциально опасных примесей, включая свинец, кадмий и другие тяжелые металлы. Для пищевого контакта следует использовать специальные марки цинка высокой чистоты (Ц0 или Ц1) или другие материалы, сертифицированные для пищевого использования. Кроме того, любые цинковые материалы могут взаимодействовать с кислотами, содержащимися в пищевых продуктах, что может привести к миграции цинка и других элементов в пищу.
Каковы особенности применения цинка марки Ц3С в гальванических процессах?
При использовании цинка марки Ц3С в гальванических процессах следует учитывать несколько ключевых факторов: сбалансированный состав примесей обеспечивает стабильное анодное растворение, что важно для равномерного формирования покрытия; повышенное содержание меди (до 0,15%) может влиять на электрохимические характеристики процесса и требует корректировки параметров электролита; возможное присутствие железа и других примесей может приводить к загрязнению электролита и требует регулярной фильтрации и очистки растворов. В целом, цинк Ц3С обеспечивает хороший баланс между технологичностью, качеством получаемых покрытий и экономической эффективностью процесса гальванического цинкования.
Заключение
Цинк марки Ц3С представляет собой специализированный материал с содержанием основного элемента не менее 98,5% и особым составом примесей, регламентированным ГОСТ 3640-79. Несмотря на отсутствие в актуальной версии стандарта ГОСТ 3640-94 и официальную рекомендацию против производства, этот материал продолжает находить применение в определенных отраслях промышленности благодаря своим уникальным свойствам.
Основными областями применения цинка марки Ц3С являются производство горячекатаных анодов для гальванических процессов, изготовление защитных покрытий, противокоррозионная защита металлических изделий и конструкций. Материал отличается хорошей технологичностью в оптимальном температурном диапазоне (100-150°C) и сбалансированным сочетанием эксплуатационных характеристик и экономической эффективности.
Компания "ОборонСпецСплав" предлагает цинк марки Ц3С в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы проконсультировать вас по вопросам выбора оптимального материала и формы поставки в зависимости от конкретных производственных задач.
Настоящая статья подготовлена на основе материалов технической документации ГОСТ 3640-79, результатов исследований испытательной лаборатории компании "ОборонСпецСплав" и практического опыта наших специалистов в области применения цинковых сплавов в различных отраслях промышленности. При подготовке материала также были использованы актуальные данные о физико-механических и технологических свойствах цинковых сплавов.
