Москва
Каталог
Цинк марки Ц2: характеристики, свойства и области применения
Цинк марки Ц2 представляет собой технический металл со средней степенью чистоты, широко используемый в различных отраслях промышленности благодаря сбалансированному сочетанию эксплуатационных характеристик и доступной стоимости. Материал производится в соответствии с требованиями ГОСТ 3640-94 и предназначен для применения в автомобилестроении, электротехнике и защите металлических конструкций от коррозии.
Расшифровка маркировки и классификация
В системе маркировки отечественных цинковых материалов обозначение Ц2 имеет следующую расшифровку:
- Ц – материал (цинк)
- 2 – порядковый номер, указывающий на степень чистоты (третья категория после Ц0 и Ц1)
В классификации цинка по ГОСТ 3640-94 выделяют четыре основные марки: Ц0, Ц1, Ц2 и Ц3, расположенные в порядке убывания чистоты основного металла. Цинк марки Ц2 занимает промежуточное положение, содержит не менее 98,7% основного элемента и допускает наличие примесей в количестве до 1,3%, что делает его оптимальным выбором для многих стандартных промышленных применений.

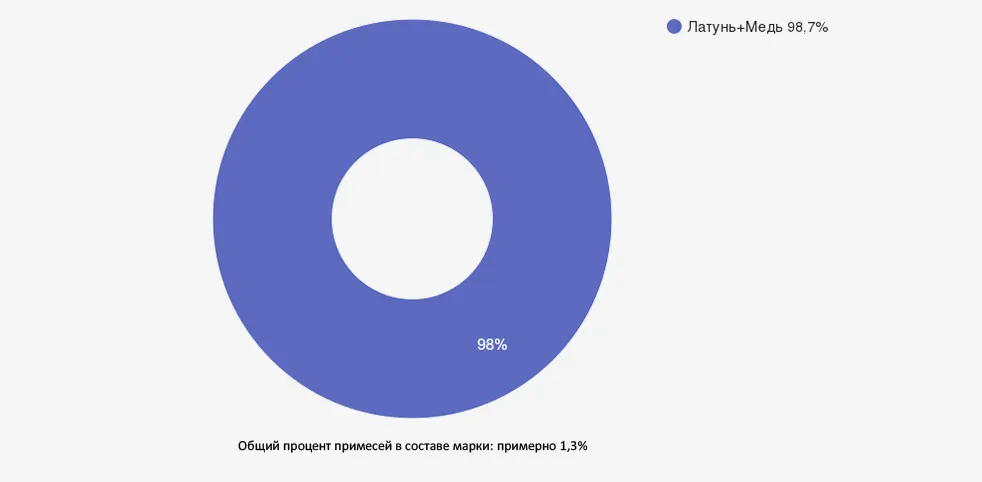

Химический состав цинка марки Ц2
Согласно требованиям ГОСТ 3640-94, химический состав цинка марки Ц2 должен соответствовать следующим нормативам:
| Элемент | Массовая доля, %, не более | Влияние на свойства |
|---|---|---|
| Цинк (Zn) | 98,7 (не менее) | Основной элемент, определяющий базовые свойства |
| Свинец (Pb) | 0,07 | Снижает пластичность при высоких температурах, улучшает литейные свойства |
| Кадмий (Cd) | 0,07 | Повышает твердость и прочность, снижает пластичность |
| Железо (Fe) | 0,10 | Повышает твердость, снижает пластичность и коррозионную стойкость |
| Олово (Sn) | 0,02 | Влияет на температуру плавления и текучесть расплава |
| Медь (Cu) | 0,05 | Повышает прочность и коррозионную стойкость |
| Алюминий (Al) | 0,005 | Улучшает коррозионную стойкость, повышает пластичность |
| Мышьяк (As) | 0,01 | Повышает прочность, но может ухудшать пластичность |
| Сурьма (Sb) | 0,01 | Влияет на хрупкость при повышенных температурах |
Общая доля примесей в цинке марки Ц2 может достигать 1,3%, что допускает более широкий диапазон вариаций состава по сравнению с марками высшей чистоты. Это делает производство более экономичным при сохранении необходимых эксплуатационных характеристик для большинства стандартных применений.
Физические и механические свойства
Цинк марки Ц2 обладает следующими физическими и механическими характеристиками:
- Плотность: 7,13 г/см³
- Температура плавления: 419,6°C
- Температура кипения: 906°C
- Теплопроводность: 116 Вт/(м·К)
- Удельное электрическое сопротивление: 0,059-0,063 мкОм·м
- Модуль упругости: 80-110 ГПа
- Твердость по Бринеллю: 30-50 HB
- Предел прочности: 100-150 МПа
Характерной особенностью цинка марки Ц2, как и других цинковых материалов, является выраженная зависимость механических свойств от температуры. При комнатной температуре материал относительно хрупкий, что ограничивает возможности его обработки. Оптимальный температурный диапазон для обработки давлением составляет 100-150°C, когда цинк приобретает достаточную пластичность для штамповки, прокатки и других операций формоизменения.
При повышении температуры до 200-250°C материал снова становится хрупким и ломким, что необходимо учитывать при проектировании технологических процессов и эксплуатации изделий. При достижении температуры плавления (419,6°C) цинк Ц2 полностью теряет механические свойства.
Технологические особенности обработки
Температурные режимы
Для эффективной обработки цинка марки Ц2 рекомендуется соблюдать следующие температурные режимы:
- 20-100°C - материал имеет ограниченную пластичность, возможно проведение только простых операций механической обработки
- 100-150°C - оптимальный диапазон для обработки давлением, цинк становится пластичным и хорошо поддается штамповке, прокатке, волочению
- 150-200°C - переходная зона, пластичность начинает снижаться
- 200-250°C - зона повышенной хрупкости, обработка давлением не рекомендуется
- 250-419°C - материал имеет низкую прочность, возможна только ограниченная обработка
- Свыше 419,6°C - зона плавления
При литейных операциях с цинком марки Ц2 необходимо учитывать, что при контакте расплавленного металла с кислородом воздуха образуется аэрозоль оксида цинка, относящийся ко второму классу опасности. Допустимая концентрация этого аэрозоля в рабочей зоне не должна превышать 0,5 мг/м³, что требует организации эффективной вентиляции и применения средств индивидуальной защиты.
Литейные свойства
Цинк марки Ц2 обладает хорошими литейными характеристиками:
- Относительно низкая температура плавления (419,6°C) снижает энергозатраты на плавку
- Хорошая жидкотекучесть обеспечивает качественное заполнение формы
- Небольшая усадка (около 1,1-1,5%) минимизирует риск образования дефектов
- Достаточная прочность литых изделий для большинства стандартных применений
В твердом состоянии цинк марки Ц2 является нетоксичным и пожаробезопасным материалом, что упрощает его хранение, транспортировку и обработку.
Маркировка и идентификация
Для визуальной идентификации цинка марки Ц2 на торцевой поверхности каждого слитка (чушки) или блока наносится одна полоса красной краской. Такая система маркировки позволяет быстро и безошибочно идентифицировать материал на складе и в производственном процессе.
Формы поставки
Компания "ОборонСпецСплав" предлагает следующие формы поставки цинка марки Ц2:
- Чушки (слитки) - стандартные отливки весом до 25 кг для переплавки и дальнейшей обработки
- Блоки - крупные отливки весом 500 и 1000 кг для промышленного использования
- Листы - различной толщины для производства коррозионностойких конструкций
- Гранулы - для использования в литейном производстве и порошковой металлургии
- Проволока - для использования в процессах металлизации и антикоррозионной защиты
- Порошок - для химической промышленности и производства красок
Все поставляемые формы цинка марки Ц2 соответствуют требованиям ГОСТ 3640-94 и сопровождаются сертификатами качества, подтверждающими заявленные характеристики материала.
Области применения цинка марки Ц2
Благодаря оптимальному сочетанию эксплуатационных характеристик и стоимости, цинк марки Ц2 находит широкое применение в различных отраслях промышленности:
- Антикоррозионная защита
- Горячее цинкование стальных конструкций и изделий
- Производство протекторов для катодной защиты
- Изготовление защитных покрытий для металлических изделий
- Автомобилестроение
- Изготовление деталей кузова и шасси
- Производство компонентов топливных и тормозных систем
- Изготовление декоративных элементов
- Электротехника
- Производство корпусов электроприборов
- Изготовление компонентов аккумуляторных батарей
- Создание элементов систем заземления
- Строительство
- Производство кровельных материалов
- Изготовление водосточных систем
- Создание архитектурных и декоративных элементов
- Литейное производство
- Изготовление фасонных отливок для различных отраслей
- Производство деталей для бытовой техники
- Изготовление сувенирной и декоративной продукции
- Химическая промышленность
- Производство соединений цинка (оксид, сульфат и др.)
- Изготовление пигментов для лакокрасочных материалов
- Создание катализаторов для различных химических процессов
Особенно эффективно применение цинка марки Ц2 в процессах горячего цинкования, где не требуется высокая чистота материала, но необходимы хорошие технологические свойства и экономическая эффективность процесса.
Сравнение с другими марками цинка
| Параметр | Цинк Ц0 | Цинк Ц1 | Цинк Ц2 | Цинк Ц3 |
|---|---|---|---|---|
| Содержание цинка, %, не менее | 99,975 | 99,95 | 98,7 | 97,5 |
| Максимальное содержание примесей, % | 0,025 | 0,05 | 1,3 | 2,5 |
| Максимальное содержание свинца, % | 0,006 | 0,013 | 0,07 | 2,0 |
| Маркировка на слитке | Белая полоса | Зеленая полоса | Красная полоса | Черная полоса |
| Основные области применения | Особо ответственные детали, фармацевтика | Антикоррозионная защита, электротехника | Общепромышленное применение, горячее цинкование | Неответственные детали, литье под давлением |
| Относительная стоимость | Высокая | Средне-высокая | Средняя | Низкая |
Как видно из таблицы, цинк марки Ц2 занимает промежуточное положение по содержанию основного элемента и примесей, что делает его оптимальным выбором для большинства стандартных промышленных применений, где не требуется особо высокая чистота материала.
Преимущества и недостатки цинка марки Ц2
Преимущества:
- Оптимальное соотношение цены и качества для большинства промышленных применений
- Хорошая коррозионная стойкость в атмосферных условиях
- Достаточная пластичность при нагреве до 100-150°C для большинства операций обработки давлением
- Хорошие литейные свойства благодаря низкой температуре плавления и хорошей жидкотекучести
- Широкая доступность и стабильность поставок
- Возможность многократной переработки без существенной потери свойств
Недостатки:
- Более высокое содержание примесей по сравнению с марками Ц0 и Ц1, что может отрицательно влиять на некоторые свойства
- Образование токсичного аэрозоля оксида цинка при плавлении
- Узкий температурный диапазон оптимальной пластичности (100-150°C)
- Хрупкость при температурах 200-250°C
- Относительно низкая прочность по сравнению с конструкционными сталями
- Ограниченная стойкость в кислых и щелочных средах
Часто задаваемые вопросы (FAQ)
Какова основная область применения цинка марки Ц2?
Основными областями применения цинка марки Ц2 являются горячее цинкование стальных конструкций, производство литых изделий для автомобильной промышленности и электротехники, изготовление защитных покрытий и создание декоративных элементов в строительстве. Благодаря оптимальному соотношению цены и качества, эта марка является наиболее распространенной для стандартных промышленных применений.
Чем отличается цинк марки Ц2 от марок Ц0 и Ц1?
Основное отличие заключается в содержании основного элемента и примесей: цинк Ц2 содержит не менее 98,7% цинка и до 1,3% примесей, тогда как марки Ц0 и Ц1 имеют более высокую чистоту (не менее 99,975% и 99,95% соответственно). Это влияет на механические свойства, коррозионную стойкость и область применения материала. Цинк Ц2 имеет более низкую стоимость, что делает его экономически эффективным выбором для многих стандартных применений.
Как влияет повышенное содержание примесей в цинке Ц2 на его свойства?
Повышенное содержание примесей в цинке марки Ц2 может оказывать как положительное, так и отрицательное влияние на его свойства. Например, наличие свинца улучшает литейные характеристики, но снижает пластичность при высоких температурах. Железо повышает твердость, но снижает коррозионную стойкость. Медь улучшает прочностные характеристики и устойчивость к коррозии. В целом, для большинства стандартных промышленных применений влияние имеющихся примесей не является критическим.
Можно ли использовать цинк Ц2 для изделий, контактирующих с пищевыми продуктами?
Использование цинка марки Ц2 для изделий, непосредственно контактирующих с пищевыми продуктами, не рекомендуется из-за повышенного содержания примесей, включая свинец и кадмий, которые могут мигрировать в пищу, особенно кислую. Для таких применений следует использовать специальные пищевые марки цинка или другие материалы, сертифицированные для контакта с пищевыми продуктами.
Какой срок службы имеют изделия с цинковым покрытием, выполненным из цинка марки Ц2?
Срок службы цинкового покрытия, выполненного из цинка марки Ц2, зависит от толщины покрытия и условий эксплуатации. При стандартной толщине покрытия 40-80 мкм в нормальных атмосферных условиях срок службы составляет 15-25 лет. В промышленной атмосфере или приморских районах срок службы сокращается до 7-15 лет. При повышенной толщине покрытия (80-120 мкм) и в сельской местности срок службы может достигать 30-40 лет.
Заключение
Цинк марки Ц2 представляет собой оптимальный по соотношению цены и качества материал для широкого спектра промышленных применений. Содержание основного элемента не менее 98,7% обеспечивает достаточно высокие эксплуатационные характеристики при относительно низкой стоимости.
Основными областями применения цинка Ц2 являются антикоррозионная защита металлических конструкций методом горячего цинкования, производство литых изделий для автомобильной промышленности и электротехники, изготовление кровельных материалов и водосточных систем. Материал хорошо подвергается обработке давлением при температурах 100-150°C и обладает хорошими литейными свойствами.
Компания "ОборонСпецСплав" предлагает цинк марки Ц2 в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы проконсультировать вас по вопросам выбора оптимального материала и формы поставки в зависимости от конкретных производственных задач.
Данная статья составлена на основе материалов нормативно-технической документации ГОСТ 3640-94, результатов исследований испытательной лаборатории компании "ОборонСпецСплав" и многолетнего практического опыта наших специалистов в области применения цинковых сплавов в различных отраслях промышленности. Информация актуализирована с учетом современных требований и технологических возможностей отрасли.
