Москва
Каталог
Цинк марки Ц0: характеристики, свойства и области применения
Цинк марки Ц0 относится к категории высокочистого металла с минимальным содержанием примесей и максимальной концентрацией основного элемента. В статье подробно рассмотрим химический состав, физико-механические свойства, особенности обработки и применения цинка данной марки, регламентируемого требованиями ГОСТ 3640-94.
Расшифровка маркировки и состав
Маркировка цинка в соответствии с отечественной системой обозначений достаточно проста и информативна. В марке Ц0:
- Ц – первая буква обозначает материал (цинк)
- 0 – цифра после буквы указывает на степень чистоты металла (в данном случае высшую)
Система маркировки цинка предполагает несколько градаций чистоты: Ц0, Ц1, Ц2, Ц3, где Ц0 имеет максимальную чистоту с содержанием основного элемента не менее 99,975%. Марка Ц0 соответствует высшему сорту цинка согласно ГОСТ 3640-94 и предназначена для наиболее ответственных применений, где критически важны стабильность свойств и минимальное содержание примесей.
Химический состав цинка марки Ц0

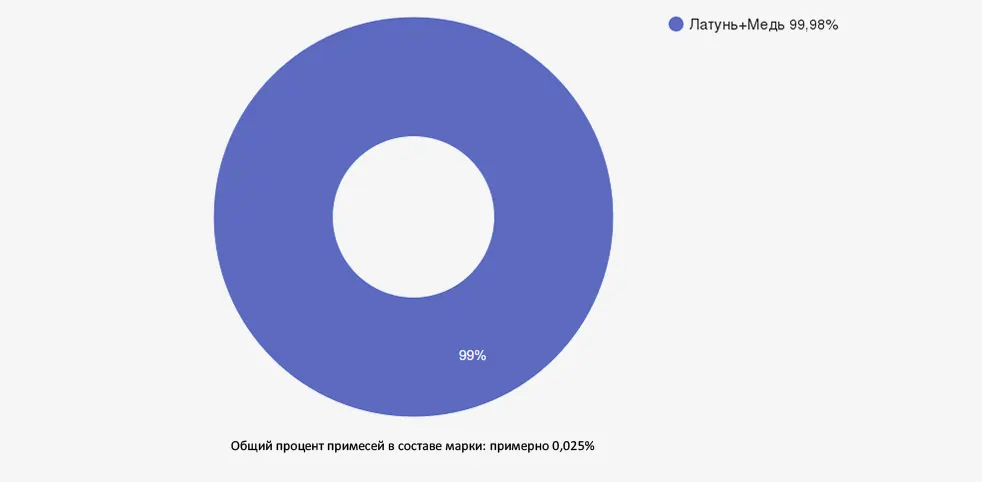

Цинк марки Ц0 представляет собой металл высокой степени чистоты с содержанием основного элемента не менее 99,975%. Остальные 0,025% приходятся на допустимые примеси, содержание которых строго регламентировано стандартом.
| Элемент | Содержание, %, не более | Влияние на свойства |
|---|---|---|
| Цинк (Zn) | 99,975 (основа) | Основной элемент, определяющий базовые свойства |
| Свинец (Pb) | 0,006 | Снижает пластичность при повышенных температурах |
| Кадмий (Cd) | 0,003 | Влияет на температуру плавления и пластичность |
| Железо (Fe) | 0,002 | Повышает твердость, снижает пластичность |
| Медь (Cu) | 0,001 | Увеличивает прочность и коррозионную стойкость |
| Сурьма (Sb) | 0,001 | Влияет на хрупкость при повышенных температурах |
| Олово (Sn) | 0,001 | Изменяет температуру плавления сплава |
| Алюминий (Al) | 0,001 | Повышает коррозионную стойкость |
Высокая степень чистоты цинка марки Ц0 обеспечивает его превосходные технологические характеристики при переработке и эксплуатации готовых изделий. Минимальное содержание примесей гарантирует стабильность физико-химических свойств и отсутствие отклонений при производственных процессах.
Физические и механические свойства
Цинк марки Ц0 обладает комплексом физических и механических свойств, которые определяют его широкое применение в различных отраслях промышленности:
- Плотность: 7,13 г/см³
- Температура плавления: 419,5°C
- Температура кипения: 906°C
- Теплопроводность: 116 Вт/(м·К)
- Удельное электрическое сопротивление: 0,059 мкОм·м
- Модуль упругости: 108 ГПа
- Твердость по Бринеллю: 30-40 НВ
Особенно важным свойством цинка марки Ц0 является его повышенная пластичность при нагреве до температуры 100-150°C. В этом диапазоне температур металл становится исключительно податливым для различных видов обработки: штамповки, прокатки, волочения и других технологических операций. При этом присутствие даже минимального количества таких примесей как олово, свинец и кадмий может существенно изменить температуру плавления сплава и его технологические характеристики.
Особенности обработки и применения
Технологические свойства
Цинк марки Ц0 отличается следующими технологическими характеристиками:
- Литейные свойства - хорошая жидкотекучесть делает его идеальным материалом для литья под давлением
- Обрабатываемость - при нагреве до 100-150°C легко поддается прокатке, штамповке и другим видам механической обработки
- Свариваемость - может соединяться пайкой и некоторыми специальными видами сварки
- Коррозионная стойкость - высокая устойчивость к атмосферной коррозии за счет образования защитной оксидной пленки
При работе с расплавом цинка следует соблюдать осторожность, так как при контакте с кислородом воздуха образуется аэрозоль оксида цинка, относящийся ко второму классу опасности. В твердом состоянии цинк марки Ц0 нетоксичен, пожаро- и взрывобезопасен, что упрощает его транспортировку и хранение.
Маркировка и идентификация
Для удобства идентификации на торец каждой чушки цинка марки Ц0 наносится характерная белая полоска, позволяющая визуально отличить данную марку от других видов цинка. Такая система маркировки значительно упрощает складской учет и снижает вероятность ошибки при отборе материала для производственных нужд.
Формы поставки
Компания "ОборонСпецСплав" предлагает следующие формы поставки цинка марки Ц0:
- Чушки - весом от 19 до 25 кг, применяются для горячего оцинкования стальных деталей и как сырье для производства сплавов
- Блоки - весом от 500 до 1000 кг, используются для крупносерийного производства
- Листы - различной толщины, применяются для изготовления вентиляционных систем и других конструкций, требующих высокой коррозионной стойкости
- Аноды - используются для электрохимического оцинкования металлических изделий
- Порошок - применяется в электротехнической промышленности и для нанесения защитных покрытий
Все поставляемые формы цинка марки Ц0 сопровождаются сертификатами качества и соответствуют требованиям ГОСТ 3640-94.
Области применения цинка марки Ц0
Благодаря уникальному сочетанию физико-химических свойств, цинк марки Ц0 находит широкое применение в различных отраслях промышленности:
- Защита от коррозии
- Горячее оцинкование стальных конструкций и деталей
- Электрохимическое оцинкование
- Производство антикоррозионных покрытий
- Металлургия
- Легирование различных сплавов
- Литье под давлением деталей сложной конфигурации
- Производство латуни, бронзы и других сплавов на основе цинка
- Строительство
- Изготовление кровельных материалов
- Производство водосточных систем
- Изготовление элементов вентиляционных систем
- Электротехническая промышленность
- Производство гальванических элементов
- Изготовление цинковых электродов
- Применение в качестве компонента полупроводниковых материалов
- Химическая промышленность
- Производство соединений цинка (оксида, сульфата и др.)
- Изготовление катализаторов
- Получение водорода методом взаимодействия с кислотами
Высокая чистота цинка марки Ц0 (99,975%) делает его незаменимым в производственных процессах, где требуется стабильность химического состава и отсутствие негативного влияния примесей.
Преимущества и недостатки цинка марки Ц0
Преимущества:
- Высокая чистота (99,975% Zn) гарантирует стабильность свойств
- Отличная коррозионная стойкость в атмосферных условиях
- Хорошая технологичность при температурах 100-150°C
- Нетоксичность в твердом состоянии
- Пожаро- и взрывобезопасность при транспортировке и хранении
- Возможность многократной переработки (рециклинг)
Недостатки:
- Образование токсичного аэрозоля оксида цинка при плавлении на воздухе
- Ограниченная прочность по сравнению с другими конструкционными металлами
- Склонность к хладноломкости при низких температурах
- Подверженность коррозии в кислых и щелочных средах
Часто задаваемые вопросы (FAQ)
В чем отличие цинка марки Ц0 от других марок цинка?
Цинк марки Ц0 отличается максимальной чистотой (99,975% Zn) среди всех промышленно производимых марок цинка. Это обеспечивает наилучшие показатели пластичности, коррозионной стойкости и однородности свойств.
Каковы основные области применения цинка марки Ц0?
Основные области применения включают: горячее оцинкование стальных деталей, производство цинковых листов для вентиляционных систем, изготовление цинковых анодов для защиты от коррозии, легирование различных сплавов и производство порошка для электротехнической промышленности.
Как долго служит цинковое покрытие, полученное с использованием цинка Ц0?
Срок службы цинкового покрытия зависит от условий эксплуатации и толщины слоя. В нормальных атмосферных условиях покрытие толщиной 80-100 мкм может сохранять защитные свойства до 25-30 лет. В агрессивных средах этот срок может сокращаться до 5-10 лет.
Подвержен ли цинк марки Ц0 гальванической коррозии при контакте с другими металлами?
Да, при контакте с более благородными металлами (медь, никель и др.) в присутствии электролита цинк может подвергаться гальванической коррозии, выступая в роли анода. Этот принцип используется в катодной защите, но может быть нежелательным в некоторых конструкциях.
Можно ли сваривать изделия из цинка марки Ц0?
Сварка цинка и его сплавов имеет определенные ограничения из-за низкой температуры плавления и образования токсичных аэрозолей. Чаще используются альтернативные методы соединения: пайка, клепка или применение специальных клеевых составов. При необходимости сварки требуется эффективная вентиляция и средства защиты.
Заключение
Цинк марки Ц0 представляет собой высококачественный металл с минимальным содержанием примесей, что обеспечивает его превосходные технологические свойства и широкий спектр применения. Благодаря высокой коррозионной стойкости, хорошей обрабатываемости при повышенных температурах и экологической безопасности в твердом состоянии, этот материал остается востребованным в различных отраслях промышленности.
Компания "ОборонСпецСплав" предлагает цинк марки Ц0 в различных формах поставки, соответствующих требованиям ГОСТ 3640-94, с полным пакетом сопроводительной документации и сертификатами качества. Наши специалисты готовы помочь с выбором оптимальной формы поставки в зависимости от ваших производственных задач.
Информация для данной статьи подготовлена с использованием нормативно-технической документации ГОСТ 3640-94, а также на основе практического опыта инженеров-металлургов компании "ОборонСпецСплав", имеющих многолетний стаж работы с цветными металлами и их сплавами.
