Марочник сталей и сплавов: характеристики, свойства / ОборонСпецСплав

Титан ВТ6: характеристики, свойства и применение высокопрочного сплава

Титановый сплав ВТ6 является одним из наиболее распространенных и универсальных деформируемых титановых сплавов. Относится к категории (α+β)-сплавов, легированных алюминием и ванадием, что обеспечивает оптимальное сочетание высокой прочности, хорошей технологичности и превосходной коррозионной стойкости.

Данный сплав занимает лидирующие позиции среди конструкционных материалов в современной индустрии, уступая по распространенности только сплавам алюминия, железа и магния. Благодаря своим выдающимся характеристикам, титан ВТ6 стал незаменимым материалом для авиакосмической отрасли, машиностроения и медицины.

Расшифровка маркировки ВТ6

Маркировка титанового сплава ВТ6 имеет четкую структуру и несет информацию о его происхождении и классификации:

В – обозначает, что разработка сплава велась Всероссийским научно-исследовательским институтом авиационных материалов (ВИАМ);
Т – указывает, что основой сплава является титан;
6 – порядковый номер сплава в системе классификации титановых сплавов, разработанных ВИАМ.

Данная система маркировки является отечественной и не распространяется на иностранных производителей. За рубежом аналогичный сплав обычно обозначается как Ti-6Al-4V или Grade 5.

Химический состав титана ВТ6

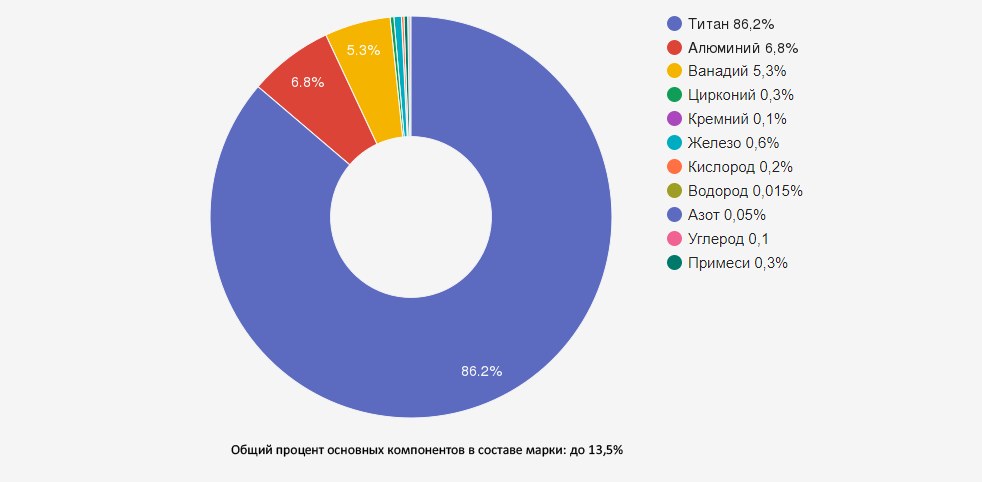

Химический состав сплава ВТ6 регламентируется ГОСТ 19807-91 и обеспечивает оптимальный баланс механических и технологических свойств. Основой сплава является титан с содержанием 86,45-90%, а ключевыми легирующими элементами выступают алюминий и ванадий.

Элемент	Содержание, %	Влияние на свойства
Титан (Ti)	86,45 - 90,0	Основа сплава
Алюминий (Al)	5,3 - 6,8	Стабилизатор α-фазы, повышает прочность, жаропрочность и снижает плотность
Ванадий (V)	3,5 - 5,3	Стабилизатор β-фазы, улучшает прочность и технологическую пластичность
Железо (Fe)	до 0,6	Стабилизатор β-фазы, способствует упрочнению
Цирконий (Zr)	до 0,3	Повышает прочность при комнатной и повышенных температурах
Кислород (O)	до 0,2	Примесь внедрения, ограничивается для сохранения пластичности
Углерод (C)	до 0,1	Контролируется как примесь
Кремний (Si)	до 0,1	Повышает жаропрочность
Азот (N)	до 0,05	Примесь внедрения, контролируется для обеспечения качества
Водород (H)	до 0,015	Строго лимитируется для предотвращения водородной хрупкости

Благодаря сбалансированному сочетанию α-стабилизатора (алюминия) и β-стабилизатора (ванадия), сплав ВТ6 имеет двухфазную (α+β)-структуру, обеспечивающую оптимальное сочетание прочности, пластичности и технологичности.

Механические свойства титана ВТ6

Титановый сплав ВТ6 обладает высокими механическими характеристиками, которые могут варьироваться в зависимости от состояния поставки и термической обработки.

Свойство	Значение	Состояние
Предел прочности (σв)	850-1000 МПа	После отжига
Предел текучести (σт)	750-950 МПа	После отжига
Относительное удлинение (δ)	10-15%	После отжига
Относительное сужение (ψ)	30-45%	После отжига
Ударная вязкость (KCU)	400-600 кДж/м²	После отжига
Модуль упругости (E)	~110 ГПа	При комнатной температуре
Твердость	280-340 HB	После отжига
Плотность	~4,45 г/см³	-
Предел выносливости	400-450 МПа	При 10⁷ циклов
Рабочая температура	до 400-450°C	При длительной эксплуатации

Сплав ВТ6 характеризуется высоким отношением прочности к плотности (удельной прочностью), что делает его особенно ценным для применения в авиакосмической технике, где критически важно снижение веса конструкций.

Физические свойства

Титановый сплав ВТ6, как и другие титановые сплавы, обладает рядом уникальных физических свойств, которые определяют его области применения:

Высокая температура плавления

Температура плавления сплава ВТ6 составляет около 1650°C, что обеспечивает сохранение механических свойств при повышенных температурах до 400-450°C при длительной эксплуатации.

Низкая теплопроводность

Сплав ВТ6 имеет низкую теплопроводность (около 7,1 Вт/(м·К)), что в 7-8 раз ниже, чем у алюминия и в 3-4 раза ниже, чем у стали. Это свойство делает его эффективным теплоизолятором и позволяет использовать в конструкциях, требующих сохранения температурного градиента.

Антифрикционные свойства

Титан обладает хорошими антифрикционными характеристиками, что снижает износ в парах трения. Этому способствует образование на поверхности оксидной пленки, обладающей высокой твердостью и износостойкостью.

Малая плотность

С плотностью около 4,45 г/см³, сплав ВТ6 почти в два раза легче стали, что обеспечивает высокую удельную прочность и делает его идеальным материалом для легких и прочных конструкций.

Немагнитность

Титановый сплав ВТ6 является немагнитным материалом, что важно для применения в электронике, медицине и специальной технике.

Коррозионная стойкость

Одним из выдающихся свойств титанового сплава ВТ6 является его исключительная коррозионная стойкость в различных агрессивных средах. Это обеспечивается образованием на поверхности плотной оксидной пленки (TiO₂), которая защищает металл от дальнейшего окисления и является химически инертной к большинству агрессивных сред.

Сплав ВТ6 демонстрирует превосходную устойчивость к:

Морской воде и морской атмосфере;
Разбавленным растворам кислот (серной, соляной, азотной);
Растворам солей;
Щелочным средам;
Атмосферной коррозии в любых климатических условиях;
Биологическим средам, что делает его биосовместимым и применимым в медицине.

Высокая коррозионная стойкость сплава ВТ6 позволяет использовать его в особо агрессивных условиях эксплуатации, где применение других конструкционных материалов невозможно или экономически нецелесообразно из-за необходимости частой замены или специальных защитных покрытий.

Технологические свойства

Титановый сплав ВТ6 обладает рядом важных технологических характеристик, которые следует учитывать при проектировании и изготовлении деталей:

Деформируемость

Сплав ВТ6 хорошо деформируется в горячем состоянии. Оптимальная температура горячей деформации составляет 850-950°C. В этом диапазоне температур сплав легко куется, прокатывается и штампуется, что позволяет получать различные формы полуфабрикатов и деталей.

Обрабатываемость резанием

Механическая обработка сплава ВТ6 требует учета его особенностей: высокой химической активности, низкой теплопроводности и склонности к наклепу. Для эффективной обработки рекомендуется использование твердосплавного или керамического инструмента, пониженных скоростей резания и интенсивного охлаждения.

Свариваемость

Сплав ВТ6 обладает удовлетворительной свариваемостью. Для получения качественных сварных соединений требуется надежная защита от атмосферных газов. Наиболее эффективны следующие методы сварки:

Аргонодуговая сварка;
Электронно-лучевая сварка;
Лазерная сварка;
Контактная сварка.

После сварки рекомендуется проведение отжига для снятия остаточных напряжений и стабилизации структуры.

Термическая обработка

Для сплава ВТ6 применяются следующие виды термической обработки:

Отжиг (700-800°C с последующим охлаждением на воздухе) – для снятия остаточных напряжений и получения оптимального сочетания прочности и пластичности;
Закалка (930-950°C с охлаждением в воде) с последующим старением (450-550°C) – для достижения максимальной прочности;
Двойной отжиг – для получения специальных свойств.

Формы поставки

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титанового сплава ВТ6, соответствующих требованиям ГОСТ и обеспечивающих оптимальные исходные характеристики для дальнейшей обработки:

Форма поставки	Описание	Особенности применения
Титановая проволока ВТ6	Изделие цилиндрической формы с постоянным сечением, поставляемое в мотках	Имеет высокие коррозионные свойства и повышенную прочность, используется для изготовления крепежных элементов и сварочной проволоки
Титановый лист ВТ6	Плоское изделие, произведенное путем прокатки	Отличается хорошими коррозионными свойствами и прочностью, применяется для изготовления обшивки и других плоских деталей
Титановый пруток ВТ6	Длинномерный полуфабрикат сплошного круглого сечения	Широко применяется в машиностроении для изготовления различных деталей методом механической обработки
Титановый круг ВТ6	Полуфабрикат сплошного круглого сечения диаметром до 180 мм	Используется для изготовления осесимметричных деталей
Титановые плиты ВТ6	Плоский прокат значительной толщины	Применяются для изготовления крупногабаритных деталей
Титановые трубы ВТ6	Полые профили различного диаметра	Используются в гидравлических и пневматических системах
Титановые поковки ВТ6	Заготовки, полученные методом ковки	Применяются для изготовления сложных по форме деталей с высокими требованиями к прочности
Титановые штамповки ВТ6	Заготовки, полученные методом штамповки	Используются для изготовления деталей с оптимальной макроструктурой

Все полуфабрикаты из титанового сплава ВТ6 поставляются с сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 19807-91 и гарантирующими заявленные характеристики.

Области применения

Благодаря уникальному комплексу свойств, включающему высокую удельную прочность, коррозионную стойкость и работоспособность при повышенных температурах, титановый сплав ВТ6 широко применяется в различных отраслях промышленности:

Авиационная и космическая промышленность

Силовые элементы конструкции планера самолетов;
Детали шасси;
Компоненты авиационных двигателей, работающие при температуре до 400-450°C;
Крепежные элементы и соединительные детали;
Элементы конструкции космических аппаратов;
Детали ракетных двигателей;
Баки для топлива и окислителя.

Судостроение

Судовые гребные винты;
Валы гребных винтов;
Детали насосов морской воды;
Теплообменное оборудование;
Корпусные элементы глубоководных аппаратов.

Медицина

Имплантаты (эндопротезы суставов, дентальные имплантаты);
Хирургические инструменты;
Компоненты медицинского оборудования;
Ортопедические устройства.

Химическая промышленность

Емкости для агрессивных сред;
Теплообменники;
Реакторы;
Трубопроводы и арматура.

Энергетика

Компоненты тепловых и атомных электростанций;
Лопатки турбин;
Теплообменное оборудование;
Специальные крепежные элементы.

Спортивная индустрия

Рамы велосипедов;
Теннисные ракетки;
Клюшки для гольфа;
Компоненты спортивного инвентаря для экстремальных видов спорта.

Особое значение имеет применение сплава ВТ6 в авиакосмической отрасли, где его использование позволяет снизить вес конструкций при сохранении высокой прочности и надежности, а также в медицине, где его биосовместимость и коррозионная стойкость делают его идеальным материалом для имплантатов.

Преимущества и недостатки

Преимущества сплава ВТ6:

Высокое отношение прочности к плотности (удельная прочность);
Исключительная коррозионная стойкость в различных агрессивных средах;
Сохранение механических свойств при температурах до 400-450°C;
Хорошая технологичность в горячем состоянии;
Удовлетворительная свариваемость;
Высокая усталостная прочность;
Биосовместимость;
Низкая теплопроводность;
Антифрикционные свойства;
Немагнитность.

Недостатки и технологические особенности:

Высокая стоимость из-за энергоемкости и трудоемкости извлечения титана из руд;
Сложность механической обработки из-за высокой химической активности и низкой теплопроводности;
Чувствительность к концентраторам напряжений;
Склонность к водородной хрупкости при ненадлежащей обработке;
Требовательность к соблюдению технологических режимов при обработке;
Необходимость защиты от атмосферных газов при сварке;
Ограниченная коррозионная стойкость в средах, содержащих фтор.

Правильный учет указанных особенностей при проектировании и изготовлении деталей из титанового сплава ВТ6 позволяет максимально использовать его преимущества и минимизировать влияние недостатков.

Вопросы и ответы (FAQ)

Какие зарубежные аналоги имеет титановый сплав ВТ6?

Титановый сплав ВТ6 имеет прямые зарубежные аналоги, наиболее известным из которых является американский сплав Ti-6Al-4V (Grade 5), широко применяемый во всем мире. Также близкими по химическому составу и свойствам являются европейские сплавы Ti6Al4V (EN 3.7165) и японский сплав DAT51. Эти материалы имеют схожие механические характеристики и области применения. В аэрокосмической промышленности США часто используется модификация Ti-6Al-4V ELI (Extra Low Interstitials) с пониженным содержанием примесей внедрения для повышенной пластичности и вязкости.

Почему сплав ВТ6 так широко используется в медицине?

Титановый сплав ВТ6 получил широкое распространение в медицине благодаря уникальному сочетанию свойств, критически важных для имплантируемых материалов. Во-первых, он обладает превосходной биосовместимостью – организм не отторгает титановые имплантаты, вокруг которых не образуется фиброзная капсула. Во-вторых, его модуль упругости (примерно 110 ГПа) ближе к модулю упругости костной ткани, чем у других металлических материалов, что снижает риск "экранирования напряжений" и резорбции костной ткани вокруг имплантата. В-третьих, высокая коррозионная стойкость в биологических средах обеспечивает долговечность имплантатов. Кроме того, титановые сплавы немагнитны, что позволяет проводить МРТ-диагностику пациентам с титановыми имплантатами. Механическая прочность ВТ6 обеспечивает надежность имплантатов даже при высоких нагрузках, что особенно важно для эндопротезов крупных суставов.

Как влияет термическая обработка на свойства сплава ВТ6?

Термическая обработка оказывает существенное влияние на свойства сплава ВТ6, позволяя в широких пределах регулировать соотношение прочности и пластичности. Отжиг при температурах 700-800°C с последующим охлаждением на воздухе обеспечивает формирование равновесной структуры с оптимальным сочетанием прочности и пластичности. Закалка с 930-950°C в воде с последующим старением при 450-550°C позволяет достичь максимальной прочности (до 1100-1200 МПа) при некотором снижении пластичности. Двойной отжиг (высокотемпературный отжиг при 950-980°C с быстрым охлаждением и последующий низкотемпературный отжиг при 550-650°C) обеспечивает формирование специальной структуры с повышенной усталостной прочностью. Отжиг после сварки при 600-650°C необходим для снятия остаточных напряжений и стабилизации структуры сварного шва. Важно отметить, что при термической обработке необходимо строго соблюдать рекомендованные режимы, так как перегрев или неправильный режим охлаждения могут привести к ухудшению свойств материала.

Какова стоимость титанового сплава ВТ6 по сравнению с другими конструкционными материалами?

Стоимость титанового сплава ВТ6 значительно выше, чем у большинства конструкционных сталей и алюминиевых сплавов. Это обусловлено сложностью и энергоемкостью процесса извлечения титана из руд, а также технологическими особенностями его обработки. В среднем, стоимость титанового сплава ВТ6 в 5-7 раз выше, чем у высоколегированных сталей, и в 3-4 раза выше, чем у высокопрочных алюминиевых сплавов. Однако, при оценке экономической эффективности применения титана необходимо учитывать не только первоначальную стоимость материала, но и эксплуатационные расходы на протяжении всего жизненного цикла изделия. Благодаря высокой коррозионной стойкости, титановые конструкции не требуют дополнительной антикоррозионной защиты и имеют значительно больший срок службы в агрессивных средах. Также следует учитывать, что высокая удельная прочность титана позволяет снизить массу конструкции, что особенно важно в авиации и космонавтике, где снижение массы приводит к существенной экономии топлива и увеличению полезной нагрузки.

Можно ли использовать сплав ВТ6 при криогенных температурах?

Титановый сплав ВТ6 сохраняет высокие механические свойства и пластичность при криогенных температурах (до -196°C и ниже), что делает его пригодным для использования в криогенной технике. В отличие от многих сталей, титановые сплавы не проявляют вязко-хрупкого перехода при понижении температуры, сохраняя удовлетворительную пластичность и вязкость даже при температуре жидкого азота (-196°C) и жидкого гелия (-269°C). Это обусловлено особенностями кристаллической структуры титана и механизмами его деформации. При криогенных температурах прочностные характеристики сплава ВТ6 даже несколько возрастают при сохранении достаточной пластичности. Эти свойства делают сплав ВТ6 перспективным материалом для создания криогенных резервуаров, трубопроводов, насосов и другого оборудования, используемого в производстве и транспортировке сжиженных газов, а также в космической технике, где возможно воздействие экстремально низких температур.

Какие основные методы получения полуфабрикатов из сплава ВТ6?

Производство полуфабрикатов из титанового сплава ВТ6 включает несколько основных технологических процессов. Первоначально производится выплавка слитков методом вакуумно-дугового переплава (ВДП) или электронно-лучевой плавки (ЭЛП), что обеспечивает высокую чистоту металла и однородность химического состава. Для получения листового проката применяется горячая прокатка слитков при температуре 900-950°C с последующей холодной прокаткой для достижения требуемых размеров и качества поверхности. Прутки и проволока производятся методом горячего прессования и последующего волочения. Для изготовления труб используется прессование с последующей протяжкой или прокаткой. Штамповки и поковки получают методами горячей деформации (ковки, штамповки) с последующей термической обработкой. В последние годы все большее распространение получают методы аддитивного производства (3D-печати) из порошка ВТ6, позволяющие создавать детали сложной геометрии с минимальными отходами материала. Особое внимание при всех методах обработки уделяется контролю за нагревом и охлаждением заготовок, а также защите от газонасыщения, что критически важно для обеспечения заданных свойств материала.

Заключение

Титановый сплав ВТ6 – универсальный высокопрочный материал с оптимальным сочетанием механических, физических и технологических свойств. Его ключевые преимущества: высокая удельная прочность, превосходная коррозионная стойкость, работоспособность при температурах от криогенных до 400-450°C и биосовместимость, делают его незаменимым для авиакосмической отрасли, медицины и других высокотехнологичных применений.

Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава ВТ6 по ГОСТ 19807-91: проволока, листы, прутки, круги, трубы и поковки. Для получения дополнительной информации и размещения заказа обращайтесь к нашим менеджерам.

Материалы для данной статьи подготовлены на основе требований ГОСТ 19807-91 и практического опыта специалистов компании "ОборонСпецСплав", имеющих многолетний опыт работы с титановыми сплавами и их применением в различных отраслях промышленности.
