Титан марки ВТ20: свойства, характеристики и промышленное применение
Титан марки ВТ20 — высокопрочный жаропрочный деформируемый α-сплав, широко применяемый в авиационной, космической и других отраслях промышленности. Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ20, соответствующих требованиям ГОСТ 19807-91. Благодаря уникальному сочетанию жаропрочности, коррозионной стойкости и отличной свариваемости, этот материал является оптимальным выбором для изготовления ответственных деталей и конструкций, длительно работающих при температурах до 500°C.
Расшифровка маркировки и состав титана ВТ20
Маркировка ВТ20 имеет следующую расшифровку:
- В — разработан во Всероссийском научно-исследовательском институте Авиационных Материалов (ВИАМ)
- Т — титановый сплав
- 20 — порядковый номер разработки

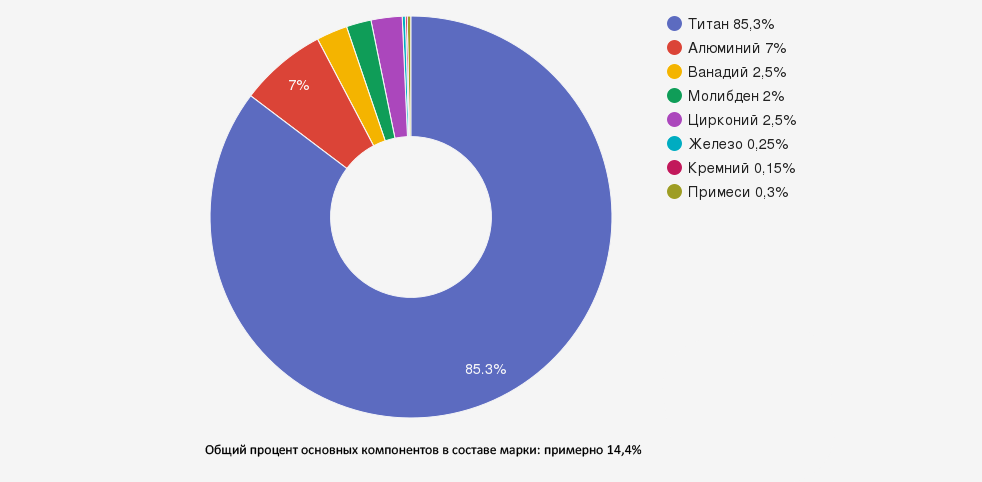

Химический состав по ГОСТ 19807-91
Химический состав титанового сплава ВТ20 регламентируется ГОСТ 19807-91 "Титан и сплавы титановые деформируемые. Марки". Сплав относится к псевдо-α-сплавам с повышенным содержанием алюминия, что обеспечивает его высокую жаропрочность.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 84,938-91,7 | Основа сплава |
| Алюминий (Al) | 5,5-7,0 | Основной легирующий элемент, повышает жаропрочность, снижает плотность |
| Цирконий (Zr) | 1,5-2,5 | Упрочняет α-фазу, повышает жаропрочность и сопротивление ползучести |
| Ванадий (V) | 0,8-2,5 | Стабилизирует β-фазу, улучшает прочность и технологичность |
| Молибден (Mo) | 0,5-2,0 | Стабилизирует β-фазу, повышает прочность, улучшает жаропрочность |
| Железо (Fe) | ≤ 0,3 | Стабилизирует β-фазу, повышает прочность |
| Кремний (Si) | ≤ 0,15 | Повышает жаропрочность и сопротивление ползучести |
| Кислород (O) | ≤ 0,15 | Повышает прочность, но снижает пластичность и вязкость |
| Углерод (C) | ≤ 0,1 | Повышает прочность, но снижает пластичность |
| Азот (N) | ≤ 0,05 | Повышает прочность, но снижает пластичность и вязкость |
| Водород (H) | ≤ 0,012 | Вредная примесь, вызывает водородную хрупкость |
Суммарное содержание примесей в сплаве ВТ20 не превышает 0,3%, что обеспечивает стабильность его свойств и высокое качество изделий. Относительно высокое содержание алюминия (5,5-7,0%) в сочетании с цирконием (1,5-2,5%) обеспечивает повышенную жаропрочность и стабильность свойств при высоких температурах.
Физические и механические свойства титана ВТ20
Титановый сплав ВТ20 обладает комплексом ценных физико-механических характеристик, определяющих его широкое применение в различных отраслях промышленности:
Физические свойства
| Свойство | Значение |
|---|---|
| Плотность | 4,45-4,5 г/см³ |
| Температура плавления | 1650-1660°C |
| Теплопроводность (при 20°C) | 7,9-8,4 Вт/(м·°C) |
| Удельная теплоемкость (при 20°C) | 0,586 кДж/(кг·°C) |
| Температурный коэффициент линейного расширения (при 20-100°C) | 8,2·10⁻⁶ °C⁻¹ |
| Удельное электрическое сопротивление | 150-160·10⁻⁶ Ом·см |
| Модуль упругости | 115-120 ГПа |
Механические свойства
Механические свойства сплава ВТ20 зависят от вида полуфабриката и состояния поставки:
| Свойство | Листы, плиты | Прутки, поковки |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 950-1100 | 950-1150 |
| Предел текучести (σт), МПа | 880-1000 | 880-1050 |
| Относительное удлинение (δ), % | 8-12 | 6-10 |
| Относительное сужение (ψ), % | 20-30 | 15-25 |
| Ударная вязкость (KCU), МДж/м² | 0,3-0,5 | 0,3-0,4 |
| Твердость (HB) | 285-335 | 285-340 |
Жаропрочные свойства
Сплав ВТ20 сохраняет высокие механические свойства при повышенных температурах:
| Температура, °C | Предел прочности (σв), МПа | Предел текучести (σт), МПа |
|---|---|---|
| 20 | 950-1100 | 880-1000 |
| 200 | 800-900 | 700-850 |
| 300 | 700-800 | 600-700 |
| 400 | 600-700 | 500-600 |
| 500 | 500-600 | 400-500 |
Технологические свойства
- Свариваемость — хорошая, сплав сваривается всеми видами сварки (аргонодуговая, электронно-лучевая, контактная)
- Деформируемость — хорошая в горячем состоянии, ограниченная в холодном
- Обрабатываемость резанием — удовлетворительная, требует специальных режимов и инструментов
- Коррозионная стойкость — высокая в различных средах, включая морскую воду и многие химические реагенты
- Жаропрочность — сохраняет работоспособность при температурах до 500°C
Термическая обработка титана ВТ20
Сплав ВТ20 поддается термической обработке для улучшения структуры и свойств. Основные виды термической обработки:
Отжиг
Отжиг применяется для снятия внутренних напряжений и получения стабильной структуры. Режимы отжига:
- Полный отжиг: нагрев до 750-800°C, выдержка 1-2 часа, охлаждение с печью
- Двойной отжиг: нагрев до 880-900°C, выдержка 1 час, охлаждение до 550-650°C, выдержка 2-3 часа, охлаждение на воздухе
Старение
Старение применяется для повышения прочности и стабилизации структуры:
- Нагрев до 450-550°C
- Выдержка 5-10 часов
- Охлаждение на воздухе
Термическая обработка сварных соединений
После сварки для снятия внутренних напряжений и стабилизации структуры рекомендуется проводить отжиг:
- Нагрев до 600-650°C
- Выдержка 1-2 часа
- Охлаждение на воздухе
Термическая обработка позволяет получить оптимальное сочетание прочности, пластичности и жаропрочности для конкретных условий эксплуатации изделий из сплава ВТ20.
Особенности обработки титана ВТ20
Сплав ВТ20 характеризуется специфическими особенностями при различных видах обработки:
Горячая деформация
Титан ВТ20 хорошо деформируется в горячем состоянии при следующих температурах:
- Ковка и штамповка: 870-970°C с окончанием деформации при температуре не ниже 750-800°C
- Прокатка: 820-950°C
- Прессование: 850-950°C
После горячей деформации рекомендуется проводить отжиг для снятия внутренних напряжений и получения стабильной структуры материала.
Холодная деформация
Холодная деформация сплава ВТ20 ограничена из-за высокого содержания алюминия. Допускается холодная деформация с небольшими степенями обжатия (до 10-15%). Для более значительных деформаций рекомендуется применять теплую (400-600°C) или горячую (800-950°C) деформацию.
Обработка резанием
При обработке резанием титана ВТ20 необходимо учитывать следующие особенности:
- Использование твердосплавного инструмента с положительными передними углами
- Применение низких скоростей резания (20-30 м/мин)
- Обильное охлаждение для предотвращения перегрева и наводороживания
- Жесткое закрепление заготовки и инструмента для исключения вибраций
Сварка
Сплав ВТ20 обладает хорошей свариваемостью. Особенности процесса сварки:
- Тщательная очистка свариваемых поверхностей от загрязнений и оксидных пленок
- Использование инертной защитной атмосферы (аргон, гелий)
- Применение присадочной проволоки аналогичного состава или из сплава ВТ1-00
- Контроль параметров режима сварки для минимизации тепловложения
- Отжиг после сварки для снятия внутренних напряжений
Формы поставки титана ВТ20
Компания "ОборонСпецСплав" предлагает титан марки ВТ20 в различных формах поставки:
Титановый лист ВТ20
Титановый лист марки ВТ20 изготавливается из деформируемого сплава, толщиной от 0,3 мм. Характеристики:
- Толщина: от 0,3 до 10,0 мм
- Ширина: от 500 до 2000 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Титановая плита ВТ20
Титановая плита марки ВТ20, прямоугольник, со сплошным сечением. Обладает отличными коррозионными и деформируемыми свойствами. Параметры:
- Толщина: от 10,0 до 150,0 мм
- Ширина: от 500 до 2000 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Титановый пруток ВТ20
Титановый пруток марки ВТ20, цилиндрическая, длинномерная заготовка. Производится из деформируемого сплава. Характеристики:
- Диаметр: от 8 до 200 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Титановый круг ВТ20
Титановый круг марки ВТ20, заготовка сплошного, круглого сечения. Используется в машиностроении и приборостроении. Параметры:
- Диаметр: от 20 до 250 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Титановый слиток ВТ20
Титановый слиток марки ВТ20, или чушка, изделие предназначенное для переплавки и изготовления изделий. Характеристики:
- Диаметр: от 200 до 1000 мм
- Длина: от 500 до 4000 мм
- Масса: от 100 до 10000 кг
Титановая фольга ВТ20
Титановая фольга из сплава ВТ20 обычно изготавливается методом холодной прокатки с промежуточными отжигами. Параметры:
- Толщина: от 0,05 до 0,3 мм
- Ширина: от 100 до 1000 мм
- Состояние поставки: отожженное
Титановая труба ВТ20
Трубы из сплава ВТ20 изготавливаются путем горячей или холодной деформации с промежуточными отжигами. Характеристики:
- Наружный диаметр: от 10 до 200 мм
- Толщина стенки: от 0,5 до 10,0 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Области применения титана ВТ20
Благодаря своим высоким механическим и жаропрочным свойствам, титановый сплав ВТ20 нашел широкое применение в различных отраслях промышленности:
Авиационная промышленность
- Обшивки крыла самолетов
- Элементы силовых конструкций летательных аппаратов
- Детали и сварные узлы, работающие при повышенных температурах
- Компоненты двигателей и выхлопных систем
Космическая техника
- Корпусные детали и элементы конструкций космических аппаратов
- Баки для компонентов ракетного топлива
- Детали двигательных установок
- Теплозащитные экраны
Энергетическое машиностроение
- Теплообменники
- Детали турбин
- Корпуса реакторов
- Элементы трубопроводов
Химическая промышленность
- Реакторы и емкости для агрессивных сред
- Трубопроводы для транспортировки коррозионно-активных веществ
- Насосы и клапаны
- Теплообменное оборудование
Нефтегазовая промышленность
- Детали морских платформ
- Оборудование для глубоководной добычи
- Компоненты насосно-компрессорного оборудования
- Элементы трубопроводов
Судостроение
- Корпусные детали подводных лодок
- Гребные винты
- Детали энергетических установок
- Элементы конструкций, работающие в морской воде
Преимущества и недостатки титана ВТ20
Преимущества
- Высокая жаропрочность до 500°C
- Отличная коррозионная стойкость в различных средах
- Хорошая свариваемость всеми видами сварки
- Высокая удельная прочность (отношение прочности к плотности)
- Стабильность механических свойств при длительной эксплуатации при повышенных температурах
- Высокое сопротивление ползучести
- Хорошая технологичность при горячей деформации
Недостатки
- Более высокая стоимость по сравнению с конструкционными сталями
- Ограниченная холодная деформируемость
- Сложность обработки резанием
- Необходимость защитной атмосферы при сварке и термической обработке
- Склонность к водородной хрупкости при неправильном хранении или обработке
- Относительно низкая теплопроводность
Сравнение титана ВТ20 с другими титановыми сплавами
| Характеристика | ВТ20 | ВТ6 | ВТ5-1 | ОТ4-1 |
|---|---|---|---|---|
| Тип сплава | Псевдо-α | (α+β) | α | Псевдо-α |
| Главные легирующие элементы | Al, Zr, Mo, V | Al, V | Al, Sn | Al, Mn |
| Содержание Al, % | 5,5-7,0 | 5,3-6,8 | 4,5-6,0 | 3,5-5,0 |
| Предел прочности, МПа | 950-1100 | 850-950 | 750-950 | 700-900 |
| Максимальная рабочая температура, °C | 500 | 350-400 | 400 | 350 |
| Свариваемость | Хорошая | Хорошая | Отличная | Хорошая |
| Холодная деформируемость | Ограниченная | Ограниченная | Удовлетворительная | Хорошая |
| Основное применение | Жаропрочные детали, обшивки крыла | Универсальное применение | Детали, работающие до 400°C | Детали с хорошей свариваемостью |
Часто задаваемые вопросы о титане ВТ20
Почему титан ВТ20 обладает высокой жаропрочностью?
Высокая жаропрочность титана ВТ20 обусловлена его химическим составом и структурой. Повышенное содержание алюминия (5,5-7,0%) в сочетании с цирконием (1,5-2,5%) упрочняет α-фазу титана и повышает ее стабильность при высоких температурах. Дополнительное легирование молибденом и ванадием создает дисперсные выделения в структуре, которые препятствуют движению дислокаций при повышенных температурах. Благодаря этому сплав ВТ20 сохраняет высокие механические свойства при длительной эксплуатации при температурах до 500°C, что делает его незаменимым материалом для деталей авиационных и космических конструкций.
Каковы особенности сварки титана ВТ20?
Титан ВТ20 обладает хорошей свариваемостью, однако процесс сварки имеет ряд особенностей. Основные требования включают: тщательную подготовку поверхностей перед сваркой (очистка от загрязнений и оксидных пленок); обязательное использование защитной атмосферы (аргон высокой чистоты) для предотвращения окисления и газонасыщения; контроль теплового режима для исключения перегрева материала; применение присадочной проволоки аналогичного состава или из технически чистого титана; обязательный послесварочный отжиг для снятия внутренних напряжений (600-650°C в течение 1-2 часов). При соблюдении этих условий сварные соединения из ВТ20 демонстрируют высокие механические свойства и коррозионную стойкость.
Как влияет содержание алюминия на свойства сплава ВТ20?
Содержание алюминия в сплаве ВТ20 (5,5-7,0%) оказывает многостороннее влияние на его свойства. Алюминий является основным α-стабилизатором в титановых сплавах и повышает температуру полиморфного превращения. Увеличение содержания алюминия приводит к: повышению прочности и модуля упругости; увеличению жаропрочности и сопротивления ползучести; улучшению окислительной стойкости при высоких температурах; снижению плотности сплава. Однако повышенное содержание алюминия также снижает пластичность и ухудшает холодную деформируемость материала. Оптимальное содержание алюминия в сплаве ВТ20 обеспечивает баланс между жаропрочностью, прочностью и технологичностью.
Для каких условий эксплуатации наиболее подходит титан ВТ20?
Титан ВТ20 оптимально подходит для следующих условий эксплуатации: длительная работа при температурах до 500°C под нагрузкой; эксплуатация в агрессивных средах, включая морскую воду, разбавленные кислоты и щелочи; условия, требующие сочетания высокой прочности и малого веса; конструкции, подверженные термоциклированию; силовые элементы, требующие высокой устойчивости к ползучести; сварные конструкции, работающие при повышенных температурах. Сплав используется преимущественно в авиационной и космической технике, энергетическом машиностроении, химической и нефтегазовой промышленности.
Заключение
Титан марки ВТ20 представляет собой высокопрочный жаропрочный псевдо-α-сплав, разработанный для длительной эксплуатации при температурах до 500°C. Благодаря оптимальному легированию алюминием, цирконием, молибденом и ванадием, этот материал обладает исключительным сочетанием прочности, жаропрочности, коррозионной стойкости и свариваемости.
Основными преимуществами сплава ВТ20 являются: высокая удельная прочность, стабильность свойств при повышенных температурах, отличная коррозионная стойкость в различных средах и хорошая технологичность при сварке и горячей деформации. Эти характеристики делают его незаменимым материалом для изготовления ответственных деталей и конструкций в авиационной, космической и других высокотехнологичных отраслях промышленности.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ20 (листы, плиты, прутки, круги, слитки, фольгу, трубы), изготовленных в строгом соответствии с требованиями ГОСТ 19807-91. Наши специалисты готовы проконсультировать вас по вопросам выбора оптимальных характеристик материала и оформления заказа на поставку титана ВТ20 в требуемой форме.
Информация для данной статьи подготовлена на основе ГОСТ 19807-91 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области поставок и применения титановых сплавов. Представленные технические характеристики соответствуют требованиям нормативной документации и отражают реальные свойства материала.
