Москва
Каталог
Титан ВТ1-00: технические характеристики, свойства и применение
Титан марки ВТ1-00 — высокочистый технически чистый титановый сплав с содержанием основного элемента 99,58-99,9%. Отличается превосходной коррозионной стойкостью, хорошими показателями пластичности, исключительной прочностью при малом весе и работоспособностью в широком температурном диапазоне от -253°C до +150°C. ВТ1-00 является одной из самых чистых титановых марок, регламентируемых ГОСТ 19807-91, что обеспечивает его превосходные эксплуатационные характеристики в особо ответственных конструкциях.
Расшифровка маркировки
Маркировка ВТ1-00 имеет следующую расшифровку:
- В — разработка Всероссийского научно-исследовательского института авиационных материалов (ВИАМ)
- Т — титановый сплав
- 1 — порядковый номер разработки
- 00 — индекс чистоты, указывающий на максимально высокую степень очистки от примесей
В системе цветовой маркировки металлопроката титан ВТ1-00 маркируется комбинированной окраской: половина белого, половина черного цвета, что позволяет быстро идентифицировать материал на складах и производственных участках.

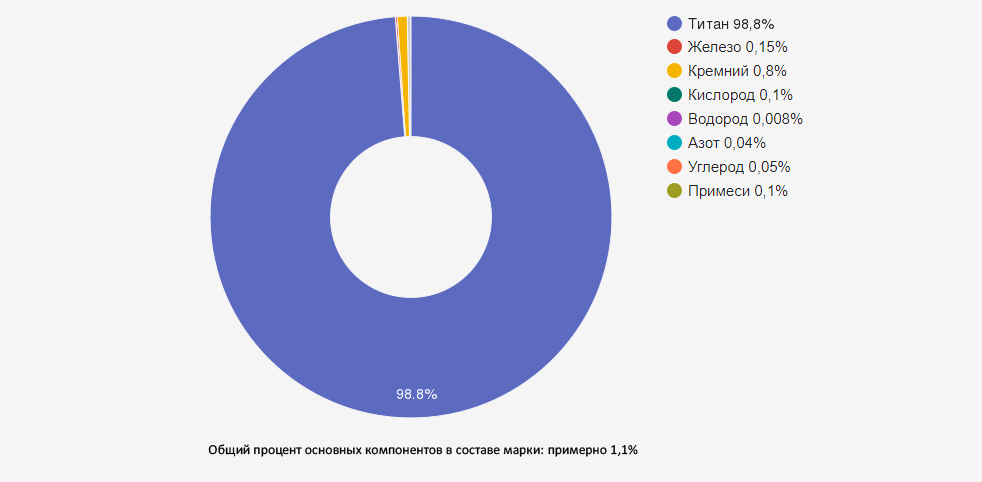

Химический состав
Согласно ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки», химический состав титана ВТ1-00 строго регламентирован и характеризуется повышенной чистотой:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 99,58-99,9 (основа) | Основной элемент сплава |
| Железо (Fe) | ≤ 0,15 | Повышает прочность, но в большем количестве снижает коррозионную стойкость |
| Кислород (O) | ≤ 0,10 | Увеличивает прочность, но снижает пластичность и вязкость |
| Кремний (Si) | ≤ 0,08 | Повышает жаропрочность и сопротивление ползучести |
| Углерод (C) | ≤ 0,05 | Увеличивает прочность и твердость, снижает пластичность |
| Азот (N) | ≤ 0,04 | Повышает прочность, но снижает пластичность и вязкость |
| Водород (H) | ≤ 0,008 | Является вредной примесью, вызывает водородную хрупкость |
| Прочие примеси | ≤ 0,1 (суммарно) | Контролируются для обеспечения качества сплава |
Пониженное содержание примесей (особенно кислорода, азота и железа) по сравнению с маркой ВТ1-0 обеспечивает титану ВТ1-00 повышенную пластичность, лучшую коррозионную стойкость и работоспособность при криогенных температурах.
Физические свойства
Титан ВТ1-00 обладает следующими физическими характеристиками:
| Свойство | Значение |
|---|---|
| Плотность | 4,5 г/см³ |
| Температура плавления | 1668°C |
| Коэффициент теплопроводности | 22,7 Вт/(м·К) |
| Удельное электрическое сопротивление | 0,42 мкОм·м |
| Коэффициент линейного расширения | 8,2·10⁻⁶ 1/°C (20-100°C) |
| Теплоемкость | 540 Дж/(кг·К) |
| Магнитная проницаемость | 1,00005 (немагнитный материал) |
| Модуль упругости | 112 ГПа |
Механические свойства
Титан ВТ1-00 отличается сочетанием высокой прочности, пластичности и низкой плотности. Механические свойства сплава в отожженном состоянии:
| Свойство | Значение |
|---|---|
| Предел прочности (σв) | 300-450 МПа |
| Предел текучести (σт) | 200-375 МПа |
| Относительное удлинение (δ) | 25-30% |
| Относительное сужение (ψ) | 60-65% |
| Твердость по Бринеллю | 110-140 HB |
| Ударная вязкость (KCU) | 0,8-1,2 МДж/м² |
Благодаря пониженному содержанию примесей, титан ВТ1-00 демонстрирует лучшие показатели пластичности и вязкости по сравнению с другими техническими титановыми сплавами, что делает его незаменимым при изготовлении изделий сложной формы методами холодной деформации.
Технологические свойства
Основные технологические характеристики:
- Коррозионная стойкость — исключительная устойчивость в большинстве агрессивных сред, включая морскую воду, растворы кислот, щелочей и солей
- Пластичность — высокие показатели пластичности и деформируемости в холодном и горячем состоянии
- Свариваемость — отличная свариваемость всеми видами сварки с обеспечением надежных соединений
- Обрабатываемость — удовлетворительная обрабатываемость резанием при применении специальных режимов и инструментов
- Жаропрочность — сохранение работоспособности при повышенных температурах до 150°C
- Криогенная стойкость — исключительная стабильность свойств при сверхнизких температурах до -253°C (температуры жидкого водорода)
- Биосовместимость — высокая биологическая совместимость с тканями организма
- Немагнитность — полное отсутствие магнитных свойств
- Низкая ползучесть — высокая стабильность размеров при длительном нагружении
Термическая обработка
Для титана ВТ1-00 применяются следующие виды термической обработки:
- Отжиг — проводится при температуре 650-750°C с последующим охлаждением на воздухе. Цель — снятие внутренних напряжений и повышение пластичности
- Рекристаллизационный отжиг — выполняется при 750-800°C для восстановления структуры после холодной деформации и достижения оптимального сочетания прочности и пластичности
- Вакуумный отжиг — осуществляется при 600-700°C в вакууме для удаления водорода и предотвращения водородной хрупкости
- Низкотемпературный отжиг — проводится при 400-450°C для частичного снятия напряжений без существенного изменения структуры материала
Особенности сварки
Титан ВТ1-00 обладает превосходной свариваемостью, что позволяет применять различные виды сварки для изготовления конструкций из этого материала. Однако для получения качественных сварных соединений необходимо соблюдать специфические технологические требования:
- Тщательная очистка свариваемых поверхностей от загрязнений, особенно от масел, жиров и влаги
- Обязательная газовая защита зоны сварки и прилегающих участков инертными газами (аргон, гелий) до охлаждения металла ниже 400°C
- Применение присадочных материалов, соответствующих по составу основному металлу
- Предпочтительные методы сварки: аргонодуговая, электронно-лучевая, лазерная, контактная
- Необходимость применения специальных приспособлений для фиксации деталей с учетом высокой химической активности титана при нагреве
- Рекомендуется последующий отжиг сварных соединений для снятия сварочных напряжений
Формы поставки
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из титана ВТ1-00:
| Вид продукции | Размеры | Нормативный документ |
|---|---|---|
| Листы | Толщина 0,3-10 мм | ГОСТ 22178-76 |
| Плиты | Толщина 11-150 мм | ГОСТ 22178-76, ГОСТ 23755-79 |
| Прутки (круг, квадрат, шестигранник) | Диаметр/размер 5-150 мм | ГОСТ 26492-85 |
| Трубы | Диаметр 5-150 мм, стенка 0,5-12 мм | ГОСТ 24890-81, ГОСТ 22897-86 |
| Фольга | Толщина 0,05-0,2 мм | ГОСТ 22178-76 |
| Проволока | Диаметр 0,2-10 мм | ГОСТ 27265-87 |
| Полосы и ленты | Толщина 0,1-4 мм, ширина 10-300 мм | ГОСТ 22178-76, ГОСТ 23755-79 |
| Поковки и штамповки | По чертежам заказчика | ГОСТ 22897-86 |
| Профили | Различные конфигурации по спецификации | ГОСТ 22897-86 |
Области применения
Благодаря сочетанию высокой чистоты, коррозионной стойкости, пластичности и работоспособности в широком диапазоне температур, титан ВТ1-00 находит применение в различных отраслях промышленности:
Криогенная техника
- Сосуды для хранения и транспортировки сжиженных газов (азот, гелий, водород)
- Трубопроводы для криогенных жидкостей
- Компоненты низкотемпературных систем и установок
- Конструкционные элементы криостатов
- Детали для сверхпроводящих систем
Химическая промышленность
- Реакторы для агрессивных сред
- Теплообменники
- Фильтровальное оборудование
- Ёмкости для хранения и транспортировки химикатов
- Трубопроводная арматура
- Насосное оборудование для перекачки агрессивных сред
Медицина
- Имплантаты и эндопротезы
- Хирургические инструменты
- Детали медицинского оборудования
- Стоматологические компоненты
- Корпуса и функциональные элементы кардиостимуляторов
- Компоненты аппаратов искусственного кровообращения
Пищевая промышленность
- Ёмкости для хранения и переработки пищевых продуктов
- Теплообменные аппараты
- Реакторы для производства пищевых кислот
- Оборудование для молочной промышленности
- Технологическое оборудование ликероводочного производства
Приборостроение
- Корпуса и детали высокоточных приборов
- Детали гироскопов и акселерометров
- Компоненты измерительной аппаратуры
- Детали оптических приборов
- Мембраны и упругие элементы датчиков
Машиностроение
- Детали насосов и компрессоров
- Элементы трубопроводной арматуры
- Конструкционные детали для морской техники
- Крепежные изделия специального назначения
- Детали вакуумного оборудования
Зарубежные аналоги
Титан ВТ1-00 имеет следующие зарубежные аналоги с близкими характеристиками:
- США: ASTM Grade 1, UNS R50250
- Германия: DIN 3.7025, WNr 3.7025
- Япония: JIS TP270H
- Китай: TA1
- Международный стандарт: ISO 5832-2 (для медицинских применений)
При замене отечественного титана ВТ1-00 на зарубежные аналоги следует учитывать некоторые различия в химическом составе и регламентируемых свойствах. Полной эквивалентности между марками различных стандартов не существует.
Преимущества и недостатки
Преимущества титана ВТ1-00:
- Повышенная чистота и минимальное содержание примесей
- Превосходная коррозионная стойкость в большинстве агрессивных сред
- Высокая пластичность и деформируемость
- Отличная свариваемость всеми промышленными методами
- Работоспособность в широком диапазоне температур (от -253°C до +150°C)
- Биологическая совместимость и нетоксичность
- Низкая плотность (примерно в 1,7 раза легче стали)
- Немагнитность
- Низкая ползучесть при длительных статических нагрузках
Недостатки титана ВТ1-00:
- Высокая стоимость по сравнению с конструкционными сталями
- Сложность обработки резанием (повышенный износ инструмента, необходимость применения специальных режимов)
- Высокая химическая активность при повышенных температурах
- Чувствительность к поверхностным дефектам
- Необходимость соблюдения специальных технологических режимов при термообработке и сварке
- Ограниченная доступность и сравнительно высокая стоимость полуфабрикатов
Сравнение с другими титановыми сплавами
Для правильного выбора материала важно понимать различия между техническими титановыми сплавами:
| Параметр | ВТ1-00 | ВТ1-0 | ВТ1-1 |
|---|---|---|---|
| Содержание Ti, % | 99,58-99,9 | 99,24-99,7 | 98,61-99,5 |
| Содержание O, % макс. | 0,10 | 0,20 | 0,15 |
| Содержание Fe, % макс. | 0,15 | 0,25 | 0,25 |
| Относительное удлинение, % | 25-30 | 25-27 | 20-25 |
| Предел прочности, МПа | 300-450 | 400-450 | 400-500 |
| Основные преимущества | Высокая пластичность, криогенная стойкость | Баланс прочности и пластичности | Повышенная прочность |
| Типичные применения | Криогенная техника, медицина | Химическое оборудование, теплообменники | Детали с повышенной прочностью |
Методы производства полуфабрикатов
Полуфабрикаты из титана ВТ1-00 производятся различными методами деформационной обработки:
- Листы и плиты — получают горячей и холодной прокаткой с промежуточными отжигами
- Прутки — изготавливаются методами горячей прокатки, прессования или ковки с последующей термообработкой
- Трубы — производятся методами прессования, прокатки или волочения с промежуточными отжигами
- Проволока — получается горячим прессованием с последующим холодным волочением
- Поковки и штамповки — изготавливаются горячей деформацией с последующей термообработкой
Все полуфабрикаты подвергаются тщательному контролю качества, включая проверку химического состава, механических свойств, ультразвуковой контроль и капиллярную дефектоскопию для выявления поверхностных дефектов.
Хранение и транспортировка
Для сохранения качества и эксплуатационных характеристик титана ВТ1-00 необходимо соблюдать следующие требования к хранению и транспортировке:
- Хранить в сухих закрытых помещениях при относительной влажности воздуха не более 75%
- Не допускать контакта с влагой, маслами и химически активными веществами
- Предохранять от механических повреждений и загрязнений
- Листовой и прутковый прокат хранить на специальных стеллажах или подставках
- При транспортировке использовать жесткую упаковку, предотвращающую деформацию и механические повреждения
- Для длительного хранения рекомендуется нанесение консервационных покрытий или использование ингибированной упаковки
Часто задаваемые вопросы
Основное отличие заключается в степени чистоты материала. Титан ВТ1-00 содержит меньше примесей, особенно кислорода (≤0,10% против ≤0,20% в ВТ1-0) и железа (≤0,15% против ≤0,25% в ВТ1-0). Благодаря повышенной чистоте, ВТ1-00 обладает лучшей пластичностью, коррозионной стойкостью и работоспособностью при криогенных температурах, однако имеет несколько меньшую прочность по сравнению с ВТ1-0.
Более высокая температура плавления ВТ1-00 объясняется меньшим содержанием примесей. Чистый титан имеет температуру плавления около 1668°C, а примеси, особенно внедрения (кислород, азот, углерод), образуют с титаном эвтектические системы, снижающие температуру плавления сплава. Поскольку в ВТ1-00 содержание примесей ниже, его температура плавления ближе к температуре плавления чистого титана.
Да, титан ВТ1-00 является одним из наиболее подходящих материалов для контакта с пищевыми продуктами благодаря своей нетоксичности, биологической инертности и высокой коррозионной стойкости. Он не вступает в реакцию с пищевыми продуктами, не влияет на их вкус и не выделяет вредных веществ, что делает его идеальным для изготовления оборудования в пищевой промышленности, включая емкости для хранения и переработки продуктов, теплообменники и трубопроводы.
Механическая обработка титана ВТ1-00 имеет ряд особенностей: низкая теплопроводность приводит к локальному перегреву в зоне резания; высокая химическая активность способствует налипанию материала на инструмент; высокая упругость вызывает вибрации при обработке. Для эффективной обработки необходимо использовать острозаточенный твердосплавный инструмент, обильное охлаждение, пониженные скорости резания и увеличенные подачи. Рекомендуется применять жесткие режимы закрепления заготовок и инструмента для минимизации вибраций.
Титан ВТ1-00 является одним из немногих конструкционных материалов, сохраняющих пластичность и вязкость при сверхнизких температурах (до -253°C). В отличие от многих сталей и цветных сплавов, которые становятся хрупкими при криогенных температурах, титан ВТ1-00 не имеет хладноломкости, что позволяет использовать его для изготовления сосудов, трубопроводов и других компонентов криогенных систем. Дополнительным преимуществом является низкий коэффициент теплового расширения, что обеспечивает стабильность размеров при резких перепадах температур.
Заключение
Титан марки ВТ1-00 является одним из наиболее чистых технических титановых сплавов отечественного производства. Благодаря уникальному сочетанию высокой коррозионной стойкости, пластичности, работоспособности в широком диапазоне температур и немагнитности, он широко применяется в криогенной технике, химической промышленности, приборостроении, медицине и других ответственных областях.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ1-00, соответствующих требованиям ГОСТ 19807-91 и отраслевых стандартов. Наши специалисты готовы оказать квалифицированную консультацию по выбору оптимальных марок титановых сплавов для конкретных условий эксплуатации и обеспечить поставку материалов в кратчайшие сроки.
При выборе титана ВТ1-00 вы получаете высококачественный, технологичный и долговечный материал, способный обеспечить надежную работу вашего оборудования даже в самых экстремальных условиях эксплуатации.
В подготовке данной статьи использовались материалы из нормативной технической документации, включая ГОСТ 19807-91, а также практический производственный опыт инженеров-материаловедов компании "ОборонСпецСплав", специализирующихся на работе с высокочистыми титановыми сплавами.
